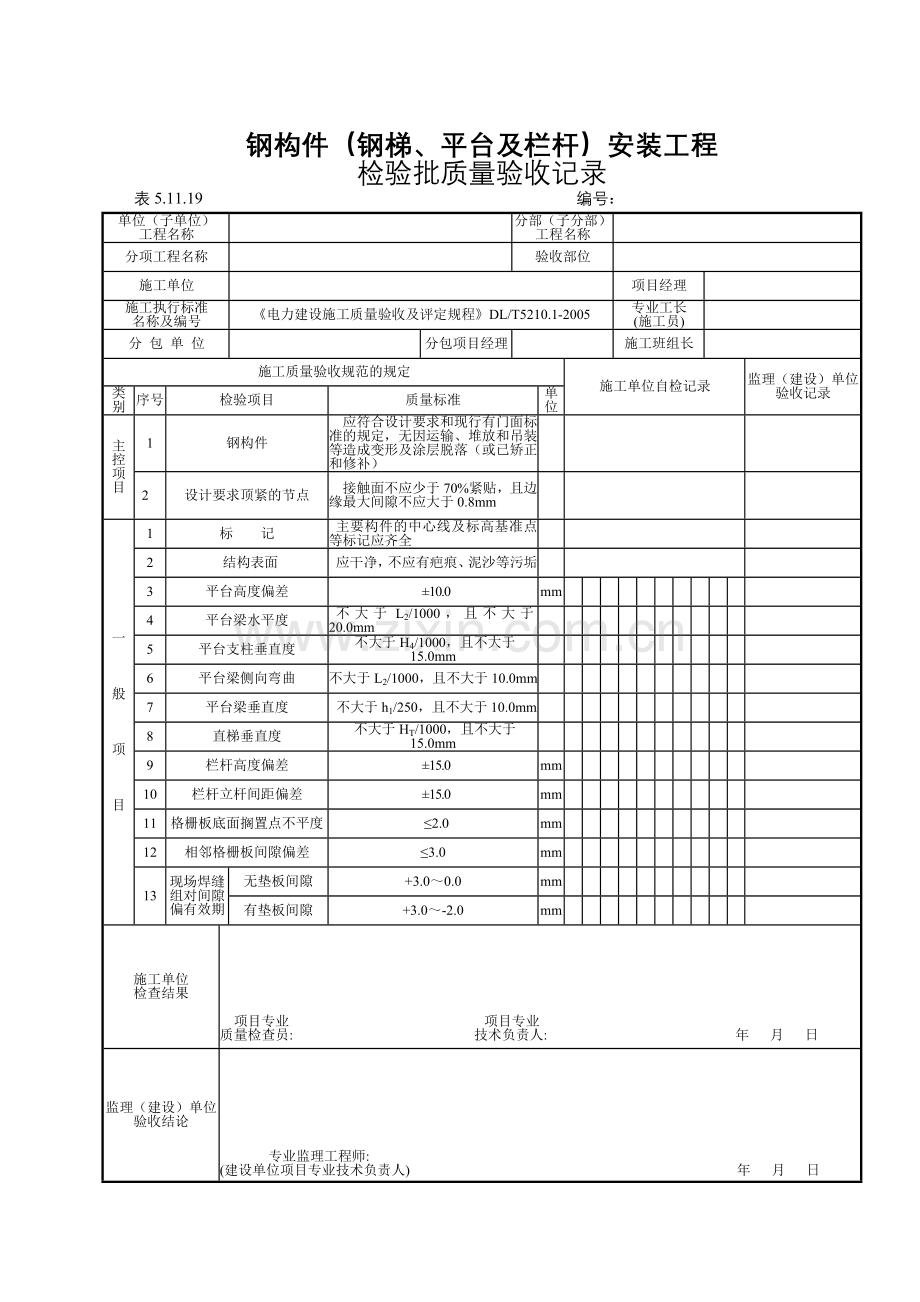

钢构件（钢梯、平台及栏杆）安装工程
检验批质量验收记录
表5.11.19 编号：
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准
名称及编号
《电力建设施工质量验收及评定规程》DL/T5210.1-2005
专业工长
(施工员)

分 包 单 位

分包项目经理

施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
类
别
序号
检验项目
质量标准
单位
主
控
项
目
1
钢构件
应符合设计要求和现行有门面标准的规定，无因运输、堆放和吊装等造成变形及涂层脱落（或已矫正和修补）

2
设计要求顶紧的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于0.8mm

一

般

项

目
1
标 记
主要构件的中心线及标高基准点等标记应齐全

2
结构表面
应干净，不应有疤痕、泥沙等污垢

3
平台高度偏差
±10.0
mm

4
平台梁水平度
不大于L2/1000，且不大于20.0mm

5
平台支柱垂直度
不大于H4/1000，且不大于15.0mm

6
平台梁侧向弯曲
不大于L2/1000，且不大于10.0mm

7
平台梁垂直度
不大于h1/250，且不大于10.0mm

8
直梯垂直度
不大于HT/1000，且不大于15.0mm

9
栏杆高度偏差
±15.0
mm

10
栏杆立杆间距偏差
±15.0
mm

11
格栅板底面搁置点不平度
≤2.0
mm

12
相邻格栅板间隙偏差
≤3.0
mm

13
现场焊缝组对间隙偏有效期
无垫板间隙
+3.0～0.0
mm

有垫板间隙
+3.0～-2.0
mm

施工单位
检查结果

项目专业 项目专业
质量检查员: 技术负责人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
