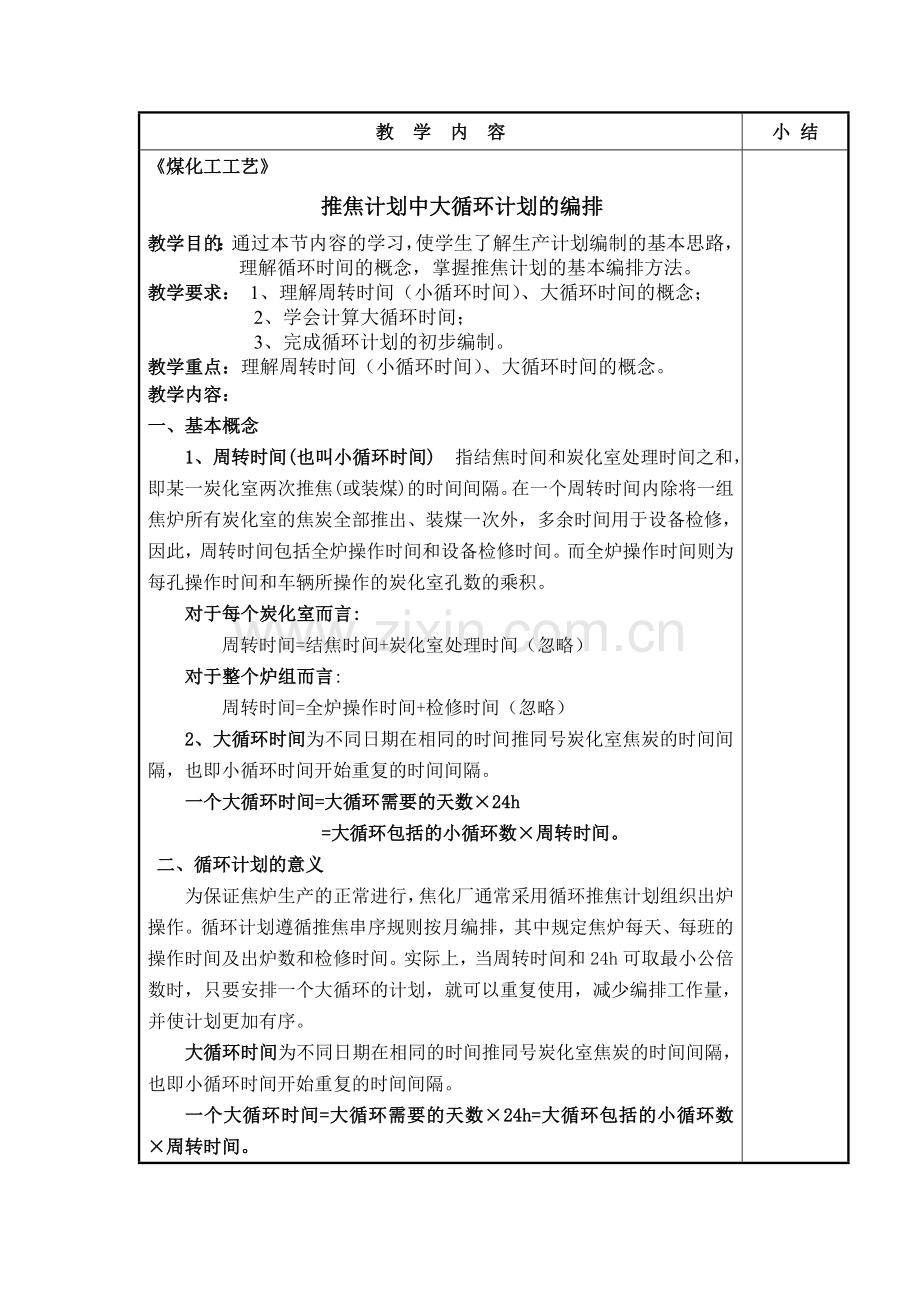

《煤化工工艺》
推焦计划中大循环计划的编排
教学目的：通过本节内容的学习，使学生了解生产计划编制的基本思路，理解循环时间的概念，掌握推焦计划的基本编排方法。
教学要求： 1、理解周转时间（小循环时间）、大循环时间的概念；
2、学会计算大循环时间；
3、完成循环计划的初步编制。
教学重点：理解周转时间（小循环时间）、大循环时间的概念。
教学内容：
一、基本概念
1、周转时间(也叫小循环时间) 指结焦时间和炭化室处理时间之和，即某一炭化室两次推焦(或装煤)的时间间隔。在一个周转时间内除将一组焦炉所有炭化室的焦炭全部推出、装煤一次外，多余时间用于设备检修，因此，周转时间包括全炉操作时间和设备检修时间。而全炉操作时间则为每孔操作时间和车辆所操作的炭化室孔数的乘积。
对于每个炭化室而言:
周转时间=结焦时间+炭化室处理时间（忽略）
对于整个炉组而言:
周转时间=全炉操作时间+检修时间（忽略）
2、大循环时间为不同日期在相同的时间推同号炭化室焦炭的时间间隔，也即小循环时间开始重复的时间间隔。
一个大循环时间=大循环需要的天数×24h
=大循环包括的小循环数×周转时间。
二、循环计划的意义
为保证焦炉生产的正常进行，焦化厂通常采用循环推焦计划组织出炉操作。循环计划遵循推焦串序规则按月编排，其中规定焦炉每天、每班的操作时间及出炉数和检修时间。实际上，当周转时间和24h可取最小公倍数时，只要安排一个大循环的计划，就可以重复使用，减少编排工作量，并使计划更加有序。
大循环时间为不同日期在相同的时间推同号炭化室焦炭的时间间隔，也即小循环时间开始重复的时间间隔。
一个大循环时间=大循环需要的天数×24h=大循环包括的小循环数×周转时间。

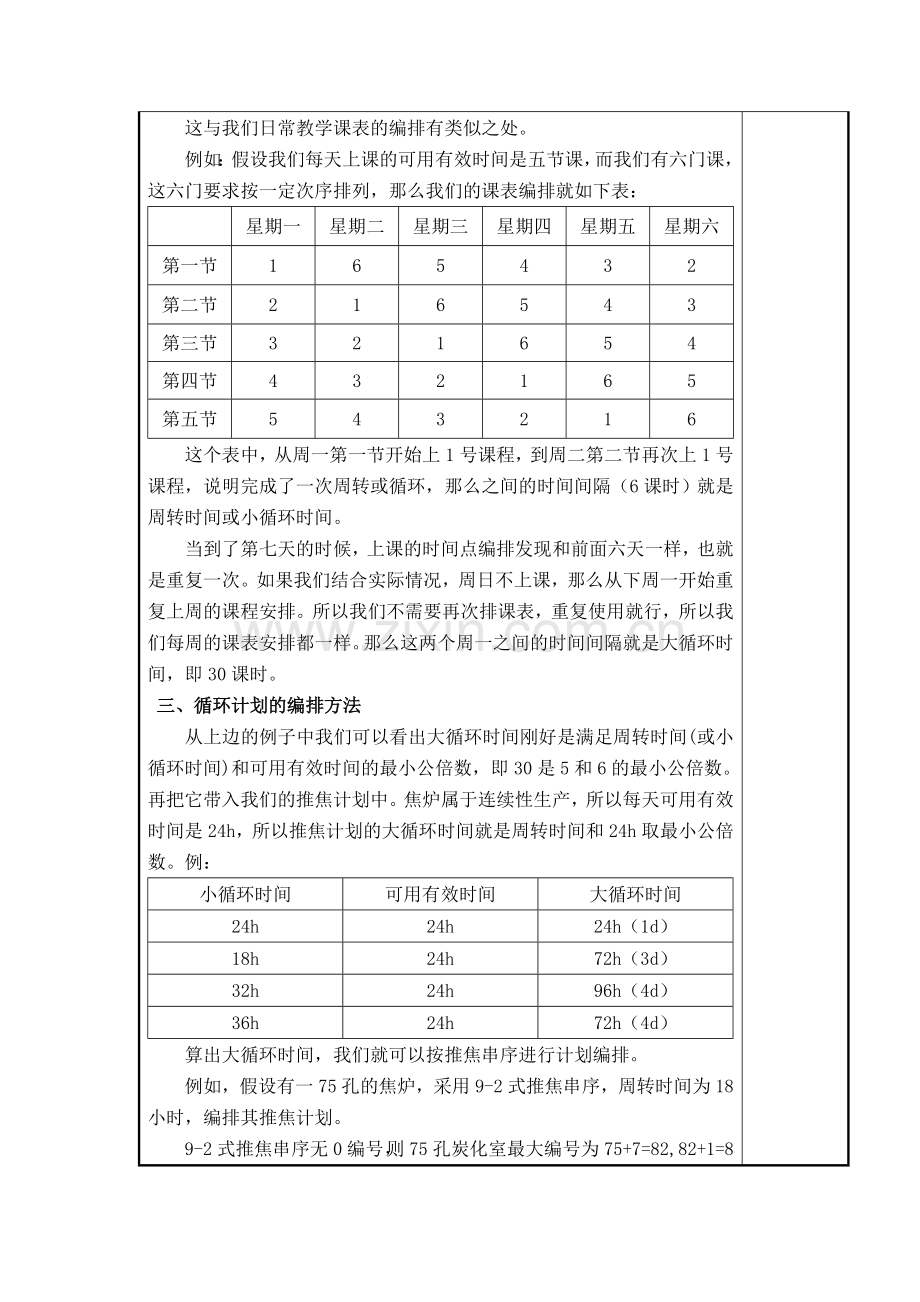

这与我们日常教学课表的编排有类似之处。
例如：假设我们每天上课的可用有效时间是五节课，而我们有六门课，这六门要求按一定次序排列，那么我们的课表编排就如下表：

星期一
星期二
星期三
星期四
星期五
星期六
第一节
1
6
5
4
3
2
第二节
2
1
6
5
4
3
第三节
3
2
1
6
5
4
第四节
4
3
2
1
6
5
第五节
5
4
3
2
1
6
这个表中，从周一第一节开始上1号课程，到周二第二节再次上1号课程，说明完成了一次周转或循环，那么之间的时间间隔（6课时）就是周转时间或小循环时间。
当到了第七天的时候，上课的时间点编排发现和前面六天一样，也就是重复一次。如果我们结合实际情况，周日不上课，那么从下周一开始重复上周的课程安排。所以我们不需要再次排课表，重复使用就行，所以我们每周的课表安排都一样。那么这两个周一之间的时间间隔就是大循环时间，即30课时。
三、循环计划的编排方法
从上边的例子中我们可以看出大循环时间刚好是满足周转时间(或小循环时间)和可用有效时间的最小公倍数，即30是5和6的最小公倍数。再把它带入我们的推焦计划中。焦炉属于连续性生产，所以每天可用有效时间是24h，所以推焦计划的大循环时间就是周转时间和24h取最小公倍数。例：
小循环时间
可用有效时间
大循环时间
24h
24h
24h（1d）
18h
24h
72h（3d）
32h
24h
96h（4d）
36h
24h
72h（4d）
算出大循环时间，我们就可以按推焦串序进行计划编排。
例如，假设有一75孔的焦炉，采用9-2式推焦串序，周转时间为18小时，编排其推焦计划。
9-2式推焦串序无0编号，则75孔炭化室最大编号为75+7=82,82+1=83,即83号。大循环时间为72h。则单路操作时间为14分24秒。则有：
5月15日
5月16日
5月17日
笺号
炉号
推焦时间
笺号
炉号
推焦时间
笺号
炉号
推焦时间
1
1
0:00:00
5
75
0:00:00
2
82
0:00:00
11
0:14:24
7
7
0:14:24
4
4
0:14:24
21
0:28:48
17
0:28:48
14
0:28:48
31
0:43:12
27
0:43:12
24
0:43:12
41
0:57:36
37
0:57:36
34
0:57:36
51
1:12:00
47
1:12:00
44
1:12:00
61
1:26:24
57
1:26:24
54
1:26:24
71
1:40:48
67
1:40:48
64
1:40:48
81
1:55:12
77
1:55:12
74
1:55:12
3
3
2:09:36
9
9
2:09:36
6
6
2:09:36
13
2:24:00
19
2:24:00
16
2:24:00
23
2:38:24
29
2:38:24
26
2:38:24
33
2:52:48
39
2:52:48
36
2:52:48
43
3:07:12
49
3:07:12
46
3:07:12
53
3:21:36
59
3:21:36
56
3:21:36
63
3:36:00
69
3:36:00
66
3:36:00
73
3:50:24
79
3:50:24
76
3:50:24
83
4:04:48
2
2
4:04:48
8
8
4:04:48
5
5
4:19:12
12
4:19:12
18
4:19:12
15
4:33:36
22
4:33:36
28
4:33:36
25
4:48:00
32
4:48:00
38
4:48:00
35
5:02:24
42
5:02:24
48
5:02:24
45
5:16:48
52
5:16:48
58
5:16:48
55
5:31:12
62
5:31:12
68
5:31:12
65
5:45:36
72
5:45:36
78
5:45:36
5
75
6:00:00
2
82
6:00:00
1
1
6:00:00
7
7
6:14:24
4
4
6:14:24
11
6:14:24
17
6:28:48
14
6:28:48
21
6:28:48
27
6:43:12
24
6:43:12
31
6:43:12
37
6:57:36
34
6:57:36
41
6:57:36
47
7:12:00
44
7:12:00
51
7:12:00
57
7:26:24
54
7:26:24
61
7:26:24
67
7:40:48
64
7:40:48
71
7:40:48
77
7:55:12
74
7:55:12
81
7:55:12
9
9
8:09:36
6
6
8:09:36
3
3
8:09:36
19
8:24:00
16
8:24:00
13
8:24:00
29
8:38:24
26
8:38:24
23
8:38:24
39
8:52:48
36
8:52:48
33
8:52:48
49
9:07:12
46
9:07:12
43
9:07:12
59
9:21:36
56
9:21:36
53
9:21:36
69
9:36:00
66
9:36:00
63
9:36:00
79
9:50:24
76
9:50:24
73
9:50:24
2
2
10:04:48
8
8
10:04:48
83
10:04:48
12
10:19:12
18
10:19:12
5
5
10:19:12
22
10:33:36
28
10:33:36
15
10:33:36
32
10:48:00
38
10:48:00
25
10:48:00
42
11:02:24
48
11:02:24
35
11:02:24
52
11:16:48
58
11:16:48
45
11:16:48
62
11:31:12
68
11:31:12
55
11:31:12
72
11:45:36
78
11:45:36
65
11:45:36
2
82
12:00:00
1
1
12:00:00
5
75
12:00:00
4
4
12:14:24
11
12:14:24
7
7
12:14:24
14
12:28:48
21
12:28:48
17
12:28:48
24
12:43:12
31
12:43:12
27
12:43:12
34
12:57:36
41
12:57:36
37
12:57:36
44
13:12:00
51
13:12:00
47
13:12:00
54
13:26:24
61
13:26:24
57
13:26:24
64
13:40:48
71
13:40:48
67
13:40:48
74
13:55:12
81
13:55:12
77
13:55:12
6
6
14:09:36
3
3
14:09:36
9
9
14:09:36
16
14:24:00
13
14:24:00
19
14:24:00
26
14:38:24
23
14:38:24
29
14:38:24
36
14:52:48
33
14:52:48
39
14:52:48
46
15:07:12
43
15:07:12
49
15:07:12
56
15:21:36
53
15:21:36
59
15:21:36
66
15:36:00
63
15:36:00
69
15:36:00
76
15:50:24
73
15:50:24
79
15:50:24
8
8
16:04:48
83
16:04:48
2
2
16:04:48
18
16:19:12
5
5
16:19:12
12
16:19:12
28
16:33:36
15
16:33:36
22
16:33:36
38
16:48:00
25
16:48:00
32
16:48:00
48
17:02:24
35
17:02:24
42
17:02:24
58
17:16:48
45
17:16:48
52
17:16:48
68
17:31:12
55
17:31:12
62
17:31:12
78
17:45:36
65
17:45:36
72
17:45:36
1
1
18:00:00
5
75
18:00:00
2
82
18:00:00
11
18:14:24
7
7
18:14:24
4
4
18:14:24
21
18:28:48
17
18:28:48
14
18:28:48
31
18:43:12
27
18:43:12
24
18:43:12
41
18:57:36
37
18:57:36
34
18:57:36
51
19:12:00
47
19:12:00
44
19:12:00
61
19:26:24
57
19:26:24
54
19:26:24
71
19:40:48
67
19:40:48
64
19:40:48
81
19:55:12
77
19:55:12
74
19:55:12
3
3
20:09:36
9
9
20:09:36
6
6
20:09:36
13
20:24:00
19
20:24:00
16
20:24:00
23
20:38:24
29
20:38:24
26
20:38:24
33
20:52:48
39
20:52:48
36
20:52:48
43
21:07:12
49
21:07:12
46
21:07:12
53
21:21:36
59
21:21:36
56
21:21:36
63
21:36:00
69
21:36:00
66
21:36:00
73
21:50:24
79
21:50:24
76
21:50:24
83
22:04:48
2
2
22:04:48
8
8
22:04:48
5
5
22:19:12
12
22:19:12
18
22:19:12
15
22:33:36
22
22:33:36
28
22:33:36
25
22:48:00
32
22:48:00
38
22:48:00
35
23:02:24
42
23:02:24
48
23:02:24
45
23:16:48
52
23:16:48
58
23:16:48
55
23:31:12
62
23:31:12
68
23:31:12
65
23:45:36
72
23:45:36
78
23:45:36
