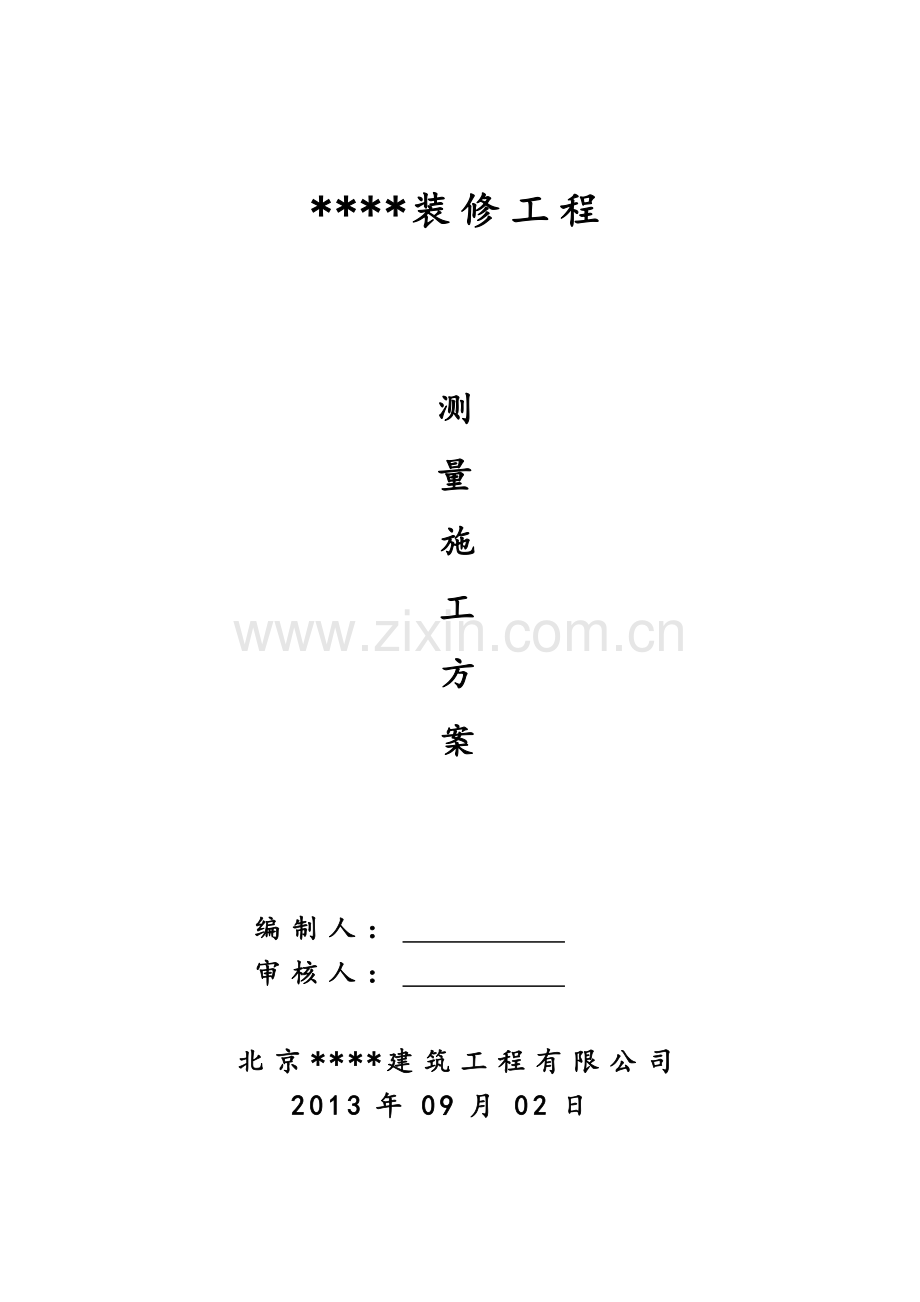

****装修工程

测
量
施
工
方
案

编制人：
审核人：

北京****建筑工程有限公司
2013年09月02日

目录
一．编制依据 1
二、工程概况 1
三、测量准备 1
四、测量人员和测量仪器的配备 2
五、原结构复测 2
六、高程点的引入和传递 3
七、轴线网的设定 3
八、质量保证措施 4
九、安全保证措施 4

一．编制依据
1、工程测量规范 GB50026-2007
2、施工图纸
二、工程概况
2.1 工程简介
序号
项目
内容
1
工程名称
北京****装修工程
2
工程地点

3
设计单位

4
层高
1层：5。1米； 2-4层：4.5米；5-7层：3.6米； 8层：3.2米
5
层数
地下2层、地上十一层
6
檐高
48.58
7
结构形式
钢筋混凝土框架结构
三、测量准备
施工测量准备工作是保证施工测量全过程顺利进行的基础环节。
1、认真审核熟悉设计图纸，收集工程原建时的定位情况，了解原建筑物间的相互关系，充分掌握设计意图和有关测量规范规定。
2、测量定位依据点的交接与校核，取得正确的测量起始依据，对测量控制点进行保护。
3、根据总包所提供的原建筑施工图，实地校核图纸上的各种尺寸数据。认真了解哪些部位需要加固，增加了哪些部位，根据设计要求与施工方案，并遵照《施工测量规程》和《质量管理和质量保证标准》指定切实可行又能预控质量的施工测量方案。
4、配备精确的测量仪器和工具，所有测量仪器必须具有有效的鉴定证书，并报监理备案。
5、配备业务精良的测量人员，测量人员必须具有有效的岗位证书，并报监理备案。
6、建立测量数据库，对测量人员做好详细的技术交底，充分认识到测量工作的重要性。
7、随时巡视测量控制点的保存情况，如有破坏应及时汇报，遵照施工测量方案进行补测。
四、测量人员和测量仪器的配备
本工程配置测量验线员1名，测量放线工2名，测量人员持北京市住房和城乡建设委员会颁发的岗位证书上岗。
根据《中华人民共和国计量法》和国家技术监督局发布的有关检定规程的要求，对测量工作中使用的经纬仪、水准仪、钢卷尺、水准尺等计量器具，要按期送到国家授权的检定单位进行检定，持检定合格证进行测量作业。
本工程使用的主要测量仪器如下：
测 量 检 测 仪 器 投 入 一 览 表
序号
名 称
型 号
单 位
数 量
1
水准仪
DS3
台
2
2
经纬仪
J2
台
2
3
全站仪
2+2ppm
台
1
4
激光铅直仪
l/15000弧度
台
1
5
50米钢尺
一级
把
2
6
靠尺

把
2
7
角尺

件
1
8
水准尺

把
2
9
测量绳

件
1
10
拉力计

个
2
11
吊线坠

个
2
12
多功能检测器

套
1
五、原结构复测
1、±0.000依据原建筑物采用的高程点位置引入该建筑物内，鉴于为保证施工质量， 充分了解工程实况，提前发现问题解决问题，施工前应先对原结构进行复测校核。根据本工程特点，施工测量内容主要有：室外高程点的引入、各楼层标高的复测；轴线网控制线的引入、原建筑物轴线网的复测；主要构件的垂直度检测；以及加固构件和新增构件的定位测量等。
2、先认真熟悉图纸，审查图纸中的各尺寸是否吻合，结构与建筑图尺寸是否吻合，各部位的测量放线依据是否齐全。对于存在的问题，要做好详细记录，图号、轴线齐全。
3、实测出原结构各楼层层高，结构板厚，建筑做法厚度等。要求数据准确并画图记录，地面标高不同的部位，要分别实测并绘图表示清楚。
4、实测出原结构轴线定位尺寸，用平面图标注。数据真实准确，轴线齐全（指与加固加层有关的轴线），并与设计图比较是否吻合。
5、若发现设计图与现状不符，或不能满足国家规范规定允许的误差时，要将测量结果，及时上报，呈送设计部门解决。
六、高程点的引入和传递
1、先在首层保留的装饰地面上选8～10个点，取平均值作为±0.00标高。
2、高程的传递：待±0.000确定后，从中庭引致各层。
用激光铅直仪将控制线引测至上一层，引测点校核技术指标为：距离≤2mm，角度≤20〃。传递到各层的标高点应先进行校核，校差不得大于2 mm，并取平均点引测各层水平线。
3、细部高程测设：
测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合下表的要求。
项 目
精 度 要 求
水平线
每3 m两端高差小于±1 mm;
同一条水平线的标高允许误差为±3 mm。
铅垂线
经纬仪两次投测校差小于2 mm
七、轴线网的设定
1、根据结构墙、柱、梁、板复核控制线的准确性。测设精度为万分之一，否则要重新测量并将结果上报。
2、轴线的竖向传递：轴线竖直传递采用激光铅直仪和吊线坠相结合的内控法，在每层与首层控制点对应，用经纬仪和钢尺测设出每一层的控制轴线，轴线竖向传递精度为3mm/层，10mm/总高。
3、细部平面位置线的测设：根据每层的控制轴线测设出每层的轴线（网）、测设出施工所需的各构件的平面位置，并在结构立面上测设出控制立线，以作为施工的依据。
4、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下一道工序。
5、验线时，允许偏差如下：
主轴线间距
允许偏差（mm）
L ≤30 m
±5
30m<L ≤60m
±10
60m<L≤90m
±15
L >90m
±20
八、质量保证措施
1、施工测量人员必须坚持测量工作程序。施工前要认真熟悉设计图纸，根据移交的测量资料做好复测工作，要认真控制测量精度，做好记录，完工后做好竣工测量，要做到及时、准确地提供测量成果，以满足施工和竣工验收的需要。
2、测量工作必须做好原始记录。施测人员必须坚持签字制度，不得随意涂改和损坏，工程测量原始资料和测量成果资料应妥善归档保管，及时上报。
3、现场由专职测量员负责测量工作，结合所承担的工程特点，制定出以下措施：测量控制点交接，施测复查，内业复查，资料交接，仪器保管，加强对测量工作的管理。
4、测量误差
各轴线间距离误差不得超过1/5000
水准点的闭合误差不大于±20mm
垂直方向误差不超过2.5mm
建筑物长宽距离50m以内10mm
50-100m间15mm
5、测量所有仪器要经过计量部门周检校验后方可使用。钢尺等量具也需经过鉴定方可使用。
九、安全保证措施
1、进入施工现场的人员必须正确戴好安全帽，系好带子；按照作业要求正确穿戴个人防护用品，着装要整齐；
2、高空作业传递设备禁止投掷，特别是仪器必须有100%的安全系数方可上下传递。
3、作业过程中，仪器要有专人负责。无论何时何地，作业人员不得离开仪器。仪器携带者坐车时不得将仪器放在车厢上，要抱在身上或放在座位上。
4、施工现场行走要注意安全，不得攀登脚手架、井字架。施工现场的各种安全设施、设备和警告、安全标志等未经同意不得任意拆除和随意挪动。
5、进入施工现场的作业人员，必须首先参加安全教育培训，考试合格方可上岗作业，未经培训或考试不合格者，不得上岗作业。
6、工作时思想集中，坚守作业岗位，未经许可，不得从事非本工种作业，严禁酒后作业。
7、现场必须配备足够的照明，特别在夜间施工时必须进行照明工作，使施工现场有足够的照度保证施工安全。
8、熟知本工种的安全操作规程和施工现场的安全生产制度，不得违章作业，对违章作业的指令有权拒绝，并有责任制止他人的违章作业。
