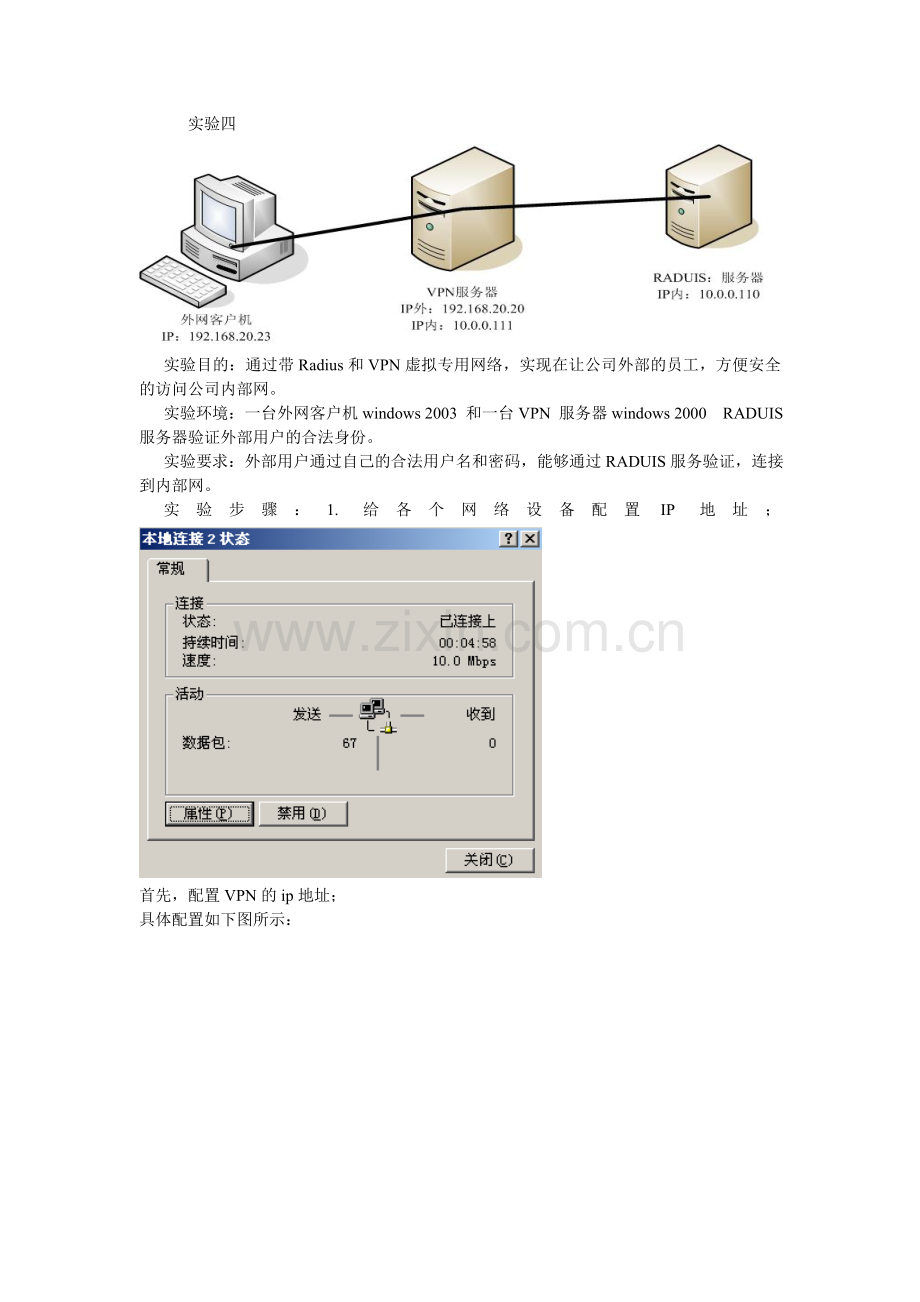

实验四

实验目的：通过带Radius和VPN虚拟专用网络，实现在让公司外部的员工，方便安全的访问公司内部网。
实验环境：一台外网客户机windows 2003 和一台VPN 服务器windows 2000 RADUIS 服务器验证外部用户的合法身份。
实验要求：外部用户通过自己的合法用户名和密码，能够通过RADUIS服务验证，连接到内部网。
实验步骤：1. 给各个网络设备配置IP 地址；
首先，配置VPN的ip地址；
具体配置如下图所示：

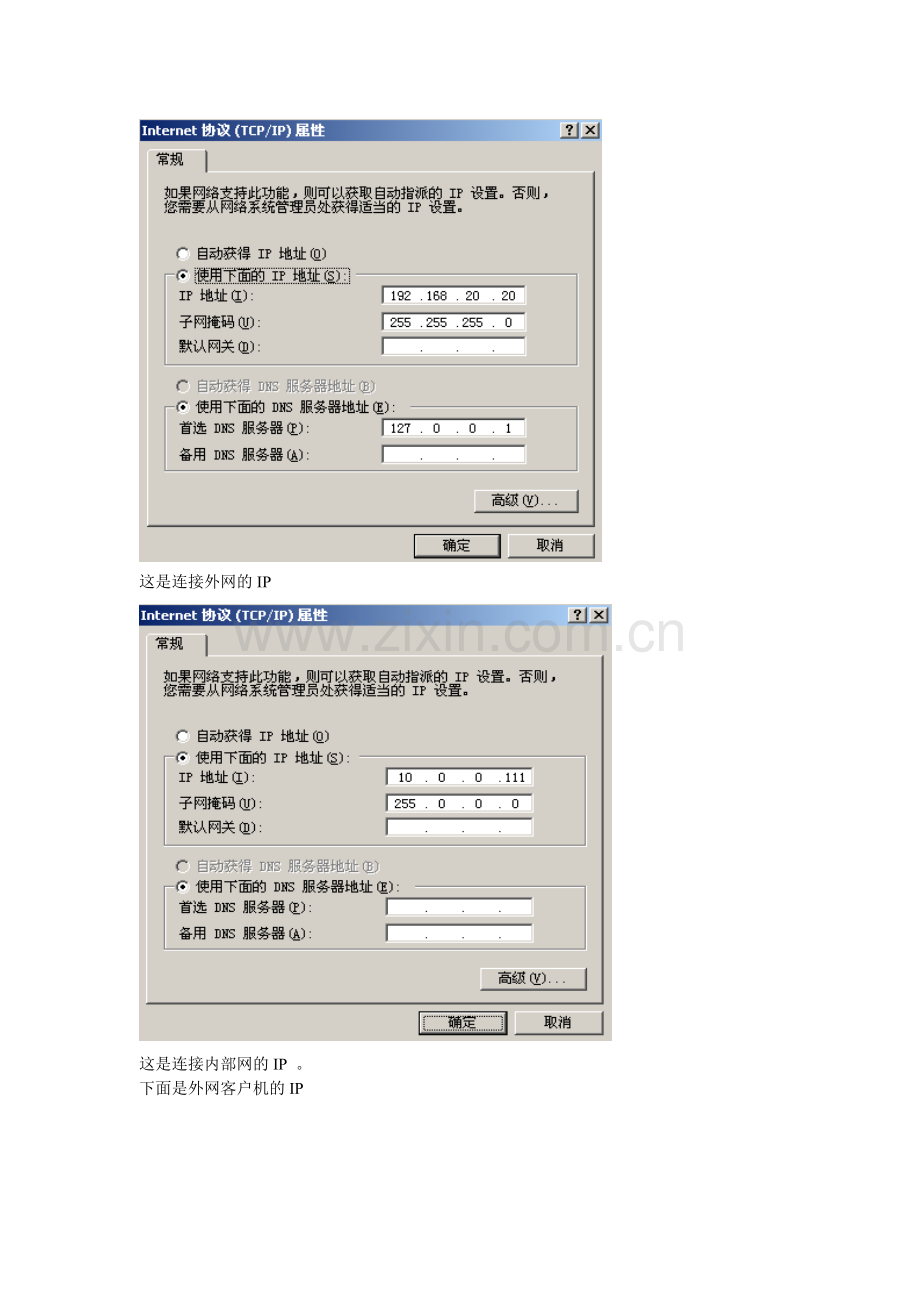

这是连接外网的IP

这是连接内部网的IP 。
下面是外网客户机的IP

下面是RADUIS服务器IP地址
2.下面开始配置RADUIS服务器；具体配置步骤如下：
1）从开始》控制面板》
2）添加删除程序》window 组件中的网络服务选项：
3）详细信息：中的internet 信息验证服务，前面选中。

4）确定后出现安装过程；如图；
5）接下来就显示完成：
6）完成后，从管理工具》到INTERNETX信息验证服务单击：

7）选中新建RADIUS客户端：出现对话框：
如图：
8）单击下一步，填写共享机密：

9）点完成，到此RADIUS服务器也就建成了：
10）在RASUIS服务器中创建新用户：步骤如下图所示 ：
到我的电脑》右键 管理

然后到用户和组选项：

接下来弹出新建 用户对话框：

新用户创建完成后如图 ：

然后，右建。属性，选种拨入项，点上允许用户拨入：

到此RADUIS 服务器也就配置完成了。
3.配置VPN服务器：具体步骤如下：
1）开始》程序》管理工具》路由和远程访问》

2）下一步出现服务器：菜单选种配置并启用路由和远程访问。

3）出现配置向导；

4）下一步

5）下一步：
6）下一步

7）下一步：出现指定地址范围，指定一个内部网的地址范围

8）出现地址范围的对话框：添一个地址范围：

9）点击确定：下一步

10）下一步 选种RADUIS 验证服务，和验证服务器连接

11）下一步：添写RADUIS的IP地址

12）下一步：

13）下一步：完成出现服务器启动

14）启用 DHCP的中继代理
15）服务启动完成：

16）完成：出现服务器配置界面：

17）至此， VPN服务器配置完成：
4）配置客户端：
1）新建连接》右建》新建连接

2）出现新建连接向导；

3）下一步：

4）下一步：

5）下一步：

6）下一步：

7）下一步：

8）完成：然后输入用户名和密码测试连接

9）
10）测试完成

实验五
实验目的：架设企业内部的邮件服务器，方便企业内部员工收发电子邮件。
实验环境：一台 windows 2003 PC和 一套Imail 软件：
实验要求：安装Imail软件，架设起一台邮件服务器，再架设一台DNS建一条邮件M记录，和Mail 主机A记录，结果能够通过浏览器和Outlook 方便的收发邮件。
实验步骤：
1. 开始》管理工具》管理你的服务器。

2. 下一步

3．点击添加和删除角色：

4）选种DNS服务器：下一步

5）下一步：输入域名“”

6.下一步：

7.下一步：

8 .完成：
9添加记录：
10.完成后开始安装Imail软件：输入域名“mail.abc,com”.

11. 下一步：选种imail自带的数据库。

12.下一步

13.下一步：

14下一步：

15.下一步 ：选“否”。

16.不 中继。下一步：

17．下一步起用常见的五项服务：

18.出现安装界面：如图 ；

19 ，添加一用户：“test1”.下一步 ：

20.下一步：

21.下一步：
22．不再加用户：出现最后安装界面：

23.至此Imail 已经安装完成，进入服务器界面：

24．起用浏览器进行测试：

25.下一步：显示输入用户名和密码：

26.进入主页：

27给自己发一封邮件：

28.成功界面，说明自己的服务器可以用：
启用outlook 收发邮件如图

29，输入用户名“test1”:

30.接着输入邮件服务器的域名“”:

31.下一步：

32.下一步 ：

33．完成：
进入outlook 界面：

34．收发几封邮件，结果如图所示：
