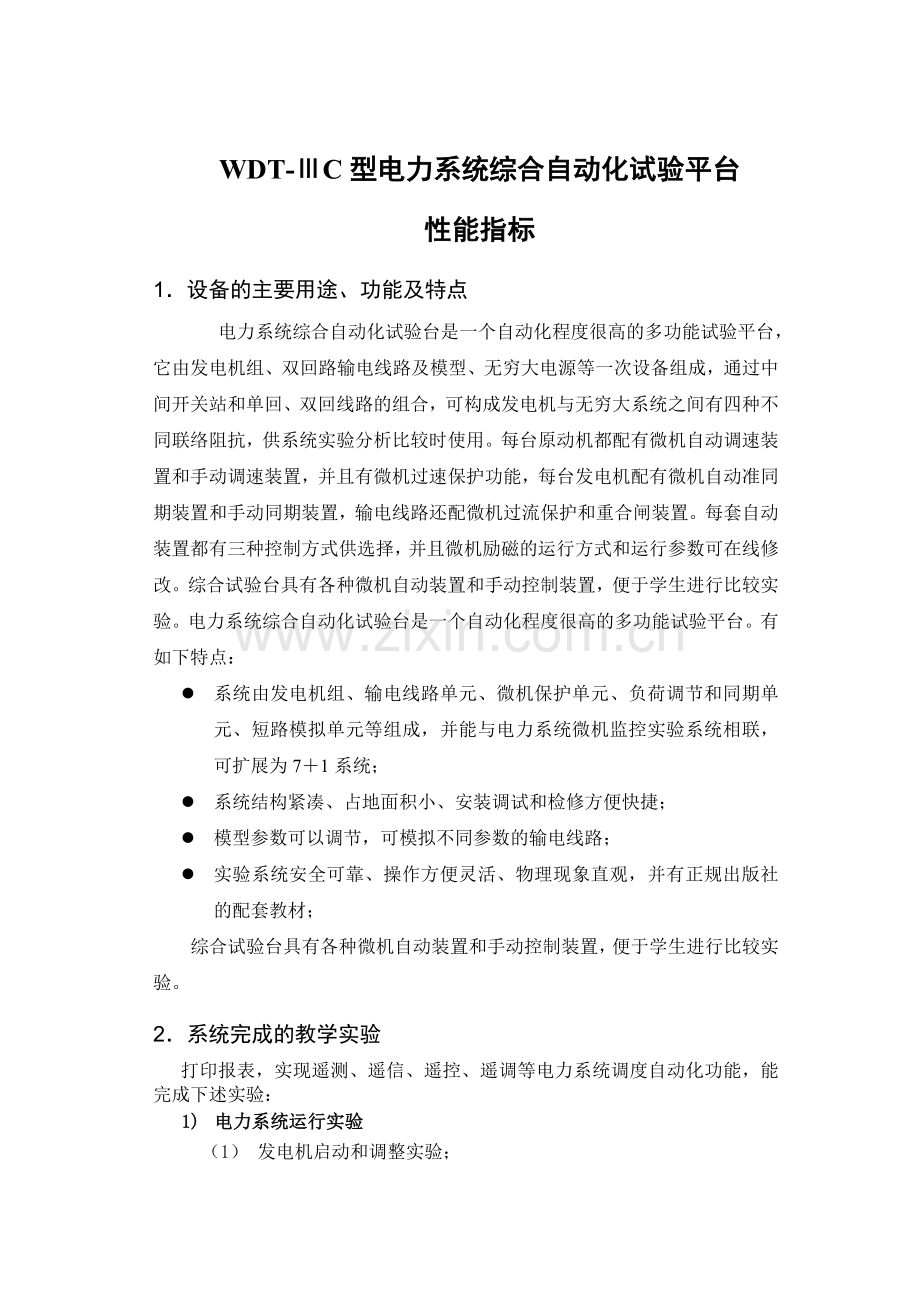

WDT-ⅢC型电力系统综合自动化试验平台
性能指标
1．设备的主要用途、功能及特点
电力系统综合自动化试验台是一个自动化程度很高的多功能试验平台，它由发电机组、双回路输电线路及模型、无穷大电源等一次设备组成，通过中间开关站和单回、双回线路的组合，可构成发电机与无穷大系统之间有四种不同联络阻抗，供系统实验分析比较时使用。每台原动机都配有微机自动调速装置和手动调速装置，并且有微机过速保护功能，每台发电机配有微机自动准同期装置和手动同期装置，输电线路还配微机过流保护和重合闸装置。每套自动装置都有三种控制方式供选择，并且微机励磁的运行方式和运行参数可在线修改。综合试验台具有各种微机自动装置和手动控制装置，便于学生进行比较实验。电力系统综合自动化试验台是一个自动化程度很高的多功能试验平台。有如下特点：
l 系统由发电机组、输电线路单元、微机保护单元、负荷调节和同期单元、短路模拟单元等组成，并能与电力系统微机监控实验系统相联，可扩展为7＋1系统；
l 系统结构紧凑、占地面积小、安装调试和检修方便快捷；
l 模型参数可以调节，可模拟不同参数的输电线路；
l 实验系统安全可靠、操作方便灵活、物理现象直观，并有正规出版社的配套教材；
综合试验台具有各种微机自动装置和手动控制装置，便于学生进行比较实验。
2．系统完成的教学实验
打印报表，实现遥测、遥信、遥控、遥调等电力系统调度自动化功能，能完成下述实验：
1) 电力系统运行实验
（1） 发电机启动和调整实验；
（2） 电力系统运行方式实验；
（3） 负荷调整实验。
2) 准同期并列实验
（4） 手动准同期并列实验；
（5） 半自动准同期并列实验；
（6） 全自动准同期并列实验；
（7） 各种信号波形观测。
3) 同步发电机微机励磁实验
（8） 同控制角（a）的励磁电压波形观测实验；
（9） 同步发电机起励实验；
（10） 控制方式及其相互切换实验；
（11） 逆变灭磁和跳灭磁开关灭磁实验；
（12） 伏赫限制实验；
（13） 同步发电机强励实验；
（14） 欠励限制实验；
（15） 调差特性实验；
（16） 过励限制实验；
（17） PSS实验。
4) 单机——无穷大系统稳态运行方式实验
（18） 单回路稳态对称运行实验；
（19） 双回路与单回路的稳态对称运行比较实验；
（20） 单回路稳态非全相运行实验。
5) 电力系统功率特性（功角）和功率极限（静态稳定性）实验
（21） 无调节励磁时，功率特性和功率极限的测定；
（22） 手动调节励磁时，功率特性和功率极限测定；
（23） 微机自并励时，功率特性和功率极限的测定；
（24） 微机它励时，功率特性和功率极限的测定；
（25） 单回路、双回路输送功率与功角关系实验。
6) 电力系统暂态稳定性实验
（26） 路类型对电力系统暂态稳定性的影响实验；
（27） 故障切除时间对暂态稳定的影响实验；
（28） 有无强励磁对暂态稳定性影响试验；
（29） 线路重合闸及其对系统暂态稳定性影响的实验；
（30） 同步发电机异步运行和再同步实验
7) 多机电力系统分析实验
（31） 电力系统潮流计算分析实验；
（32） 电力系统故障计算分析实验；
（33） 切机、切负荷稳定试验。
8) 电力系统调度自动化实验
（34） 电力系统实时监控实验；
（35） 电力系统全网有功功率平衡与频率调整实验；
（36） 电力系统全网无功功率平衡与电压调整实验；
（37） 电力系统调度运行实验；
（38） 电力系统低频振荡及其抑制实验；
（39） 电力系统专用调度数据传输网络实验；
9) 其它实验
（40） 电机的负载特性实验；
（41） 同步发电机直轴参数的离线测定；
（42） 同步发电机参数的在线测定；
（43） 同步发电机静态安全运行极限的测定。。
3．技术参数及指标
（1） 三相同步发电机(SN=2.5KVA，VN=400，nn=1500r.p.m)
（2） 直流电动机(PN=2.2KW，VN=220V)
（3） 具有中间开关站的双回路输电线路(xL1=xL2=20Ω，xL3=xL4=40Ω)模型
（4） 15KVA三相自耦调压器模拟无穷大系统
（5） 4KVA整流变压器
（6） TGS-04型微机调速装置（采用插件式结构）
l 调速系统具有手动模拟调节、微机自动调节、微机手动调节三种运行方式选择。
l 微机调速装置具有光电测速和残压测速两套测速单元；具有通讯功能
l 微机调速装置其技术要求：测量发电机转速精度优于0.2%；测量系统功角精度优于1°；调差范围在1～6％无级差调节。
（7） WL-04B微机励磁调节器（采用插件式结构）
l 励磁系统具有手动模拟调节、微机自并励调节、微机它励调节三种运行方式选择；多种波形的观测等。
l 微机励磁调节器具有恒电压、恒电流、恒无功、恒a四种控制方式；三种励磁限制功能；多种参数的在线修改；具有通讯功能。
l 微机励磁调节器其技术要求：发电机电压调节精度为 0.2%UN；起励超调小于10%UN，甩负荷超调小于15%UN， 调差率±15%可调；
l 微机励磁调节器应具有按有功功率反馈的电力系统稳定器（PSS）模块。
l 微机励磁调节器应具有测量发电机有功功率、系统功角等功能。
l 微机励磁调节具有实验录波功能，可以记录UF，IL，UL，P，Q，a等信号的时间响应曲线，供实验分析用。
（8） HGWT-03微机准同期控制器（采用插件式结构）
l 同期系统具有手动、微机全自动、微机半自动三种同期合闸控制方式选择；多种波形的观测等。
l 微机准同期控制器具有测定断路器的开关时间、测定合闸误差角等功能。
l 微机准同期控制器其技术要求：测量系统频率，机端电压，系统电压精度优于0.5%；多种参数的在线修改；具有通讯功能。
（9） YHB-III型微机保护装置（采用插件式结构）
l 微机保护装置具有完善的事故分析功能。包括保护动作事件记录、事件顺序记录和保护投退—装置运行—开入记录。
l 微机保护装置其技术要求：具有过流选相跳闸、自动重合闸、过流保护等功能，电流测量值优于1%。
l 微机保护装置具有微机自动重合闸功能，故障电流波形观测等。
（10） 可以实现与微机联接通讯。

WDT-ⅢC型电力系统综合自动化试验平台设备明细表
序号
名 称
数量
1
2.5KVA三相同步发电机及2.2KW直流电动机组（带测速及功角测量装置）
1套
2
四条线路共计线路电抗器
15台
3
整流变压器，励磁变压器
2台
4
电压互感器
4台
5
仪表
14只
6
各种接触器，继电器
37只
7
12kVA三相调压器
1台
8
电流互感器
3台
9
WL-04B微机励磁调节器
1套
10
HGWT-03微机准同期控制器
1套
11
TGS-04型微机调速装置
1套
12
YHB-III型微机保护装置（带自动重合闸）
1台
13
系统控制回路
1套
14
控制台体
1台
15
单相调压器
1台
16
160欧滑线变阻器
1台
17
电抗（平波）
1台
18
风扇
1台
19
调速模块（带散热片）
1台
20
保险
1只
设备尺寸：1.8m×0.9m×1.8m 重量：350kg
