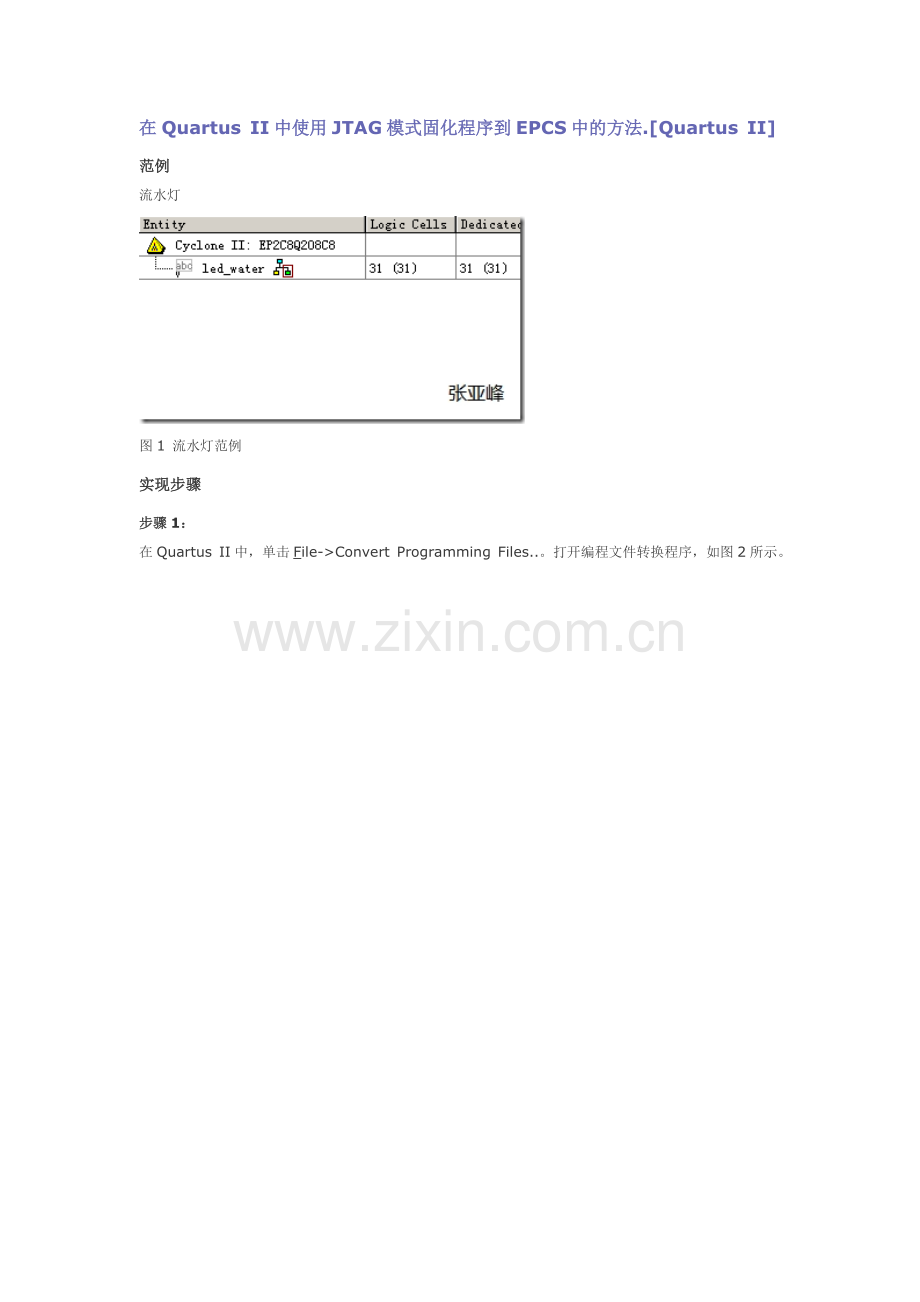

在Quartus II中使用JTAG模式固化程序到EPCS中的方法.[Quartus II]
范例
流水灯

图1 流水灯范例
实现步骤
步骤1：
在Quartus II中，单击File->Convert Programming Files..。打开编程文件转换程序，如图2所示。

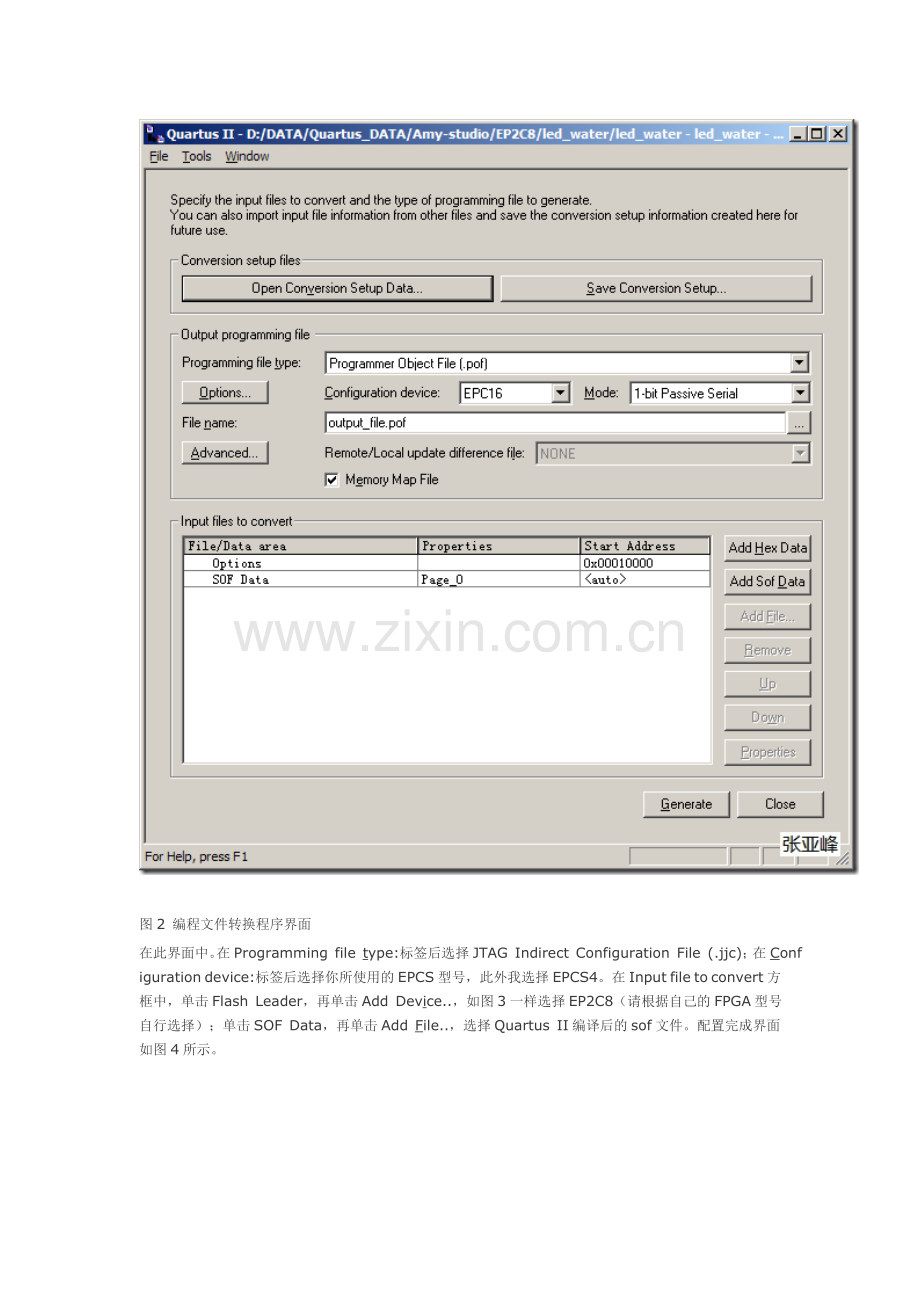

图2 编程文件转换程序界面
在此界面中。在Programming file type:标签后选择JTAG Indirect Configuration File (.jjc)；在Configuration device:标签后选择你所使用的EPCS型号，此外我选择EPCS4。在Input file to convert方框中，单击Flash Leader，再单击Add Device..，如图3一样选择EP2C8（请根据自己的FPGA型号自行选择）；单击SOF Data，再单击Add File..，选择Quartus II编译后的sof文件。配置完成界面如图4所示。

图3 Add Device

图4 配置完成界面
单击Generate，开始生成jjc文件。成功界面如图5。

图5 成功界面
关闭Convert Programming Files界面，进入下一步骤。
步骤2：
在Quartus II中，单击Tools->Programmer，进入下载界面，如图6所示。

图6 下载界面
在此界面，单击Hardware Setup，选择下载线缆。双击选择Usb-Blaster，如图7所示。

图7 选择Usb-Blaster
回到下载界面，单击led_water.sof，再单击Change File..，选择刚才转换的output_file.jjc。添加完成后，安装图8所示勾选选项，选择jjc文件。

图8 选择jjc文件
单击Start，开始下载。下载完成后，请点击复位键或者重启开发板，就会看见固化的程序了。
友情提示：EPCS擦写次数有限（请自行查询），请尽量采用JTAG模式下载sof文件测试程序。

在Quartus II中使用JTAG模式固化程序到EPCS中的方法.[Quartus II]
范例
流水灯

图1 流水灯范例
实现步骤
步骤1：
在Quartus II中，单击File->Convert Programming Files..。打开编程文件转换程序，如图2所示。

图2 编程文件转换程序界面
在此界面中。在Programming file type:标签后选择JTAG Indirect Configuration File (.jjc)；在Configuration device:标签后选择你所使用的EPCS型号，此外我选择EPCS4。在Input file to convert方框中，单击Flash Leader，再单击Add Device..，如图3一样选择EP2C8（请根据自己的FPGA型号自行选择）；单击SOF Data，再单击Add File..，选择Quartus II编译后的sof文件。配置完成界面如图4所示。

图3 Add Device

图4 配置完成界面
单击Generate，开始生成jjc文件。成功界面如图5。

图5 成功界面
关闭Convert Programming Files界面，进入下一步骤。
步骤2：
在Quartus II中，单击Tools->Programmer，进入下载界面，如图6所示。

图6 下载界面
在此界面，单击Hardware Setup，选择下载线缆。双击选择Usb-Blaster，如图7所示。

图7 选择Usb-Blaster
回到下载界面，单击led_water.sof，再单击Change File..，选择刚才转换的output_file.jjc。添加完成后，安装图8所示勾选选项，选择jjc文件。

图8 选择jjc文件
单击Start，开始下载。下载完成后，请点击复位键或者重启开发板，就会看见固化的程序了。
友情提示：EPCS擦写次数有限（请自行查询），请尽量采用JTAG模式下载sof文件测试程序。

2、烧写步骤：
一、打开软件—>tools—>Programmer,弹出对话框。点击hardware setup，
再点击Add hardware选择添加你的烧写工具。
二、回到对话框，Delete窗口中的文件，点击Add files添加你的新文件(.sof格式)，在program/configure中打钩。
三、点击 Start按钮，下载开始。成功后，Progress显示100%。搞定
