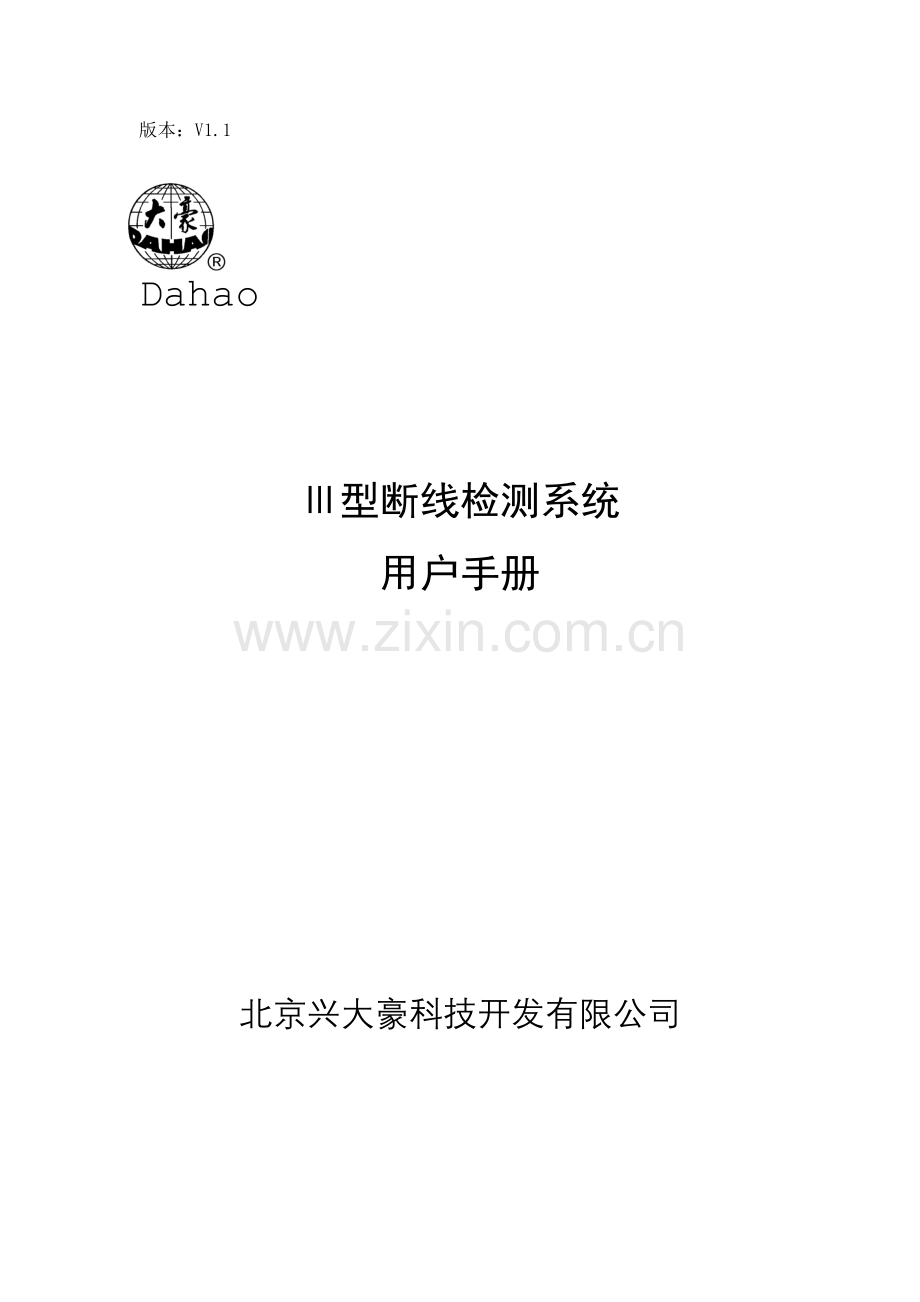

大豪电控操作手册V11.doc

版本：V1.1
Dahao

Ⅲ型断线检测系统
用户手册

北京兴大豪科技开发有限公司

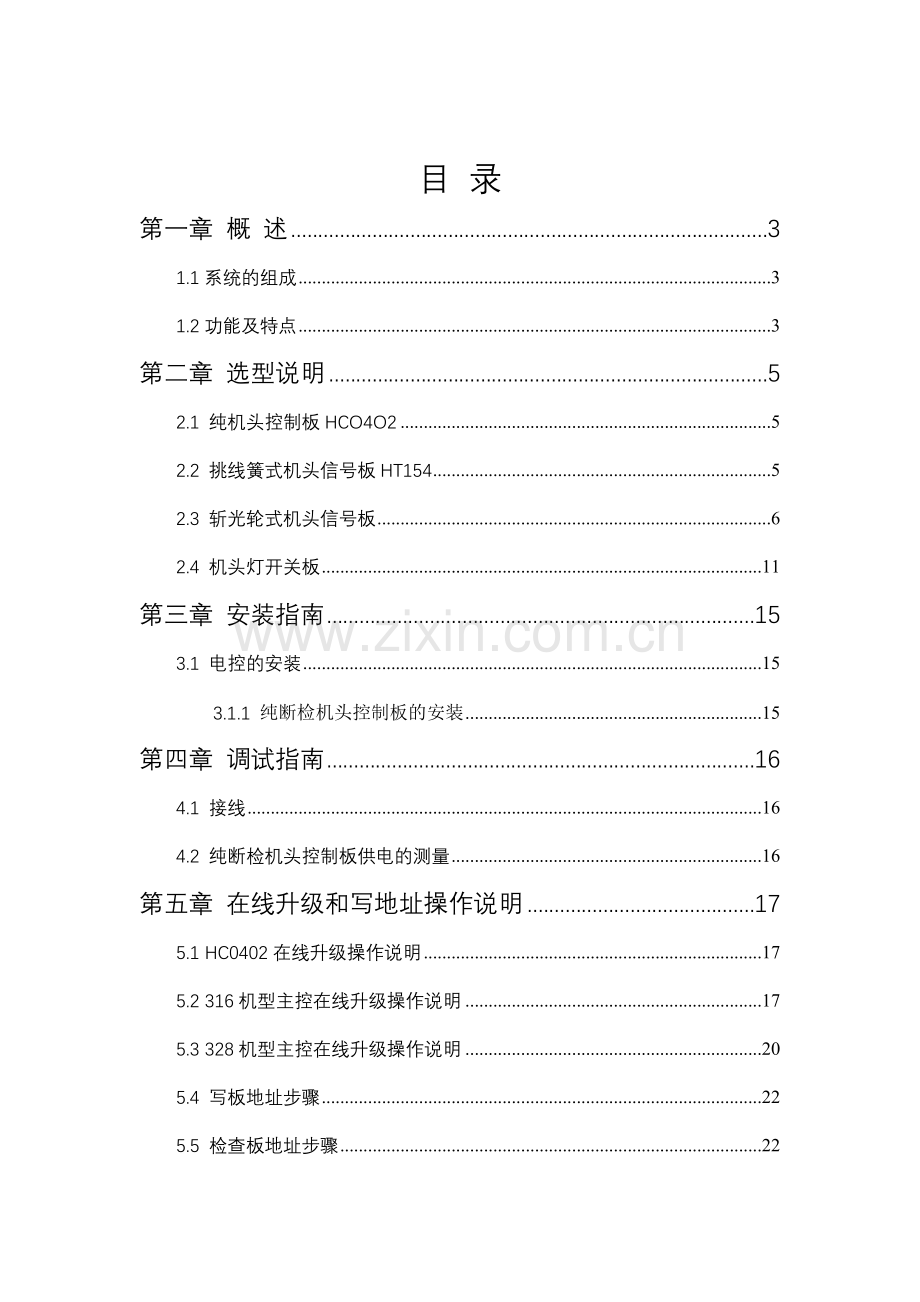

目 录
第一章 概 述 3
1.1系统的组成 3
1.2功能及特点 3
第二章 选型说明 5
2.1 纯机头控制板HCO4O2 5
2.2 挑线簧式机头信号板HT154 5
2.3 斩光轮式机头信号板 6
2.4 机头灯开关板 11
第三章 安装指南 15
3.1 电控的安装 15
3.1.1 纯断检机头控制板的安装 15
第四章 调试指南 16
4.1 接线 16
4.2 纯断检机头控制板供电的测量 16
第五章 在线升级和写地址操作说明 17
5.1 HC0402在线升级操作说明 17
5.2 316机型主控在线升级操作说明 17
5.3 328机型主控在线升级操作说明 20
5.4 写板地址步骤 22
5.5 检查板地址步骤 22
5.6 查询机头信息步骤 23
第六章 组合绣操作说明 24
附录一 系统框图和线缆图 47
附录二 外围信号板安装尺寸图 57
附录三 簧式断检接线示意图 59

第一章 概 述
我公司为了适应市场需求，开发了纯断检机头控制系统。该断线检测系统功能强大，进一步满足了厂家、用户和绣花机发展的需要。
1.1系统的组成
III型断线检测系统包括三部分：
(1) 纯断检机头控制板HC0402；
(2) 斩光轮式机头信号板：用于配有轮式断检的机型，安装在夹线器后。功能类似于Ⅰ型断检和Ⅱ型断检中的轮式光耦检测板（如Ⅰ型断检中的EF103X和Ⅱ型断检中的EF193X），但不能混用。如HL624（6针，光耦间距和安装尺寸与EF109X相同）、HL924（9针，光耦间距和安装尺寸与EF103X相同）和HL921（9针，新跃专用）；
(3) 挑线簧式机头信号板：用于配有簧式断检的机型，板上有簧式断检接口、机头红绿灯和机头开关，安装在夹线器后。如HT154（尺寸和EF154X、EF120X相同）；
(4) 机头灯开关扳：如果只使用轮式断检，则使用机头灯开关板。
1.2功能及特点
(1) 支持在线写地址和组合刺绣功能，组合刺绣等参数如分组、扩针杆和扩幅面等都可以在操作头上进行设置；
(2) 支持在线升级功能，纯断检机头控制板HC0402的程序可以通过操作头在线升级并且可以在线升级所有头或者指定头，操作方便，便于扩展新功能；
(3) 支持轮式（斩光轮）断检和簧式断检两种断检方式，支持面线夹持功能和机头电磁铁锁头功能；
(4) 轮式断检支持50齿和24齿，簧式断检支持最多支持15针；
(5) 一块机头控制板控制两个机头，安装在大梁后，安装方便，接线简单；
(6) 采用CAN总线通讯方式，便于功能扩展；双绞线差分信号传输，抗干扰能力强；
(7) 防反插电源插座，防止电源插头插反烧坏外围板，
(8) 支持4、6、9、12针等多针位机器；

第二章 选型说明
2.1 纯机头控制板HCO4O2
纯机头控制板HC0402支持簧式断检功能和轮式断检功能，可以控制两个机头电磁铁和两个面线夹持电磁铁；一块HC0402控制两个机头，安装在大梁后。带安装板的HC0402的安装尺寸如下图所示：

纯机头控制板HC0402带安装板的安装尺寸图
注：纯机头控制板HC0402只能配机头电磁铁锁头的机型。
2.2 挑线簧式机头信号板
如果是簧式断检的机型则要用到挑线簧式机头信号板HT154和HT156，安装在过线器后，HT154安装尺寸和I型断检板EF154X、EF120X相同（具体安装尺寸见附录二《外围信号板安装尺寸图》），配合EF154X、EF120X使用的过线器就可以使用HT154。HT156安装尺寸和I型断检板EF110X、EF156X相同，配合EF110X、EF156X使用的过线器就可以使用HT156。挑线簧式机头信号板上有簧式断检电路、机头红绿灯和机头开关。
2.3 斩光轮式机头信号板
斩光轮式机头信号板的选型需要确定以下三点：
1、 夹线座斩光轮的形式：是单排斩光轮还是双排斩光轮；
2、 确定斩光轮中心点的间距（用以确定光耦间距, 是30mm还是24mm等等）；
3、 用户根据夹线座上的安装孔1、安装孔2的距离和斩光轮式机头信号板的安装孔尺寸确定相应的安装座。
目前斩光轮式机头信号板见下表所示：
光耦方式
光耦间距（mm）
型号
安装尺寸
安装尺寸说明
单排光耦

24mm
HL624
光耦间距、安装尺寸与EF109X、 PD024相同

外形尺寸：132.7×25.4 mm；
两安装孔之间距离：96.0 mm；
安装孔径： 3.5 mm；
24mm
HL924
光耦间距和安装尺寸与EF103X、EF193A相同

外形尺寸：208.0×25.0 mm；
两安装孔之间距离：120.0 mm；
安装孔径： 3.5 mm；
21mm
HL921

外形尺寸：186.0×24 .0mm；
两安装孔之间距离：105.0 mm；
安装孔径： 3.5 mm；
24mm
HLC24
光耦间距和安装尺寸与PD017相同

外形尺寸：283.0×25 .0mm；
两安装孔之间距离：144.0 mm；
安装孔径： 3.5 mm；
24mm
HL524
光耦间距和安装尺寸与EF126A相同

外形尺寸：112.4×25 .4mm；
两安装孔之间距离：72.0 mm；
安装孔径： 3.5 mm；
单排光耦

23mm
HL423
光耦间距、安装尺寸与EF146X相同

外形尺寸：78.7×25.4 mm；
两安装孔之间距离：46.1 mm；
安装孔径： 3.5 mm；
30mm
HL330
光耦间距和安装尺寸与EF166X相同

外形尺寸：80.0×25.0 mm；
两安装孔之间距离：30.0 mm；
安装孔径： 3.5 mm；
19mm
HL919A
光耦间距和安装尺寸与PD033相同

外形尺寸：162.0×25 .0mm；
两安装孔之间距离：95.0 mm；
安装孔径： 3.5 mm；
20mm
HL920
光耦间距和安装尺寸与PD004A相同

外形尺寸：177.0×43 .0mm；
三个安装孔之间距离：85.0 mm；
安装孔径： 3.5 mm；
双排光耦

30mm
HLC301A
HLC302
光耦间距和安装尺寸与PD018X、PD019X相同

外形尺寸：
HLC301A 166.0×25.0mm；
HLC302 166.0×25.0mm；
两安装孔之间距离：
HLC301A 120.0 mm；
HLC302 120.0 mm；
安装孔径： 3.5 mm；
双排光耦
30mm
HL9301
HL9302
光耦间距和安装尺寸与PD022A、PD023A相同

外形尺寸：
HL9301 136.0×25.0mm；
HL9302 117.0×25.0mm；
两安装孔之间距离：
HL9301 90.0 mm；
HL9302 90.0 mm；
安装孔径： 3.5 mm；
30mm
HL9303
HL9304A
光耦间距和安装尺寸与PD020A、PD021A相同
外形尺寸： 叠板 专用
30mm
HL4303
HL4304
光耦间距和安装尺寸与PD046、PD047相同

外形尺寸：
HL4303 52.0×25.0mm；
HL4304 46.0×25.0mm；
两安装孔之间距离：
HL4303安装孔距离板边19.0mm；
HL4304 34.0 mm；
安装孔径： 3.5 mm；
30mm
HL6303
HL6304
光耦间距和安装尺寸与PD034、PD035相同

外形尺寸：
HL6303 76.0×25.0mm；
HL6304 76.0×25.0mm；
两安装孔之间距离：
HL6303 64.0 mm；
HL6304 64.0 mm；
安装孔径： 3.5 mm

30mm
HL6305
HL6306
光耦间距和安装尺寸与PD040A、PD041A相同
外形尺寸： 叠板 专用

30mm
HLF301A
HLF302A

外形尺寸：
HLF301A 226.0×25.0mm；
HLF301A 196.0×25.0mm；
两安装孔之间距离：
HLF301A 120mm或者154mm；
HLF301A 90mm或者154mm；
安装孔径： 3.5 mm
表格2-1 斩光轮式机头信号板安装尺寸
2.4 机头灯开关板
开关、灯板的选型根据夹线座上开关、灯板的安装孔的位置和尺寸确定。
考虑到安装尺寸的覆盖面，我公司综合市场上普遍采用的开关、灯板的安装尺寸，提供以下六种开关、灯板：KD007A， EF230C ，KD001，KD002，KD008、KD035。请用户根据实际夹线座尺寸，选择合适的型号。六种开关、灯板的安装尺寸如表格3-1所示，请用户仔细阅读选择。

开关、灯板的型号
安装尺寸示意图
尺寸说明
KD007A

使用范围：兼容EF120系列开关、灯板安装孔
和安装尺寸；
两安装柱（孔）之间距离：66.0 mm；
外形尺寸：76.0×27.0 mm；
安装孔径： 4.1 mm；
安装孔数： 2；
灯、开关高度：29.0～30.0 mm；
开关K1印有圆圈的管脚对应元器件的（ON）。
KD001

四安装柱（孔）之间距离：53.0×10.0mm；
外形尺寸：64.0×22.0 mm；
安装孔径： 3.5 mm；
安装孔数： 4；
灯、开关高度：22.0～23.0 mm；
开关K1印有圆圈的管脚对应元器件的（ON）。
KD002

两安装柱（孔）之间距离：78.0 mm；
外形尺寸：92.0×30.0 mm；
安装孔径： 4.2 mm；
安装孔数： 2；
灯、开关高度：29.0～30.0 mm；
开关K1印有圆圈的管脚对应元器件的（ON）。
KD008

两安装柱（孔）之间距离：66.0 mm；
外形尺寸：76.0×47.0 mm；
安装孔径： 3.5 mm；
安装孔数： 2；
灯、开关高度：29～30mm；
开关K1印有圆圈的管脚对应元器件的（ON）。
EF230C

使用范围：双排斩光轮，9针、12针夹线座使用；
外形尺寸：37.0×19.0 mm；
安装孔径： 4.2 mm；
安装孔数： 1；
灯、开关高度：29～30mm；
开关K1印有圆圈的管脚对应元器件的（ON）。
KD035

使用范围：双排斩光轮，6针夹线座使用；
两安装柱（孔）之间距离：55.0 mm；
外形尺寸：65.0×16.5mm；
安装孔径： 3.5 mm；
安装孔数： 2；
灯、开关高度：29～30mm；
开关K1印有圆圈的管脚对应元器件的（ON）。
表 2-2 开关、灯板的安装尺寸说明
第三章 安装指南
3.1 电控的安装
3.1.1 纯断检机头控制板的安装
纯断检机头控制板HC0402安装在大梁后，两个机头对应一个纯断检机头控制板，纯断检机头控制板应放在两个机头的中间位置，保证线缆长度一致。
这种安装方式的优点：通讯线不易磨损；抗干扰能力强，提高了通讯的可靠性；便于和其他外围板接线；维修方便，不用拆夹线座，避免破坏穿好的绣线；提高了生产和使用的效率。
纯机头控制板的安装尺寸、斩光轮式机头信号板和挑线簧式机头信号板的安装尺寸和光耦间距见附录二《外围信号板安装尺寸图》。

第四章 调试指南
4.1 接线
系统框图和线缆图见附录一 《系统框图和线缆图》，簧式断检的接线见附录三《簧式断检接线示意图》。
如果最后一个头为奇数头则所有信号线都接到HC0402的A插座上（电路板上有中文注释，如簧检A、轮检A、机头A和灯开关A等），同时把CZ008 （灯开关B）上的4脚和6脚短路，防止接轮式断检时最后一块板的偶数头误报。
需要在通讯线缆L499末端（即远离电控箱的一端远端）的3脚（CANL）和4脚（CANH）焊上终端电阻RJ24-1/4W-120Ω（在电控发货配件中）。
4.2 纯断检机头控制板供电的测量
纯机头控制板HC0402的电源输入端有三路信号， 12V、24V和GND，其中24V供机头电磁铁和面线夹持电磁铁使用。机头少的机型HC0402使用电源板供电。具体供电模式见下表：
只使用机头电磁铁的机型
前40个头（前20块HC0402）使用电源板供电，之后每40个头（每20块HC0402）使用一个24开关电源和一个12V开关电源供电。
机头电磁铁+面线夹持电磁铁的机型
前30个头（前15块HC0402）使用电源板供电，之后每30个头（每15块HC0402）使用一个24开关电源和一个12V开关电源供电。

第五章 在线升级和写地址操作说明
5.1 HC0402在线升级操作说明
(1) HC0402上电后机头开关在中位时机头灯不亮表明HC0402没有烧写BOOTLOADER程序，需先用烧写器烧写BOOTLOADER程序再在线升级应用程序才能正常使用。
(2) HC0402上电后，如果机头灯红、绿一起点亮说明HC0402没有应用程序只有BOOTLOADER程序，需进行升级操作后才能正常使用。在此状态下直接执行在线升级操作可升级所有的只有BOOTLOADER程序的HC0402，升级完成后机头灯状态变为红灯闪烁或者绿灯常亮（机头开关确保在中位）表示HC0402升级成功。
(3) HC0402上电后机头开关能正常控制机头灯（开关中位时绿灯亮、下位时灯灭、向上拨红灯亮）说明HC0402有应用程序。此状态下把需要升级应用程序的HC0402机头灯打成红灯（开关拨上位），则可接受升级操作；对于不需升级的HC0402机头灯保持为绿灯或者灭灯状态。
5.2 316机型主控在线升级操作说明
操作步骤：(1)→(2)→(3)→(4)→(5)→(6)→(7)
(1)按“”键，出现辅助管理菜单如图示：

1
Ä设定放大、旋转及反复
②定位空走
③花样周边操作
④另外起点设置→未设
⑤断电框保护设置/设绣框原点
⑥断电框保护恢复
⑦设定机器参数
Ä设定金片绣、特种绣、气框绣参数
⑨中文/ENGLISH/SPANISH
⑩设置循环绣开或关→关
①生成高速花样
②从组合花样生成基本花样
③从刺绣参数生成基本花样
Ä移框生成花样
Ä花样增加贴布绣功能
Ä内存花样平包针补偿
Ä普通花样产生轮廓花样
⑧设置是否所有机头补绣→否
⑨针停下位后移框
⑩禁止花样输出→关
2
【辅助管理】

Ä是否刺绣前预显花样→否
②选择屏幕颜色（维修人员使用）
③选择花样显示颜色
④刺绣范围的软件设置
Ä机器自检（用于维修）
⑥编码器自检（用于维修）
⑦主轴转速自检（用于维修）
⑧机器部件测试
⑨转动主轴从100°到一定角度
⑩从磁盘升级机器软件

①设置系统时钟
②编辑金片花样
Ä调试伺服绣框的X和Y参数
④机器的外围板管理

4
3

上下键或数字键移动光标，回车选择菜单

(2) 按“”键到第四页；
(3) 如上图示，用“”、“”或数字键“4”，选择“机器的外围板管理”项，按“”键；
①机头板升级程序
②机头板按顺序写入地址
③单个机头板写入地址
④全部机头板检查地址
⑤单个机头板检查地址
⑥查询一个机头信息

上下键或数字键移动光标，回车选择菜单

(4) 依照提示，用“”、“”或数字键“1”，选择“机头板升级程序”项，按“”键；

001：XXXX DST

磁盘花样列目录

上下键或数字键移动光标，回车选择菜单

(5)如上图示，可用“”、“”键, 选择“XXXX. DST” 按“”键；

开始升级？是/否

(6) 如上图示，用“”、“”键，选择“是”，按“ ”键进入后等候；

升级成功

(7) 如上图示，出现升级成功，即在线升级完成。

5.3 328机型主控在线升级操作说明
操作步骤：(1)→(2)→(3)→(4)→(5)→(6)→(7)
(1) 按“”键，出现辅助管理菜单
(2) 按“”键，选择到最后一页；
①编辑金片花样
②调试伺服绣框的X和Y参数
③机器的外围板管理

上下键或数字键移动光标，回车选择菜单

(3) 如上图示，用“”、“”或数字键“3”，选择“机器的外围板管理”项，按“”键；
①机头板升级程序
②机头板按顺序写入地址
③单个机头板写入地址
④全部机头板检查地址
⑤单个机头板检查地址
⑥查询一个机头信息

上下键或数字键移动光标，回车选择菜单

(4) 依照提示，用“”、“”或数字键“1”，选择“机头板升级程序”项，按“”键；

001：XXXX DST

磁盘花样列目录

上下键或数字键移动光标，回车选择菜单

(5)如上图示，可用“”、“”键, 选择“XXXX. DST” 按“”键；

开始升级？是/否

(6) 如上图示，用“”、“”键，选择“是”，按“ ”键进入后等候；

升级成功

(7)如上图示，出现升级成功，即在线升级完成。

5.4 写板地址步骤
有两种方式写板地址：全部机头写地址和单板写地址。
(1) 全部机头写地址：（需要确认所有机头开关均处在中位）
1 进入“全部机头板写地址”菜单并确定后，
2 向上拨第一个机头的机头开关，机头灯变成红灯闪烁时，说明该机头板的地址已写入。然后按顺序依次向上拨机头开关，待所有机头板的地址均写入后，将自动进入全部机头板地址自检界面。
3 支持多次写地址功能，即设置某号机头板地址为N后，该机头红灯闪烁，此时如果关机头后再次向上拨机头开关，则该机头板地址将重新设置为N+1；
(2) 单板写地址：
1、 进入“单个机头写地址”菜单并确定，在对话框中输入机头号并确定，在出现的对话框中再按确定键。（以5号机头为例，在对话框中输入5）
2、 向上拨第5号机头的机头开关，断检灯红灯闪烁3次后，绿灯常亮，“单个机头写地址”过程结束。
5.5 检查板地址步骤
有两种方式检查板地址：全部机头检查地址和单板检查地址（查找某机头）。
(1) 全部机头检查地址：（需要确认所有机头开关均处在中位）
执行该操作后，机头灯将全部变灭，然后从1号机头开始，各机头将依次红灯闪烁三次后变成绿灯常亮。请仔细观察机头灯的变化，如果出现个别头红灯不闪、多个头同时闪灯等异常情况，则说明有错误的板地址存在。
(2) 单板检查地址（查找某机头，需确认机头开关处于中位）：
执行该操作后，目标机头将红灯闪烁，其他机头灯灭。按“确定”退出后，所有机头变成绿灯常亮。
5.6 查询机头信息步骤
执行该项操作后，目标机头将红灯闪烁，其他机头灯灭，同时操作头将显示该机头板的信息，这些信息包括功能码、软件代号、软件版本号、擦写次数、机头地址等信息。
注：对于只有Bootloader的机头板，如不需查询该机头信息，请务必关机头。

第六章 组合绣操作说明
一、组合绣功能简介
组合绣是在稳定的BECS系列基础上开发的一种新式绣作功能。组合绣分为扩展绣作幅面、扩展针杆颜色和同时扩展绣作幅面及针杆颜色等三项功能。下面将分别详细说明各功能的设置步骤及操作方法。

二、组合绣分组概念介绍
1、分组方式介绍
组合刺绣可将所有机头分为2机头分组、3机头分组、4机头分组及任意机头分组等多种分组方式。见下表：

组合绣分组方式
全头
普通刺绣

2机头
分组

3机头
分组

4机头
分组

任意机头分组

分组方式含义：
（1）2机头分组方式是将所有机头分为2组，奇数机头为第1组，偶数机头为第2组。适用于需要2个机头绣作同一个花样。
（2）3机头分组方式是将所有机头分为3组，1、4、7…机头为第1组，2、5、8…机头为第2组，3、6、9…机头为第3组。适用于需要3个机头绣作同一个花样。
（3）4机头分组方式是将所有机头分为4组，1、5、9…机头为第1组，2、6、10…机头为第2组，3、7、11…机头为第3组，4、8、12…机头为第4组。适用于需要4个机头绣作同一个花样。
（4）任意机头分组方式是将任意机头分为1组。如1、3、7机头为第1组，4、6、10机头为第2组。适用于特殊花样绣作。

2、机头分组设置方法：
（1）在刺绣界面，按“”键后进入“输入并反复”选项卡。
（2）第2项“刺绣单图案需要机头数”为分组方式选项，按实际需要机头数设置。（如设置为2时，则所有机头默认按2机头方式进行分组。设置为1时无法使用组合绣功能）
（3）再次按“”键后出现“分组”选项卡，显示默认分组。（与刺绣单图案需要机头数选项相对应）
（4）选择“删除最后一个机头组”选项，可将默认分组删除，进行手动分组。
（5）选择“增加机头组”选项，按动上下键输入“1、4、7、无”参数后按确认键，即可将1、4、7机头设置为一组。
①输入并反复
②修改
③转换换色针位
④设置金片方式
⑤绣框向左移动一个机头距
⑥绣框向右移动一个机头距
⑦更换机头组及针位

Ä是否已设置过组合绣： 是
②刺绣单图案需要机头数：2
③刺绣时换机头是否移框：否
④机头是否进行扩色： 否

0 全部
1 1, 3, 5, 7, 9, 11,
2 2, 4, 6, 8, 10, 12,

① 增加机头组
② 删除最后一个机头组

0 全部

① 增加机头组 1, 4, 7, 无
② 删除最后一个机头组

0 全部
1 1, 4, 7,

① 增加机头组
② 删除最后一个机头组

3、扩展绣作幅面介绍
可使用多个机头绣作同一花样（该花样幅面较大，1个机头无法完成刺绣），实现扩展刺绣幅面的目的。
举例：应用2机头分组方式扩展绣作幅面：（使用2个机头绣做同一花样，花样幅面在2个机头距离以内）

4、扩展针杆颜色介绍
可使用多个机头绣作同一花样（该花样颜色较多，1个机头无法完成刺绣），实现扩展针杆颜色的目的。
举例：应用2机头分组方式扩展针杆颜色：（使用2个机头绣做同一花样，花样为18种颜色，每个机头分别使用9种颜色）

5、同时扩展绣作幅面及针杆颜色介绍
可使用多个机头绣作同一花样（该花样幅面较大，颜色较多，1个机头无法完成刺绣），实现即扩展绣作幅面又扩展针杆颜色的目的。
举例：应用4机头分组方式同时扩展绣作幅面及针杆颜色：（使用4个机头绣做同一花样，花样幅面在2个机头距离以内，花样为18种颜色，每个机头分别使用9种颜色）

三、机头地址设置方法
注意：在使用组合绣之前必须先设置机头地址，否则无法正确实现机头分组刺绣。
1、按“”键进入“辅助管理”—“机器的外围板管理”选项卡，进行如下设置：
（1）将所有机头开关拨至正常绣作状态（绿灯亮）。
（2）进入“机头板按顺序写入地址”选项卡。
（3）在屏幕下方“输入机头组号”项选择“平绣组”，并按确认键。
（4）在屏幕下方“输入起始地址”项输入“1”，并按确认键。
（5）在屏幕下方出现“开始写入地址？”项时按一次确认键，之后将机头开关从头至尾依次拨至补绣状态（红灯亮）。开关拨至完毕后再按一次确认键，设置完成。（机头编号与机头开关拨至补绣状态的顺序一致，第1个拨至红灯的机头为1号头，第2个拨至红灯的机头为2号头，以此类推）

2、进入“全部机头板检查地址”选项卡。在屏幕下方“输入机头组号”项选择“平绣组”，并按确认键。在出现“开始检查地址？”项时按一次确认键，之后所有机头灯将按照上次设置顺序依次点亮（红灯亮）。

【辅助管理】
1
①设定放大、旋转及反复
Ä定位空走
③花样周边操作
Ä另外起点设置→未设
⑤断电框保护设置/设置绣框原点
Ä断电框保护恢复
⑦设定机器参数
⑧设定金片绣、特种绣、气框绣参数
⑨中文/ENGLISH/SPANISH
⑩设置循环绣开或关→关
2
①生成高速花样
②从组合花样生成基本花样
③从刺绣参数生成基本花样
④移框生成花样
⑤花样增加贴布绣功能
⑥内存花样平包针补偿
⑦普通花样生成周边花样
⑧设置是否所有机头补绣→否
⑨针停下位后移框
⑩禁止花样输出→关

①设置系统的时钟
②编辑金片花样
Ä调试伺服绣框的X和Y参数
④机械的外围板管理

4
3
①是否刺绣前预显花样→否
②选择屏幕颜色（维修人员使用）
③选择花样显示颜色
④刺绣范围的软件设置
⑤机器自检（用于维修）
⑥编码器自检（用于维修）
⑦主轴转速自检（用于维修）
⑧机器部件测试
⑨转动主轴从100度到一定角度
⑩从磁盘升级机器软件

上下键或数字键移动光标，回车选择菜单

①机头板升级程序
②机头板按顺序写入地址
③单个机头板写入地址
④全部机头板检查地址
⑤单个机头板检查地址
⑥查询一个机头信息

输入机头组号：平绣组

①机头板升级程序
②机头板按顺序写入地址
③单个机头板写入地址
④全部机头板检查地址
⑤单个机头板检查地址
⑥查询一个机头信息

输入起始地址：1

①机头板升级程序
②机头板按顺序写入地址
③单个机头板写入地址
④全部机头板检查地址
⑤单个机头板检查地址
⑥查询一个机头信息

开始写入地址？

四、扩展绣作幅面设置方法
注意：进行以下设置前请确认主控程序含有组合绣功能，并设置为自动换色。
1、按“”键后进入“辅助管理”—“设定机器参数”选项卡，进行如下设置：
（1）在第8页“机器总头数”项按实际头数设置。（如15头机器则设置为15）
（2）在第8页“机头间的间距”项按实际机头间距设置。（如机头距为200则设置为200）
（3）在第8页“是否关闭机头组合绣”项选择“否”。（设置为是时，无法进行组合绣）
（4）在第9页“绣框可移动范围机头数”项按实际范围设置。（如绣框可移动2个机头距离，则设置为2。设置为1时，无法使用组合绣功能）
（5）在第9页“关闭机器的机头”项按实际需要设置。（此项可关闭任意机头，如设置为1、3、7时，则此3个机头被关闭。不关闭机头时应设置为0）

【辅助管理】
1
①设定放大、旋转及反复
Ä定位空走
③花样周边操作
Ä另外起点设置→未设
⑤断电框保护设置/设置绣框原点
Ä断电框保护恢复
⑦设定机器参数
⑧设定金片绣、特种绣、气框绣参数
⑨中文/ENGLISH/SPANISH
⑩设置循环绣开或关→关
2
①生成高速花样
②从组合花样生成基本花样
③从刺绣参数生成基本花样
④移框生成花样
⑤花样增加贴布绣功能
⑥内存花样平包针补偿
⑦普通花样生成周边花样
⑧设置是否所有机头补绣→否
⑨针停下位后移框
⑩禁止花样输出→关

①设置系统的时钟
②编辑金片花样
Ä调试伺服绣框的X和Y参数
④机械的外围板管理

4
3
①是否刺绣前预显花样→否
②选择屏幕颜色（维修人员使用）
③选择花样显示颜色
④刺绣范围的软件设置
⑤机器自检（用于维修）
⑥编码器自检（用于维修）
⑦主轴转速自检（用于维修）
⑧机器部件测试
⑨转动主轴从100度到一定角度
⑩从磁盘升级机器软件

上下键或数字键移动光标，回车选择菜单

6
5
①越框的速度： 16
②高速移框时的速度： 16
③低速移框时的速度： 12
④读花样停车转换色： 否
⑤雕孔刺绣的针位： 无
⑥雕空绣的位移（毫米）： 0
⑦绳索刺绣的针位： 无
⑧绳索刺绣的限定速度： 400
⑨拉杆前主轴应停车到位：是
⑩起针时扣线角度补偿： +0

①步进换色速度： 12
②机头电磁铁电压调整值： 0
③针停下位的位置调整： 15
④变频传动比调整： +0
⑤DIP1： 0
⑥DIP2： 0
⑦DIP3： 0
⑧DIP4： 0
⑨是否显示针数： 是
⑩是否分步越框： 否
【设定机器参数】

8
①断检装置类型： 簧+轮
②机头电机动作角度： 0
③面线检测灵敏度： 1
④底线检测灵敏度： 1
⑤面线夹持电磁铁电压调整：无
⑥长针自动跳跃的针长： 无
⑦跳跃后断线不检测针数： 3
⑧机器的总头数： 15
⑨机头间的间距： 200
⑩是否关闭机头组合绣： 否

7
设置断线检测方式： 1
②断线检测去抖动针数： 3
③贴布绣后慢动针数： 0
④贴布绣后慢动速度： 700
⑤剪线前锁针针数： 2
⑥剪线前锁针长度（毫米）：0.7
⑦停车时是否锁住主轴： 是
⑧剪线前第一针转速： 400
⑨剪线前第二针转速： 80
⑩起针时是否过滤空针： 是

上下键或数字键移动光标，回车选择菜单

9

①绣框可移动范围机头数： 2
②关闭机器的机头： 0
【设定机器参数】

上下键或数字键移动光标，回车选择菜单

3、在刺绣界面，按“”键后进入“输入并反复”选项卡，进行如下设置：
（1）在第2项“刺绣单图案需要机头数”项按实际需要机头数设置。（如需2个机头刺绣同一花样则设置为2，设置为1时无法使用组合绣功能）
（2）在第3项“刺绣时换机头是否移框”项选择“否”。（只进行扩展针杆颜色时选择“是”，并将“机头是否进行扩色”项设置为“否”）
（3）在第4项“机头是否进行扩色”项选择“否”。（同时进行扩展绣作幅面及扩展针杆颜色时选择“是”，并将“刺绣时换机头是否移框”项设置为“否”）
注意：当第3项“刺绣时换机头是否移框”与第4项“机头是否进行扩色”同时选择“是”时，只按第3项“刺绣时换机头是否移框”执行，第4项无效。
①输入并反复
②修改
③转换换色针位
④设置金片方式
⑤绣框向左移动一个机头距
⑥绣框向右移动一个机头距
⑦更换机头组及针位

Ä是否已设置过组合绣： 是
②刺绣单图案需要机头数：2
③刺绣时换机头是否移框：否
④机头是否进行扩色： 否

4、再次按“”键后出现“分组”选项卡，进行如下设置：
默认分组时，“0”组为“全部”（所有机头同时进行刺绣）；“1”组为“1、3、5…”（奇数机头同时进行刺绣）；“2”组为“2、4、6…”（偶数机头同时进行刺绣）。
如需2个机头刺绣同一花样则将2个机头设置为不同分组（1机头设置为“1”组，2机头设置为“2”组）；如需3个机头刺绣同一花样则将3个机头设置为不同分组（1机头设置为“1”组，2机头设置为“2”组，3机头设置为“3”组），以此类推。

0 全部
1 1, 4, 7, 10, 13, 16,
2 2, 5, 8, 11, 14, 17,
3 3, 6, 9, 12, 15, 18,

① 增加机头组
② 删除最后一个机头组

5、再次按“”键后出现“换色顺序”选项卡，进行如下设置：
换色顺序参数中，上排数字为分组参数，下排数字为针位参数。如要用第1分组机头的第1针位颜色进行刺绣，则按1键后出现分组选项卡“该针位的机头组号”设置为“1”。如要用第2分组机头的第6针位颜色进行刺绣，则按6键后将“该针位的机头组号”设置为“2”。
注意：扩展绣作幅面的机头之间需要分组换色码进行切换。如换色顺序设置为2132425363时，则首先第1组机头第2针进行刺绣。遇到第1个换色码后，针位切换到第2组机头第3针继续进行刺绣，机头组切换过程中绣框不移动。遇到第2个换色码后，由于机头组还是第2分组，所以不切换机头组，只切换同组针位，第2组机头第4针继续进行刺绣。遇到第3个换色码后，针位切换到第3组机头第5针继续进行刺绣，机头组切换过程中绣框不移动。遇到第4个换色码后，第3组
