配电室检修（除尘）方案

检修目的根据《用电单位电气设备运行管理规程》要求：配电装置应根据设备污秽情况、负荷重要程度及负荷运行情况等条件每年须安排一次设备的清扫检查工作。参照工程部制定《配电室电气设备保养操作规程》、《低压配电箱保养操作规程》、《配电室倒闸操作规定》的要求特制定本方案。
二、清扫检修范围
地下一层配电室高、低压配电柜、变压器、电容器柜、直流屏柜。
三、计划检修时间
根据工程部2014年总体工作计划和各用户协商，计划于2014年__月__日__：__时至2014年__月__日__时。
四、检修工作对大厦设备运行的影响
由于检修工作涉及到单路供电的设备会在检修期间全部断电，双路供电设备只能保障一路供电，双路供电设备就面临工作回路与备用回路自动切换，因而对双路供电设备应采取相应措施应对。双路供电设备包括：EPS应急电源柜、UPS消防电源柜、双互投消防风机、双互投消防水泵、双互投监控配电柜、双互投消防排卷帘门、双互投生活水配电柜、双互投中水配电柜、双互投电梯控制柜。单路供电设备包括：中央空调制冷设备、基本楼层照明设备。

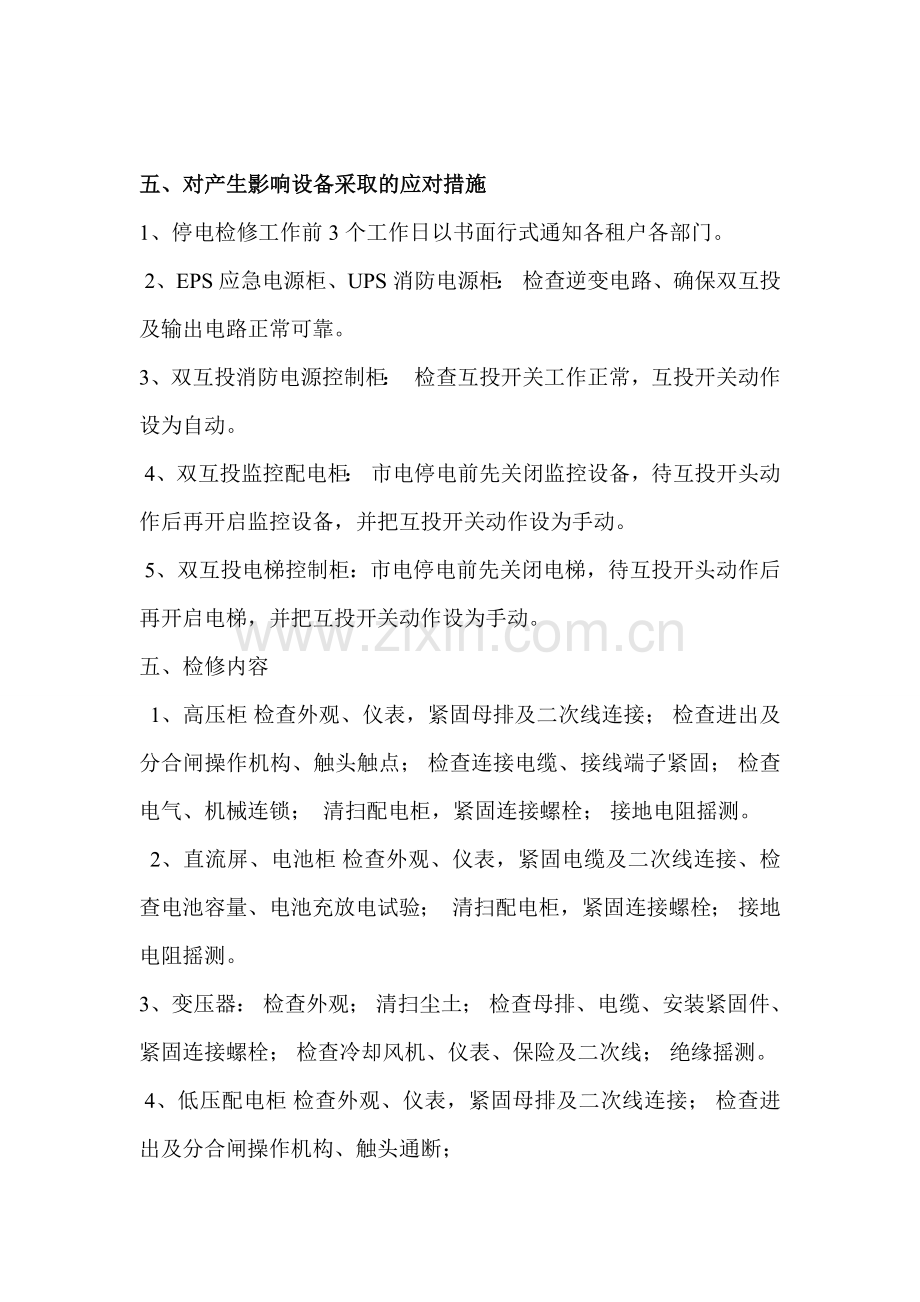

五、对产生影响设备采取的应对措施
1、停电检修工作前3个工作日以书面行式通知各租户各部门。
 2、EPS应急电源柜、UPS消防电源柜： 检查逆变电路、确保双互投及输出电路正常可靠。
3、双互投消防电源控制柜：  检查互投开关工作正常，互投开关动作设为自动。
 4、双互投监控配电柜： 市电停电前先关闭监控设备，待互投开头动作后再开启监控设备，并把互投开关动作设为手动。
 5、双互投电梯控制柜：市电停电前先关闭电梯，待互投开头动作后再开启电梯，并把互投开关动作设为手动。
五、 检修内容
1、高压柜 检查外观、仪表，紧固母排及二次线连接； 检查进出及分合闸操作机构、触头触点； 检查连接电缆、接线端子紧固； 检查电气、机械连锁；  清扫配电柜，紧固连接螺栓； 接地电阻摇测。
2、直流屏、电池柜 检查外观、仪表，紧固电缆及二次线连接、检查电池容量、电池充放电试验；  清扫配电柜，紧固连接螺栓； 接地电阻摇测。
3、 变压器： 检查外观； 清扫尘土； 检查母排、电缆、安装紧固件、紧固连接螺栓； 检查冷却风机、仪表、保险及二次线； 绝缘摇测。
 4、低压配电柜 检查外观、仪表，紧固母排及二次线连接； 检查进出及分合闸操作机构、触头通断；
检查连接电缆、母排及连接电缆，接线端子紧固； 清扫配电柜，紧固连接螺栓； 接地电阻摇测。
5、电容器、电抗器、接触器、保险： 检查外观； 测量保险；
紧固螺丝，检查紧固二次线； 转换开关操作测试；
电容补偿柜主电源开关操作测试； 清扫尘土；
六、 具体实施方案
为保障检修工作的顺利完成，结合供配电系统运行方式（两路供电），提高工作效率以尽可能降低检修工作对租户经营和广场内的电气设备运行的潜在影响，同时考虑在停电检修期间各变压器、开关的负荷变化情况以及工作量、人员配备情况，将此次检修工作分为二个时间段进行，每个时间段对一路高压供配电设备进行停电清扫检修。即：
1、第一个停电检修时间段
2014年____月_日__：__时至年__月__日__时。
1.1、停电检修范围
高压柜511、 1号变压器、1号母线侧低压柜、
2、 第二个停电检修时间段
2014年__月__日__：__时至2014年__月__日__时。高压柜512、2号变压器、2号母线侧低压柜。
2．1、停电检修范围
高压柜512、2号变压器、2号母线侧低压柜。

 七、工具及安全措施准备
万用表2块、电流表1块、高、低压试电笔各1支、500ML/塑料瓶酒精2瓶 、一字螺丝刀3把、十字螺丝刀3把、套桶扳手1套、插口扳手1套、吸尘器1台、抹布8块、红外线测温仪1把、接地线6组、警戒线3盘。
八、人员安排
高压柜2人、变压器2人、低压柜5人、技术监督1人、共计12人。
 高压柜4人、组长：______ 组员：______   ______  ______
变压器2人组长：______ 组员：______
低压柜5人、 组长：______ 组员：______   ______  ______  ______
 技术监督1人、______

九、记录归档
 1、工作完成后各小组填写电气设备维修保养记录；
 2、当值值班电工填写相应的变配室值班、运行记录；
 3、将《工作票》《倒闸操作票》交档案室汇总归档。
