建筑节能试题C卷.doc

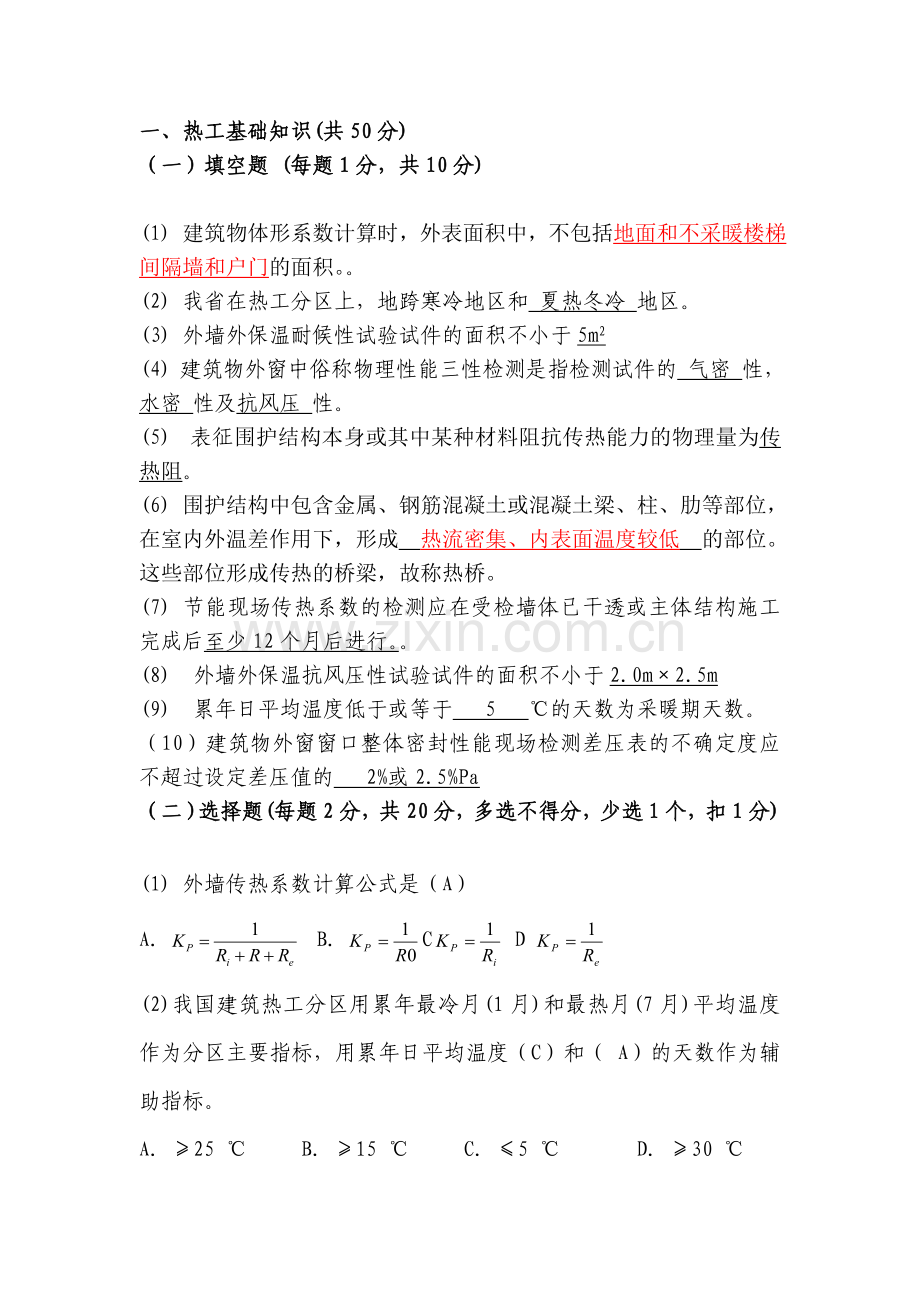

一、热工基础知识(共50分)
（一）填空题 (每题1分，共10分)

(1) 建筑物体形系数计算时，外表面积中，不包括地面和不采暖楼梯间隔墙和户门的面积。。
(2) 我省在热工分区上，地跨寒冷地区和 夏热冬冷 地区。
(3) 外墙外保温耐候性试验试件的面积不小于5m2
(4) 建筑物外窗中俗称物理性能三性检测是指检测试件的 气密 性，水密 性及抗风压 性。
(5) 表征围护结构本身或其中某种材料阻抗传热能力的物理量为传热阻。
(6) 围护结构中包含金属、钢筋混凝土或混凝土梁、柱、肋等部位，在室内外温差作用下，形成 热流密集、内表面温度较低 的部位。这些部位形成传热的桥梁，故称热桥。
(7) 节能现场传热系数的检测应在受检墙体已干透或主体结构施工完成后至少12个月后进行。。
(8) 外墙外保温抗风压性试验试件的面积不小于2.0m×2.5m
(9) 累年日平均温度低于或等于 5 ℃的天数为采暖期天数。
（10）建筑物外窗窗口整体密封性能现场检测差压表的不确定度应不超过设定差压值的 2%或2.5%Pa
（二）选择题(每题2分，共20分，多选不得分，少选1个，扣1分)

(1) 外墙传热系数计算公式是（A）
A. B. C D
(2)我国建筑热工分区用累年最冷月(1月)和最热月(7月)平均温度作为分区主要指标，用累年日平均温度（C）和（ A）的天数作为辅助指标。
A．≥25 ℃ B．≥15 ℃ C．≤5 ℃ D．≥30 ℃
(3) 热阻R的单位是( B )
A．m·k/w B．m2·k/w C．W/m2·k D．W/m·k
(4) 热桥内表面温度，与室内空气露点温度比较，若低于室内空气露点温度，则有可能结露，应采取( A )措施。
A．加强保温 B．加强隔热措施 C．无所谓，不采取措施
(5)外墙外保温耐冻融试验的冻融循环次数为( B )。
A．20次 B．30次 C．25次 D．16次
(6)外墙外保温抗冲击试验的试样尺寸( A )。
A．1200×600mm B．1000×600mm C．1000×800mm D．1200×800mm
(7) 围护结构的传热系数大小与( A B )有关。
A．材料层的导热系数 B．材料层的厚度 C．材料层的大小
D．材料的比热 E．蓄热系数
（8）对于建筑物来说，节能的主要途径是有( C D )。
A．增大建筑物外表面积 B．加强外窗保温
C．提高门窗的气密性 D．加强外墙保温
(9) 建筑物围护结构的隔热性能的现场检测仅局限于建筑物的屋面和( A )。
A．东西外墙 B．南墙 C．北墙 D．南北外墙
(10) 围护结构节能措施中( B C )是关键措施
A．加强隔墙保温 B．提高外窗气密性
C．提高窗户保温性能 D．加强外门保温
（三）计算题(每题4分，共8分)
(1) 某工程外墙采用内保温形式，从内到外，材料层为50mm胶粉聚苯颗粒保温浆料+ 200mm钢筋混凝土+20mm水泥砂浆，试计算该墙体的传热系与热阻（所用材料导热系数：砖墙0.58，胶粉聚苯颗粒保温浆料0.060w/（mk），钢筋混凝土1.74 w/（mk）水泥砂浆取0.93 w/（mk），（K=1/(Ri+R0+Re)。Ri取0.11 m2·K / W。Re取0.04 m2·K / W）
解： 传热系数：
热阻
(2)某砌块导热系数为0.22W/( m·k)，如果要求其传热系数达到0.75 W/( m2·k)，砌块厚度至少应多大？(内表面换热阻取0.11m2·k/W，外表面换热阻取0.04 m2·k/W，不考虑其他构造层)。

（四）简答题(每题4分，共12分)
（1）试阐述影响建筑物耗热量指标的主要因素。
①体形系数 ②围护结构的传热系数 ③窗墙面积比
④楼梯间开敞与否 ⑤换气次数 ⑥朝向 ⑦高层住宅
⑧建筑物入口处设置门斗或采取其他避风措施，有利于节能

(2) 简述外墙外保温抗风压性试验试样极强的制备？
基层墙体可为混凝土土墙或砖墙。为了模拟空气渗漏，在基层墙体上每平方米应预留一个直径15mm的空洞，并应位于保温板接缝处。

(3)在水密性检测中，稳定加压和波动加压法选取原则？
如工程所在地为非热带风暴和台风地区，应采用稳定加压法
如工程所在地为热带风暴和台风地区，应采用波动加压法

二、建筑节能产品及材料检测(共50分)
(一)填空题 (共20空共10分，每空0.5分)
1、玻纤网经向和纬向耐碱拉伸断裂强力均不得小于 750N ，耐碱拉伸断裂强力保留率均不得小于: 50% 。
2、EPS/XPS板的导热系数测定方法分 和 。
3、按QB/T2411规定进行EPS板的水蒸气透过系数试验，
试样厚度 （25±1） mm，试样数量应为 5 个。
4、EPS板垂直于板面方向的抗拉强度试验，破坏面应在 聚苯板 上，如果在 两个刚性平板或金属板之间的胶粘层 中，则该组测试数据无效。
5、胶粘剂与水泥砂浆的拉伸粘结强度在干燥状态下不得小于 0.6Mpa ，浸水后不得小于 0.4Mpa 。
6、外墙外保温系统是由保温层、保护层和 固定材料 构成并且适用于安装在外墙外表面的非承重保温构造总称。
7、具有薄抹面层的外保温系统，抹面层和保温层的拉伸粘结强度≥0.1Mpa（不小于） ，并且 破坏部位应位于保温层内 。
8、按JC/T547-1994中6.3.4规定测定界面砂浆压缩剪粘结强度，在G型砖正面涂上足够均匀的界面砂浆，往胶层上放置3根金属垫丝并使其插入界面砂浆层中约 20mm ，然后将G型砖正面与已涂界面砂浆样的G型砖错开10mm并相互平行粘固压实。
9、钢丝网架水泥聚苯乙烯夹心板分为腹丝穿透型和腹丝非穿透型其中前者用于外墙外保温系统，后者用于 机械固定 外墙外保温系统。10、A级直径为2.03mm±0.05mm的镀锌低碳钢丝抗拉强度和冷弯试验反复弯曲180°次数应 ≥6 次，抗拉强度指标为 590-740Mpa 。
11、胶粉聚苯颗粒保温浆料抗压强度：从干燥器中取出的试件应尽快进行试验，以免试件 内部的温度、湿度 发生显著的变化。
12、胶粉聚苯颗粒保温浆料湿表观密度试验结果取3次试验结果的算术平均值，保留 3 位有效数字。
(二)选择题(共10题共20分，每题2分)
1、EPS板熔结性的测定按GB/T8812规定进行，试验机支座跨距离应为( C )。
A．150mm B．300mm C．200mm D．220mm
2、膨胀聚苯板垂直于板面方向的抗拉强度测试拉力机的加载速度为( B )。
A．5mm/min B．(5±1)mm/min C．6mm/min D．10mm/min
3、对胶粘剂拉伸粘结原强度试验，试样尺寸为40mm×40mm，试样数量为6件，通过拉力试验机测得一组数据(760N，680N，790N，1130N，860N，750N)，则该胶粘剂拉伸粘结原强度为( A )。
A．0.49MPa B．0.52MPa C．0.50MPa D．0.46MPa
4、膨胀聚苯板胶粘剂拉伸粘接强度中胶粘剂厚度为( C )。
A．1.0mm B．2.0mm C．3.0mm D．1.5mm
5、抹面胶浆开裂应变试验，试样( A )(数量)，试样应放置在室温条件下养护28天。
A．纬向、经向各六条 B．纬向、经向各五条 C．六条 D．五条
6、气密性检测中，所说的标准状态是指( B )
A． 温度293k，气压101.3Pa，空气密度1.202 kg /m3；
B．温度293k，气压101.3kPa，空气密度1.202 kg /m3；
C．温度273k，气压101.3kPa，空气密度1.202kg/m3；
D．温度273k，气压101.3Pa，空气密度1.202 kg /m3；
7、抗裂砂浆拉伸粘结强度试验结果以( C )个试验数据的算术平均值表示。
A．3 B．4 C．5 D．6
8、建筑物围护结构热工缺陷的检测仪器为( B )。
A．热流计 B．红外热像仪 C．导热仪 D．温度计
9、用于胶粉聚苯颗粒外墙外保温系统塑料锚栓单个锚栓抗拉承载力标准值(C25混凝土基层)应不小于( A )kN。
A．0.30 B．0.50 C．0.60 D．0.80
10、钢丝网架水泥聚苯乙烯夹芯板抗冲击性能采用10kg沙袋从高度( B )下落。
A．0.5m B．1.0m C．1.5m D．2.0m
(三)简答题(共4题共12分，每题4分)
1、简述按照JGJ144-2004《外墙外保温工程技术规程》进行胶粘剂与聚苯板、水泥砂浆板浸水拉伸粘结强度原强度的试件成型方法？
（1）与水泥砂浆粘结的试样数量为5个，制备方法：在水泥砂浆底板中部涂胶粘剂，尺寸40mm×40mm，厚度为（3±1）mm。经养护后，用适量的胶粘剂（如环氧树脂）按十字搭接方式粘结砂浆地板。
（2）与EPS板粘结的试样数量为5个，制备方法：将EPS板切割成100mm×100mm×50mm的尺寸，在EPS板一个表面涂上胶粘剂，厚度为（3±1）mm。经养护后，两面用适量的胶粘剂（如环氧树脂）粘结尺寸为100mm×100mm的钢底板。
2、采用快速法测定耐碱网格布耐碱拉伸断裂强力及耐碱断裂强力保留率应符合哪些规定？
首先对10片纬向试样和10 片经向试样测定初始拉伸断裂强力。其余试样放入（23±2）℃、浓度为5%的NaOH水溶液中浸泡（10片纬向试样和10 片经向试样侵入4L溶液中）。
浸泡28d后，取出试样，放入水中漂洗5min，接着用流水冲洗5min，然后在（60±5）℃烘箱中烘1h后取出，在10-25℃换进条件下放置至少24h后测定耐碱拉伸断裂强力，并计算耐碱拉伸断裂强力保留率。
拉伸试验机夹具应夹住试样整个宽度

3、简述胶粉保温浆料干表观密度试件成型方法及养护方法?
成型方法：将3个空腔尺寸为30mm×30mm×30mm的金属试模分别放在玻璃板上，用脱模剂涂刷试模内壁及玻璃板，用油灰刀将标准浆料逐层加满并略高于试模，为防止浆料留下空孔隙，用油灰刀沿试模壁插数次，然后用抹子抹平，制成3个试件。
养护方法：试件成型后用聚乙烯薄膜覆盖，在实验室温度条件下养护7d后拆模，拆模在实验室标准条件养护21d，然后将试件放入（65±2）℃的烘箱中，烘干至恒重，取出放入干燥器中冷却至室温备用。

(四)计算题(共8分)
对某厂家生产的EPS板按GB/T8811对EPS板尺寸稳定性进行测定，测得长宽厚数据如下表，请判断该试样尺寸稳定性是否合格？
试样编号
试验前平均长度mm
试验前平均宽度mm
试验前平均厚度mm
试验后平均长度mm
试验后平均宽度mm
试验后平均厚度mm
1
100.0
99.2
25.02
99.8
99.3
24.98
2
100.2
99.9
25.50
99.9
100.1
25.46
3
99.4
100.2
25.20
99.3
100.1
25.14

三、外墙外保温型式试验(共50分)
（一）填空题(每题1分，共10分)
(1) 耐候性试验试样和状态调节环境条件为：温度10～25℃，相对湿度不应低于50%。
(2) 耐候性试验高温—淋水阶段循环次数 80 次。
(3) 保温浆料系统加热－冷冻阶段在升温阶段，恒温时间不应 小于5 h。
(4)耐候性试验高温—淋水阶段，淋水时水量控制在 1.0-1.5 L/(m2·min)。
(5)外保温系统抗风压性能试验中，试样尺寸应不小于2.0×2.5m 。
(6) 抹面层不透水性试验中，试样由 EPS板 和抹面层组成。
(7) 抹面层不透水性试验中，试样尺寸为 200×200mm 。
(8) 抗冲击性能试验应以 冲击点及其周围开裂 为判定依据。
(9) 外保温系统抹面层不透水性试验，试样周边应 密封 。
(10) 耐候性试验需要的主要试验设备是 外墙外保温耐候性试验装置。

（二）选择题(每题2分，共20分，多选不得分，少选1个，扣1分)

(1)耐候性试验过程中，两个阶段中间的状态调节时间应( B )。
A．至少24h B．至少48h C．至多24h D．至多48h
(2)耐候性试验高温—淋水阶段含( ABC )步骤。
A．升温3h B．淋水1h C．静置2h D．升温8h
(3)耐候性试验后，检验抹面层与保温层的拉伸粘结强度，断缝应切割至( C )。
A．基层墙体表面 B．胶粘剂表面 C．保温层表面 D．玻纤网表面
(4) 外保温系统经耐候性试验后，不得出现( A B C D )等破坏。
A．饰面层起泡 B．饰面层剥落 C．保护层空鼓 D．保护层脱落(5)耐冻融性能试验过程中如需中断试验，应( C )
A．停下来，下次继续做 B．取出试样，静置实验室
C．试样放置于-20℃±2℃的冰箱中 D．试样浸泡在水中
(6)保护层和保温材料的水蒸气渗透性能采用干燥剂法试验时，试验箱内温度应为( C )。
A．25±2℃ B．20±2℃ C．23±2℃ D．-20±2℃
(7)外保温系统吸水量试验中，如果试样抹面层朝下浸入水中，浸泡时间应为( A )。
A．1h B．10h C．24h D．48h
(8)外保温系统吸水量试验后，试验结果的3个数据应如何处理( B )
A．剔除最大值和最小值，取中间值 B．3个试验结果求算术平均值 C．平方和求平均值
(9)抗冲击性能试验中，如果采用竖直自由落体冲击方法，10J性能试验应在距离试样上表面( C )m高度自由降落。
A．0.61 B．1.0 C．1.02 D．2.04
(10)系统热阻制样时( AB )方面应符合受检外保温系统构造规定
A．EPS板拼缝缝隙宽度 B．单位面积内锚栓和金属固定件的数量
C．材料的生产厂家 D．系统的施工单位
（三）简答题(每题5分，共20分)

(1)试阐述耐候试验加热-冷冻阶段试验程序。
①EPS板薄抹灰系统和无网现浇系统耐候性试验加热一冷冻循环5次，每次24h。
1）升温8h 使试样表面升温至50℃并恒温在50±5℃（其中升温时间为1h）
2）降温16h
②保温浆料系统、有网现浇系统和机械固定系统耐候性试验加热一冷冻循环5次，每次24h。
1）升温8h 使试样表面升温至50℃并恒温在50±5℃，恒温时间应不小于5h。
2）降温16h 使试样表面降温至-20℃并恒温在-20±5℃，恒温时间应不小于12h。
(2)保护层水蒸气渗透阻的试样制备应符合哪些规定。
①EPS板试样在EPS班上切割而成
②胶粉EPS颗粒保温浆料试样在预制成型的胶粉EPS颗粒保温浆料板上切割而成
③保护层试样是将保护层做在保温板上经过养护后除去保温材料，并切割成规定尺寸

（3）试阐述抹面层不透水性试验步骤。
试件由EPS板和抹面层组成，试样尺寸为200mm×200mm，EPS板厚度60mm，试样数量2个。将试样中心部位的EPS板除去并刮干净，一直刮到抹面层的背面，刮除部分的尺寸为100mm×100mm。将试样周边密封，使抹面层朝下浸入水槽中，使试样浮在不槽中，底面所受压强为500Pa。浸水时间达到2h时观察是否有水透过抹面层（为便于观察，可在水中添加颜色指示剂）。

(4)试说明耐候性试验试样的尺寸要求并画出示意图。
耐候性试验试样由混凝土墙和被测外保温系统构成，混凝土墙用作基层墙体。试样宽度应不小于2.5mm，高度应不小于2.0mm，面积应不小于6m2。混凝土墙上角处应预留一个宽0.4m高0.6m的洞口，洞口距离边缘0.4m（如图）。外保温系统应包住温凝土墙的侧边。侧边保温板最大厚度为20mm。予留洞口处应安装窗框。如有必要，可对洞口四角做特珠加强处理。

(5)试阐述外保温系统抗风压性能试验的试样破坏形式。
①保温板断裂
②保温板中或保温板与其保护层之间出现分层
③保护层本身脱开
④保温板从固定件上拉出
⑤机械固定件从基底上拔出
⑥保温板从支撑结构上脱离
四、建筑节能现场检测 (共50分)
（一）填空题(每题1分，共10分)
。
(1)非试点小区建筑物平均室温检测持续的时间为 不少于72h 。
(2)建筑物围护结构热工缺陷检测时，建筑物围护结构两侧空气温差的逐时值，检测前至少24h内和检测期间，均不宜低于 10 ℃。(3)建筑物外窗窗口整体密封性能当室外风速大于3.3m/s 时，应停止本项检测。
(4)隔热性能的现场检测仅限于居住建筑物的屋面和 东西 外墙。
(6)居住小区单位采暖耗煤量检测中代表性建筑物的采暖建筑面积应占其同一类建筑物采暖建筑面积的 10% 以上
(7)受检热力入口所对应的总建筑面积不得小于该建筑小区或建筑群的 5% 。
(8)热桥部位内表面温度每栋建筑均应抽检 3 处，且应位于不同的住户内。
(9)室外管网热输送效率应不小于 0.9 。
(10)在室内外计算温度条件下，围护结构热桥部位的内表面温度不应低于 室内空气露点 温度。
（二）选择题(每题2分，共20分，多选不得分，少选1个，扣1分)
(1)建筑物围护结构主体部位传热系数对于轻型围护结构(单位面积比热容小于20kJ/(m2·K)，宜使用 B 采集的数据计算围护结构的热阻。
A．白天 B．夜间 C．全天 D．都行
(2)传热系数的检测应在受检墙体已干透或主体结构施工完成后至少 （D）后进行。
A．28天 B．1个月 C．2个月 D．12个月
(3)受检热力入口数不得小于该建筑小区或建筑群总热力入口数的 B 。
A．5% B．10% C．15% D．50%
(4)建筑物围护结构主体部位的传热系数不应大于设计值的 倍。
A．1.1 B．1.2 C．1.3 D．1.5
(5)下列不属于建筑物围护结构热工缺陷检测范围的是 D 。
A．外表面热工缺陷 B．内表面热桥热工缺陷
C．内表面热工缺陷 D．屋面热工缺陷
(6)建筑物平均室温检测中，每层至少应选取 3 个代表户。
A．1 B．2 C．3 D．4
(7)隔热性能的现场检测应在土建工程完工至少 D 个月后的夏季进行，检测持续时间不得少于24h，数据记录时间间隔不应大于20min。
A．3 B．6 C．3～6 D．12
(8)耗煤量应按批 A 计量和统计。
A．逐日 B．逐周 C．逐月 D．无所谓
(9)建筑围护结构同一个部位的红外热谱图，不应少于 （A）张。
A．2 B．3 C．4 D．5
(10)建筑物单位采暖耗热量的检测应以 A 为基本单位。
A．热力入口 B．单体建筑 C．单元入口 D．小区入口
（三）简答题(每题4分，共12分)
1、简述建筑物围护结构热工缺陷检测分为哪几类？
①外表面热工缺陷
②内表面热桥热工缺陷
③内表面热工缺陷

2、简述热流计和温度传感器的安装方法？
①热流计应直接安装在被测围护结构的内表面上，且应与表面完全接触
②温度传感器应在被测围护结构的两侧表面上安装，内表面温度传感器应靠近热流计安装，外表面温度传感器应宜在与热流计相对应的位置安装。温度传感器连同0.1m长引线应与北侧表面紧密接触，传感器表面的辐射系数应与被测表面基本相同。
（四）计算题(每题4分，共8分)
1、某工程某户型各测温点的结果如下：客厅 30㎡，2个测温头，每个逐时平均温度分别为16.4 ℃，16.2 ℃。
卧室一 15㎡，1个测温头，逐时平均温度18.6 ℃。
卧室二 13.5㎡，1个测温头，逐时平均温度17.4 ℃。
餐厅 10 ㎡，1个测温头，逐时平均温度17.0 ℃。
求该户型室内平均温度。

℃
2、某建筑物外围护结构用热流计法检测，取得的数据如下：
检测数据
项目
1
2
3
4
5
6
7
8
围护结构内表面温度
20.3
20.5
20.7
19.7
19.9
20.1
20.5
20.7
围护结构外表面温度
-1.0
-1.3
-1.1
-1.2
-1.4
-1.7
-1.1
-1.1
热流密度
15.21
15.36
15.11
15.32
15.49
15.52
15.43
15.38
试计算该建筑物外围护结构的传热系数。
