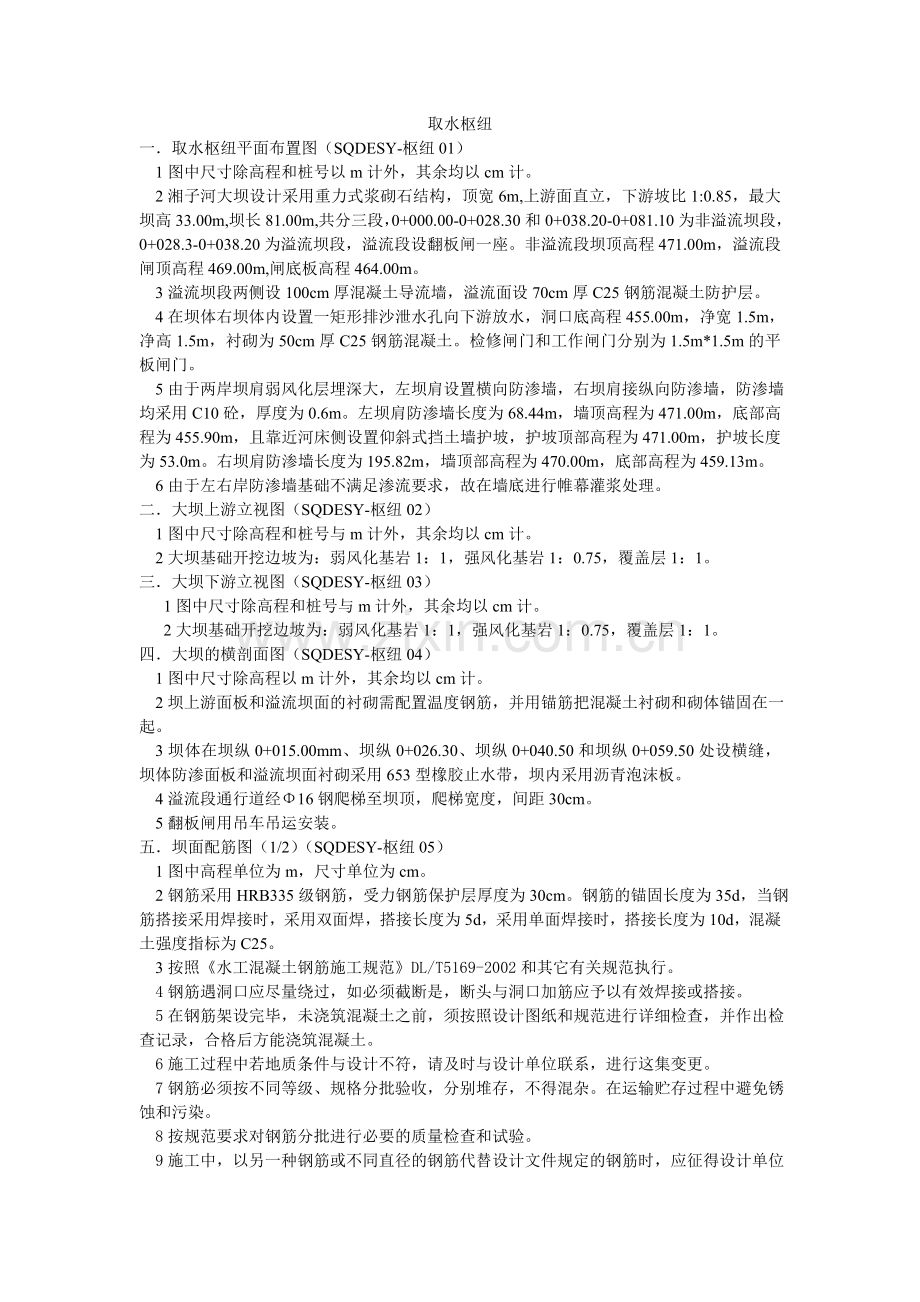

取水枢纽
一． 取水枢纽平面布置图（SQDESY-枢纽01）
1图中尺寸除高程和桩号以m计外，其余均以cm计。
2湘子河大坝设计采用重力式浆砌石结构，顶宽6m,上游面直立，下游坡比1:0.85，最大坝高33.00m,坝长81.00m,共分三段，0+000.00-0+028.30和0+038.20-0+081.10为非溢流坝段，0+028.3-0+038.20为溢流坝段，溢流段设翻板闸一座。非溢流段坝顶高程471.00m，溢流段闸顶高程469.00m,闸底板高程464.00m。
3溢流坝段两侧设100cm厚混凝土导流墙，溢流面设70cm厚C25钢筋混凝土防护层。
4在坝体右坝体内设置一矩形排沙泄水孔向下游放水，洞口底高程455.00m，净宽1.5m，净高1.5m，衬砌为50cm厚C25钢筋混凝土。检修闸门和工作闸门分别为1.5m*1.5m的平板闸门。
5由于两岸坝肩弱风化层埋深大，左坝肩设置横向防渗墙，右坝肩接纵向防渗墙，防渗墙均采用C10砼，厚度为0.6m。左坝肩防渗墙长度为68.44m，墙顶高程为471.00m，底部高程为455.90m，且靠近河床侧设置仰斜式挡土墙护坡，护坡顶部高程为471.00m，护坡长度为53.0m。右坝肩防渗墙长度为195.82m，墙顶部高程为470.00m，底部高程为459.13m。
6由于左右岸防渗墙基础不满足渗流要求，故在墙底进行帷幕灌浆处理。
二． 大坝上游立视图（SQDESY-枢纽02）
1图中尺寸除高程和桩号与m计外，其余均以cm计。
2大坝基础开挖边坡为：弱风化基岩1：1，强风化基岩1：0.75，覆盖层1：1。
三． 大坝下游立视图（SQDESY-枢纽03）
1图中尺寸除高程和桩号与m计外，其余均以cm计。
2大坝基础开挖边坡为：弱风化基岩1：1，强风化基岩1：0.75，覆盖层1：1。
四． 大坝的横剖面图（SQDESY-枢纽04）
1图中尺寸除高程以m计外，其余均以cm计。
2坝上游面板和溢流坝面的衬砌需配置温度钢筋，并用锚筋把混凝土衬砌和砌体锚固在一起。
3坝体在坝纵0+015.00mm、坝纵0+026.30、坝纵0+040.50和坝纵0+059.50处设横缝，坝体防渗面板和溢流坝面衬砌采用653型橡胶止水带，坝内采用沥青泡沫板。
4溢流段通行道经Φ16钢爬梯至坝顶，爬梯宽度，间距30cm。
5翻板闸用吊车吊运安装。
五． 坝面配筋图（1/2）（SQDESY-枢纽05）
1图中高程单位为m，尺寸单位为cm。
2钢筋采用HRB335级钢筋，受力钢筋保护层厚度为30cm。钢筋的锚固长度为35d，当钢筋搭接采用焊接时，采用双面焊，搭接长度为5d，采用单面焊接时，搭接长度为10d，混凝土强度指标为C25。
3按照《水工混凝土钢筋施工规范》DL/T5169-2002和其它有关规范执行。
4钢筋遇洞口应尽量绕过，如必须截断是，断头与洞口加筋应予以有效焊接或搭接。
5在钢筋架设完毕，未浇筑混凝土之前，须按照设计图纸和规范进行详细检查，并作出检查记录，合格后方能浇筑混凝土。
6施工过程中若地质条件与设计不符，请及时与设计单位联系，进行这集变更。
7钢筋必须按不同等级、规格分批验收，分别堆存，不得混杂。在运输贮存过程中避免锈蚀和污染。
8按规范要求对钢筋分批进行必要的质量检查和试验。

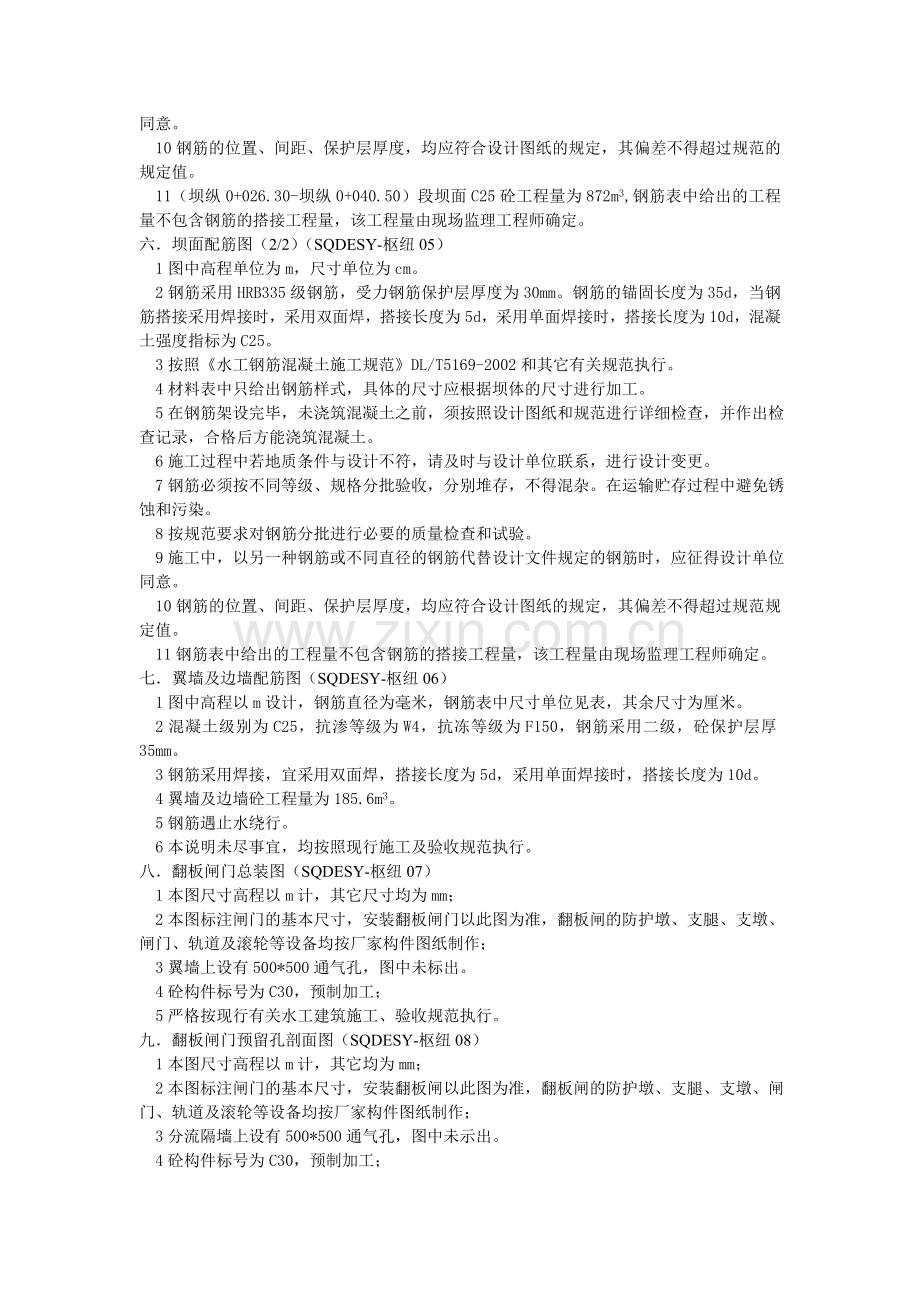

9施工中，以另一种钢筋或不同直径的钢筋代替设计文件规定的钢筋时，应征得设计单位同意。
10钢筋的位置、间距、保护层厚度，均应符合设计图纸的规定，其偏差不得超过规范的规定值。
11（坝纵0+026.30-坝纵0+040.50）段坝面C25砼工程量为872m3,钢筋表中给出的工程量不包含钢筋的搭接工程量，该工程量由现场监理工程师确定。
六． 坝面配筋图（2/2）（SQDESY-枢纽05）
1图中高程单位为m，尺寸单位为cm。
2钢筋采用HRB335级钢筋，受力钢筋保护层厚度为30mm。钢筋的锚固长度为35d，当钢筋搭接采用焊接时，采用双面焊，搭接长度为5d，采用单面焊接时，搭接长度为10d，混凝土强度指标为C25。
3按照《水工钢筋混凝土施工规范》DL/T5169-2002和其它有关规范执行。
4材料表中只给出钢筋样式，具体的尺寸应根据坝体的尺寸进行加工。
5在钢筋架设完毕，未浇筑混凝土之前，须按照设计图纸和规范进行详细检查，并作出检查记录，合格后方能浇筑混凝土。
6施工过程中若地质条件与设计不符，请及时与设计单位联系，进行设计变更。
7钢筋必须按不同等级、规格分批验收，分别堆存，不得混杂。在运输贮存过程中避免锈蚀和污染。
8按规范要求对钢筋分批进行必要的质量检查和试验。
9施工中，以另一种钢筋或不同直径的钢筋代替设计文件规定的钢筋时，应征得设计单位同意。
10钢筋的位置、间距、保护层厚度，均应符合设计图纸的规定，其偏差不得超过规范规定值。
11钢筋表中给出的工程量不包含钢筋的搭接工程量，该工程量由现场监理工程师确定。
七． 翼墙及边墙配筋图（SQDESY-枢纽06）
1图中高程以m设计，钢筋直径为毫米，钢筋表中尺寸单位见表，其余尺寸为厘米。
2混凝土级别为C25，抗渗等级为W4，抗冻等级为F150，钢筋采用二级，砼保护层厚35mm。
3钢筋采用焊接，宜采用双面焊，搭接长度为5d，采用单面焊接时，搭接长度为10d。
4翼墙及边墙砼工程量为185.6m3。
5钢筋遇止水绕行。
6本说明未尽事宜，均按照现行施工及验收规范执行。
八． 翻板闸门总装图（SQDESY-枢纽07）
1本图尺寸高程以m计，其它尺寸均为mm；
2本图标注闸门的基本尺寸，安装翻板闸门以此图为准，翻板闸的防护墩、支腿、支墩、闸门、轨道及滚轮等设备均按厂家构件图纸制作；
3翼墙上设有500*500通气孔，图中未标出。
4砼构件标号为C30，预制加工；
5严格按现行有关水工建筑施工、验收规范执行。
九． 翻板闸门预留孔剖面图（SQDESY-枢纽08）
1本图尺寸高程以m计，其它均为mm；
2本图标注闸门的基本尺寸，安装翻板闸以此图为准，翻板闸的防护墩、支腿、支墩、闸门、轨道及滚轮等设备均按厂家构件图纸制作；
3分流隔墙上设有500*500通气孔，图中未示出。
4砼构件标号为C30，预制加工；
5严格按现行有关水工建筑施工、验收规范执行。
十．翻板闸门预留坑平面布置图（SQDESY-枢纽09）
1本图尺寸高程以m计，其他尺寸均为mm；
2本图标注闸门的基本尺寸，安装翻板闸门以此图为准，翻板闸的防护墩、支腿、支墩、闸门、轨道及滚轮等设备均按厂家构件图纸制作；
3分流隔墙上设有500*500通气孔，图中未示出。
4砼构件标号为C30，预制加工；
5严格按现行有关水工建筑施工、验收规范执行。
十一.大坝固结灌浆机锚杆孔位平面图（SQDESY-枢纽10）
1图中尺寸除高程以m计，其余均以cm计。
2图中固结灌浆排距2.6m，孔距3m，梅花形布置，孔深为建基面以下5m，局部不良地质地段需加强固结灌浆处理的，施工现场确定。灌浆孔均垂直于建基面，先灌第1排序，分两序从一序孔到二序孔依次灌浆，单孔自上而下分段灌注，分段长度是2m。
3坝基边线内侧钻孔应待基础开挖后按帷幕灌浆设计高程砌筑灌浆盖重层。并预埋D75PVC灌浆管，灌浆孔与锚筋局部有冲突时适当调整灌浆孔位置。
4固结灌浆施工技术要求：灌浆应在盖重达到设计强度后进行，施工方法为:机具就位、钻孔、自上而下分段灌浆、冲洗管路、孔口回浆等。
5施工参数：钻孔采用回转钻进，孔径75mm，孔位偏差不大于100mm，钻孔偏斜率不应超过0.45%。各灌浆段冲洗后，孔底沉积厚度不得超过20cm，有效深度应超过设计底线深度30cm；设计灌浆压力1MPa，流量50L/min，浓度1.4g/cm3。
6灌浆应尽快达到设计压力，灌浆浆液应由稀至浓逐级更换。灌浆浆液水灰比可在5、3、2、1、0.8、0.6等六个比级中选择，配合比变换应通过室内浆材试验和现场工艺试验确定。
7灌浆结束条件和封孔：在某段最大压力下，注入率不大于1L/min后，继续关注30min，可结束灌浆。灌浆孔采用全孔灌浆封孔法。
8质量标准和检查方法：以检查孔压水试验成果，渗透系数不高于1*10-5，透水率q<3Lu，结合分析施工记录、成果资料和检查测试成果综合评价。检查孔压水试验在灌浆段结束14d后进行。
9本说明参数仅供参考，施工前应根据相关规范做好灌浆试验，复核并调整各参数值，以确保灌浆质量。
10锚杆共布设4排，采用正方形布置，排距1.5m，间距1.5m，锚杆锚固深度基岩内为3m，坝基内2.5m，锚杆钻孔均垂直于建基面。
11锚杆采用边宽22mm纽绞方刚制作，单根长度6m，采用水泥浆粘锚。
十二.基础加固横剖面图（SQDESY-枢纽11）
1图中尺寸除高程以m计外，其余均以cm计。
2锚杆及固结灌浆孔均垂直于建基面。
3固结灌浆孔、锚杆和帷幕灌浆孔局部有冲突的地方可以适当调整。
4帷幕及坝基内固结灌浆在盖重层内预埋灌浆管，采用PVC管，直径为75mm。
5锚杆采用边宽22mm纽绞方钢制作，单根长度6m，采用水泥浆粘锚。
6固结灌浆顺序为：从1排序开始依次进行。
7局部不良地质地段需加强固结灌浆处理的，施工现场确定。
8帷幕灌浆布置另见详图。
十三.坝基帷幕灌浆设计图（SQDESY-枢纽12）
1图中尺寸除高程以m计外，其余均以cm计。
2图中帷幕灌浆孔距为3m，深入到相对隔水层下4m。灌浆孔幕向上游倾斜5。，分两序从一序到二序依次灌浆，单孔自下而上分段灌浆，分段长度5-6m。
3帷幕灌浆轴线工程地质和水文地质根据Ⅲ-Ⅲ剖面相应段推得，可根据钻孔取样成果调整，基础开挖后按设计高程砌筑灌浆盖重层，并预埋D75PVC管。
4帷幕灌浆施工技术要求：灌浆应在盖重达到设计强度后进行，施工方法为：机具就为、钻孔、自上而下分段灌浆、冲洗管路、孔口回浆等。
5施工参数：钻孔采用回转钻进，孔径75mm，孔位偏差不大于100mm，钻孔偏斜率不应超过0.45%。各灌浆段冲洗后，孔底沉积厚度不得超过20cm，有效深度应超过设计底线深度30cm；设计灌浆压力1MPa，流量50L/min，浓度1.4g/cm3。
6灌浆应尽快达到设计压力，灌浆浆液应由稀至浓逐级京戏换。帷幕灌浆浆液水灰比可在5、3、2、1、0.8、0.6等六个比级中选择，配合比变换应通过室内浆材试验和现场工艺试验确定。
7灌浆结束条件和封孔：在某段最大压力下，注入率不大于1L/min后，继续关注30min，可结束灌浆。灌浆孔采用全孔灌浆封孔法。
8质量标准和检查方法：以检查孔压水试验成果，渗透系数不高于1*10-5，透水率q<3Lu，结合分析施工记录、成果资料和检查测试成果综合评价。检查孔压水试验在灌浆段结束14d后进行。
9本说明参数仅供参考，施工前应根据相关规范做好灌浆试验，复核并调整各参数值，以确保灌浆质量。
十四.坝基帷幕灌浆工程量表（SQDESY-枢纽13）
1图中尺寸除高程以m计外，其余均以cm计。
2图中帷幕灌浆孔距为3m，深入到相对隔水层下4m。灌浆孔幕向上游倾斜5。，分两序从一序到二序依次灌浆，单孔自下而上分段灌浆，分段长度5-6m。
3帷幕灌浆轴线工程地质和水文地质根据Ⅲ-Ⅲ剖面相应段推得，可根据钻孔取样成果调整，基础开挖后按设计高程砌筑灌浆盖重层，并预埋D75PVC管。
4帷幕灌浆施工技术要求：灌浆应在盖重达到设计强度后进行，施工方法为：机具就为、钻孔、自上而下分段灌浆、冲洗管路、孔口回浆等。
55施工参数：钻孔采用回转钻进，孔径75mm，孔位偏差不大于100mm，钻孔偏斜率不应超过0.45%。各灌浆段冲洗后，孔底沉积厚度不得超过20cm，有效深度应超过设计底线深度30cm；设计灌浆压力1MPa，流量50L/min，浓度1.4g/cm3。
6灌浆应尽快达到设计压力，灌浆浆液应由稀至浓逐级京戏换。帷幕灌浆浆液水灰比可在5、3、2、1、0.8、0.6等六个比级中选择，配合比变换应通过室内浆材试验和现场工艺试验确定。
7灌浆结束条件和封孔：在某段最大压力下，注入率不大于1L/min后，继续关注30min，可结束灌浆。灌浆孔采用全孔灌浆封孔法。
8质量标准和检查方法：以检查孔压水试验成果，渗透系数不高于1*10-5，透水率q<3Lu，结合分析施工记录、成果资料和检查测试成果综合评价。检查孔压水试验在灌浆段结束14d后进行。
9本说明参数仅供参考，施工前应根据相关规范做好灌浆试验，复核并调整各参数值，以确保灌浆质量。
十五.左、右岸防渗工程设计图（SQDESY-枢纽14）
1图中高程以m计，尺寸以mm计。
2防渗墙混凝土标号为C10，导墙混凝土标号为C20，导墙钢筋采用一级钢筋，混凝土保护层厚度为35mm。
3图中给出的钢筋量为10m段的工程量，导墙每隔10m长度即进行分缝，对于不是10m长度的导墙段，施工单位可根据实际情况进行钢筋加工，不再提供钢筋图。
4左坝肩防渗墙长度为60.30m，右坝肩防渗墙长度为208.50m，防渗墙全长268.80m，防渗墙施工时在两侧设施工导墙，具体布置见“混凝土导墙剖面图”。
5防渗墙基础介于强风化下限于弱风化上限之间，由于防渗墙的基础透水性不满足要求，故在基础底部设置帷幕灌浆，帷幕采用单排，孔距为1.5m具体的施工方法参看相关规范。
6帷幕灌浆底高程根据地质提供资料，在实际工程中，应根据现场的试验确定。
7在进行帷幕灌浆的时候，要在墙底进行Φ150PVC管的预埋，预埋管长度为2m，保证灌浆的顺利施工。
十六.取水口平面布置图（SQDESY-枢纽15）
1图中高程单位为米，其余尺寸单位为厘米。
2本设计取水口包括取水口挡墙、引水钢管和穿帷幕墙镇墩三部分；
3基础开挖边坡按碎石和基岩分别控制，碎石为1:1，基岩为1:0.5。
4镇墩采用C20素混凝土，混凝土必须达到设计强度，方能进行管道水压试验；进行水压试验时，在试压前墩顶暂不回填土，待试验合格后再回填土至地面，并应分层夯实与管线回填夯实内容相同，回填完毕后再进行帷幕灌浆；
5取水口控制闸阀采用输水管0+095闸阀控制；
6坐标系统和高程系统有测量单位提供。
十七.坝顶栏杆结构图（SQDESY-枢纽17）
1图中尺寸除高程以m计外，其余均以cm计。
2坝顶栏杆只设在非溢流段上下游。
3栏杆基座由预埋件固定。
十八.泄洪洞闸剖面图（（一）SQDESY-枢纽18）
1图中尺寸除高程以m计外，其余均以cm计。
2材料：砼为C25W4F150，钢筋为HRB335。
3检修闸门和工作闸门分别为1.5m*1.5m的平板闸门。
4泄水洞顶不设帷幕灌浆孔和坝基排水孔。
5泄洪洞顶排水孔深入围岩3m，排距为4m，回填灌浆孔深入围岩5m，排距为4m。
十九. 泄洪洞闸剖面图（（二）SQDESY-枢纽19）
1图中尺寸除高程以m计外，其余均以cm计。
2放水塔工作闸门和检修闸门间距为1.78m，中间采用掏空形式。在455.50m高程处设50m厚检修平台，平台边缘与水塔边墙用Φ20锚筋锚固，锚筋间距30cm，深入两侧的长度分别为20cm。
二十.挑流段及泄洪洞下段钢筋图（SQDESY-枢纽20）
1图中高程以m计，钢筋直径为毫米，钢筋表中尺寸单位见表，其余尺寸为厘米。
2混凝土级别为C25，抗渗等级为W4，抗冻等级为F150，钢筋采用二级，砼保护层厚35mm。
3钢筋采用焊接，宜采用双面焊，搭接长度为5d，采用单面焊接时，搭接长度为10d。
4挑流段砼工程量为19.0m3，泄洪洞下段工程量为58.0 m3。
5钢筋遇止水绕行。
6本说明未尽事宜，均按照现行施工验收规范执行。
二十一.泄洪洞钢筋图（（1/2）SQDESY-枢纽21）
1图中高程以m计，钢筋直径为毫米，钢筋表中尺寸单位见表，其余尺寸为厘米。
2混凝土级别为C25，抗渗等级为W4，抗冻等级为F150，钢筋采用二级，砼保护层厚35mm。
3钢筋采用焊接，宜采用双面焊，搭接长度为5d，采用单面焊接时，搭接长度为10d。
4泄洪洞上段及闸室砼工程量为135.5 m3。
5钢筋遇止水绕行。
6本说明未尽事宜，均按照现行施工验收规范执行。
二十二. 泄洪洞钢筋图（（2/2）SQDESY-枢纽21）
1图中钢筋直径为毫米、钢筋表中尺寸单位见表，其余尺寸为厘米。
2混凝土级别为C25，抗渗等级为W4，抗冻等级为F150，钢筋采用二级，砼保护层厚35mm。
3钢筋采用焊接，宜采用双面焊，搭接长度为5d，采用单面焊接时，搭接长度为10d。
4泄洪洞上段及闸室砼工程量为135.5 m3。
5钢筋遇止水绕行。
6本说明未尽事宜，均按照现行施工验收规范执行。
二十三.泄洪洞闸门结构图（SQDESY-枢纽22）
1长度单位为毫米。
2表中未示数据数值均为0.
3闸门共两扇，一扇为检修闸门，一扇为工作闸门。闸门数据以厂家实物为准。
4启闭机选用QPQ1X8，启门力为80KN，启闭机共两台。
二十四.泄洪洞闸门启闭机结构图（SQDESY-枢纽23）
1单位：mm；
2配用手电两用螺杆启闭机，启门力80KN，闭门力40KN；
3安装闸门、启闭机时将定位螺栓焊接在一期砼中预埋件上。一期砼中预埋的定位钢板厚度不小于16mm，背后的锚筋与钢筋网焊接牢固；
4启闭机螺杆长度根据现场情况确定；
5闸门及启闭机的防腐应符合《水工金属结构防腐蚀规范》SL105-2007的相关规定，其金属表面清洁度不低于Sa2.5级。
二十五.大把基础开挖图（SQDESY-枢纽24）
1图中尺寸除高程和桩号以m计外，其余均为cm计。
2大坝基础开挖边坡为：弱风化基岩1:1，强风化基岩1:0.75，覆盖层1:1。
