工地管理系统的使用.doc

工地管理系统的使用

一．系统的进入 1
二．刷卡测试 2
三．设置管理系统参数 5
四．入口、出口开闸测试 8
一．系统的进入
1．点击工地管理中的 通道监控

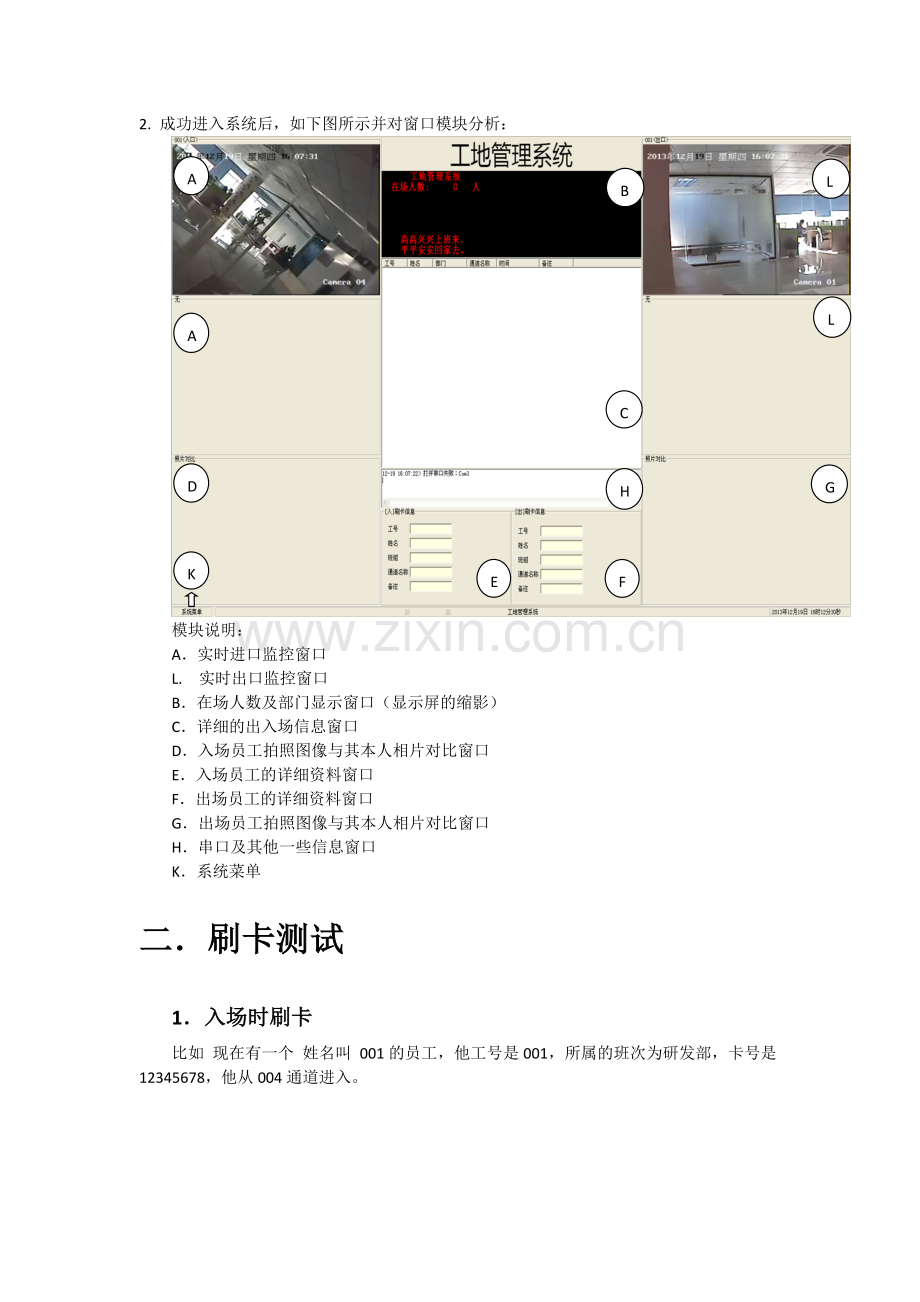

2. 成功进入系统后，如下图所示并对窗口模块分析：
C
B
A
G
L
L
D
A
E
F
H
K

模块说明：
A． 实时进口监控窗口
L. 实时出口监控窗口
B．在场人数及部门显示窗口（显示屏的缩影）
C．详细的出入场信息窗口
D．入场员工拍照图像与其本人相片对比窗口
E．入场员工的详细资料窗口
F．出场员工的详细资料窗口
G．出场员工拍照图像与其本人相片对比窗口
H．串口及其他一些信息窗口
K．系统菜单
二．刷卡测试
1．入场时刷卡
比如 现在有一个 姓名叫 001的员工，他工号是001，所属的班次为研发部，卡号是12345678，他从004通道进入。

那么当他在入场刷卡时：
D（入场员工拍照图像与其本人相片对比窗口《左下方》）显示的图样：

B（在场人数及部门显示窗口），C（详细的出入场信息窗口），F（出场员工的详细资料窗口），H（串口及其他一些信息窗口）显示的图样：

2．出场时刷卡
比如 现在有一个 姓名叫 001的员工，他工号是001，所属的班次为研发部，卡号是12345678，他现在在场内，他要从004通道出场。
那么当他在出场时刷卡时：
G（出场员工拍照图像与其本人相片对比窗口《右下方》）显示的图样：

B（在场人数及部门显示窗口），C（详细的出入场信息窗口），F（出场员工的详细资料窗口），H（串口及其他一些信息窗口）显示的图样：

三．设置管理系统参数

选择K（系统菜单）中的设置，单击后，将跳出如下图：
e
b
C
a
d

模块说明：
a． 视频和图片设置模块，主要用于调整预览视频高度，原始照片宽度及拍照图片宽度的尺寸。
b． 其他设置模块，主要是设置标题文字和滚动栏文字。
c． 大显示屏设置模块，主要是设置显示屏串口号（后面有一个测试按钮主要用来测试该串口是否存在），显示屏B（在场人数及部门显示窗口）的第几行显示什么内容，刷卡人的信息，在场人数及班组在显示屏上的起始的显示位置和你想要关注部门（班组）的设置以及显示屏刷新时间。
d． 设置是否自启和进出口是否要确认的模块，主要设置是否随系统自启及当用户刷卡（无论进出）的时候，是否让其卡号进入内场还是外场。
e． 设置不同分辨率需要不同视频高度和图片宽度模块，主要是提供一些不同分辨率，所需要的视频高度和图片宽度的默认值。

1. 设置预览高度为300，其他的参数不变，a模块显示：

保存再进入系统后，A（实时监控窗口）模块高度将会变化如下：
改变后的高度
原高度

2．添加特殊班组名称，部门之间有逗号隔开，那么c模块显示：

保存退出后，再次进入，B（在场人数及部门显示窗口）模块将如图所示

会在黑色窗口的第三行开始显示，技术部和水泥部，这里显示有个条件，就是该部门必须有人，不管有没有人在不在场内。

3 ．设置进出口需要确认（d模块），如图：

那么在每个员工进出口刷卡时，都需管理员硬件确认，这样这个员工的卡号就会显示是在场内还是场外。

4. 设置适合本电脑的屏幕的分辨率的图片，这里有提供了两种默认的显示图片的大小（左下角e模块）

比如 单击 1024*768，那么a模块会显示：

将还原预览视频高度，原始照片宽度，拍照图片宽度的一个默认值，点击保存后，下次进入系统，即生效，图显示就是成功登录系统所显示的图像。

四．入口、出口开闸测试
1. 选择K（系统菜单），单击后，鼠标放到 罗拉上，出现如下：

当你单击 入口开闸或是出口开闸时，软件会自动发送一个信号，使相应的闸门开启，让人或车通过。这个功能适合当有访客时或者在测试软件与闸口是否连通时使用。
