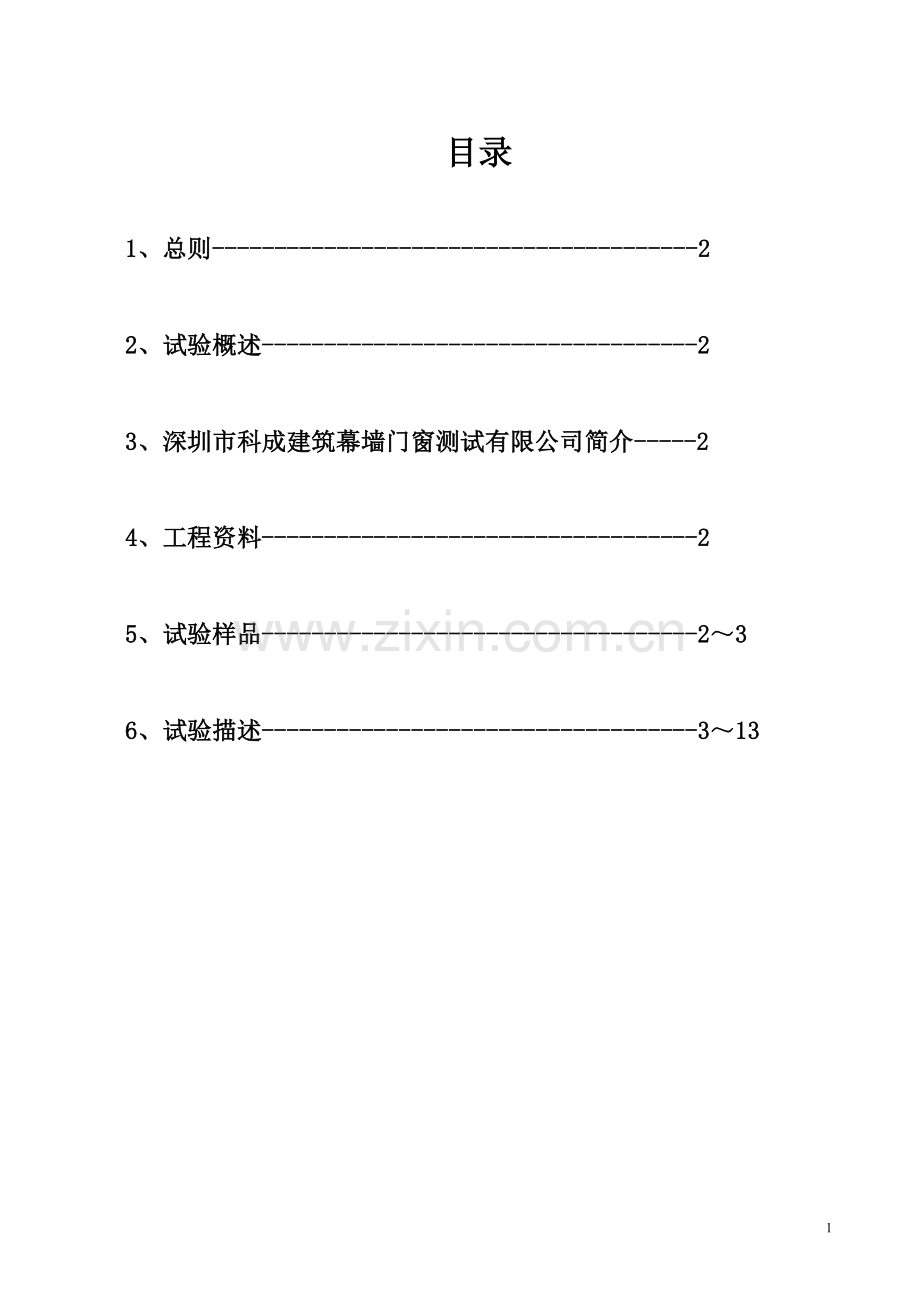

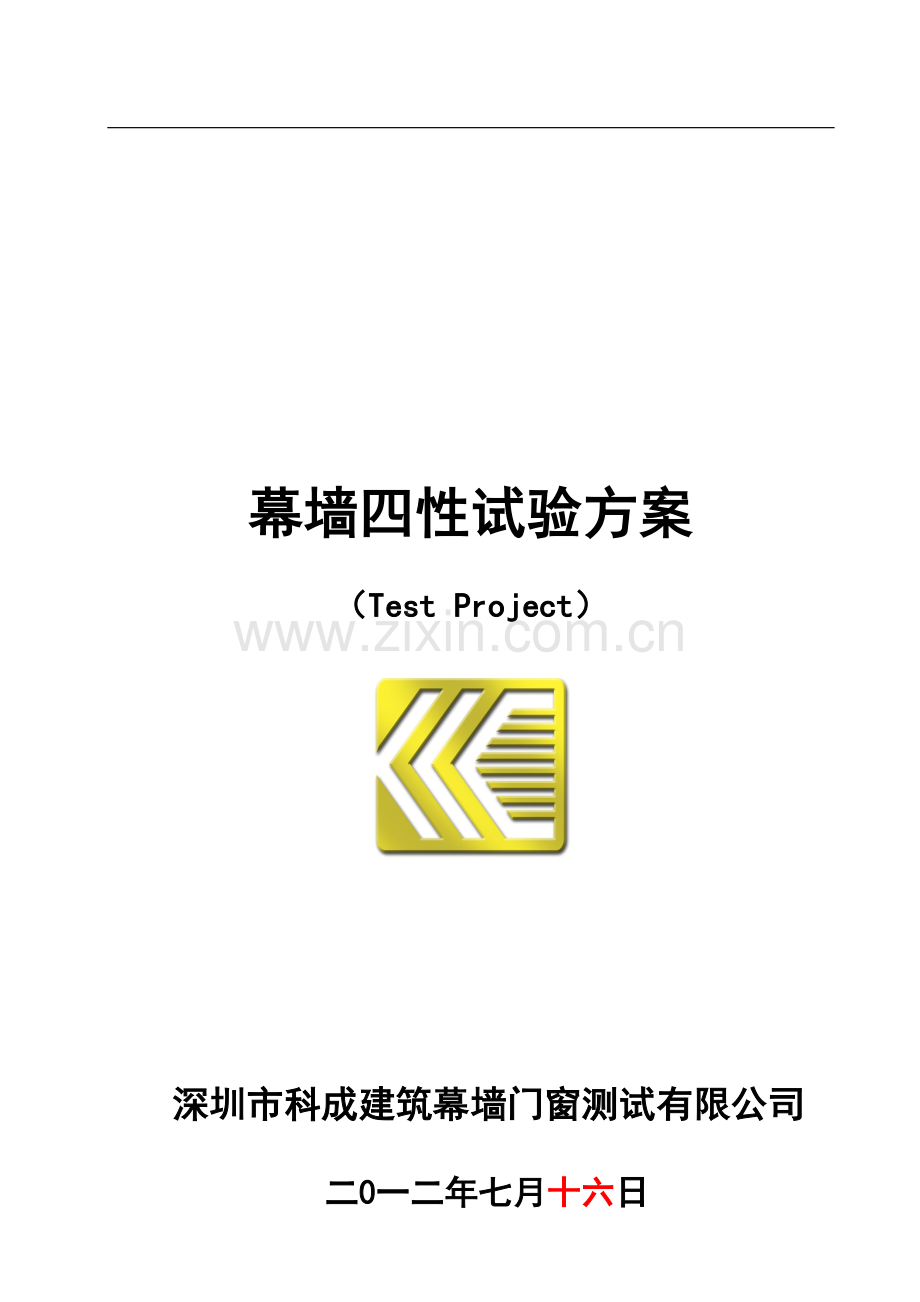

幕墙四性试验方案（Test Project）深圳市科成建筑幕墙门窗测试有限公司二0一二年七月十六日目录1、总则-22、试验概述-23、深圳市科成建筑幕墙门窗测试有限公司简介-24、工程资料-25、试验样品-236、试验描述-3131、 总则本方案的主要内容是XXX工程幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测的试验方法及试验过程，本试验将根据如下的细则，在测试箱内模拟条件对实际样品进行检测，以确保其满足安全性及使用功能方面的要求。2、 试验概述气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测3、深圳市科成建筑幕墙门窗测试有限公司简介（见科成公司简介画册）4、工程资料工程名称：工程地址：委 托 方：设计单位：幕墙施工单位：试验基地：5、试验样品样品应与实际工程中的截面大小，建筑师认可的材料相一致，原则上不同结构或不同材料的幕墙至少分别送样一幅进行检测，每幅样品的高度至少有一个层高，宽度不少于二个分格；检测样品由委托方进行取样和送检，样品的施工及安装方法也与实际施工现场的安装相一致；送样检测要有工程监理进行见证。 样品尺寸：4090mm(宽)3925mm (高)（含8片固定玻璃，1个开启扇）的玻璃幕墙试件。 面板：东莞市龙辉建筑玻璃有限公司产双钢化中空LOW-E深蓝灰色玻璃：厚（8+12A+8）mm。 结构材料：铝型材：佛山市三水凤铝铝业有限公司产G200A-01立柱，壁厚：4.0mm；横梁壁厚：4.0mm；窗扇料壁厚：4.0mm。密封胶：广州新展有机硅有限公司产双组份结构胶和SJS-7100耐候胶。设计风荷载：风荷载标准值为：WK=4.240kPa。设计水密性能：要求达到国标GB/T 21086-2007 3级： 固定部分1000 Pa，开启部分500 Pa.设计气密性能：要求达到国标GB/T 21086-2007 3级：幕墙整体：1.2m3/（m2h）qA0.5；开启部分：1.5m3/（mh）qL0.5。设计平面内变形性能：要求达到国标GB/T 18250-2000 2 级（1/3001/200）。检测设备：测试箱体能检测的样品尺寸为宽12m高9m或宽6m高9m及宽6m高11m，宽高方向可无级调节加压系统能提供的最大正压及负压为12KPa压力测量装置的能力可达12Kpa，测量精度达到5/1000喷淋供水装置能以2.06.0升/分钟/平方米的可调速率进行淋水11路高精度位移测量装置能方便的测量杆件的挠度，测量精度达到2/1000高精度数字风速测量装置用于测量空气流量本公司的幕墙检测控制系统，采用全电脑自控，对各检测数据进行自动采集、分析、计算、打印。6、试验描述6.1 气密性能检测（检测依据为：建筑幕墙气密、水密、抗风压性能检测方法（GB/T 15227-2007）第4.1条）6.1.1检测项目幕墙试件的气密性能，检测100Pa压力差整体幕墙试件单位面积空气渗透量。6.1.2检测装置检测装置由压力箱、供压系统、电脑测控系统及试件安装系统组成。6.1.3 检测方法6.1.3.1检测前准备试件安装完毕后应进行检查，符合设计要求后才可进行检测。检测压差顺序见图1。正压力差/Pa 500 负压力差/Pa 时间 预备加压 检测加压 预备加压 检测加压注：图中符号表示将试件的可开启部分开关5次图1 检测加压顺序示意图6.1.3.2预备加压在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa，持续时间为3s，加压速度宜为100Pa/s。然后待压力回零后开始进行检测。6.1.3.3渗透量的检测6.1.3.3.1 附加渗透量的测定充分密封试件上的镶嵌缝隙，然后按照图1逐级加压，每级压力作用时间应大于10s，先逐级加正压，后逐级加负压。记录各级的检测值。6.1.3.3.2 总渗透量的测定去除试件上所加密封措施后进行检测。检测程序同6.1.3.3.1。6.1.3.3.3 固定部分空气渗透量将试件上的可开启部分的开启缝隙密封起来后进行检测。检测程序同6.1.3.3.16.1.4 检测值的处理（由电脑自动采集、计算）6.1.4.1计算a)分别计算出正压检测升压和降压过程中在100Pa压差下的两次附加渗透量检测值的平均值 、两个总渗透量检测值的平均值，两个固定部分渗透检测值，则100Pa压差下整体幕墙试件（含可开启部分）的空气渗透量和可开启部分空气渗透量即可按式（1）计算： （1） 式中：整体幕墙试件（含开启部分）的空气渗透量，m3/h； 两次总渗透量检测值的平均值，m3/h；两个附加渗透量检测值的平均值，m3/h；试件可开启部分空气渗透值，m3/h； 两个固定部分渗透量检测值的平均值，m3/h；b)利用式（2）将和分别换算成标准状态的渗透量值和值。 （2）式中：标准状态下通过整体幕墙试件（含可开启部分）空气渗透量，m3/h；标准状态下通过试件可开启部分空气渗透量值，m3/h；P 试验室气压值，kPa； T 试验室空气温度值，K。c)将值除以试件总面积A，即可得出在100Pa下，整体幕墙试件（含可开启部分）单位面积的空气渗透量（m3/（m2h）值，即式（3）： （3）式中：在100Pa下，整体幕墙试件（含可开启部分）单位面积的空气渗透量，m3/（m2h）； A 试件总面积，m2。d) 将值除以试件可开启部分开启缝长l，即可得出在100Pa下，幕墙试件可开启部分单位开启缝长的空气渗透量（m3/（mh）值，即式（3）： （4）式中：在100Pa下，试件可开启部分单位缝长的空气渗透量，m3/（mh）； l 试件可开启部分缝长，m。e)负压检测时的结果，也采用同样的方法，分别按式（1）式（4）进行计算。6.1.4.2分级指标值的确定采用由100Pa检测压力差下的计算值值或值，按式（5）或式（6）换算为10Pa压力差下的相应值值或值。以试件的值或值确定按面积和按缝长各自所属的级别，取最不利的级别定级。 （5） （6）式中：100Pa作用压力差下试件单位面积空气渗透量值，m3/（m2h）；10Pa作用压力差下试件单位面积空气渗透量值，m3/（m2h）；100Pa作用压力差下试件单位开启缝长空气渗透量值，m3/（m2h）；10Pa作用压力差下试件单位开启缝长空气渗透量值，m3/（m2h）；6.2 水密性能检测（检测依据为：建筑幕墙气密、水密、抗风压性能检测方法（GB/T 15227-2007）第4.2条）6.2.1 检测项目幕墙试件的水密性能，检测幕墙试件发生严重渗漏时工程检测的最大压力差值。6.2.2检测装置检测装置由压力箱、供压系统、电脑测控系统、淋水装置及试件安装系统组成。6.2.3 检测方法6.2.3.1 检测前准备试件安装完毕后应进行检查，符合设计要求后才可进行检测。本工程的水密性能检测采用波动加压法（工程所在地为热带风暴和台风地区的工程检测,应采用波动加压法）。水密性能最大检测压力峰值应不大于抗风压安全检测压力值。6.2.3.2 波动加压法按照图2、表1顺序加压，并按以下步骤操作：表1 波动加压顺序表加 压 顺 序123波动压力值上限值(Pa)-6251250平均值(Pa)05001000下限值(Pa)-375750波动周期(s)-55每级加压时间(min)101515注：图中符号表示将试件的可开启部分开关5次图2 波动加压示意图a)预备加压：施加三个压力脉冲。压力差值为500Pa。加载速度约为100Pa/s，压力稳定作用时间为3s,泄压时间不少于1s。b)淋水：对整个幕墙试件均匀地淋水，淋水量为4L/m2.min。c)加压：在稳定淋水的同时施加波动压力。加压至幕墙开启部分部位水密性能指标值（500Pa）, 波动压力作用时间为15min或幕墙开启部位产生严重渗漏为止；再加压至幕墙固定部位水密性能指标值（1000Pa）, 波动压力作用时间为15min或幕墙固定部位产生严重渗漏为止。 d）观察记录：在逐级升压及持续作用过程中，观察并参照表2记录渗漏状态及部位。表2 渗漏状态符号表渗 漏 状 态符号试件内侧出现水滴水珠联成线,但未渗出试件界面局部少量喷溅持续喷溅出试件界面持续流出试件界面注：1.后两项为严重渗漏。2.稳定加压和波动加压检测结果均采用此表。6.2.4 分级指标值的确定 以未发生严重渗漏时的最高压力差值进行评定。6.3 抗风压性能检测（检测依据为：建筑幕墙气密、水密、抗风压性能检测方法（GB/T 15227-2007）第4.3条）6.3.1检测项目幕墙试件的抗风压性能，检测变形不超过允许值且不发生结构损坏的最大压力差值。包括：变形检测、反复加压检测、安全检测。幕墙试件的主要构件在风荷载标准值作用下最大允许相对面法线挠度。6.3.2检测装置检测装置由压力箱、供压系统、电脑测控系统及试件安装系统组成。6.3.3 检测方法检测加压程序见图3本工程样品检测的最大P3=WK =4.240 kPa (安全检测压力) P1= WK /2.5=1.696 kPa (变形检测压力) P2=1.5 P1=2.544 kPa (反复加压检测压力)注：图中符号表示将试件的可开启部分开关5次图3 检测加压顺序示意图6.3.3.1 试件安装试件安装完毕，应经检查，符合设计图样要求后才可进行检测。6.3.3.2 位移计安装本工程样品试件（根据具体样品试件）变形位移检测位移计选取三个构件进行布点测量，分别是：立柱布一组（1#、2#、3#）位移计，实测杆长为L1；横梁布一组（4#、5#、6#）位移计, 实测杆长为L2；玻璃面板布一组（73、8#、9#）位移计，实测杆长为L3。位移计布点见图4。图4 幕墙检测位移计布点图图5 幕墙杆件测点分布示意图6.3.3.3 预备加压在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa，加压速度为100Pa/s，持续时间为3s，待压力回零后开始进行检测。6.3.3.4 变形检测检测压力分8 级升降。每级升、降压力为212 Pa，每级压力作用时间为10s。压力的升、降达到P11600 Pa 时停止检测，记录每级压力差作用下各个测点的面法线位移量。6.3.3.5反复加压检测以检测压力P2=2.544 kPa为平均值，以平均值的1/4为波幅，进行波动检测，先后进行正负压检测。波动压力周期为57s，波动次数为10次。记录反复检测压力值P2，并记录出现的功能障碍或损坏的状况和部位。6.3.3.6安全检测当反复加压检测未出现功能障碍或损坏时，应进行安全检测。升、降压速度为300 Pa/s500Pa/s，压力持续时间为5s。P3对应于设计要求的风荷载标准值（P3=WK =4.240 KPa）。检测压力升至P3，随后降至零，再降到-P3，然后升至零。记录面法线位移量、功能障碍或损坏的状况和部位。6.3.4 检测结果的评定（各检测数据全由电脑自动采集、计算）6.3.4.1 计算（参见图5）变形检测中求取受力构件的面法线挠度的方法，按式（7）计算： （7）式中：fmax -面法线挠度值，mm； a0、b0、c0 -各测点在预备加压后的稳定初始读数值，mm； a、b、c -为某级检测压力作用过程中各测点的面法线位移，mm。6.3.4.2评定6.3.4.2.1 变形检测的评定在P1= WK /2.5=1.696 kPa作用下， 铝合金型材（立柱或横梁）的相对面法线挠度应小于或等于L/450（f0/2.5）；玻璃面板短边边长中心的相对面法线挠度应小于或等于L/150（f0/2.5），其中任一不符合都应判为不满足工程使用要求。6.3.4.2.2 反复加压检测的评定经检测，试件未出现功能障碍和损坏时，注明P2值；检测中试件出现功能障碍和损坏时，应注明出现的功能障碍、损坏情况以及发生部位，并以发生功能障碍和损坏时压力差的前一级检测压力值作为安全检测压力P3值进行评定。6.3.4.2.3 安全检测的评定在变形检测及反复加压检测合格后，进行安全检测，且检测时未出现功能性障碍和损坏，应判为满足工程使用要求；，否则应判为不满足工程使用要求。6.4 平面内变形检测（检测依据为：建筑幕墙平面内变形性能检测方法（GB/T 18250-2000）6.4.1 检测项目本工程幕墙试件在楼层反复变位作用下保持试件本身及连接部位不发生危及人身安全的破损的平面变形能力。6.4.2 检测装置平面内变形检测装置由抗震活动梁、抗震固定梁、电动推杆、电脑测量控制系统、及试件安装系统组成。6.4.3 检测方法试件固定于活动横梁上，由电脑控制电动推杆推动试件在平面内作往返运动，由高精度位移计检测往返运动的位移量。根据本工程设计平面内变形达2 级（1/3001/200）和层高为3925mm的要求，分3级逐步进行直至达到层间位移量值15 mm ，每级左右相对往复移动三个周期，全程由电脑自动控制。6.4.4 评定逐级检测到试件设计要求的层间位移角为止，要求在设计的层间位移角下，幕墙试件不出现危及人身安全的破损。若在某级层间位移角下检测时出现危及人身安全的破损，则以前一级位移角值为幕墙平面内变形性能的定级值，同时判定为不满足工程使用要求。6.5建筑幕墙的气密性能、水密性能、抗风压性能、平面内变形性能的分级都依据建筑幕墙（GB/T 21086-2007）。备注：本检测方案只适用于由委托方现行提供的“横琴岛澳门大学新校区发展项目文化及交流中心、中央行政楼、体育馆、体育场、科技学院、生命科学及健康学院”的幕墙试件进行检测，若委托方提供的试件或工程检测技术参数有变更，本方案也要相应的进行调整。11
