外墙螺杆孔处理标准.doc

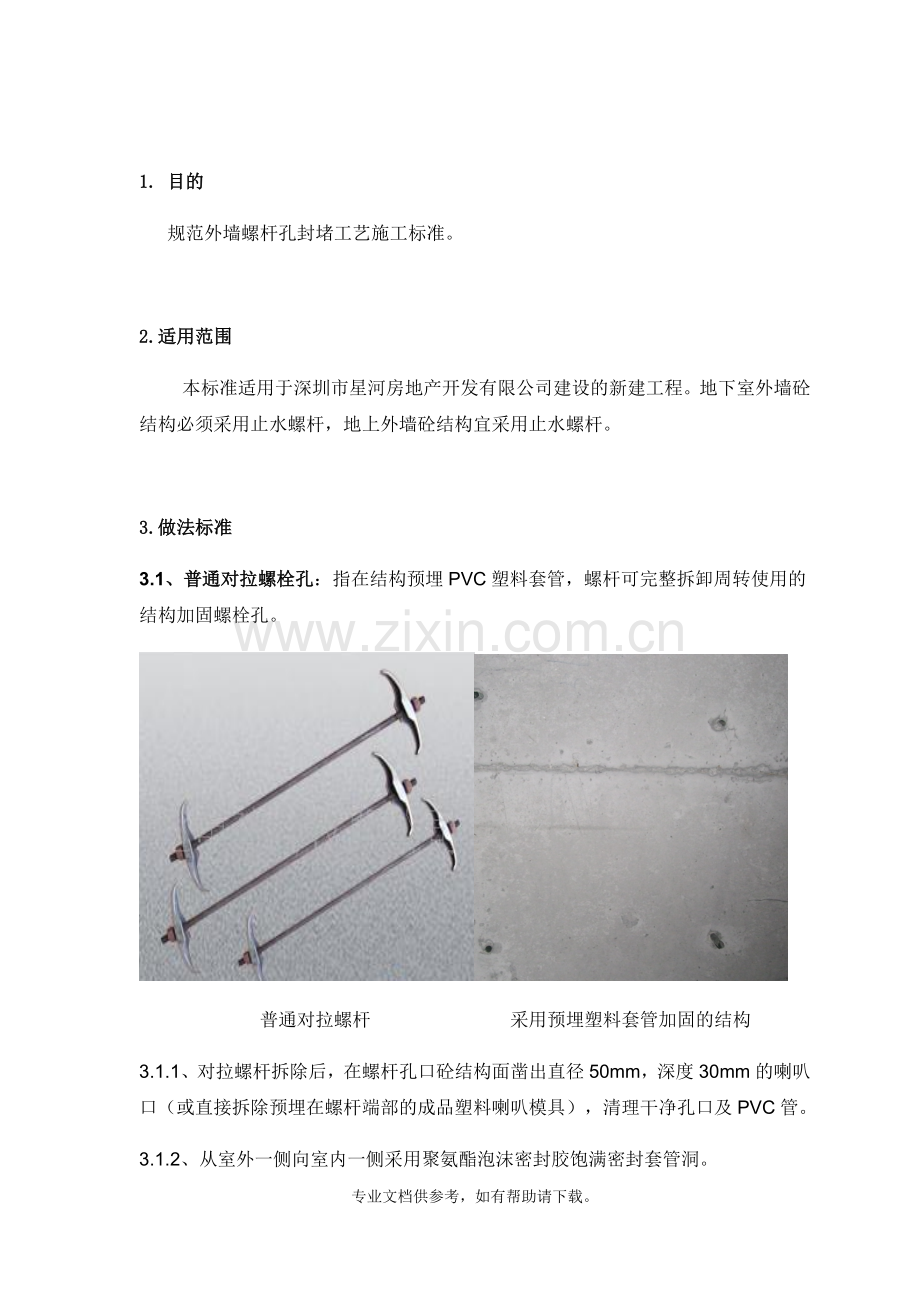

1. 目的
规范外墙螺杆孔封堵工艺施工标准。

2.适用范围
本标准适用于深圳市星河房地产开发有限公司建设的新建工程。地下室外墙砼结构必须采用止水螺杆，地上外墙砼结构宜采用止水螺杆。

3.做法标准
3.1、普通对拉螺栓孔：指在结构预埋PVC塑料套管，螺杆可完整拆卸周转使用的结构加固螺栓孔。

普通对拉螺杆 采用预埋塑料套管加固的结构
3.1.1、对拉螺杆拆除后，在螺杆孔口砼结构面凿出直径50mm，深度30mm的喇叭口（或直接拆除预埋在螺杆端部的成品塑料喇叭模具），清理干净孔口及PVC管。
3.1.2、从室外一侧向室内一侧采用聚氨酯泡沫密封胶饱满密封套管洞。
3.1.3、清理干净多余聚氨酯泡沫密封胶，采用聚合物水泥砂浆封闭室外一侧孔口，完成面凹进10mm，涂刷1.5mm厚聚合物水泥基防水涂膜。淋水检验（标准同淋水试验外墙部分）合格后，进行外墙抹灰。
3.1.4、清理干净多余聚氨酯泡沫密封胶，采用聚合物水泥砂浆封闭室内一侧孔口。

螺栓孔洞封闭
3.1.5、节点做法详见下图

3.2止水螺杆：指一次性使用埋置于结构中，加固螺杆中部设有止水片的螺杆，或采用三段式中段不拆除且设有止水胶条的螺杆。

一次性止水片螺杆 三段式止水螺杆
3.2.1、一次性止水片螺杆，凿除砼结构预埋垫片，形成50mm见方，20mm深矩形凹槽，从根部切断螺杆。三段式止水拉杆，拆除两端螺杆及预埋成品塑料喇叭口模具，形成直径50mm，深度30mm的喇叭口，清理干净孔口。

预埋成品塑料喇叭口模具
3.2.2、以聚合物水泥砂浆封闭室内外孔口，及时养护，防止开裂。

聚合物砂浆封闭喇叭口
3.2.3、节点做法详见下图
