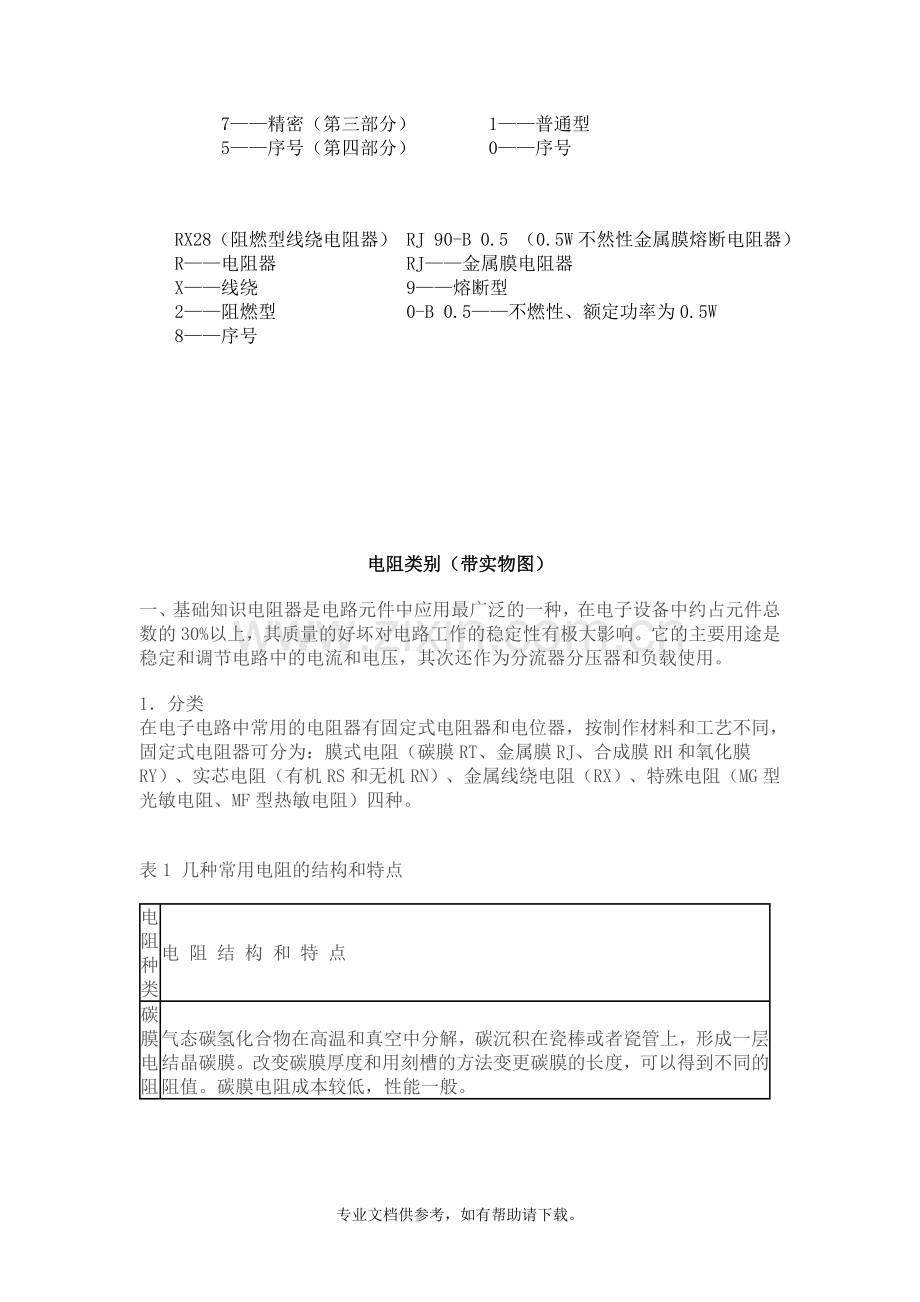

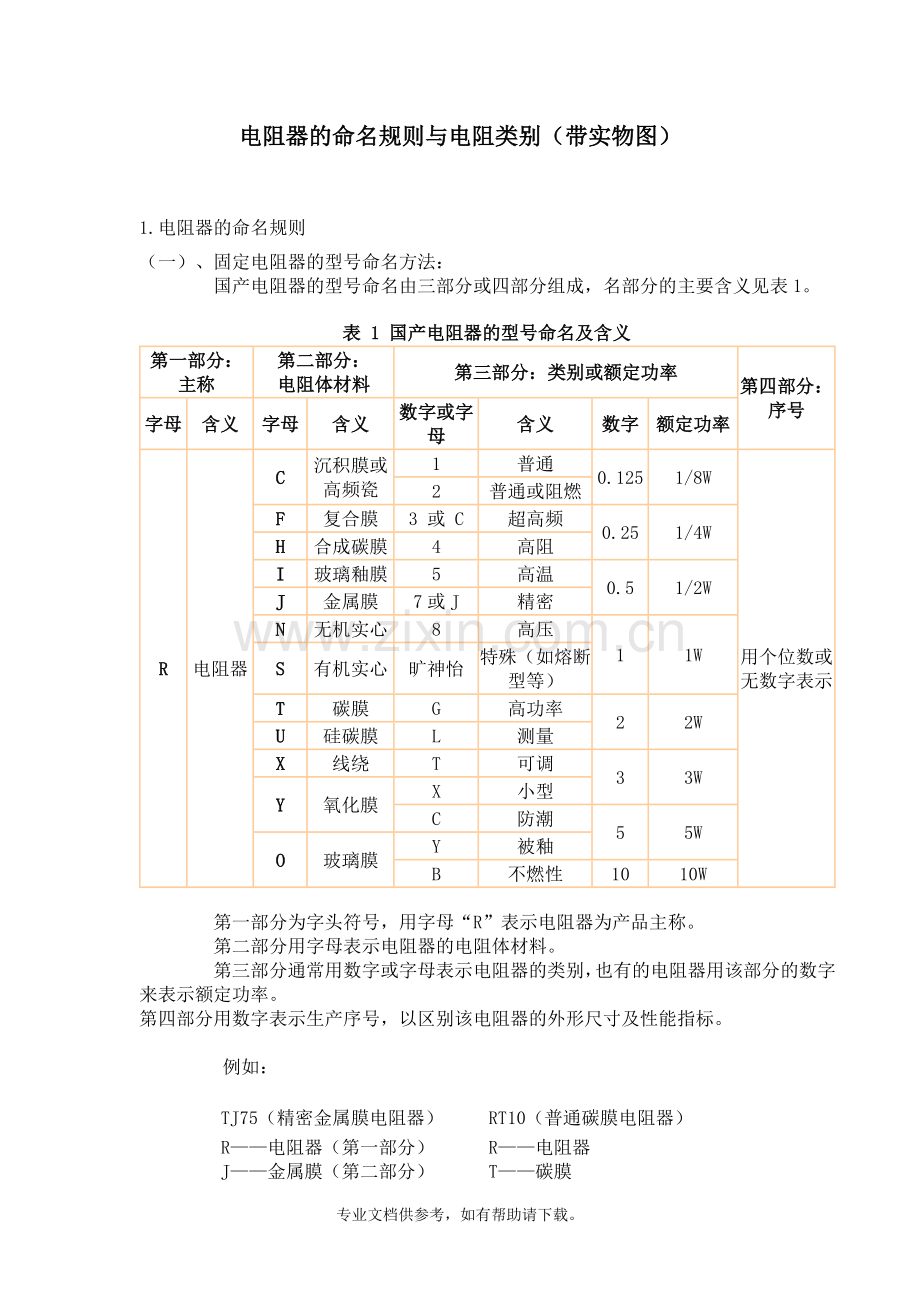

电阻器的命名规则与电阻类别（带实物图）1.电阻器的命名规则 （一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。表 1 国产电阻器的型号命名及含义 第一部分：主称第二部分：电阻体材料第三部分：类别或额定功率第四部分：序号字母含义字母含义数字或字母含义数字额定功率R电阻器C沉积膜或高频瓷1普通0.1251/8W用个位数或无数字表示2普通或阻燃F复合膜3 或 C超高频0.251/4WH合成碳膜4高阻I玻璃釉膜5高温0.51/2WJ金属膜7或J精密N无机实心8高压11WS有机实心旷神怡特殊（如熔断型等）T碳膜G高功率22WU硅碳膜L测量X线绕T可调33WY氧化膜X小型C防潮55WO玻璃膜Y被釉B不燃性1010W第一部分为字头符号，用字母“R”表示电阻器为产品主称。第二部分用字母表示电阻器的电阻体材料。第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。 例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R电阻器（第一部分）R电阻器J金属膜（第二部分）T碳膜7精密（第三部分）1普通型5序号（第四部分）0序号RX28（阻燃型线绕电阻器）RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）R电阻器RJ金属膜电阻器X线绕9熔断型2阻燃型0-B 0.5不燃性、额定功率为0.5W8序号 电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。1分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。表1 几种常用电阻的结构和特点电阻种类电 阻 结 构 和 特 点碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很小采用。线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在 1瓦以上。碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。线绕电位器用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。2 主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为20%。2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号 D F G J K M允许偏差 0.5% 1% 2% 5% 10% 20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-5%、银-10%、无色-20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为270000.5%。2）精密度电阻器的色环标志用五个色环表示。第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.51%表示270005%表示17.51%在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。阻值在1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k；68千欧，标注68k。阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注360k，也可以标注0.36M。阻值在1千欧以下，可以标注单位，也可以不标注。比如5.1欧，可以标注5.1或者5.1；680欧，可以标注680或者680。最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。下表是碳膜电阻的最高工作电压。表5碳膜电阻的最高工作电压标称功率（ W）1/161/81/41/212最高工作电压（ V）1001503505007501000稳定性：稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度（1）温度系数a，表示温度每变化1度时，电阻器阻值的相对变化量。 即： 式中：R1、R2分别为温度t1和t2时的电阻值（2）电压系数av表示电压每变化1伏时，电阻器阻值的相对变化量，即： 式中：R1、R2分别是电压为U1和U2时的电阻值噪声电动势：电阻器的噪声电动势在一般电路中可以不考虑，但在弱信号系统中不可忽视。线绕电阻器的噪声只习作定于热噪声（分子扰动引起）仅与阻值、温度和外界电压的频带有关。薄膜电阻除了热噪声外，还有电流噪声，这种噪声近似地与外加电压成正比。高频特性：电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。这时，电阻器变为一个直流电阻（R0）与分布电感串联，然后再与分布电容并联的等效电路，非线绕电阻器的LR=0.01-0.05微亨，CR=0.1-5皮法，线绕电阻器的LR达几十微亨，CR达几十皮法，即使是无感绕法的线绕电阻器，LR仍有零点几微亨。3. 命名方法根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见下表。表6电阻器的型号命名法第一部分第二部分第三部分第四部分用字母表示主称用字母表示材料用数字或字母表示特征序号符号意义符号意义符号意义RRP电阻器电位器TPUCHIJYSNXRGM碳膜金属膜合成膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1，23456789GTXLWD普通超高频高阻高温精密电阻器 - 高压电位器 - 特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精第1部分：主称第2部分：材料第3部分：特征分类第4部分：序号符号意义符号意义符号意义电阻器电位器R电阻器T碳膜1普通普通对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换使用时，则在序号后面用大写字母作为区别代号。W电位器H合成膜2普通普通S有机实芯3超高频N无机实芯4高阻J金属膜5高温Y氧化膜6C沉积膜7精密精密I玻璃釉膜8高压特殊函数P硼碳膜9特殊特殊U硅碳膜G高功率X线绕T可调M压敏W微调G光敏D多圈R热敏B温度补偿用C温度测量用P旁热式W稳压式Z正温度系数示例：RJ71-0.1255.1kI型的命名含义：R电阻器-J金属膜-7精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。 4选用常识根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的1.5-2倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。电阻的型号命名方法，分类，主要特性参数导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用、K、M表示。一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：RT11型普通碳膜电阻a1二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：0.5%-0.05、1%-0.1(或00）、2%-0.2(或0）、5%-级、10%-级、20%-级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为5570的条件下，电阻器长期工作所允许耗散的最大功率。线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。6、温度系数：温度每变化1所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。在电路图中电阻器和电位器的单位标注规则和使用常识贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿， 高温，温度系数小。 (注：以下片式固定电阻器皆叫做贴片电阻) 贴片电阻分类贴片电阻分为以下几大类：类型 参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type 贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.600.05 0.300.05 0.230.05 0.100.05 0.150.050402 1005 1.000.10 0.500.10 0.300.10 0.200.10 0.250.100603 1608 1.600.15 0.800.15 0.400.10 0.300.20 0.300.200805 2012 2.000.20 1.250.15 0.500.10 0.400.20 0.400.201206 3216 3.200.20 1.600.15 0.550.10 0.500.20 0.500.201210 3225 3.200.20 2.500.20 0.550.10 0.500.20 0.500.201812 4832 4.500.20 3.200.20 0.550.10 0.500.20 0.500.202010 5025 5.000.20 2.500.20 0.550.10 0.600.20 0.600.202512 6432 6.400.20 3.200.20 0.550.10 0.600.20 0.600.20贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装 额定功率 70C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列 提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值贴片电阻的特性体积小，重量轻；适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高、高频特性优越。贴片电阻的命名方法国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT2、1精度的命名：RS-05K1002FTR 表示电阻S 表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。05 表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K 表示温度系数为100PPM,1025精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是，102100001K。1002是1阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是，100210000010K。J 表示精度为5、F表示精度为1。T 表示编带包装贴片电阻阻值误差精度有1、2、5、10精度，常规用的最多的是1和5，5精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是,这样就是5100欧，10001K,1000000=1M为了区分5，1的电阻，于是1的电阻常规多数用4位数来表示 ，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530，也就等于4.53K贴片电阻选购表面组装技术(SMT)的应用已十分普遍，采用SMT组装的电子产品的比例已超过90。我国从八十年代起开始使用SMT。随着小型SMT生产设备的开发，SMT的应用范围在进一步扩大，航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。近年来，除了电子产品开发人员用贴片式器件开发新产品外，维修人员也开始大量地维修SMT组装的电子产品。本文将介绍应用量最大的贴片电阻、电容及电感的主要参数及规格，以求对开发人员、维修人员选购这些贴片式元件有所帮助。目前贴片电阻的型号并不统一，由各生产厂家自行设定，并且型号特别长(由十几个英文字母及数字组成)。在选购时如能正确地提出贴片电阻各种参数及规格，那就能很方便地选购(或订购)到所需的电阻了。贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。1尺寸系列贴片电阻系列一般有7种尺寸，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。另一种是米制代码，也由4位数字表示，其单位为毫米。不同尺寸的电阻，其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。2阻值系列标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多)，其中最常用的是E-24(电阻值的允差为5)，如表2所示。贴片电阻表面上用三位数字来表示阻值，其中第一位、第二位为有效数，第三位数字表示后接零的数目。有小数点时用“R”来表示，并占一位有效位数。标称阻值代号表示方法如表3所示。3允差贴片电阻(碳膜电阻)的允差有4级，即F级，l；G级，2；J级，5；K级，10。4温度系数贴片电阻的温度系数有2级，即w级，200ppm；X级，lOOppm。只有允差为F级的电阻才采用x级，其它级允差的电阻一般为w级。5包装主要有散装及带状卷装两种。贴片电阻的工作温度范围为-55-+125，最大工作电压与尺寸有关：0402及0603为50V，0805为150V，其它尺寸为200V。目前应用最广的贴片电阻的尺寸代码是0805及1206并且逐步有趋势向0603发展。最常用的允差为J级。例如，某电子产品中，有一尺寸为31155mm，表面印有103字样的电阻损坏。从表l中可查到，该电阻尺寸代码为1206，阻值为10k，功率为18w。若允差为5，则选购或订货时只要提出1206型lOk、J级、散装100个即可(一般最小购买单位为100个)。由于J级允差的温度系数为w级(200ppm)，所以温度系数要求可不提出。贴片电阻阻值识别贴片电阻阻值误差精度有1、2、5、10精度，常规用的最多的是1和5，5精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是,这样就是5100欧，1021K,105=1M为了区分5，1的电阻，于是1的电阻常规多数用4位数来表示 ，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530。以下是实物图片专业文档供参考，如有帮助请下载。
