燃气锅炉的工作原理

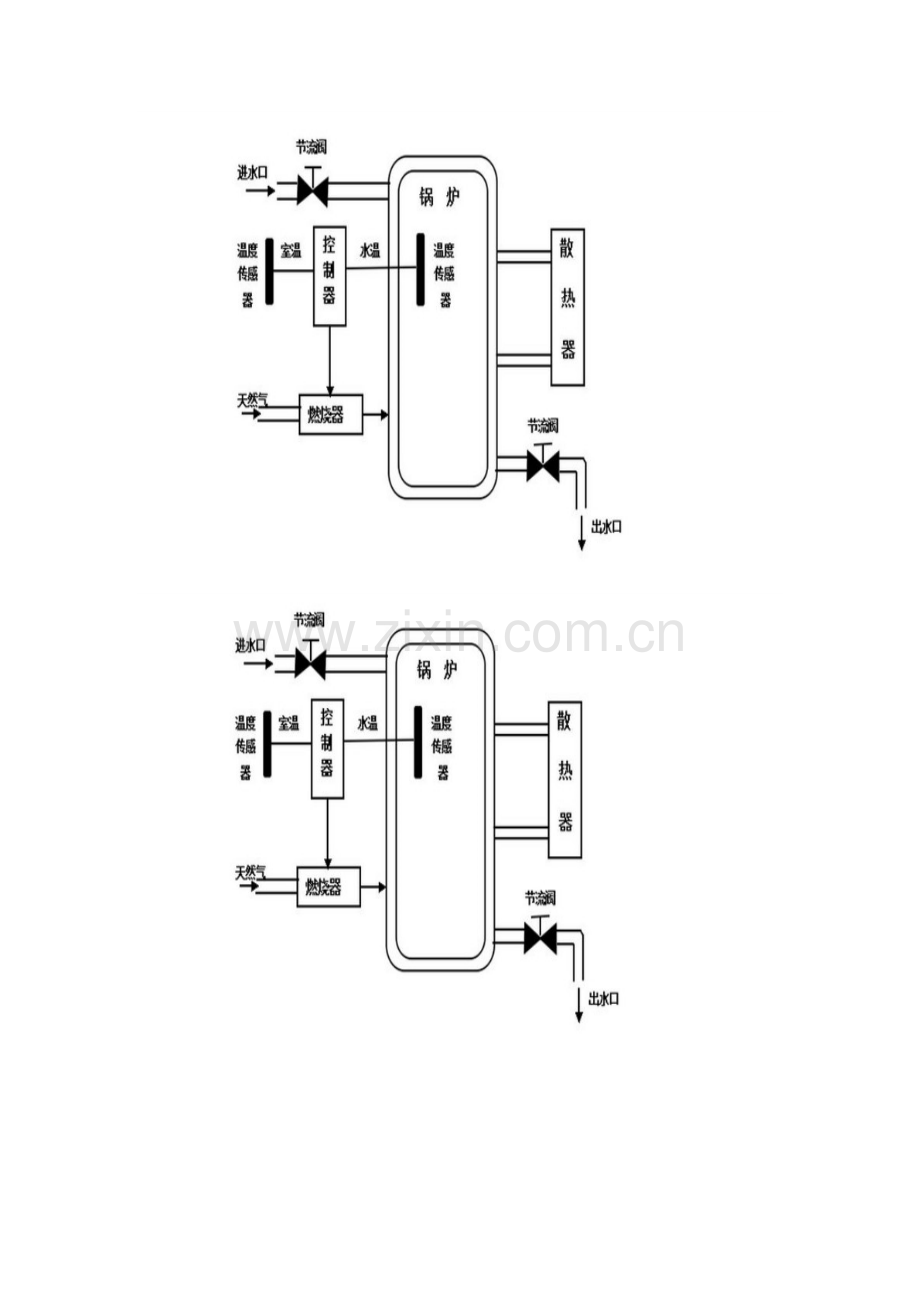

燃气锅炉是一种供暖、提供工业用途的特种设备。在家用供暖方面，主要有提供热水和蒸汽两种，例如家用生活热水、洗浴用水。工业主要提供蒸汽为其他设备提供制冷、动力等服务，例如船舶、机车、矿场等场所。锅炉工作原理比较复杂，主要有燃料系统、烟风系统、汽水系统等构成。不同类型的锅炉其工作原理也是不同的。  下面就为您介绍燃气锅炉的工作原理。  图1-1给出了燃气锅炉系统的原理图。水通过进水口进入锅炉，经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器，
通过辐射和对流换热来供暖。流过散热器的水重新回到锅炉里面进行加热，然后重新流入散热器，如此循环往复的进行。用户还可以根据供热范围的大小，选择合适的循环水泵，比较经济方便。而且锅炉系统还可以供给用户热水，满足用户基本的热水需求，损失的水量可以通过进水口自动添加。锅炉内水质的温度和室内温度经过温度传感器处理后，把温度信号传送给单片机，通过相应的驱动电路来调节相应管道阀门的大小，进而通过控制水量来控制水温，达到供暖的目的。

燃气锅炉的进水口的阀门是单向阀，是为了避免锅炉内的热水倒流回自来水管道，影响经济效率。
 炉温和室温的测量都采用集成的温度传感器，集成温度传感器测量比较方便，精确度也比较高，测温范围也符合本次设计的要求。      燃烧器里的进气量由控制器发出的控制信号通过固体继电器的动作来控制进气阀门的大小来保证天然气充分的燃烧。      散热器可以根据自己个人的喜好选择，选择外形美观便于清扫的散热器，一般为了三个效果比较好可以选择铝制的散热器，散热器的入水口的强制循环水泵保证了散热器内的水压，从而也保证了散热片的散热效果。
