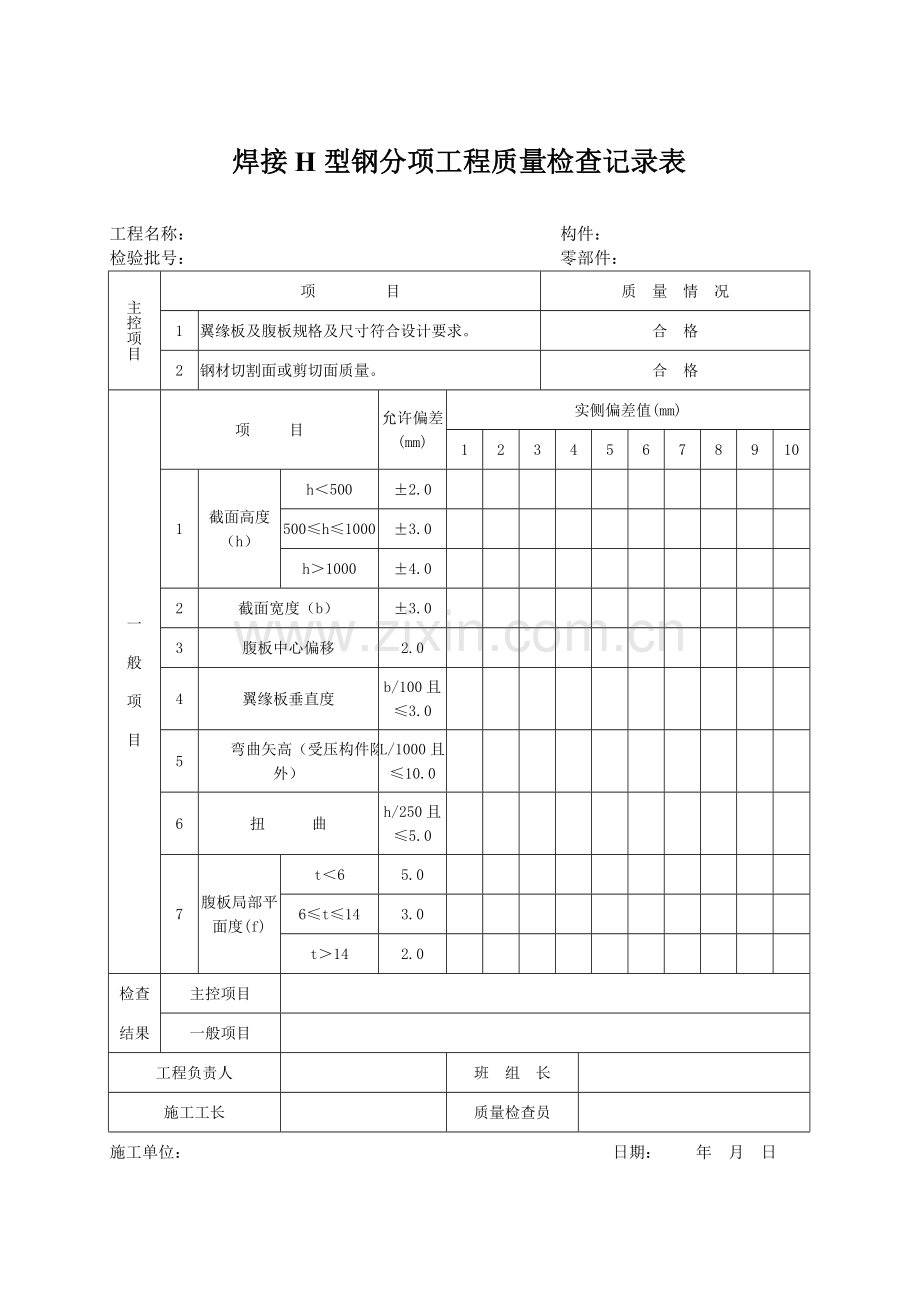

焊接H型钢分项工程质量检查记录表
工程名称： 构件：
检验批号： 零部件：
主控项目
项 目
质 量 情 况
1
翼缘板及腹板规格及尺寸符合设计要求。
合 格
2
钢材切割面或剪切面质量。
合 格
一 般 项 目
项 目
允许偏差(mm)
实侧偏差值(mm)
1
2
3
4
5
6
7
8
9
10
1
截面高度 （h）
h＜500
±2.0

500≤h≤1000
±3.0

h＞1000
±4.0

2
截面宽度（b）
±3.0

3
腹板中心偏移
2.0

4
翼缘板垂直度
b/100且≤3.0

5
弯曲矢高（受压构件除外）
L/1000且≤10.0

6
扭 曲
h/250且≤5.0

7
腹板局部平面度(f)
t＜6
5.0

6≤t≤14
3.0

t＞14
2.0

检查
主控项目

结果
一般项目

工程负责人

班 组 长

施工工长

质量检查员

施工单位： 日期：
年 月 日

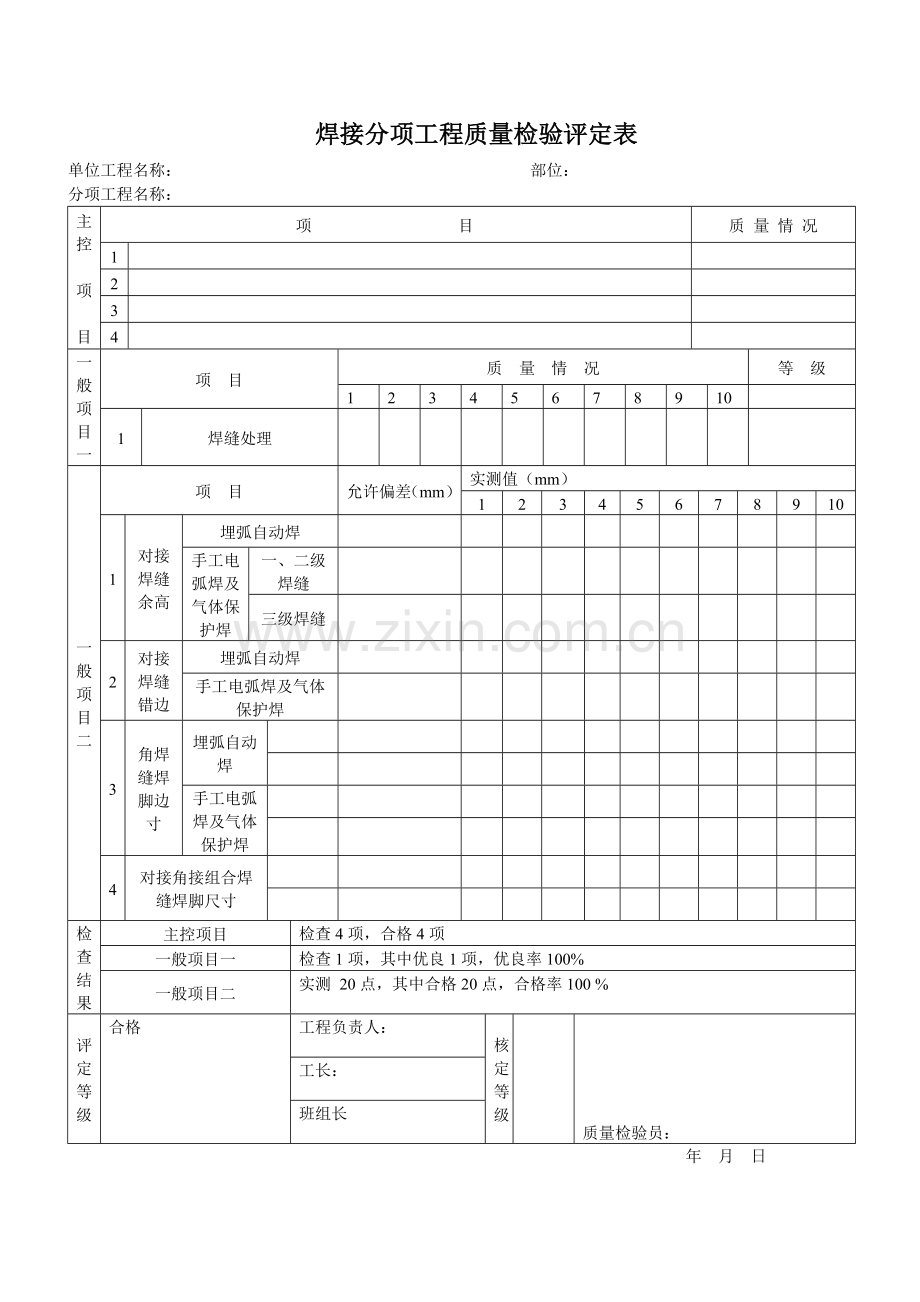

焊接分项工程质量检验评定表
单位工程名称： 部位：
分项工程名称：
主
控

项

目
项 目
质 量 情 况
1

2

3

4

一般项目一
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10

1
焊缝处理

一般项目二
项 目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
对接焊缝
余高
埋弧自动焊

手工电弧焊及气体保护焊
一、二级焊缝

三级焊缝

2
对接焊缝错边
埋弧自动焊

手工电弧焊及气体保护焊

3
角焊缝焊脚边寸
埋弧自动焊

手工电弧焊及气体保护焊

4
对接角接组合焊缝焊脚尺寸

检
查
结
果
主控项目
检查4项，合格4项
一般项目一
检查1项，其中优良1项，优良率100%
一般项目二
实测 20点，其中合格20点，合格率100 %
评
定
等
级
合格
工程负责人：
核定等级

质量检验员：
工长：
班组长
年 月 日
钢结构油漆分项工程质量检验评定表
工程名称： 部位：
保证项目
项 目
质 量 情 况
1
油漆、稀释剂和固化剂等种类和质量必须符合设计要求和专门规定

2
经酸洗和喷丸（砂）工艺处理的钢材表面必须露出金属光泽；机械刷光的钢材表面，允许留存与金属密贴的轧制表皮。涂漆基层无焊渣、焊疤、灰尘、油污和水等杂质

3
严禁误涂、漏涂，无脱皮和反锈

一般项目一
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
油 漆 外 观
√
√
√
√
√
√
√
√
√
√

2
补 刷 油 漆

一般项目
二
项 目
要求厚度
（μm）
允许偏差
(μm)
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
干漆膜厚度
室内
125
-25

室外
150
-25

检查结果
保证项目
符合设计要求
一般项目一
检查 项，其中优良 项，优良率 ％
一般项目一
实测 点，其中合格 点，合格率 ％
评定等级
合格
工程负责人：
核定等级

专职质量检查员：
工长：
班组长：
注：干漆膜厚度设计另有要求时，应以设计为准。 年 月 日

钢构件除锈质量检查记录
工程名称： 检查批次： 共 批 ，第 批
施工单位： 数量：
构件名称

设计要求

检查构件
检查项目
名称
编号
数量
除锈等级
处理后的钢材表面
不应有焊渣、焊疤、灰尘、油污、水和毛刺等

检查结果
主控项目：
一般项目：
班组长： 质检员：

或专业工长： 年 月 日 或专业技术负责人： 年 月 日
监理意见：

监理工程师： 年 月 日
注：1、检查数量：按构件数抽查10%且同类构件不应少于3件（除锈后磨擦面不得再行打磨）
2、 本表检查内容为主控项目。

钢结构制作项目观感质量检验评定
制作单位：
制作项目名称：
序号
项目名称
标准分
评定等级
一级
二级
三级
四级
五级
1

2

3

4

5

6

7

8

9

10

合计

检查人员： 年 月 日
