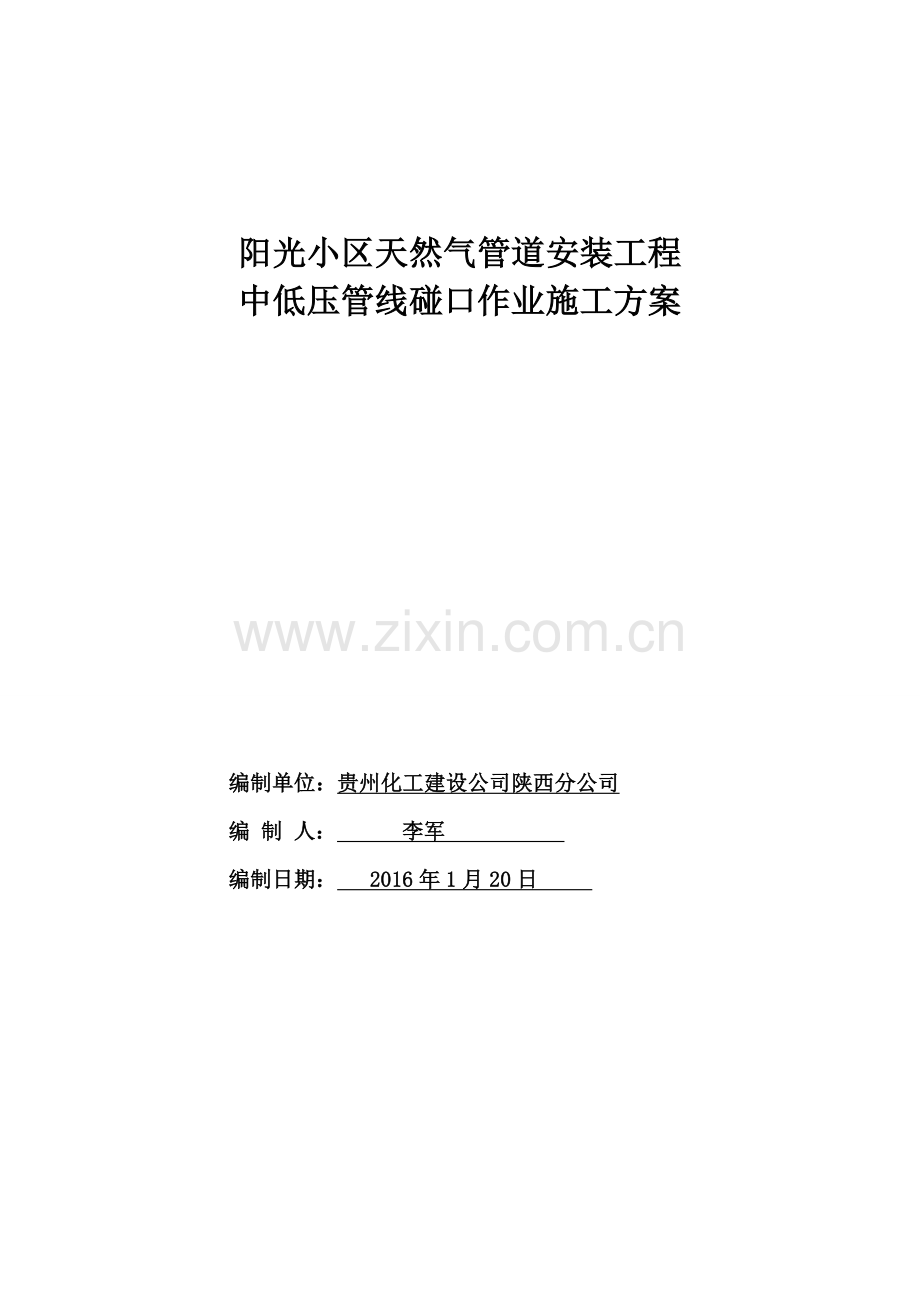

阳光小区天然气管道安装工程
中低压管线碰口作业施工方案

编制单位：贵州化工建设公司陕西分公司
编 制 人： 李军
编制日期： 2016年1月20日

天然气管道碰口施工方案
一、 工程名称：
阳光小区 天然气管道工程
二、工程概况：
该工程位于 站北路 （路段），为 居民用户 （居民用户、大灶、锅炉、主管线）工程，低压管道Φ57*3.5无缝钢管100米（材质、规格）米及中压 埋地 （架空、埋地）管道 DE63 PE管20米 （材质、规格、）米，调压 箱RX-250（箱、柜型号） 1 台，工程施工程序报验合格，现进行中低压（中压、低压） DE63PE管、Ø57无缝钢管 （规格、材质）碰口作业。
三 、编制依据
1、该工程施工图
2、现场实际情况
3、《城镇然气输配工程施工及验收规范》（CJJ33-2005）；
4、《工业管道工程施工及验收规范》（GB50235-2010）；
5、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）；
6、《聚乙烯燃气管道工程技术规程》（CJJ63-2008）；
工程管理现场负责人马战民
四、施工组织机构

施工单位现场负责人 张小平

应急人员

朱大超

碰口操作人

张小平

安全监 护 人

付晓峰
质检员

李军
安全员

朱德权

五、施工机械：
序 号
名 称
规 格
数 量
备注
1
电焊机

1台

2
管钳

1把

3
扳手

1个

4
起子

1把

5
空 压 机
6 m³
1 台

6
角磨机
Φ150
1台

7
工具车
1.2Ｔ
1 台

8
灭火器

2个

六、 材料准备
序 号
名 称
规 格
数 量
备注
1
三通
Ø57
2个

2
无缝钢管
Ø57
2米

3
电容三通
DE63
1个

4
电容套筒
DE63
1个

七、 操作方案：
1、接到生产运营部书面施工通知后，由工程管理现场负责人下达开始碰口指令，方可开始实施碰口作业。
2、碰口操作人接到施工单位负责人指令后，切开碰口处 钢管 （钢管、PE管）。
3、同时处理好焊接母材的焊接面，钢管的焊接面按规范要求打磨好坡口，PE管按施工规范工艺进行焊接。
4、焊接完成后，由质检员对焊缝外观检查，发现问题，及时处理，不留后患，合格后，由施工单位现场负责人上报工程管理现场负责人，再由工程管理现场负责人书面告知生产运营部，待生产运营部送气后，由操作人使用肥皂水、检漏仪对焊接口进行检漏，确认达到规范要求，确保合格后，通知生产运营部进行置换作业。
5、防腐：钢管焊接合格后，进行除锈防腐工序；钢管除锈质量应达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1988中规定的St3级; 地埋钢管的防腐等级为加强级。电火花检测亦按以上规范规定进行；架空管道的刷漆与庭院管道要求相同。
6、土方回填和路面恢复：与庭院埋地管道要求相同。
八、安全措施：
1. 管理人员必须到场，详细了解并熟悉现场情况。
2. 施工操作人员必须明确各自的任务、责任、应注意事项；必须持证上岗。
3. 安全消防器具、设施及施工机具必须齐全、到位，并由专人操作、看护。
4. 碰口作业区划定警戒线（警示带进行围挡），作业进行时并设专人警戒，确保无闲杂人员进入。方圆6米内无烟火。
5. 施工操作人员必须按规定着装，配戴安全帽，高空作业必系安全带。
6. 埋地管道碰口，工作坑的大小应满足作业的需要。
九、应急措施：
1、应急人员必须坚守工作岗位，严禁代岗、串岗，如发现紧急情况，及时上报施工现场负责人，采取果断措施。
2、在碰口作业中如遇意外情况，应立即停止作业，及时采取应急措施，并迅速撤离现场作业人员至安全地带，同时按规定程序上报。
3、、现场必须采取紧急有效措施，将危害减小至最小程度。
十、现场操作人员及职责
姓名
工 种
职责
备注
张小平
焊工
碰口操作

朱大超
普工
碰口操作

编制单位：贵州化工建设公司陕西分公司 时间：2016年1月20日

附件：动火审批表

动 火 审 批 表
用 动火单位
贵贵州化工建设公司陕西分公司
动动火地点
阳光小区天然气管道安装工程
用动火
等级
中低压
动动火内容
碰口
动动火起止时间

动火单位负责人申报

送达时间： 年 月 日 时

送达人（签字）

办结时间： 年 月 日 时

办理人签字
生产运行部门审核

送达时间： 年 月 日 时

送达人（签字）

办结时间： 年 月 日 时

办理人签字
监理单位审核

送达时间： 年 月 日 时

送达人（签字）

办结时间： 年 月 日 时

办理人签字
工程管理部门审核

送达时间： 年 月 日 时

送达人（签字）

办结时间： 年 月 日 时

办理人签字
安全环境监察部门审批

达时间： 年 月 日 时

送达人（签字）

办结时间： 年 月 日 时

办理人签字

公司分管安全领导审批

送达时间： 年 月 日 时

送达人（签字）

办结时间： 年 月 日 时

办理人签字
注：1本审批表原则上即日办理,最多不超过二个工作日必须办结。2中压管网碰口最终由分管领导审批；低压管网碰口由工程管理部审批实施。
