法兰标准尺寸表.doc

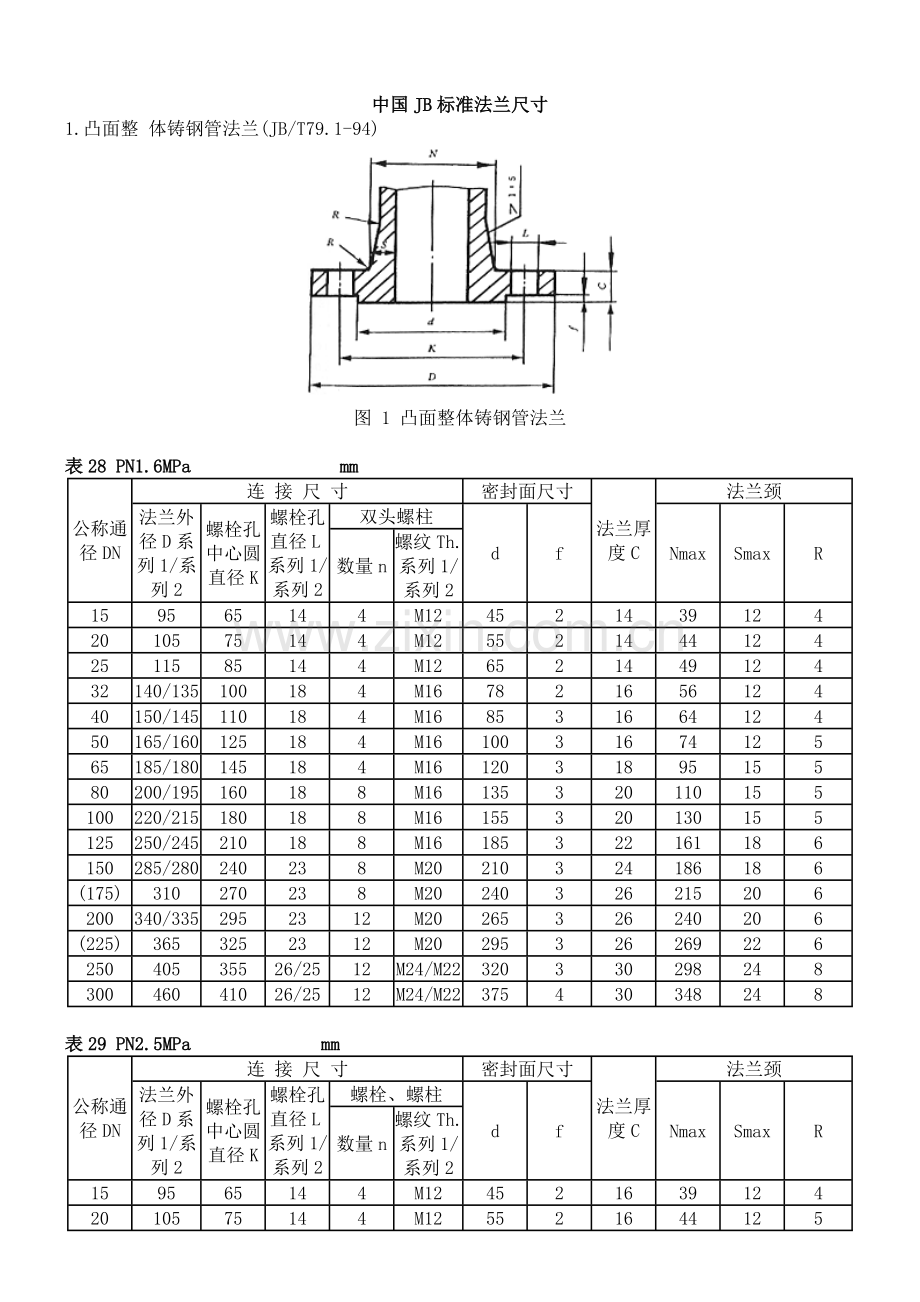

中国JB标准法兰尺寸
1.凸面整 体铸钢管法兰(JB/T79.1-94)

图 1 凸面整体铸钢管法兰

表28 PN1.6MPa        mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
f
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
95
65
14
4
M12
45
2
14
39
12
4
20
105
75
14
4
M12
55
2
14
44
12
4
25
115
85
14
4
M12
65
2
14
49
12
4
32
140/135
100
18
4
M16
78
2
16
56
12
4
40
150/145
110
18
4
M16
85
3
16
64
12
4
50
165/160
125
18
4
M16
100
3
16
74
12
5
65
185/180
145
18
4
M16
120
3
18
95
15
5
80
200/195
160
18
8
M16
135
3
20
110
15
5
100
220/215
180
18
8
M16
155
3
20
130
15
5
125
250/245
210
18
8
M16
185
3
22
161
18
6
150
285/280
240
23
8
M20
210
3
24
186
18
6
(175)
310
270
23
8
M20
240
3
26
215
20
6
200
340/335
295
23
12
M20
265
3
26
240
20
6
(225)
365
325
23
12
M20
295
3
26
269
22
6
250
405
355
26/25
12
M24/M22
320
3
30
298
24
8
300
460
410
26/25
12
M24/M22
375
4
30
348
24
8

表29 PN2.5MPa       mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
螺栓、螺柱
d
f
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
95
65
14
4
M12
45
2
16
39
12
4
20
105
75
14
4
M12
55
2
16
44
12
5
25
115
85
14
4
M12
65
2
16
49
12
5
32
140/135
100
18
4
M16
78
2
18
62
15
5
40
150/145
110
18
4
M16
85
3
18
70
15
5
50
165/160
125
18
4
M16
100
3
20
80
15
5
65
185/180
145
18
8
M16
120
3
22
101
18
6
80
200/195
160
18
8
M16
135
3
22
116
18
6
100
230
190
23
8
M20
160
3
24
136
18
6
125
270
220
26/25
8
M24/M22
188
3
28
169
22
8
150
300
250
26/25
8
M24/M22
218
3
30
198
24
8
(175)
330
280
26/25
12
M24/M22
248
3
32
223
24
8
200
360
310
26/25
12
M24/M22
278
3
34
252
26
8
(225)
395
340
30
12
M27
302
3
36
281
28
8
250
425
370
30
12
M27
332
3
36
306
28
10
300
485
430
30
16
M27
390
4
40
360
30
10

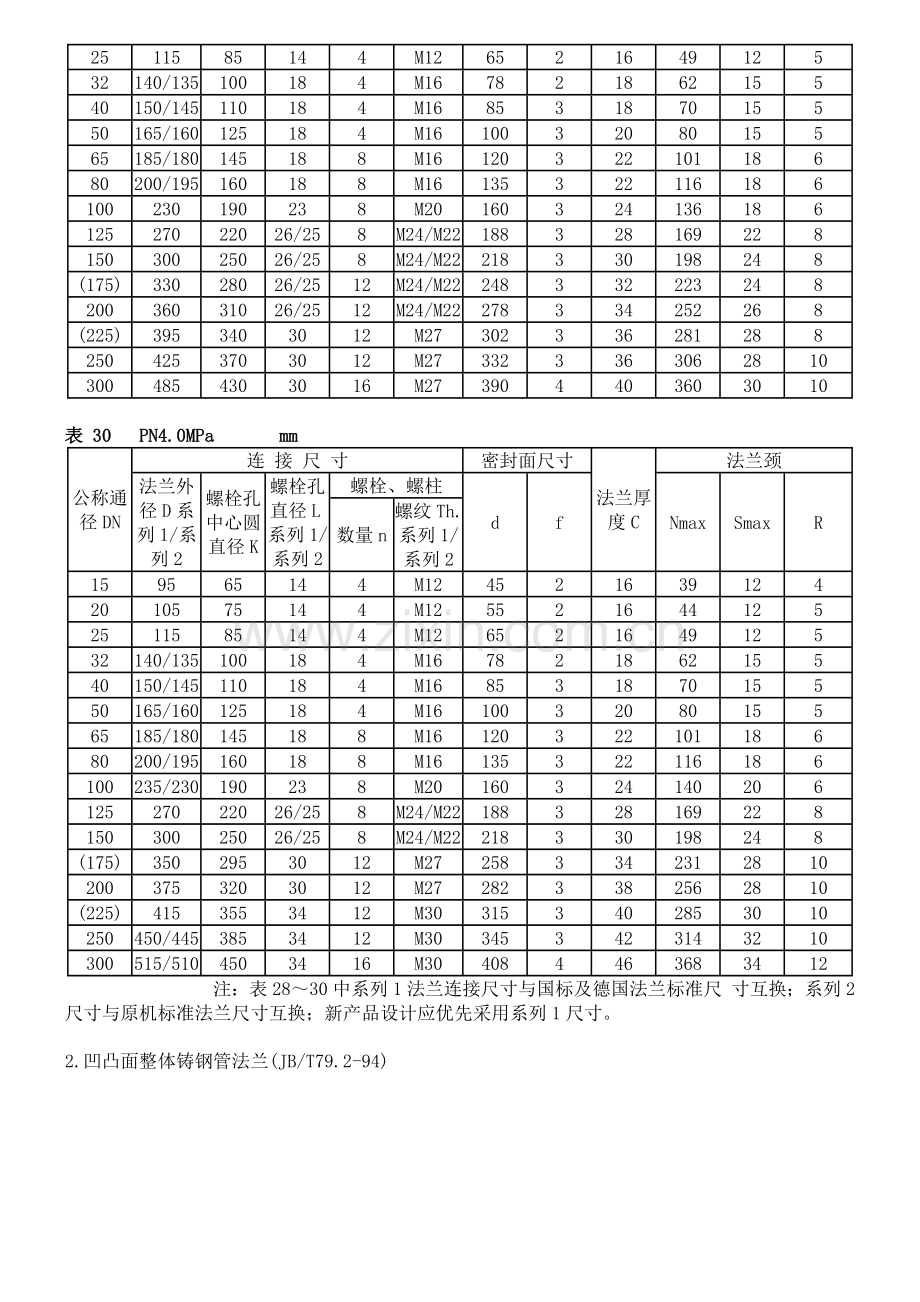

表 30  PN4.0MPa    mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
螺栓、螺柱
d
f
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
95
65
14
4
M12
45
2
16
39
12
4
20
105
75
14
4
M12
55
2
16
44
12
5
25
115
85
14
4
M12
65
2
16
49
12
5
32
140/135
100
18
4
M16
78
2
18
62
15
5
40
150/145
110
18
4
M16
85
3
18
70
15
5
50
165/160
125
18
4
M16
100
3
20
80
15
5
65
185/180
145
18
8
M16
120
3
22
101
18
6
80
200/195
160
18
8
M16
135
3
22
116
18
6
100
235/230
190
23
8
M20
160
3
24
140
20
6
125
270
220
26/25
8
M24/M22
188
3
28
169
22
8
150
300
250
26/25
8
M24/M22
218
3
30
198
24
8
(175)
350
295
30
12
M27
258
3
34
231
28
10
200
375
320
30
12
M27
282
3
38
256
28
10
(225)
415
355
34
12
M30
315
3
40
285
30
10
250
450/445
385
34
12
M30
345
3
42
314
32
10
300
515/510
450
34
16
M30
408
4
46
368
34
12

        注：表28～30中系列1法兰连接尺寸与国标及德国法兰标准尺 寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。

2.凹凸面整体铸钢管法兰(JB/T79.2-94)

图 2 凹凸面整体铸钢管法兰      mm
表 31 PN4.0MPa    mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
X系列1/系列2
Y系列1/ 系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
95
65
14
4
M12
45
39
40
2
4
16
39
12
4
20
105
75
14
4
M12
55
50
51
2
4
16
44
12
5
25
115
85
14
4
M12
65
57
58
2
4
16
49
12
5
32
140/135
100
18
4
M16
78
65
66
2
4
18
62
15
5
40
150/145
110
18
4
M16
85
75
76
3
4
18
70
15
5
50
165/160
125
18
4
M16
100
87
88
3
4
20
80
15
5
65
185/180
145
18
8
M16
120
109
110
3
4
22
101
18
6
80
200/195
160
18
8
M16
135
120
121
3
4
22
116
18
6
100
235/230
190
23
8
M20
160
149
150
3
4.5
24
140
20
6
125
270
220
26/25
8
M24
188
175
176
3
4.5
28
169
22
8
150
300
250
26/25
8
M24/M22
218
203
204
3
4.5
30
198
24
8
(175)
350
295
30
12
M27
258
233
234
3
4.5
34
231
28
10
200
375
320
30
12
M27
282
259
260
3
4.5
38
256
28
10
(225)
415
355
34
12
M30
315
286
287
3
4.5
40
285
30
10
250
450/445
385
34
12
M30
345
312
313
3
4.5
42
314
32
10
300
515/510
450
34
16
M30
408
363
364
4
4.5
46
368
34
12

表 32       PN6.3MPa        mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
X系列1/系列2
Y系列1/ 系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
105
75
14
4
M12
55
39
40
2
4
18
45
15
4
20
130/125
90
18
4
M16
68
50
51
2
4
20
52
16
5
25
140/135
100
18
4
M16
78
57
58
2
4
22
61
18
5
32
155/150
110
23
4
M20
82
65
66
2
4
24
68
18
5
40
170/165
125
23
4
M20
95
75
76
3
4
24
80
20
5
50
180/175
135
23
4
M20
105
87
88
3
4
26
90
20
5
65
205/200
160
23
8
M20
130
109
110
3
4
28
111
23
6
80
215/210
170
23
8
M20
140
120
121
3
4
30
128
24
6
100
250
200
26/25
8
M24/M22
168
149
150
3
4.5
32
152
26
6
125
295
240
30
8
M27
202
175
176
3
4.5
36
181
28
8
150
345/340
280
34
8
M30
240
203
204
3
4.5
38
210
30
8
(175)
370
310
34
12
M30
270
233
234
3
4.5
42
239
32
10
200
405
345
36/34
12
M33/M30
300
259
260
3
4.5
44
268
34
10
(225)
430
370
36/34
12
M33/M30
325
286
287
3
4.5
46
301
38
10
250
470
400
36/41
12
M33/M36
352
312
313
3
4.5
48
326
38
10
300
530
460
36/41
16
M33/M36
412
363
364
4
4.5
54
384
42
12

表 33    PN10.0MPa        mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
X系列1/系列2
Y系列1/ 系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
105
75
14
4
M12
55
39
40
2
4
20
45
15
4
20
130/125
90
18
4
M16
68
50
51
2
4
22
54
17
4
25
140/135
100
18
4
M16
78
57
58
2
4
24
61
18
4
32
155/150
110
23
4
M20
82
65
66
2
4
24
68
18
4
40
170/165
125
23
4
M20
95
75
76
3
4
26
80
20
4
50
195
145
26/25
4
M24/M22
112
87
88
3
4
28
94
22
4
65
220
170
26/25
8
M24/M22
138
109
110
3
4
32
115
25
5
80
230
180
26/25
8
M24/M22
148
120
121
3
4
34
132
26
5
100
265
210
30
8
M27
172
149
150
3
4.5
38
160
30
5
125
315/310
250
34
8
M30
210
175
176
3
4.5
42
189
32
6
150
355/350
290
34
12
M30
250
203
204
3
4.5
46
222
36
6
(175)
380
320
34
12
M30
280
233
234
3
4.5
48
251
38
8
200
430
360
36/41
12
M33/M36
312
259
260
3
4.5
54
284
42
8
(225)
470
400
41
12
M36
352
286
287
3
4.5
56
313
44
8
250
505/500
430
41
12
M36
382
312
313
3
4.5
60
346
48
8
300
585
500
42/48
16
M39/M42
442
363
364
4
4.5
70
408
54
10

表 34   PN16.0MPa       mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
X系列2
Y系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
110
75
18
4
M16
52
39
40
2
4
24
49
17
4
20
130
90
23
4
M20
62
50
51
2
4
26
58
19
4
25
140
100
23
4
M20
72
57
58
2
4
28
65
20
4
32
165
115
25
4
M22
85
65
66
2
4
30
76
22
5
40
175
125
27
4
M24
92
75
76
3
4
32
88
24
5
50
215
165
25
8
M22
132
87
88
3
4
36
102
26
5
65
245
190
30
8
M27
152
109
110
3
4
44
131
33
8
80
260
205
30
8
M27
168
120
121
3
4
46
148
34
8
100
300
240
34
8
M30
200
149
150
3
4.5
48
172
36
8
125
355
285
41
8
M36
238
175
176
3
4.5
60
213
44
10
150
390
318
41
12
M36
270
203
204
3
4.5
66
246
48
10
(175)
460
380
48
12
M42
325
233
234
3
4.5
74
287
56
10
200
480
400
48
12
M42
345
259
260
3
4.5
78
316
58
10
(225)
545
450
54
12
M48
390
286
287
3
4.5
82
345
60
10
250
580
485
54
12
M48
425
312
313
3
4.5
88
378
64
10
300
665
570
54
16
M48
510
363
364
4
4.5
100
452
76
10

表 35  PN20.0MPa         mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列2
螺栓孔中心圆直径K
螺栓孔直径L系列2
双头螺柱
d
X系列2
Y系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
120
82
23
4
M20
55
27
28
2
5
26
51
18
5
20
130
90
23
4
M20
62
34
35
2
5
28
60
20
5
25
150
102
25
4
M22
72
41
42
2
5
30
67
21
5
32
160
115
25
4
M22
85
49
50
2
5
32
78
23
5
40
170
124
27
4
M24
90
55
56
3
5
34
90
25
5
50
210
160
25
8
M22
128
69
70
3
5
40
108
29
5
65
260
203
30
8
M27
165
96
97
3
5
48
137
36
8
80
290
230
34
8
M30
190
115
116
3
5
54
160
40
8
100
360
292
41
8
M36
245
137
138
3
6
66
204
52
8
125
385
318
41
12
M36
270
169
170
3
6
76
237
56
10
150
440
360
48
12
M42
305
189
190
3
6
82
270
60
10
(175)
475
394
48
12
M42
340
213
214
3
6
84
301
63
10
200
535
440
54
12
M48
380
244
245
3
6
92
340
70
10
(225)
580
483
58
12
M52
418
267
268
3
6
100
377
76
10
250
670
572
58
16
M52
508
318
319
3
6
110
448
94
10

    注：表31～35中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与原机标法兰尺寸互换；新产品设计优先采用系列1尺寸。

3、榫槽面整体铸钢管法兰(JB/T79.3-94)

图 3 榫槽面整体铸钢管法兰

表 36 PN4.0MPa         mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
W系列1/系列2
X系列1/系列2
Y系列1/ 系列2
Z系列1/系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
95
65
14
4
M12
45
29
39
40
28
2
4
16
39
12
4
20
105
75
14
4
M12
55
36
50
51
35
2
4
16
44
12
5
25
115
85
14
4
M12
65
43
57
58
42
2
4
16
49
12
5
32
140/135
100
18
4
M16
78
51
65
66
50
2
4
18
62
15
5
40
150/145
110
18
4
M16
85
61
75
76
60
3
4
18
70
15
5
50
165/160
125
18
4
M16
100
73
87
88
72
3
4
20
80
15
5
65
185/180
145
18
8
M16
120
95
109
110
94
3
4
22
101
18
6
80
200/195
160
18
8
M16
135
106
120
121
105
3
4
22
116
18
6
100
235/230
190
23
8
M20
160
129
149
150
128
3
4.5
24
140
20
6
125
270
220
26/25
8
M24/M22
188
155
175
176
154
3
4.5
28
169
22
8
150
300
250
26/25
8
M24/M22
218
183
203
204
182
3
4.5
30
198
24
8
(175)
350
295
30
12
M27
258
213
233
234
212
3
4.5
34
231
28
10
200
375
320
30
12
M27
282
239
259
260
238
3
4.5
38
256
28
10
(225)
415
355
34
12
M30
315
266
286
287
265
3
4.5
40
285
30
10
250
450/445
385
34
12
M30
345
292
312
313
291
3
4.5
42
314
32
10
300
515/510
450
34
16
M30
408
343
363
364
342
4
4.5
46
368
34
12

表 37         PN6.3MPa            mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
W系列1/系列2
X系列1/系列2
Y系列1/ 系列2
Z系列1/系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
105
75
14
4
M12
55
29
39
40
28
2
4
18
45
15
4
20
130/125
90
18
4
M16
68
36
50
51
35
2
4
20
52
16
5
25
140/135
100
18
4
M16
78
43
57
58
42
2
4
22
61
18
5
32
155/150
110
23
4
M20
82
51
65
66
50
2
4
24
68
18
5
40
170/165
125
23
4
M20
95
61
75
76
60
3
4
24
80
20
5
50
180/175
135
23
4
M20
105
73
87
88
72
3
4
26
90
20
5
65
205/200
160
23
8
M20
130
95
109
110
94
3
4
28
111
23
6
80
215/210
170
23
8
M20
140
106
120
121
105
3
4
30
128
24
6
100
250
200
26/25
8
M24/M22
168
129
149
150
128
3
4.5
32
152
26
6
125
295
240
30
8
M27
202
155
175
176
154
3
4.5
36
181
28
8
150
345/340
280
34
8
M30
240
183
203
204
182
3
4.5
38
210
30
8
(175)
370
310
34
12
M30
270
213
233
234
212
3
4.5
42
239
32
10
200
405
345
36/34
12
M33/M30
300
239
259
260
238
3
4.5
44
268
34
10
(225)
430
370
36/34
12
M33/M30
325
266
286
287
265
3
4.5
46
301
38
10
250
470
400
36/41
12
M33/M36
352
292
312
313
291
3
4.5
48
326
38
10
300
530
460
36/41
16
M33/M36
412
343
363
364
342
4
4.5
54
384
42
12

表38        PN10.0MPa           mm
公称通径DN
连 接 尺 寸
密封面尺寸
法兰厚度C
法兰颈
法兰外径D系列1/系列2
螺栓孔中心圆直径K
螺栓孔直径L系列1/系列2
双头螺柱
d
W系列1/系列2
X系列1/系列2
Y系列1/ 系列2
Z系列1/系列2
f
f1、f2
Nmax
Smax
R
数量n
螺纹Th.系列1/系列2
15
105
75
14
4
M12
55
29
39
40
28
2
4
20
45
15
4
20
130/125
90
18
4
M16
68
36
50
51
35
2
4
22
54
17
4
25
140/135
100
18
4
M16
78
43
57
58
42
2
4
24
61
18
4
32
155/150
110
23
4
M20
82
51
65
66
50
2
4
24
68
18
4
40
170/165
125
23
4
M20
95
61
75
76
60
3
4
26
80
20
4
50
195
145
26/25
4
M24/M22
112
73
87
88
72
3
4
28
94
22
4
65
220
170
26/25
8
M24/M22
138
95
109
110
94
3
4
32
115
25
5
80
230
180
26/25
8
M24/M22
148
106
120
121
105
3
4
34
132
26
5
100
265
210
30
8
M27
172
129
149
150
128
3
4.5
38
160
30
5
125
315/310
250
34
8
M30
210
155
175
176
154
3
4.5
42
189
32
6
150
355/350
290
34
12
M30
250
183
203
204
182
3
4.5
46
222
36
6
(175)
380
320
34
12
M30
280
213
233
234
212
3
4.5
48
251
38
8
200
430
360
36/41
12
M33/M36
312
239
259
260
238
3
4.5
54
284
42
8
(225)
470
400
41
12
M36
352
266
286
287
265
3
4.5
56
313
44
8
250
505/500
430
41
12
M36
382
292
312
313
291
3
4.5
60
346
48
8
300
585
500
42/48
16
M39/M42
442
343
363
364
342
4
4.5
70
408
54
10
350
655
560
48/54
16
M45/M48
498
395
421
422
394
4
5
76
466
58
12
400
715
620
48/54
16
M45/M48
558
447
473
474
446
4
5
80
520
60
12

     注：表36～38中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标法兰尺寸互换；新产品设计应优先采用系列1尺寸。
