燃气管道X射线检查单项安全技术措施.doc

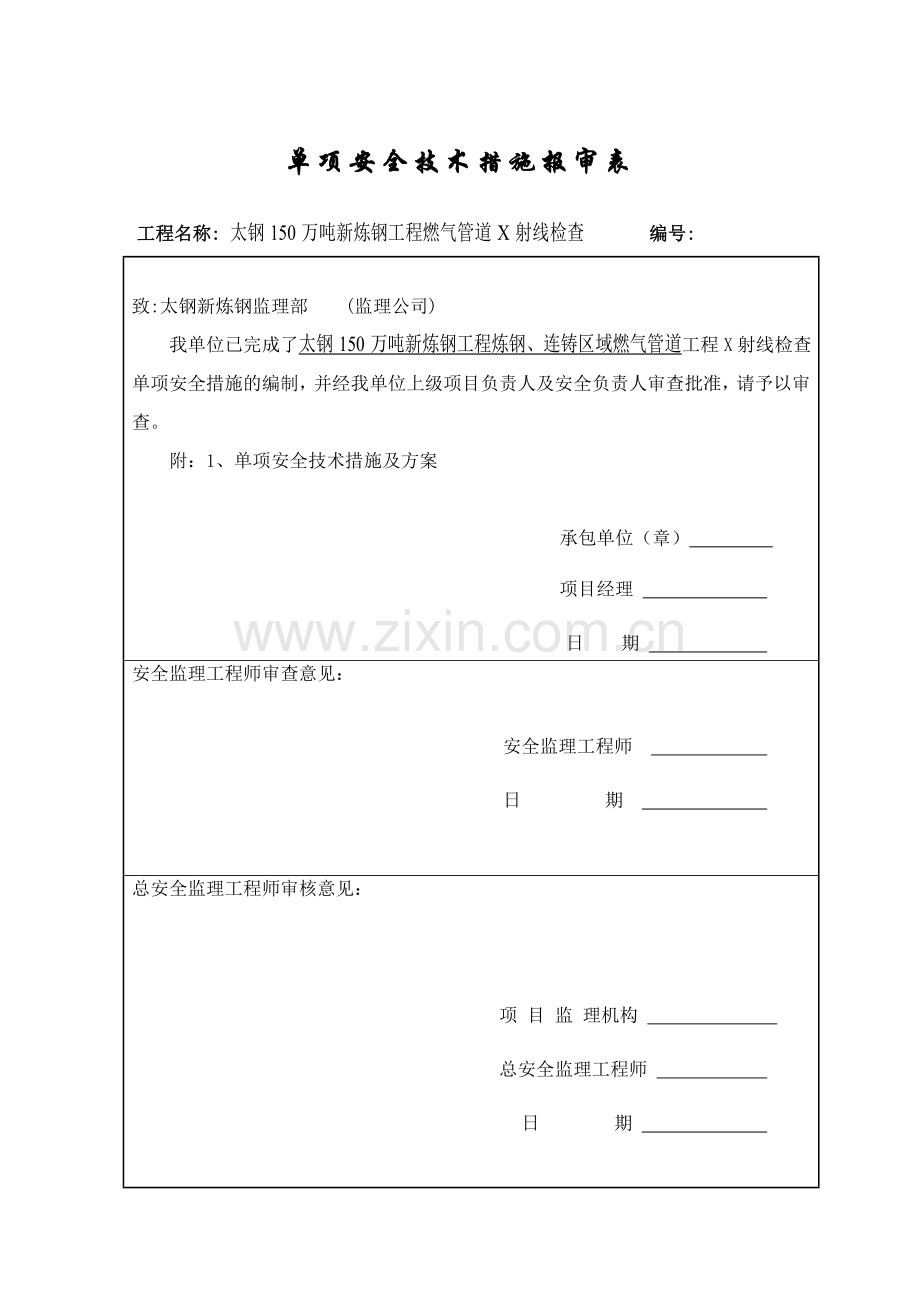

单项安全技术措施报审表

工程名称: 太钢150万吨新炼钢工程燃气管道X射线检查 编号:

致:太钢新炼钢监理部 (监理公司)
我单位已完成了太钢150万吨新炼钢工程炼钢、连铸区域燃气管道 工程X射线检查单项安全措施的编制，并经我单位上级项目负责人及安全负责人审查批准，请予以审查。
附：1、单项安全技术措施及方案

承包单位（章）
项目经理
日 期
安全监理工程师审查意见：

安全监理工程师
日 期
总安全监理工程师审核意见：

项 目 监 理机构
总安全监理工程师
日 期

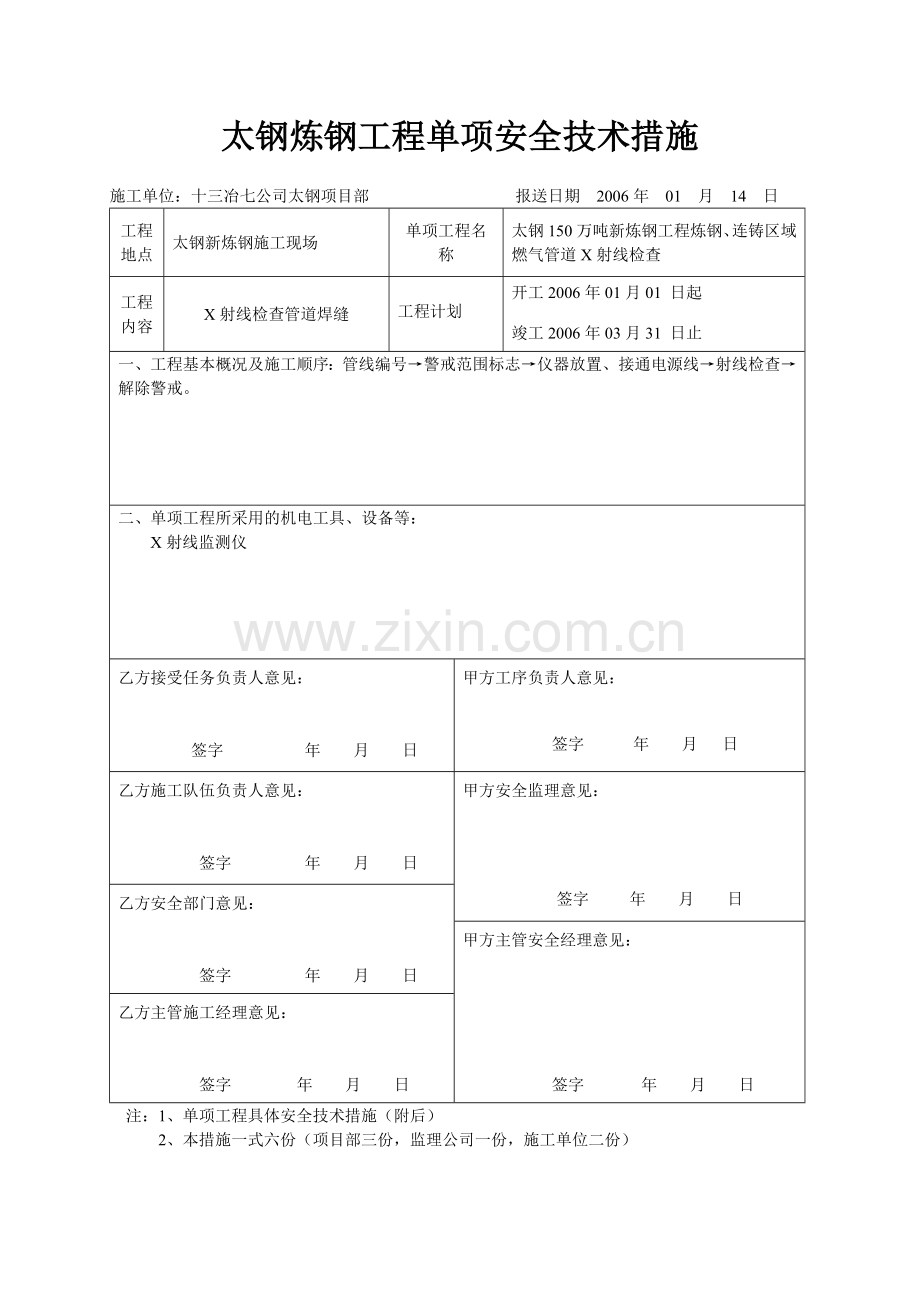

太钢炼钢工程单项安全技术措施

施工单位：十三冶七公司太钢项目部　　　　　 报送日期　2006年　01　月　14　日
工程地点
太钢新炼钢施工现场
单项工程名 称
太钢150万吨新炼钢工程炼钢、连铸区域燃气管道X射线检查
工程内容
X射线检查管道焊缝

工程计划

开工2006年01月01 日起　　

竣工2006年03月31 日止　
一、工程基本概况及施工顺序：管线编号→警戒范围标志→仪器放置、接通电源线→射线检查→解除警戒。
二、单项工程所采用的机电工具、设备等：
X射线监测仪

乙方接受任务负责人意见：

签字 年 月 日
甲方工序负责人意见：

签字 年 月 日
乙方施工队伍负责人意见：

签字 年 月 日
甲方安全监理意见：

签字 年 月 日
乙方安全部门意见：

签字 年 月 日
甲方主管安全经理意见：

签字 年 月 日
乙方主管施工经理意见：

签字 年 月 日
　注：1、单项工程具体安全技术措施（附后）
2、本措施一式六份（项目部三份，监理公司一份，施工单位二份）

X射线检查单项安全技术措施及方案
一 概况
炼钢、连铸主厂房内天然气管道按图纸说明要求100％焊缝须进行X射线检查、Ⅱ级焊缝合格。炼钢连铸主厂房天然气管道共计14800m。具体数据如下：
Ф57*4.5 11500m、Ф89*4.5 400m、Ф133*5 190m、
Ф73*4.5 200m、Ф108*5 520m。
二 射线检查质的资质仪器的检验合格证及检查人员的资质证
1．射线检查委托单位及人员
我公司委托十三冶结构厂射线检查科进行此项工作。具体实施X射线检查人员，必须具有太原市和山西省核发的X射线检查资质的资质证和操作证。
2．射线检查仪器的核定：
X射线检查仪器必须是国家合格产品，且仪器必须有年检合格证，方能进行。
3．射线检查必须按照国家射线检查的有关规程、规定执行。
4．射线检查人员必须随身携带操作证件，以备接受有关安全部门的检查和验证。
三 X射线检查区域及范围：
1．本次X射线检查在炼钢主厂房东山墙和天车轨道梁内、▽30.000M～36.500M之间、L列1～19、K列1～20、J列1～18、H列1～9、G列1～20布置有Φ89、Φ73、Φ57无缝钢管。
2．连铸区东山墙以及天车轨道梁内的▽8.000～27.600m之间，F列1～19、E列1～17、D列1～19、C列1～19、B列1～17、A列1～19均布置有Ф73、Φ57无缝管。
四 X射线检查操作程序：
必须每天晚上9时至早5时进行射线检查。
管线编号→警戒范围标志→仪器放置、接通电源→射线检查→解除警戒
1．凡是X射线检查管线在白天进行编号和打钢字印。
2．按规定由电工操作接好电源线及照明线和灯。
3．X射线仪器放置合适的位置，由操作人具体放置好。
4．X射线检查区域R半径100M须置设警戒线或红灯围栏。
5. 地面监控人员须用口哨及时和检查人员联系，检查警戒开始和警戒解除。监控人员严格把关，警戒范围内决不允许有人进入。
6.当X射线全部检查完毕，须把警戒线、围栏、警戒标志全撤走，彻底解除警戒。
7.射线检查仪器每次使用完毕，须专人放置可靠的地方，妥善保管。
五 X射线检查人员配置
1.专职X射线检验人员两名。
2.我公司配备专职电工一名，电焊工两名，地面警戒人员2～4人。
3.我公司专职安全员巡回检查。
六 安全措施
1.射线检查人员必须身体健康，能胜任高空作业环境。
2.高空作业的人行跳板、安全网、安全带、安全绳必须搭好、系好，安全可靠。
3.X射线仪器的运输须用绳索上下垂直运输。操作时必须固定好。
4.夜间照明必须充足、高空跳板、上下爬梯、操作位置等照明必须保证。
5.地面警戒线、警示灯、必须由警戒人员值守。
6.夜间施工值班人员严禁打瞌睡。
7.每一次射线检查完成，仪器妥善收回，不准留放现场。
8.每天的工作安排，由施工队长进行班前10分钟讲话，当天的工作要点、安全注意事项必须讲清楚。
9.射线检查人员与其配合的人员须充分合作，要满足射线检查人员的合理要求，相互照顾、帮助。
10.我公司由专职安全检查人员巡回现场，发现问题要立即纠正，有权让违章作业人员停止工作，或给予处分的决定。
11.除以上各项必须遵守外，不足之处遵照《建筑安装工人安全技术操作规程》执行。
