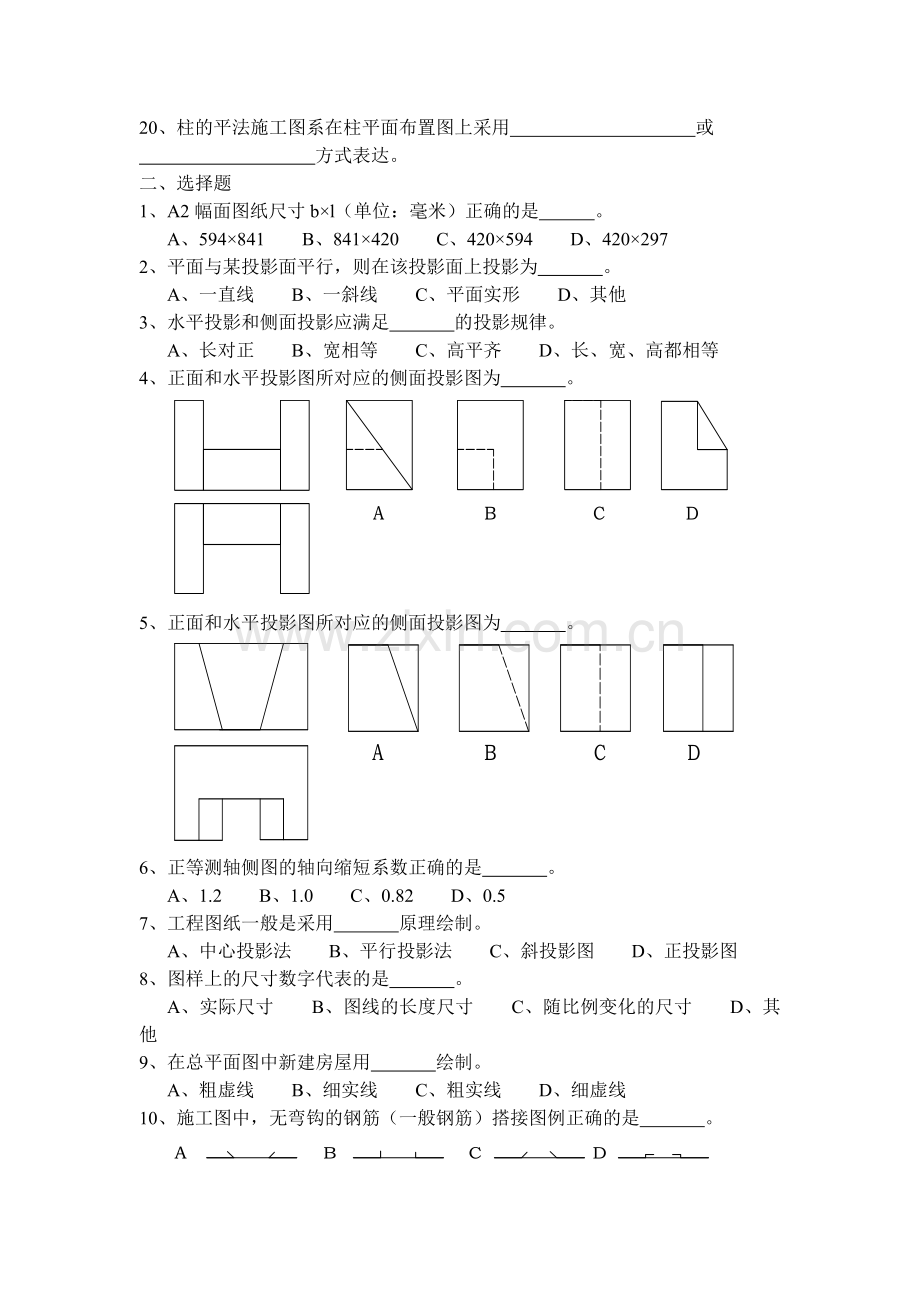

建筑制图与识图复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为 。2、剖切位置符号长度为 mm，剖切投射方向符号长度为4-6 mm。3、房屋施工图由于专业分工的不同，分为 、 、 。4、在建筑施工平面图中，横向定位轴线应用于建筑物 ，轴线编号用 从左到右依次编写；纵向定位轴线应用于建筑物 ，轴线编号用 从下至上顺序编写。5、房屋结构施工图一般包括 、 、 。6、国标规定建筑平面图中剖到的墙柱断面轮廓用 ；看到的构配件用 ；被挡住的构配件轮廓用 。7、写出下列常用构件的代号名称：M 、C 、MC 、J 、Z 、GL 。8、在物体三个投影图之间存在的关系： 、 、 。9、二级钢和三级钢符号分别为 和 。10、在平面布置图上表示各构件尺寸和配筋的方式，分 、 、 方式共三种。一、填空题11、E号轴线之后附加的第2根轴线如何表示 。12、指北针所绘圆的直径为 mm，指北针尾部宽度为 mm。13、房屋施工图由于专业分工的不同，分为 、 、 方式共三种。14、一套建筑施工图一般包括建筑 、 、 、 。15、建筑平面图中外部的三道尺寸，由外向内依次是 、 、16、房屋结构施工图的图样一般包括 和 两种。17、写出下列常用结构构件的代号名称：B 、L 、QL 、J 、Z 、GL 。、18、在结构施工图上：4根直径为22的二级钢 8 ；加密区间距为100，非加密区间距为200，直径为10的一级钢 。19、钢筋混凝土构件中的钢筋按其作用分为 、 、 、 。20、柱的平法施工图系在柱平面布置图上采用 或 方式表达。二、选择题1、A2幅面图纸尺寸bl（单位：毫米）正确的是 。A、594841 B、841420 C、420594 D、4202972、平面与某投影面平行，则在该投影面上投影为 。A、一直线 B、一斜线 C、平面实形 D、其他3、水平投影和侧面投影应满足 的投影规律。A、长对正 B、宽相等 C、高平齐 D、长、宽、高都相等4、正面和水平投影图所对应的侧面投影图为 。5、正面和水平投影图所对应的侧面投影图为 。6、正等测轴侧图的轴向缩短系数正确的是 。A、1.2 B、1.0 C、0.82 D、0.57、工程图纸一般是采用 原理绘制。A、中心投影法 B、平行投影法 C、斜投影图 D、正投影图8、图样上的尺寸数字代表的是 。A、实际尺寸 B、图线的长度尺寸 C、随比例变化的尺寸 D、其他9、在总平面图中新建房屋用 绘制。A、粗虚线 B、细实线 C、粗实线 D、细虚线10、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是 。11、绘图板的工作边为 。A、短边 B、长边 C、两边都是 D、无工作边12、房屋建筑制图标准规定，粗实线一般用于 。A、主要可见轮廓线 B、可见轮廓线 C、不可见轮廓线 D、可见轮廓线及图例线13、水平投影和正面投影应满足 的投影规律。A、长对正 B、宽相等 C、高平齐 D、长、宽、高都相等14、正面和水平投影图所对应的侧面投影图为 。15、正面和水平投影图所对应的侧面投影图为 。16、建筑施工图中除了标高用到了m做单位还有 用到了m作单位。A、底层平面层 B、标准层 C、立面图 D、总平面图17、建筑剖面图剖切符号一般应标注在 。A、标准层平面 B、底层平面 C、顶层平面 D、其他18、当比例为1:50时，图上量得长度为30mm，实际长度为 m。A、1.5 B、15 C、0.15 D、3019、在总平面图中未来待建房屋用 绘制。A、粗虚线 B、细实线 C、粗实线 D、细虚线20、楼（屋）盖建筑构造层次表达一般不会出现在 。A、剖面图 B、墙体剖面 C、施工说明 D、立面图 三、识图（1）看下图回答问题三、识图题（1） KZ2 500mm600mm 4根直径22mm的II级钢筋 直径8mm的I级钢筋，间距200mm布置（2） 240 C1，1500mm 、C2，1200mm M1，1800mm、M2，1200mm、M3，1000mm、M4，800mm C1、M1、台阶、楼梯间 西 900 20（3） 1、该柱的编号是（ ），该柱的截面尺寸是（ ）。2、表示（ ）3、表示（ ）（2）看下图回答问题首层平面图 1：1001、建筑物外墙厚（ ）mm。2、列举该层窗的编号及其宽度：（ ）；列举该层门的编号及其宽度：（ ）。3、剖切符号可知，剖切平面1-1通过（ ），投射方向是向（ ）。4、散水的宽度是（ ）mm，室外台阶与室内地面的高差是（ ）mm。（3）画出1-1、2-2断面图，并且标出、所标钢筋标注的意思。答案一、填空题1、2、610，46 3、建筑施工图，结构施工图，设备施工图 4、开间，大写阿拉伯数字，进深，大写英文字母 5、平面图，结构详图，基础图 6、粗实线，细实线，虚线 7、门、窗、门连窗，基础，柱，过梁 8、长对正，宽相等，高齐平 9、10、平面注写，列表注写，截面注写 11、12、24,3 13、建筑施工图，结构施工图，设备施工图 14、总平面图，平面图，立面图，剖面图，详图 15、总尺寸，轴线尺寸，细部尺寸 16、结构平面图，构件详图 17、板、梁、圈梁、基础、柱、过梁 18、19、受力筋，架立筋，分布筋，箍筋 20、列表注写，截面注写二、选择题1、C 2、C 3、B 4、B 5、C 6、C 7、D 8、A 9、C 10、C 11、A 12、A 13、A 14、B 15、D 16、D 17、B 18、A 19、D 20、D三、识图题（1） KZ2 500mm600mm 4根直径22mm的II级钢筋 直径8mm的I级钢筋，间距200mm布置（2） 240 C1，1500mm 、C2，1200mm M1，1800mm、M2，1200mm、M3，1000mm、M4，800mm C1、M1、台阶、楼梯间 西 900 20（3）
