环氧树脂砂浆配制.doc

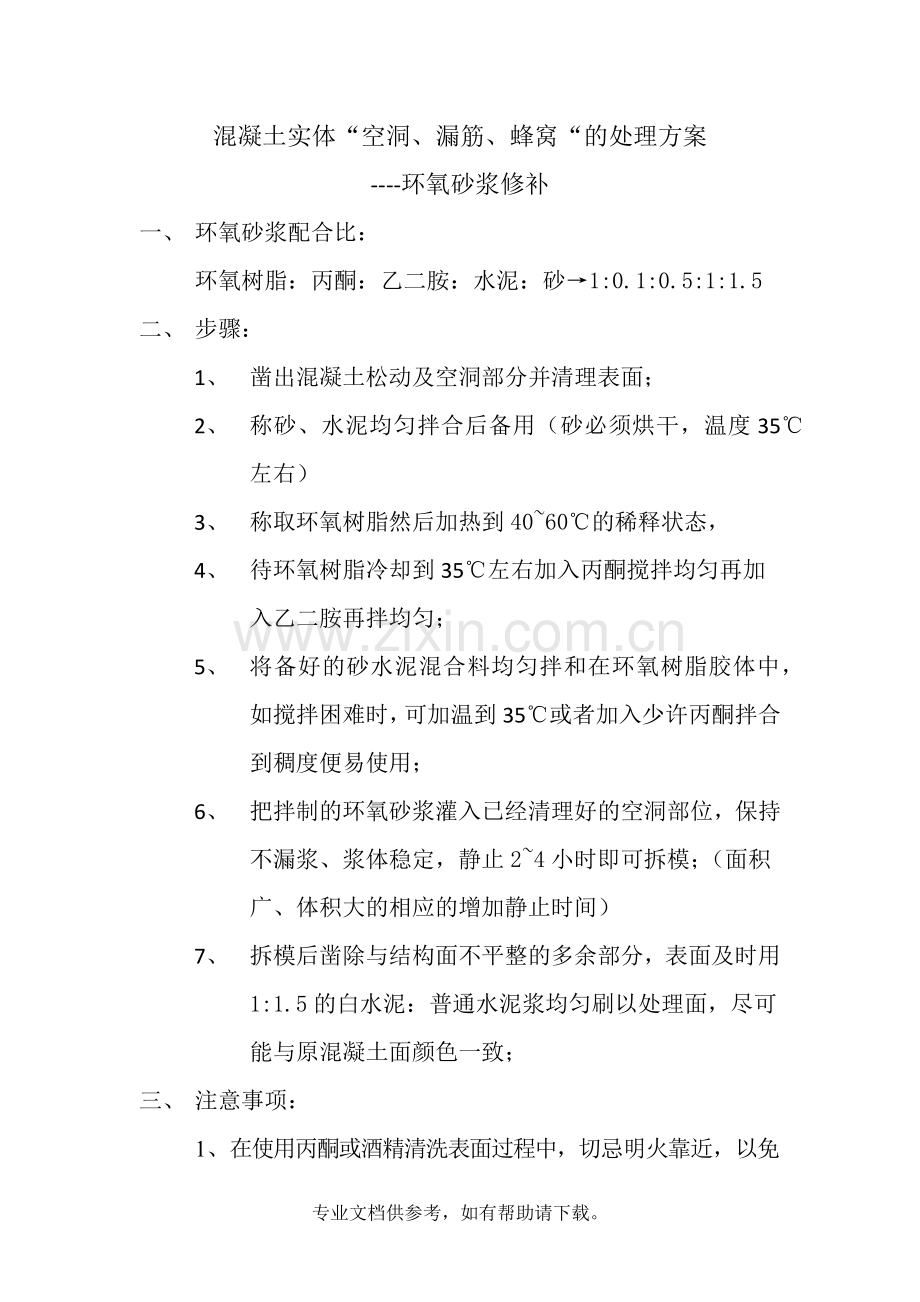

混凝土实体“空洞、漏筋、蜂窝“的处理方案
----环氧砂浆修补
一、 环氧砂浆配合比：
环氧树脂：丙酮：乙二胺：水泥：砂→1:0.1:0.5:1:1.5
二、 步骤：
1、 凿出混凝土松动及空洞部分并清理表面；
2、 称砂、水泥均匀拌合后备用（砂必须烘干，温度35℃左右）
3、 称取环氧树脂然后加热到40~60℃的稀释状态，
4、 待环氧树脂冷却到35℃左右加入丙酮搅拌均匀再加入乙二胺再拌均匀；
5、 将备好的砂水泥混合料均匀拌和在环氧树脂胶体中，如搅拌困难时，可加温到35℃或者加入少许丙酮拌合到稠度便易使用；
6、 把拌制的环氧砂浆灌入已经清理好的空洞部位，保持不漏浆、浆体稳定，静止2~4小时即可拆模；（面积广、体积大的相应的增加静止时间）
7、 拆模后凿除与结构面不平整的多余部分，表面及时用1:1.5的白水泥：普通水泥浆均匀刷以处理面，尽可能与原混凝土面颜色一致；
三、 注意事项：

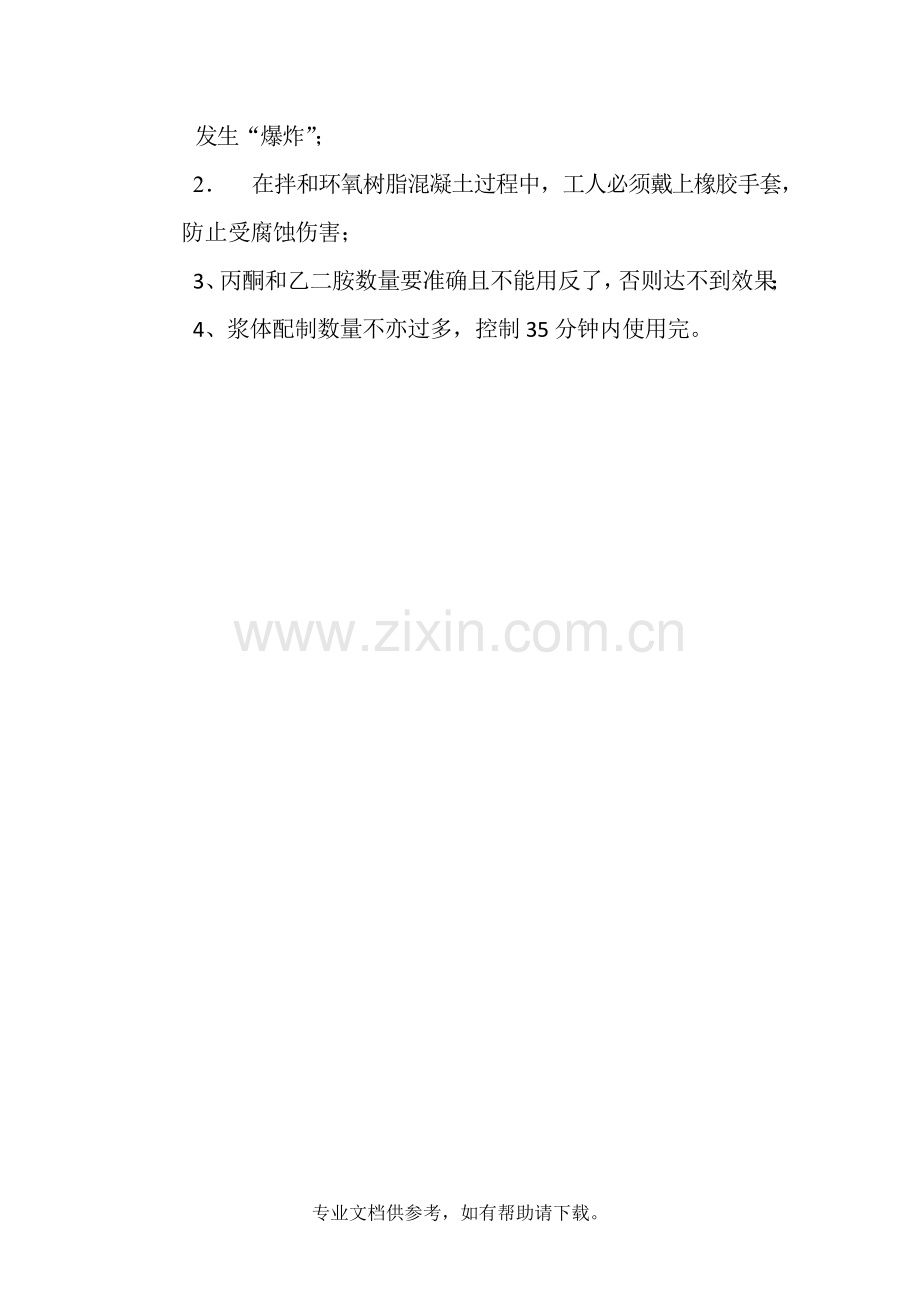

1、在使用丙酮或酒精清洗表面过程中，切忌明火靠近，以免发生“爆炸”；
2． 在拌和环氧树脂混凝土过程中，工人必须戴上橡胶手套，防止受腐蚀伤害；
3、丙酮和乙二胺数量要准确且不能用反了，否则达不到效果；
4、浆体配制数量不亦过多，控制35分钟内使用完。

专业文档供参考，如有帮助请下载。
