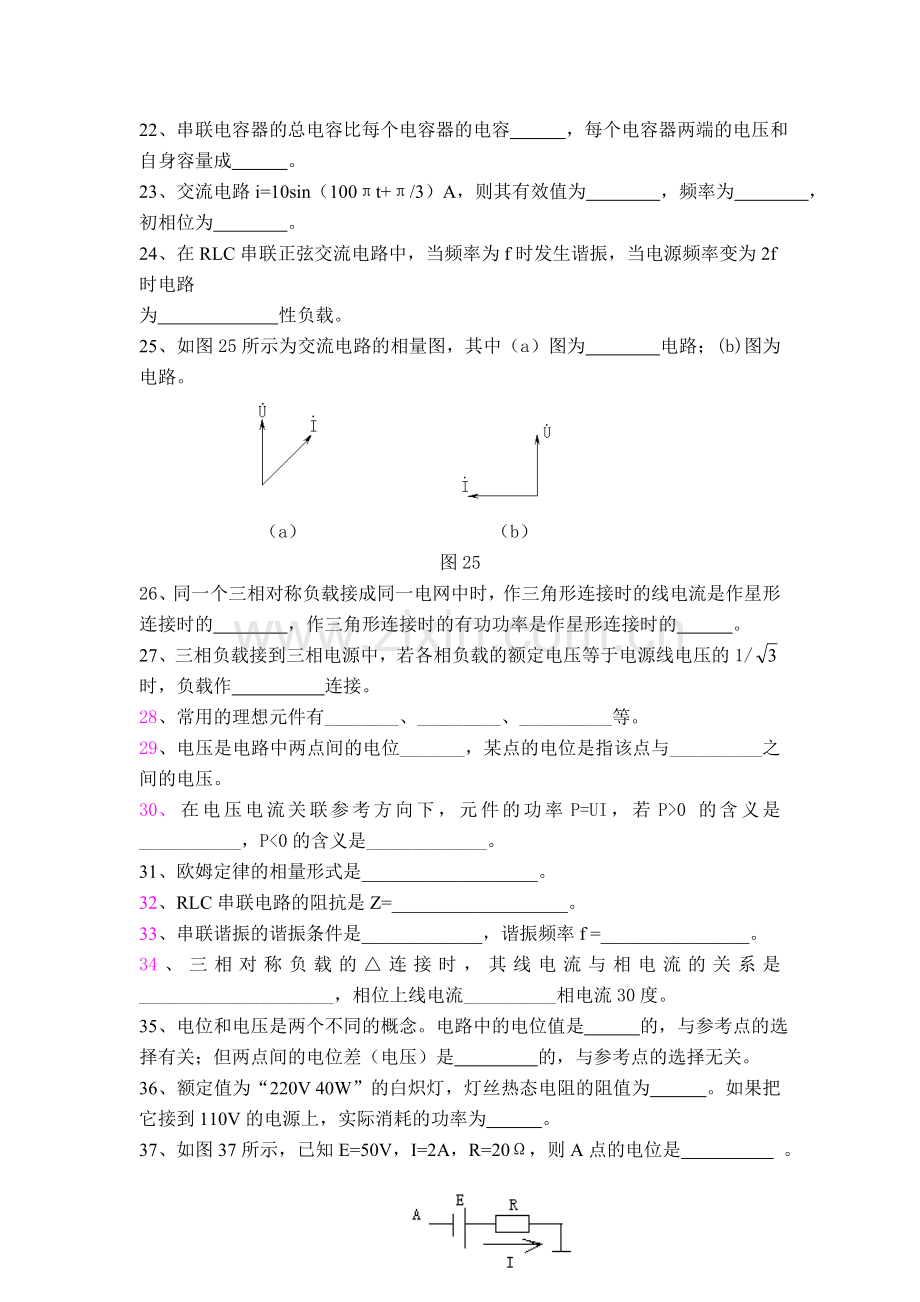

电工基础期末复习题一、 填空题1、叠加定理只适用于 电路，可以用来计算电路中的 和 等线性量。2、实际电压源的电路模型是 与 的串联组合。3、一个电阻其上标出1K，10W，此电阻可以承受的电压是 。3、正弦量的三要素是指 、 和 。4、在正弦电路中，感抗与频率成 比，容抗与频率成 比。5、在纯电感的正弦电路中， 超前于 90。6、若正弦电流i=10sin（t+30）A，则该电流的有效值是 。7、支路电流法是以 为未知变量，根据 列方程求解电路的分析方法。8、戴维南定理指明：任何一个线性有源二端网络都可以用 来等效替代。9、电路中最基本的物理量有_、_、_等。10、电流是电荷在电路中的_形成的，电压是指两点之间的电位差，起点比终点电位_。11、在电压电流关联参考方向时，欧姆定律的表达式是_，在电压电流非关联参考方向时，欧姆定律的表达式是_。12、理想电压源的_恒定，理想电流源的_恒定。13、基尔霍夫电压定律的相量形式是_。14、感抗XL=_。容抗XC=_。15、LC串联电路的阻抗是Z=_。16、正弦稳态电路中，二端网络的有功功率P 的单位是_，无功功率Q单位是_，视在功率S单位是_。17、串联谐振的谐振条件是_，振频率0=_。18、三相对称负载的Y连接时，其线电流_相电流，中线电流为_。19、有两个电阻，把它们串联起来的总电阻为10，把它们并联起来的总电阻为2.1，这两个电阻的阻值分别为_ _和_ _。20、电源电动势E=4.5 V，内阻R=0.5,负载电阻R=4，则电路中的电流I ，路端电压U 。21、有二个相同的电容器并联之后的等效电容与它们串联之后的等效电容之比是 。22、串联电容器的总电容比每个电容器的电容 ，每个电容器两端的电压和自身容量成 。23、交流电路i=10sin（100t+/3）A，则其有效值为 ，频率为 ，初相位为 。24、在RLC串联正弦交流电路中，当频率为f时发生谐振，当电源频率变为2f时电路为 性负载。25、如图25所示为交流电路的相量图，其中（a）图为 电路；(b)图为 电路。 （a） （b）图2526、同一个三相对称负载接成同一电网中时，作三角形连接时的线电流是作星形连接时的 ，作三角形连接时的有功功率是作星形连接时的 。27、三相负载接到三相电源中，若各相负载的额定电压等于电源线电压的1/时，负载作 连接。28、常用的理想元件有_、_、_等。29、电压是电路中两点间的电位_，某点的电位是指该点与_之间的电压。30、 在电压电流关联参考方向下，元件的功率P=UI，若P0 的含义是_，P0时的电感电流。5、如图所示，求电压UAB=？ 6、如图所示，用节点电压法求电路中的I=？ j1010+7、如图所示的正弦稳态电路，已知I1=I2=10A，求相量和 8、电路如下图所示，求ab=? 9、 试求图示电路中a、b两点之间的开路电压。若在a、b之间接入一个Rab=1的电阻，问通过该电阻的电流为多少？10、 列出图示电路的节点电压方程组。11、 电路如图所示，试求流过2.25电阻电流I。12、 图示电路中US、IS恒定，电路原已稳定。已知：R1=R2=R3=2，R4=1，C=1F，IS=1A，US=2V。试求t=0时将开关由位置1合至2后的电流i(t)。13、电路如图1所示，求单口网络的戴维南等效电路。（10分）14、 电路如图2所示，求电流i1、i2及电压u 。（10分）15、已知额定电压为220V的对称三相负载，其阻抗值为Z=30+j40，今欲接入线电压为380V的三相电网中，应如何连接？并求其总有功功率。 （10分）16、 如图4所示电路，原已稳定，已知：R1=500，R2=100，C=100F，IS=0.6A，t=0时，将开关S断开。求S断开后的uC（t）、iC（t）和i1（t）。 （10分） 17、在RLC串联的正弦交流电路中，已知电阻R=15，感抗XL=80，容抗XC=60，电阻上电压有效值UR=30V，试求：(12分) (1) 电流有效值I(2) 总电压有效值U(3) 总有功功率P(4) 总无功功率Q(5) 总视在功率S(6) 电路的功率因数cos 18、在如图4所示电路中，R1=R2=R3=R4=R5=12，分别求S断开和S闭合时AB间等效电阻RAB。 图419、已知E1=20V，E2=40V，电源内阻不计，电阻R1=4，R2=10，R3=40，求各支路电流。 图520、在RLC串联交流电路中，已知R=30，L=127mH，C=40F，电路两端交流电压u=311sin314t V。求：（1）电路阻抗；（2）电流有效值；（3）各元件两端电压有效值；（4）电路的有功功率、无功功率、视在功率。（5）电路的性质。21、如图5所示为双量程的电压表，其量程分别为10V和50V，已知对应于10V量程时电压表内阻R1=20K(包括表头内阻)，求R2。图522、在图6所示电路中，已知E1=120V，E2=130V.，R1=10，R2=2，R3=10，求各支路电流和UAB。图623、在电阻、电感、电容串联谐振电路中，电阻R50，电感L5 m，电容C50pF，外加电压有效值U10 mV。求：（1）电路的谐振频率；（2）谐振时的电流；（3）电路的品质因数；（4）电容器两端的电压。24、有一个对称三相负载，每相的电阻R=6，XL=8，分别接成星形、三角形接到线电压为380V的对称三相电源上。求：（1）负载作星形联接时的相电流、线电流和有功功率；（2）负载作三角形联接时的相电流、线电流和有功功率。25、电路如图所示，US=6V, IS=3A, R1=R3=2, R2=R4=1,试用叠加定理求图中流过R3的电流I3。26、电路如图所示，已知=2200oV， R=40,=30,。（1）分别求电阻、电容及电感上的电压降的相量值，（2）计算电路的有功功率P、无功功率Q、视在功率S。27、如图所示，求解换路后的电流及电压的变化规律。28、图3-2所示电路已处于稳态，时，开关K1打开而K2闭合，求时的电压和电流。（用三要素法求解）（8分）
