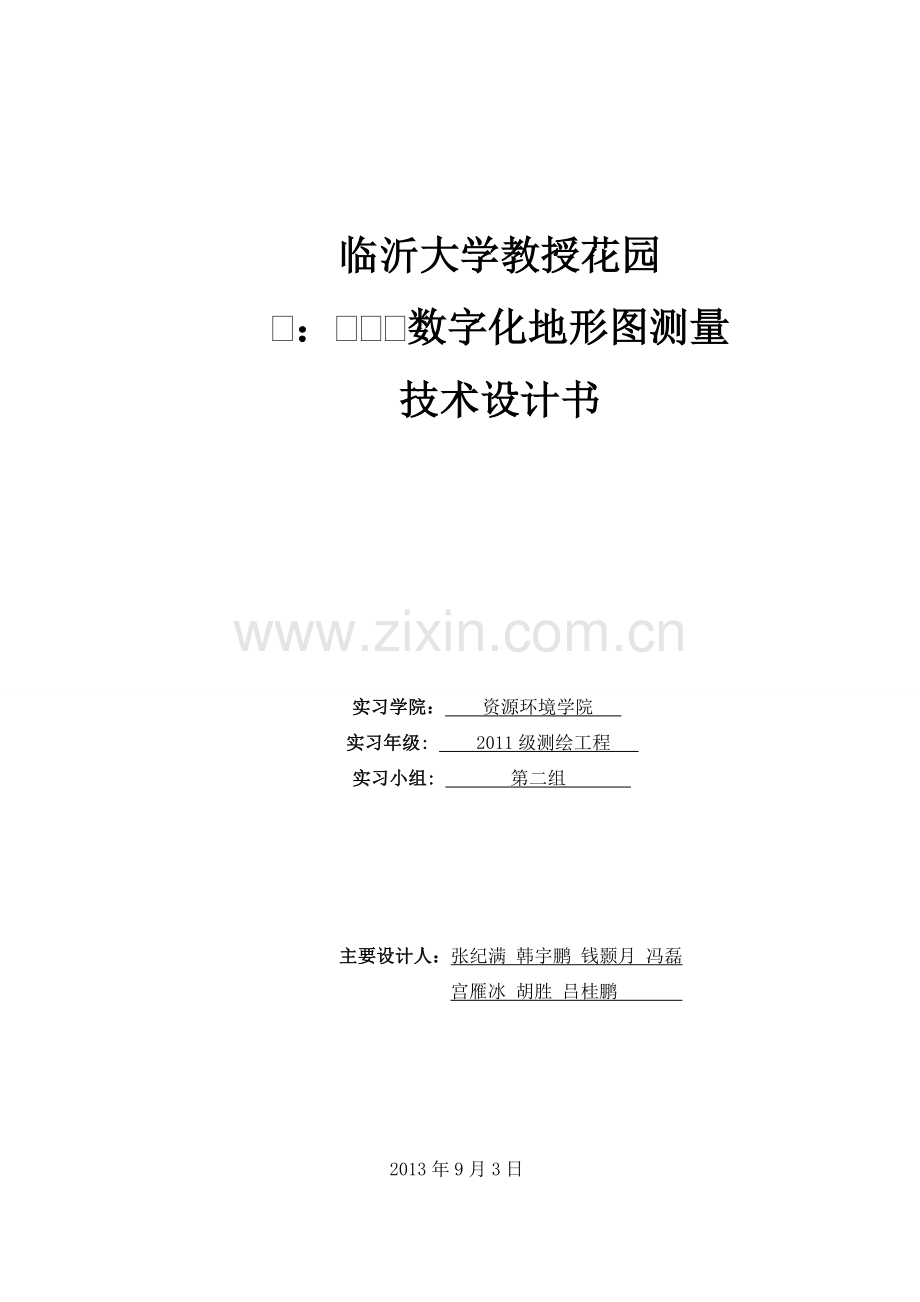

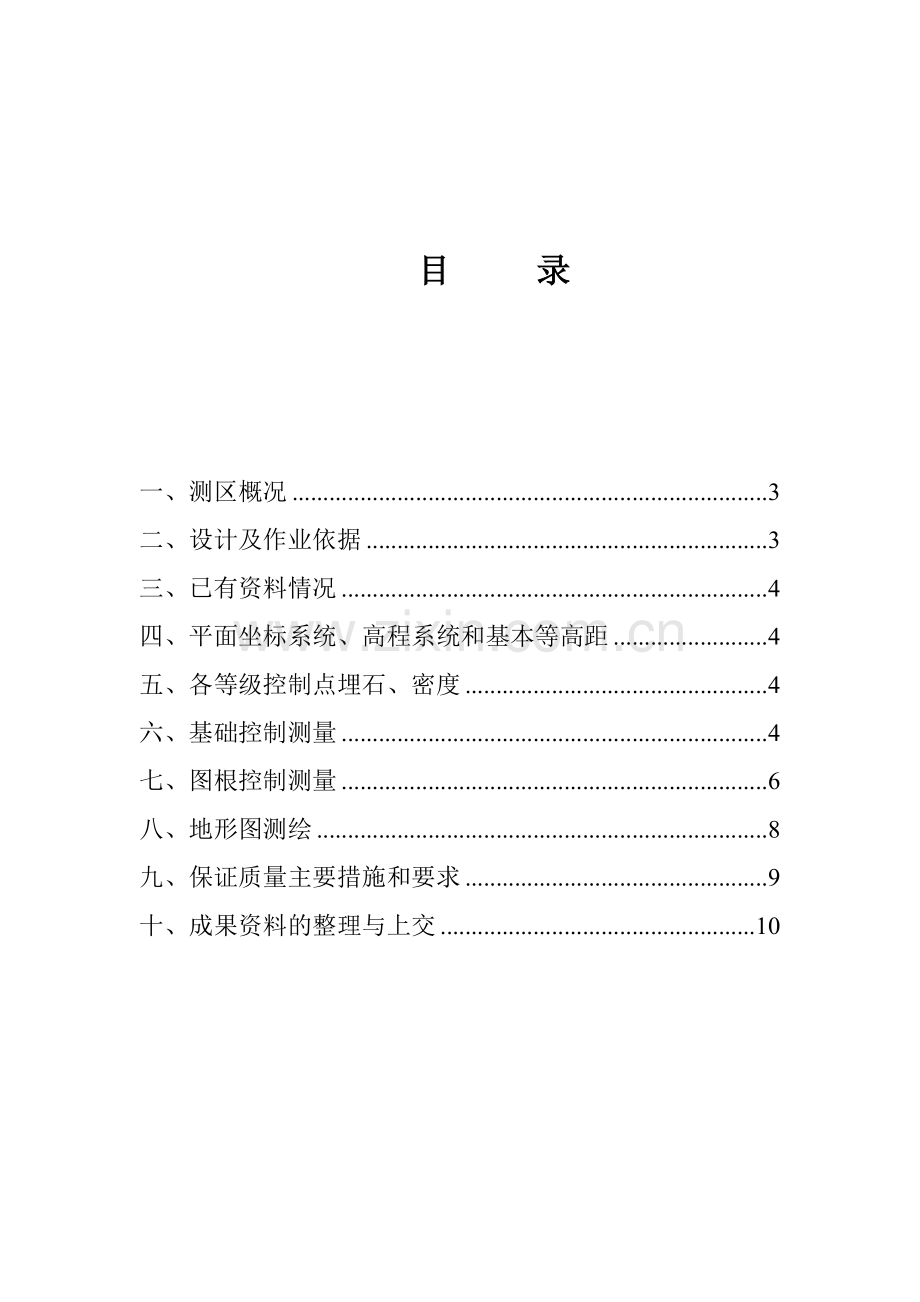

临沂大学教授花园1：500数字化地形图测量技术设计书 实习学院： 资源环境学院 实习年级: 2011级测绘工程 实习小组: 第二组 主要设计人：张纪满 韩宇鹏 钱颢月 冯磊 宫雁冰 胡胜 吕桂鹏 2013年9月3日目 录一、测区概况3二、设计及作业依据3三、已有资料情况4四、平面坐标系统、高程系统和基本等高距4五、各等级控制点埋石、密度4六、基础控制测量4七、图根控制测量6八、地形图测绘8九、保证质量主要措施和要求9十、成果资料的整理与上交10临沂大学教授花园1：500数字化地形图测量技术设计书为提高临沂大学资源环境学院测绘工程专业2011级学生的整体测绘水平和专业素质，2011级测绘工程一班二组承担临沂大学教授花园1：500数字化地形图测量任务。为统一技术要求，以保证成果质量，特编写本技术设计书。一、测区概况测区位于临沂大学北侧的教授花园，御景湾小区以南。总面积约XXX平方千米，交通较为便利。测区包括主体建筑近20栋，还包括小区附属建筑及测区内的道路、地下停车场等。测区的主要地物以小区居民楼为主，包括、柱廊、楼梯、道路、路灯、草地、花圃、井盖、垃圾箱等。地物较为复杂，会影响测量进度。测区内地形平缓，整体通视较为良好，但上下班期间会形成较大的人流，给测图带来一定影响。所测地物有很多树，通视效果较差，会对测量工作造成一定的影响。路面绿化已经完善，路面属性以沥青路为主，部分为地砖。路面消防设施、地下管道、电缆配电箱、路灯等公共设施一应俱全。二、设计及作业依据1、GJJ899城市测量规范2、GB1289891国家三、四等水准测量规范3、GB/T792919951：500、1：1000、1：2000地形图图式4、CJJ7397全球定位系统城市测量技术规程5、GB1491294大比例尺地形图机助制图规范6、GB/T1716019971：500、1：1000、1：2000地形图数字化规范7、审批后的本技术设计书 本设计书未提及的，按GJJ899城市测量规范；GB/T792919951：500、1：1000、1：2000地形图图式为准。三、已有资料情况数字化测图教学实习指导书、网络搜索的影像图、教授花园门口已有的两个GPS控制点等。四、平面坐标系统、高程系统和基本等高距1、平面坐标采用2000坐标系2、高程系统采用1985国家高程基准；3、基本等高距，1：500地形图为0.5m。五、各等级控制点埋石、密度1、选点要求。点位应选在稳固、易于设站和扩展，通视良好、能长久保存的地方。并做好点之记。2、首级控制点编号前冠以C11DX2(测绘2011级导线点二组)，如C11DX2-01、C11DX2-02。一级点以小组为单位全区统一编号，如2-03、2-04。3、图根控制测量采用导线、交会定点等方法加密，并保证点数150个/km2（换算成7-8个/幅），地形复杂地区应根据测图需要适当增加点数。六、基础控制测量1平面控制测量（1）全站仪光电测距：在已知点的基础上，布设3级光电测距导线，沿道路及测区的边缘，以闭合或附和路线的形式布设。布网方案：根据平面图先进行图上选点，然后到现场根据测区环境进行实地选点，布设10个点，包括4个一级点，6个二级点，平均边长100米，每个导线点均以钢钉标记，并用油漆做好点之记。导线测量：测角测距采用全站仪，测内角及边长。内业计算采用平差易软件计算，导线精度指标应遵循下表。等级导线长度（km）平均边长（m）测角中误差（1/15000）测距中误差（mm）测距相对中误差测回数方位角闭合差（）相对闭合差（）J6四等91.52.5181/80000151/35000一级43005151/300004101/15000二级2.41008151/140003161/10000三级1.25012151/70002241/5000表1 导线测量的主要技术要求注：表中n为测站数。a.导线网中结点与高级点之间或结点与结点之间的导线长度不应大于上表中附合导线规定长度的0.7倍。b.当附合导线的总长度小于上表的规定导线长度的1/3时，导线全长的绝对闭合差不应小于13cm。c.在平坦、开阔地区光电测距电线的总长度和平均边长可根据上表的规定放长至1.5倍，但其绝对闭合差不应大于26cm。（针对一级导线）导线测量水平角观测的技术要求等级测角中误差（）测回数方位角闭合差DJ1DJ2DJ6四等2.546-5n一级5-24 10n二级8-13 16n三级12-12 24n注：表中n为测站数。2高程控制测量（1）二等水准测量采用光学测微法，往返观测，其观测顺序如下。往测：奇数站为后-前-前-后； 偶数站为前-后-后-前。返测：奇数站为前-后-后-前； 偶数站为后-前-前-后。四等点以四等水准精度连测，一级点以五等水准精度连测。四等水准测量可采用光电测距三角高程测量代替四等水准测量，也可二者交替进行。四等水准网中最弱点的高程中误差相对于起算点不得大于20mm。四等水准测量技术要求： 四等水准测量技术要求每千米高差中数中误差附（闭）合水准路线长 (Km)路线闭合差（mm）偶然中误差M全中误差MW5mm10mm 15注：L为附（闭）合路线长度，以公里为单位。四等水准观测技术要求视距前后视距差前后视距累积差红黑面读数差红黑面所测高差之差视线高度80m 5m10m3.0mm 5.0mm三丝能读数七、图根控制测量1、图根平面控制测量图根点是直接提供地形图测绘的依据，应在以上各等级控制点基础上加密布设，图根点的密度应以满足测图需要。建筑物密集地区应适当增加，空旷地区可适当减少，但要保证测图需要的控制密度。图根控制点布设形式采用图根导线测量，即在高级点间布设附合导线和闭合导线，一般不超过两次附合。当特别困难地段可以布设成为支导线。当测区内没有高级控制点时，应与测区外已知点连测，或假定一点坐标及一边的坐标方位角作为起算数据。（2）图根控制点选点应遵循的原则方便仪器安置且通视良好利于导线测角和测距；周围无遮挡、视野开阔便于施测碎部点；考虑仪器与人的安全问题，避免选在道路中央；选定点后应立即钉一小钉并用油漆在地面上画作为标记并编号。图根导线测量的技术要求应符合下列规定：(n为测站数) 比例尺导线长度平均边长测距测回数测角测回数方位角闭合差导线全长相对闭合差DJ2DJ61：500900m80m1111/4000导线长度短于表1/3时，其绝对闭合差不应大于0.15m。图根点相对于起算点的点位中误差不得大于5cm。图根导线一般应为附合导线，不宜超过二次附合。当遇到较大单位只有一个出入口时，允许采用闭合导线(4) 测距：往返观测1测回(读二次读数)，读数较差l0mm(5）布设支导线时，水平角观测首站应联测两个已知方向，5全站仪观测 1 测回。其他站水平角应分别测左、右角各 1个测回，其圆周角闭合差不应超过40。测距和竖直角观测与第4条相同。(6）其余相关规定其严格准照城市测量规范的规定。2、图根高程控制测量图跟点的高程中误差不得大于测图基本等高距的1/10。（1）图根点高程测量方法：可用图根水准或图根光电测距三角高程测量方法测定，本次实习采用图根水准导线测量方法。图根水准导线应起闭于高等级高程控制点上，可沿图根点布设为附合路线或闭合路线。当测区内无已知水准点时可与测区附近已知水准点进行高程连测。连测时用四等水准测量方法往返测其往返测高差不符值不超过20mm。也可假定一点高程，成为独立高程系统。水准测量技术要求等级附（闭）合路线全长附（闭）合路线高程闭合差仪器至标尺距离观测方法五等12Km30Lmm100m中丝单程双面读数至mm图根8Km40Lmm100m中丝单程读数至mm（4）测距要求与图根导线平面控制测量的相同。竖直角采用对向观测，测1个测回。仪器高和棱镜中心高应准确量至米。（5）计算三角高程时，角度应取至秒，高差应取至毫米。八、地形图测绘成图方法：采用解析法数字化成图。基本比例尺1：500.成图软件：南方CASS7.0成图软件。地形图的分幅采用5050cm正方形分幅，图幅号按图幅西南角坐标计算编号，N1+N2： 1：500 N1=（X-2520.0）4 N2=（Y- 840.0）4 地形图的精度图上地物点相对于邻近图根点的点位中误差不大于0.5mm(图上)，邻近地物点间距中误差不大于0.4mm(图上)，高程注记点建筑区相对于邻近图根点的高程中误差不大于0.15m，其它高程注记点相对于邻近图根点的高程中误差不大于1/2等高距。用全站仪施测地物点、地形点时，测距一次读数，当经纬仪2C差小于40时，水平角可测半测回；每一测站测完碎部点后应归零检查，归零差应不大于40。测站定向后需用另一已知点进行定向检查。检查精度平面小于0.15m，仪器对中偏差不大于5mm，仪器觇标高量到0.01m。地物点、地形点测距的最大长度比例尺地物点地形点1：50080m300m 高程注记点的间距比例尺1：5001：2000高程注记点的间距10m30m注：高程注记点应分布均匀，注记到千米位，地形简单地区可放宽至1.5倍。建筑区和不便于绘等高线的地方，可不绘等高线。居民地的表示外围轮廓及街道应准确绘出，内部可做较大综合。房屋的轮廓以墙基外角为准，地下室不作专门表示。菜地、果园、旱地等农用地中以木、油毡纸、草等为材料建造的简单房，住人的应表示，对轮廓小的拐角可适当综合取舍。测区内的景观建筑物大于1米的应实测，以地形图图式图例执行。街道、公路、广场、空地上的花圃、花坛轮廓线以实线表示；以内部道路边线为轮廓线的花圃、花坛边线以虚线表示，符号配置按地形图图式图例执行。地下停车场内部单独施测，施测地貌用虚线表示。测区内变压器应单独测出，用特殊符号表示。街道边的邮筒，街道名称牌，小于1米的小型广告牌不表示。横跨街道、公路的路标、宣传栏、广告牌用地形图图式符号按其方向表示，当广告牌、路标、宣传栏等为双面设计时，优先选取朝向北、向西方向表示。街道中间、花圃中间单柱支撑的宣传栏、广告牌仿照地形图图式注记符号表示。单柱支撑表示道路、单位通道情况的标志牌用地形图图式符号表示。广场、街道、公路上的路灯用地形图图式注记表示，简陋的路灯不表示。街道名称、道路名称、管线类别等注记的字向和字序应按图式注记规则执行。地形图编辑时，各种注记的字体大小、字型、方向要认真按1：500、1：1000、1：2000地形图图式规定执行。地形图上高程注记应分布均匀，一般每方格应不少于10个高程注记点（含房屋、地物的高程点），在街道交叉口中心线、道路路面、广场、地下检修井口、较大空地等位置适当加注高程，高程1：500注记到厘米。围墙、栅栏、栏杆、篱笆和铁丝网等围护物，均应实测，在墙基上面筑栏杆的按围墙表示。本测区不表示各类境界。地形图的测绘内容及取舍按城市测量规范的要求执行。九、保证质量主要措施和要求为确保产品质量达到规范、设计书的要求，测区内严格按照测量标准，组长严格把关，相互协调。对参加本测区内小组人员仔细分工，保证各小组人员正真参与的测图中，使小组人员协调合作，确保施测工作顺利进展。严格执行测绘仪器送检制度，未经检定或检定不合格的仪器、设备不得进入测区。测图时各组数据必须在误差范围之内，超出误差范围的数据坚决不会使用，成果成图资料齐全、数据准确无误。十、成果资料的整理与上交成果的资料包括：数字化地形图测量技术设计书（一份）。控制资料：控制点成果表、等级控制点点之记。1：500数字化地形图一份。 野外采集的原始数据文件。等级控制点成果表。1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
