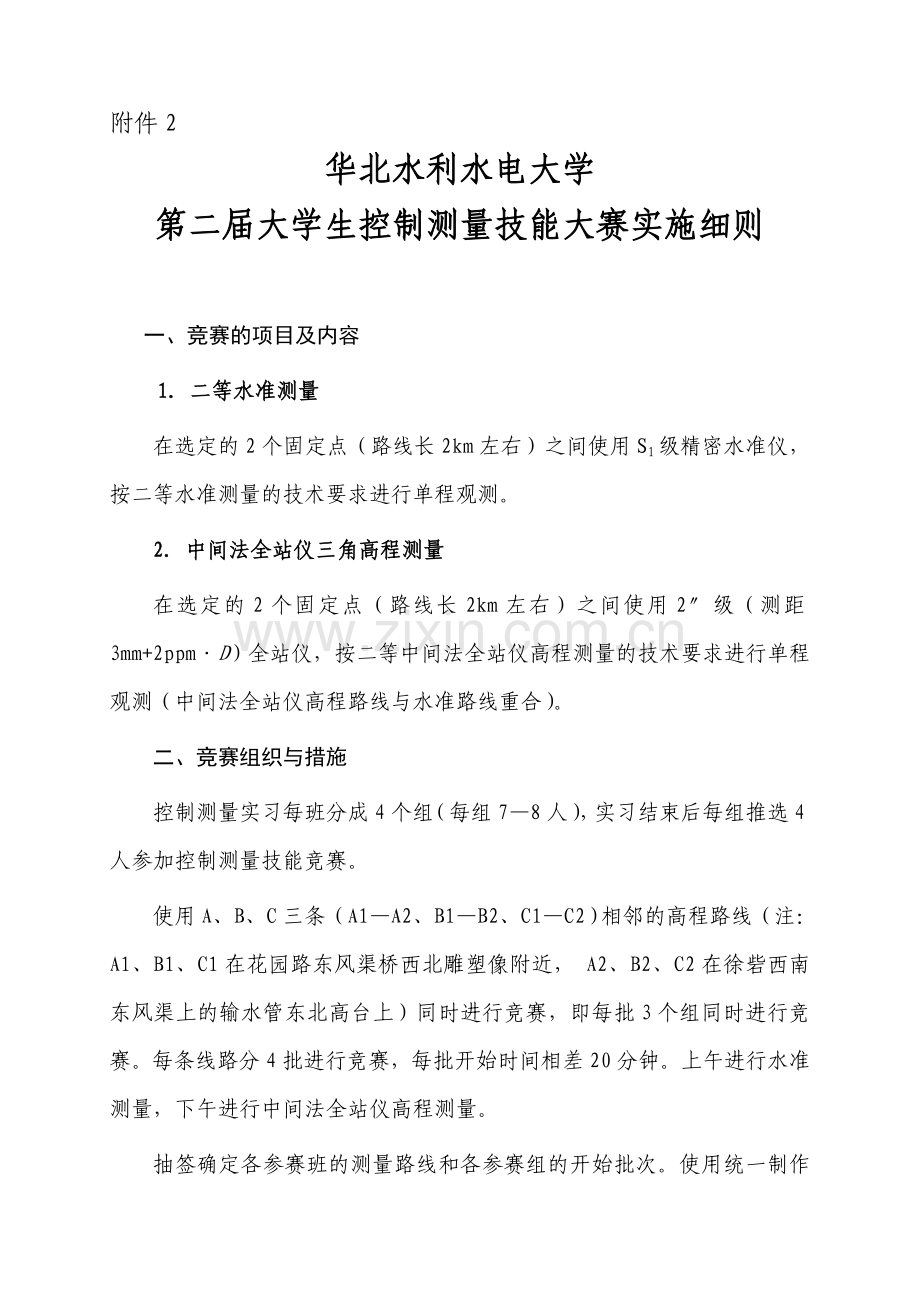

附件2
华北水利水电大学
第二届大学生控制测量技能大赛实施细则

一、竞赛的项目及内容
1．二等水准测量
在选定的2个固定点（路线长2km左右）之间使用S1级精密水准仪，按二等水准测量的技术要求进行单程观测。
2．中间法全站仪三角高程测量
在选定的2个固定点（路线长2km左右）之间使用2″级（测距3mm+2ppm·D）全站仪，按二等中间法全站仪高程测量的技术要求进行单程观测（中间法全站仪高程路线与水准路线重合）。
二、竞赛组织与措施
控制测量实习每班分成4个组（每组7—8人），实习结束后每组推选4人参加控制测量技能竞赛。
使用A、B、C三条（A1—A2、B1—B2、C1—C2）相邻的高程路线（注：A1、B1、C1在花园路东风渠桥西北雕塑像附近， A2、B2、C2在徐砦西南东风渠上的输水管东北高台上）同时进行竞赛，即每批3个组同时进行竞赛。每条线路分4批进行竞赛，每批开始时间相差20分钟。上午进行水准测量，下午进行中间法全站仪高程测量。
抽签确定各参赛班的测量路线和各参赛组的开始批次。使用统一制作的并加盖有院办公章的表格进行记录。为了保证竞赛顺利进行，允许参赛小组另请两名同学帮助使用测绳丈量距离，也可以提前在观测路线上标记测站点和立尺（镜）点位置。

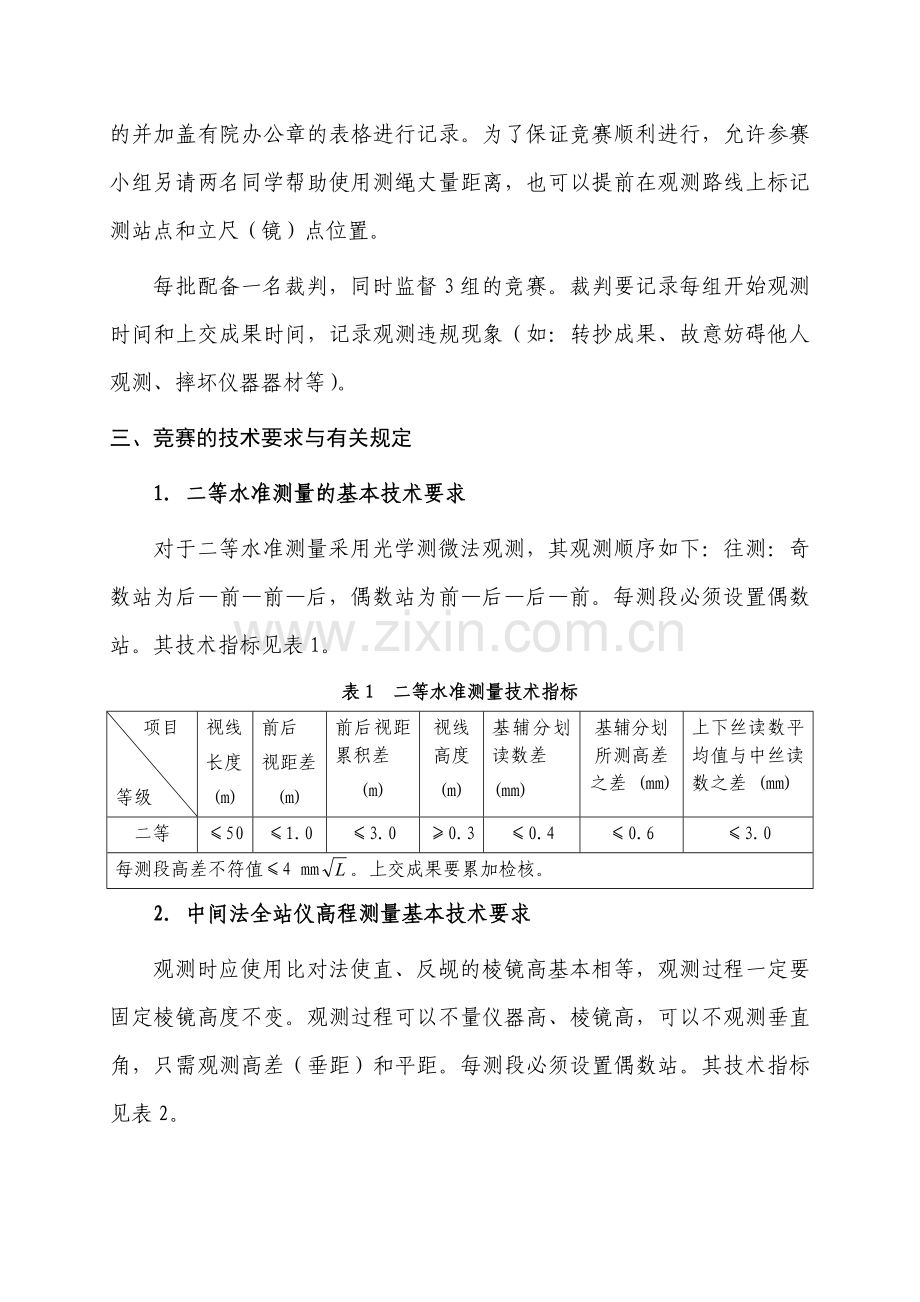

每批配备一名裁判，同时监督3组的竞赛。裁判要记录每组开始观测时间和上交成果时间，记录观测违规现象（如：转抄成果、故意妨碍他人观测、摔坏仪器器材等）。
三、竞赛的技术要求与有关规定
1．二等水准测量的基本技术要求
对于二等水准测量采用光学测微法观测，其观测顺序如下：往测：奇数站为后—前—前—后，偶数站为前—后—后—前。每测段必须设置偶数站。其技术指标见表1。
表1 二等水准测量技术指标
项目

等级
视线
长度
(m)
前后
视距差
(m)
前后视距累积差
(m)
视线高度
(m)
基辅分划读数差
(mm)
基辅分划所测高差之差 (mm)
上下丝读数平均值与中丝读数之差 (mm)
二等
≤50
≤1.0
≤3.0
≥0.3
≤0.4
≤0.6
≤3.0
每测段高差不符值≤4 mm。上交成果要累加检核。
2．中间法全站仪高程测量基本技术要求
观测时应使用比对法使直、反觇的棱镜高基本相等，观测过程一定要固定棱镜高度不变。观测过程可以不量仪器高、棱镜高，可以不观测垂直角，只需观测高差（垂距）和平距。每测段必须设置偶数站。其技术指标见表2。

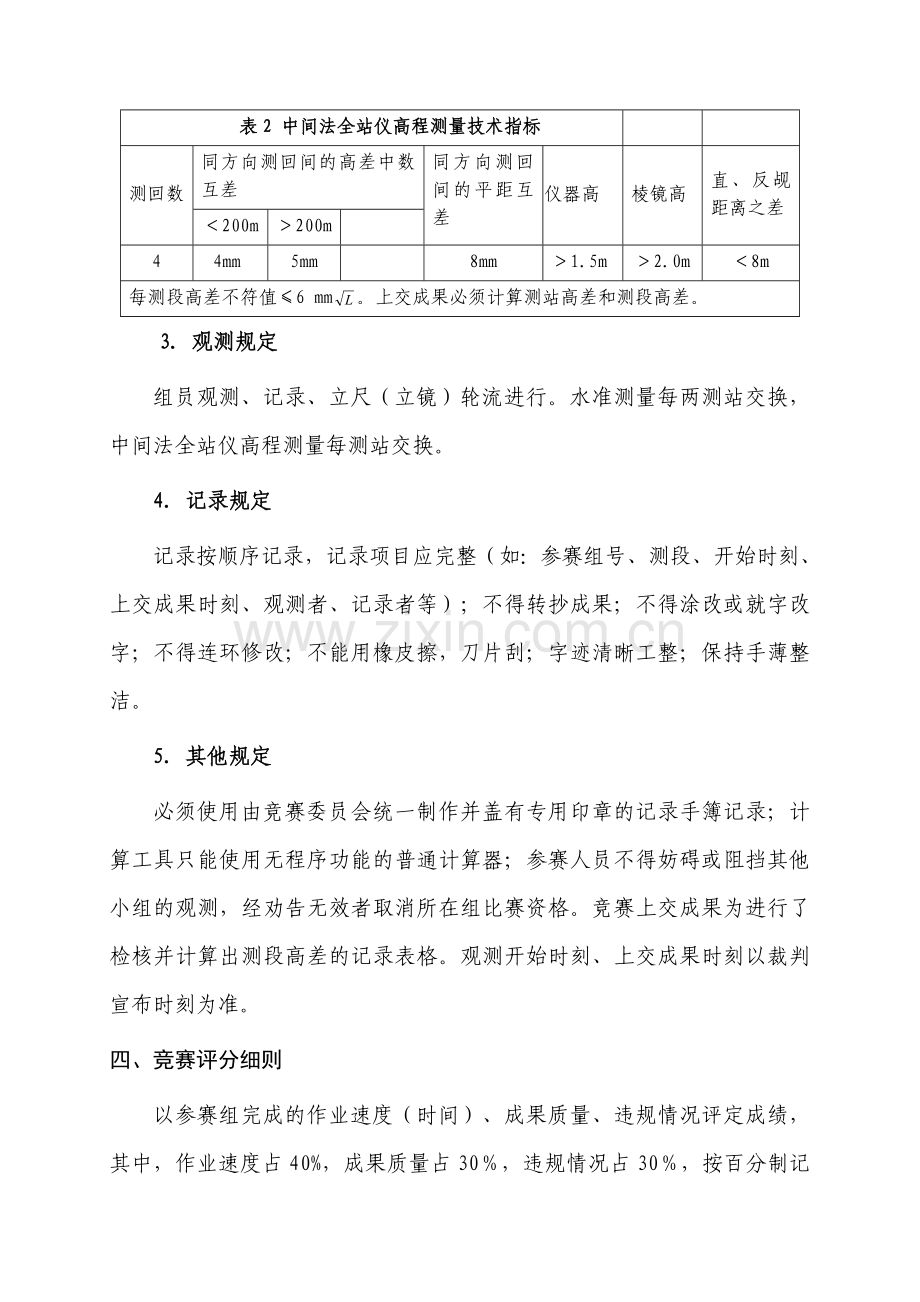

表2 中间法全站仪高程测量技术指标

测回数
同方向测回间的高差中数互差
同方向测回间的平距互差
仪器高
棱镜高
直、反觇距离之差
＜200m
＞200m

4
4mm
5mm

8mm
＞1.5m
＞2.0m
＜8m
每测段高差不符值≤6 mm。上交成果必须计算测站高差和测段高差。
3．观测规定
组员观测、记录、立尺（立镜）轮流进行。水准测量每两测站交换，中间法全站仪高程测量每测站交换。
4．记录规定
记录按顺序记录，记录项目应完整（如：参赛组号、测段、开始时刻、上交成果时刻、观测者、记录者等）；不得转抄成果；不得涂改或就字改字；不得连环修改；不能用橡皮擦，刀片刮；字迹清晰工整；保持手薄整洁。
5．其他规定
必须使用由竞赛委员会统一制作并盖有专用印章的记录手簿记录；计算工具只能使用无程序功能的普通计算器；参赛人员不得妨碍或阻挡其他小组的观测，经劝告无效者取消所在组比赛资格。竞赛上交成果为进行了检核并计算出测段高差的记录表格。观测开始时刻、上交成果时刻以裁判宣布时刻为准。
四、竞赛评分细则
以参赛组完成的作业速度（时间）、成果质量、违规情况评定成绩，其中，作业速度占40%，成果质量占30％，违规情况占30％，按百分制记分。
(一) 作业速度评分（40分）
裁判宣布比赛开始，测量、计时同时开始，到上交成果计时结束，竞赛时间以分为单位。所有参赛组比赛完后，各组作业速度成绩按下列公式计算得分：

式中，为所有参赛组中最先完成的时间，为所有参赛组中最晚完成的时间。调节系数取60% ，意味着在“作业速度评分”项上最慢的可得16分。
（二）成果质量评分（30分）
1．四等水准测量成果质量评分
测站限差及其计算考核满分10分。每超限（或错）一处扣1分，扣完为止。
记录规范化占10分。考核项目有：记录工整、记录项目齐全、符合记录规定（如不能改动观测的毫米及以下数据、涂改、就字改字、连环修改、用橡皮擦、刀片刮等）。若某项不符合要求，一处扣1分，扣完为止。
累加检核及各测段高差不符值考核满分10分。缺（或错）测段累加检核或测段闭合差超限扣5分。
2．中间法全站仪高程测量成果质量评分
① 测站各种较差互差及其计算考核满分10分。每超限一处扣1分，扣完为止。
② 记录规范化占10分。考核项目有：记录工整、记录项目齐全、符合记录规定（如不能改动观测的毫米及以下数据或秒值、涂改、就字改字、连环修改、用橡皮擦、刀片刮等）。若某项不符合要求，一处扣1分，扣完为止。
其他项考核满分10分。测回数不满足要求，违者扣3分；没进行测段高差计算每处扣3分；测段高差闭合差超限扣5分，扣完为止。
（三）违规情况评分（30分）
① 不按观测程序观测，扣5分。
② 测段测站数应为偶数，违反一段扣5分。
③ 记录、计算凑结果、转抄成果，扣10分。
④ 摔坏仪器、故意违反竞赛规则（如：观测记录没有用竞赛委员会发的有盖章的记录手薄、故意妨碍或阻挡其他小组的观测）等重大情节，扣10分)。
五、奖励办法
两个竞赛项目独立设奖，按得分高低评奖：一等奖取2名，二等奖取3名，三等奖取4名；但评分低于60分的，取消评奖资格。奖励以精神为主，颁发学院证书。
六、观测记录计算示例

1．二等水准测量的观测记录计算示例（半厘米分划的标尺）
组号： 测段： 开始时刻： 上交成果时刻： 观测者： 记录者：
测
站
编
号
后尺
上丝
前尺
上丝
方向及
尺号
标尺读数
基+K减辅
（一减二）
备 注
下丝
下丝
后 距
前 距
基本分划
（一次）
辅助分划
（二次）
视距差d
∑d
1
4241
3379
后A1
391.50
998.01
-1

3590
2730
前
305.46
991.95
+1

65.1
64.9
后—前
+86.04
+86.06
-2

+0.2
+0.2
h
+86.05

2
3545
3789
后
309.31
915.78
+3

2640
2880
前
333.69
940.19
0

90.5
90.9
后—前
-24.38
-24.41
+3

-0.4
-0.2
h
-24.40

后
.
.

前
.
.

后—前
.
.

h
. 以下各站省略

后
.
.

前
.
.

后—前
.
.

h
.
∑
91 140
90 774
后
8 050.45
22 606.45
0

69 860
69 490
前
8 013.32
22 569.35
-3

21 280
21 284
后—前
+37.13
+37.10
+3

-0.4

h
+37.13

2．中间法全站仪高程测量记录示例
组号： 测段： 开始时刻： 上交成果时刻： 观测者： 记录者：
测 回
测 站
(仪器高)
觇 点
(照准高)
盘左高差读数
高差
中数/m
盘左平距读数
平距
中数/m
备 注
盘右高差读数
盘右平距读数
Ⅰ
O1
(1.500)
A1
(2.100)
-1.000 /m
-0.9925
453.847 /m
453.846

-0.985
453.846

Ⅱ
O1

A1

-1.001
-0.9930
453.847
453.846

-0.985
453.846

Ⅲ
O1

A1

-1.002
-0.9935
453.846
453.847

-0.985
453.848

Ⅳ
O1

A1

-1.001
-0.9945
453.846
453.846

-0.988
453.847

平均

-0.9934

453.846

…

总结

测站高差
+0。4236

测段高差
+1。8367
