下学期电路分析基础期末试卷.doc

电子、通讯专业10级《电路基础》试卷（A卷）
（2011——2012学年度第二学期）

题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、填空题（每空2分，共20分） 　　　　　　　　　　　　　

得分
评卷人

1. 正弦量的三要素是指（ ）、（ ）、（ ）。
2、图示电路中，2A电流源的电压U=（ ）。

3、用叠加定理求解电路时，当某独立源单独作用时，将其余独立电压源（ ），独立电流源（ ）。
4、电路如图所示，开关S合上时，Rab=( )；开关S打开时，Rab= ( )。

5、图示电路a、b二端可等效为一个电路元件,这个元件是（ ）。

6、若电压V，电流，则其对应的正弦量 u 与 i的相位关系为（ ）。

得分
评卷人

二、选择题（每小题2分，共20分）

题号
一
二
三
四
五
六
七
八
九
十
答案

1、 下列各选项正确的是（）
A 电压源只供出功率 B 电压源只吸收功率
C 电压源只储存能量 D电压源既可供出也可吸收功率
2、 基尔霍夫电流定律应用于( )。
A支路 B节点 C回路
3、正弦电压 u(t) =U cos (wt + qu )对应的相量表示为 。

4、 A、B两点间的电压UAB等于( )所做的功。
A电场力把单位负电荷从A点移到B点
B电场力把单位正电荷从A点移到B点
C电场力把单位正电荷从B点移到A点
D洛仑兹力把单位正电荷从A点移到B点

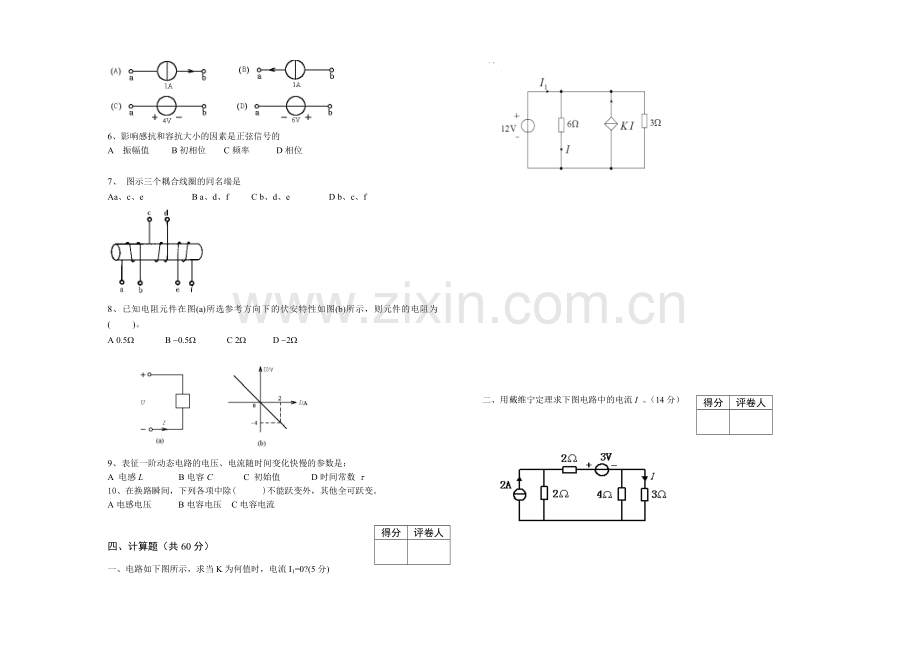

5、图示电路中的acb支路用图 支路替代，而不会影响电路其他部分的电流和电压。

6、影响感抗和容抗大小的因素是正弦信号的
A 振幅值 B初相位 C频率 D相位

7、 图示三个耦合线圈的同名端是
Aa、c、e B a、d、f C b、d、e D b、c、f

8、已知电阻元件在图(a)所选参考方向下的伏安特性如图(b)所示，则元件的电阻为( )。
A 0.5W B -0.5W C 2W D -2W

9、表征一阶动态电路的电压、电流随时间变化快慢的参数是：
A 电感L B电容C C 初始值 D时间常数 t
10、在换路瞬间，下列各项中除( )不能跃变外，其他全可跃变。
A电感电压 B电容电压 C电容电流

得分
评卷人

四、计算题（共60分）

一、电路如下图所示，求当K为何值时，电流I1=0?(5分)

得分
评卷人

二、用戴维宁定理求下图电路中的电流I 。（14分）

得分
评卷人

三、试用叠加定理求图示电路中电流I 。（14分）

得分
评卷人

四、电路如图所示，试用网孔分析法求电流I。（13分）

得分
评卷人

五、电路如图所示，US = 120V恒定，开关S接通前电容电压为零。求电路的响应uC(t) 和 i(t)。（14分）

得分
评卷人

 5、
