EDX3000B（Rohs）操作使用方法

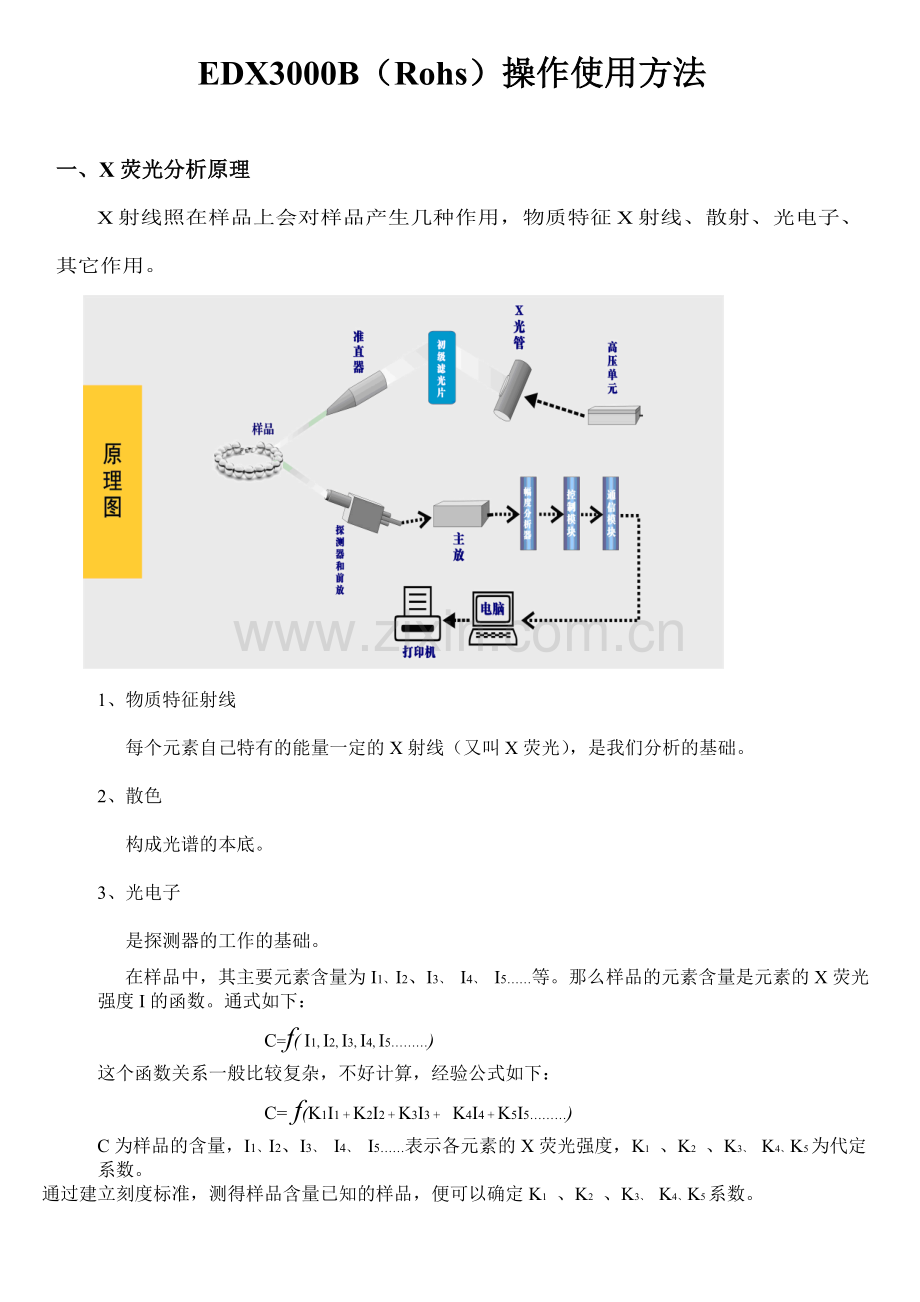

一、X荧光分析原理
X射线照在样品上会对样品产生几种作用，物质特征X射线、散射、光电子、其它作用。

1、 物质特征射线
每个元素自己特有的能量一定的X射线（又叫X荧光），是我们分析的基础。
2、 散色
构成光谱的本底。
3、 光电子
是探测器的工作的基础。
在样品中，其主要元素含量为I1、I2、I3、 I4、 I5……等。那么样品的元素含量是元素的X荧光强度I的函数。通式如下：
C=f( I1, I2, I3, I4, I5………)
这个函数关系一般比较复杂，不好计算，经验公式如下：
C= f(K1I1 + K2I2 + K3I3 + K4I4 + K5I5………)
C为样品的含量，I1、I2、I3、 I4、 I5……表示各元素的X荧光强度，K1 、K2 、K3、 K4、K5为代定系数。
通过建立刻度标准，测得样品含量已知的样品，便可以确定K1 、K2 、K3、 K4、K5系数。

二、X荧光特点

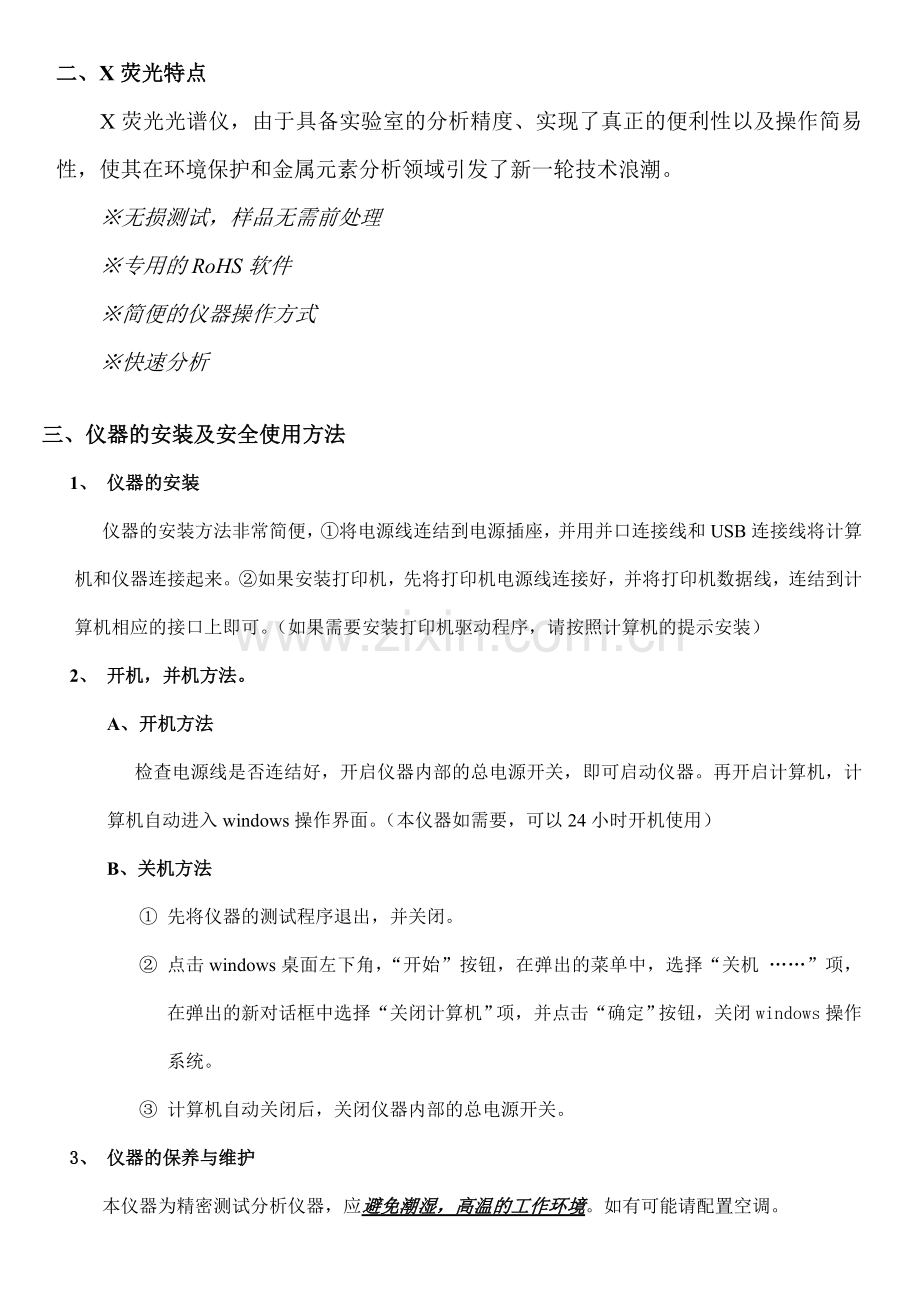

X荧光光谱仪，由于具备实验室的分析精度、实现了真正的便利性以及操作简易性，使其在环境保护和金属元素分析领域引发了新一轮技术浪潮。
※无损测试，样品无需前处理
※专用的RoHS软件
※简便的仪器操作方式
※快速分析

三、仪器的安装及安全使用方法
1、 仪器的安装
仪器的安装方法非常简便，①将电源线连结到电源插座，并用并口连接线和USB连接线将计算机和仪器连接起来。②如果安装打印机，先将打印机电源线连接好，并将打印机数据线，连结到计算机相应的接口上即可。（如果需要安装打印机驱动程序，请按照计算机的提示安装）
2、 开机，并机方法。
A、 开机方法
检查电源线是否连结好，开启仪器内部的总电源开关，即可启动仪器。再开启计算机，计算机自动进入windows操作界面。（本仪器如需要，可以24小时开机使用）
B、关机方法
① 先将仪器的测试程序退出，并关闭。
② 点击windows桌面左下角，“开始”按钮，在弹出的菜单中，选择“关机 ……”项，在弹出的新对话框中选择“关闭计算机”项，并点击“确定”按钮，关闭windows操作系统。
③ 计算机自动关闭后，关闭仪器内部的总电源开关。
3、 仪器的保养与维护
本仪器为精密测试分析仪器，应避免潮湿，高温的工作环境。如有可能请配置空调。
i. 仪器的清洁
A、 仪器可用微湿的抹布进行表面清洁，不可用碱性或酸性清洁剂，应使用中性清洁剂。
B、 在清洁过程中，必须注意不要将异物掉入测试窗口中，测试窗口应该保持清洁，同时不可用硬物接触测试窗口内，防止损伤探测器窗口和X光管窗口。（X探测器窗口和光管窗口损坏将不予保修，并且更换价格昂贵。因此，在清洁和使用中一定要小心爱护）
C、 仪器上禁止摆放茶杯，重物等与测试无关的物品，以免污染或损伤仪器。
ii. 仪器的维护及安全使用方法。
1、 仪器测试窗口为裸露状态时，必须保证无异物进入测试窗口内。
2、 仪器的测试窗口下方是进口探测器的窗口，和X光管的窗口，其为超薄铍金属制成。为保护其不受伤害，要求如下：
a) 操作时应尽可能保护窗口内无杂质进入，如有异物进入应该小心取出，或用洗耳球吹干净。
b) 样品取放应该轻拿轻放，在放样品前，应该将测试窗口用洗耳球吹净。
iii. 使用的安全方法
1、 本仪器采用X光管产生激发源，因此，在不使用时，仪器会自动将X光管的高压断掉，使X光管的电源处理待机状态。此时，仪器将不会产生任何射线，同时大大延长X光管的寿命。
2、 在放置样品时，只要开启防护罩，仪器也自动将X光管停止，不再产生X射线，完全可以保护使用者的人身安全。
3、 开启、关闭仪器盖子时，应轻开轻放。

四、 测试软件的使用方法。
1、程序的执行
在windows桌面上找到“rohs2”图标，双击即可进入测试程序。（此时测试程序处于使用模式下）
2、样品的测试简介
A、 必须先根据样品的具体情况，选择相应的样品测试类型。
B、 先点击“开始”按钮，程序会提示更换准直器，按照提示更换准直器后，然后将样品放置在测试窗口上，再点击“ok”按钮,程序提示输入样品名字，输入样品名，点击“ok” 按钮，仪器自动开始测试。
C、 待样品测试完毕后，程序将自动报告测试结果。
3、测试样品类型的确定
我们将样品分成五种测试类型，分别为：
①、“塑料中的Cr”、
②、“镁铝中的CrCdPbHgBr”、
③、“塑料中的CdPbHgBr”、
④、“金属中的CrCdPbHgBr”、
⑤、“锡中的Pb”，
每种方法有不同的测试条件。根据样品的类型，选择相应测试类型。
测试类型
开始

4、选择测试类型，开始测试的操作
①打开程序后，如上图所示在程序界面的左边，用鼠标左键点击测试方法（比如锡中的Pb）。
② 点击左上角的“开始”按钮开始测试，。
③ 在测试完成时，会自动弹出测试报告。
5、样品报告的打印、保存以及全分析报告的打印、保存
①打印报告：
方法一：在一次测试完后，自动弹出如下窗口，点击“打印”。
方法二：点击打开样品谱，弹出如下窗口，点击“打印”。
（此方法用于测试的结果窗口被关闭后）
打印报告
导出保存

②保存报告：
方法一：在一次测试完后，自动弹出如上窗口，点击导出“EXCEL”
方法二：点击打开样品谱，弹出如上窗口，点击“导出EXCEL”（此方法用于测试的结果窗口被关闭后）
③全分析报告的打印
方法一：在一次测试完后，自动弹出如上窗口，点击“关闭”，选择主菜单中的“全分析报告”，再在下拉框中选择“全分析报告打印”。
方法二：点击打开样品谱，弹出如下窗口，点击“关闭”，选择主菜单中的“全分析报告”，再在弹出的下拉框中选择“全分析报告打印”。（此方法用于重新查看用已经测试过的样品时使用）
④全分析报告的保存
方法一：在一次测试完后，自动弹出如上窗口，点击“关闭”，选择主菜单中的“全分析报告”，再在下拉框中选择“全分析报告保存”。
方法二：点击打开样品谱，弹出如下窗口，点击“关闭”，选择主菜单中的“全分析报告”，再在弹出的下拉框中选择“全分析报告保存”。（此方法用于重新查看用已经测试过的样品时使用）
6、进入管理员模式
如下图所示点击菜单中的“参数设置”，然后点击“管理员口令”，输入密码可以进入管理员模式。（管理模式是对仪器的参数进行调整、调试时使用）

五、样品的摆放方法
样品的几何形状、表面状况不同，不会对测试结果产生很大的影响。因此，对样品的制备与摆放要求如下：
A、测试样品时要将样品放于测试薄膜的中心。
B、测试过程中，严禁开启防护罩，并且，测试样品上下面，不得覆盖任何物品。

六、软件的安装、数据备份与恢复
1、 软件的安装
a) 安装软件存放在备份硬盘上的ROHS2的子目录，或在随机附赠的光盘中。
b) 举例说明：如果仪器的安装程序在硬盘的F盘分区上，那么选择F:ROHS2\120MB\DISK1文件，并用鼠标双击它，根据软件的安装提示进行操作，完成软件安装。
注：重新安装完软件后，必须将原有的数据文件恢复回去。否则，测量结果将不正确。
2、 数据的恢复方法
①数据文件一般会在“桌面”，“D盘”有备份，其名称为“Data”和“Configure”的文件夹。
②找到备份的“Data”和“Configure”文件夹，并复制“Data”和“Configure”两个文件夹。
③在桌面上找到“ROHS2”的图标，将鼠标的箭头置于图标上，并点击右键，在弹出的菜单中选择“属性”项，系统将出现一个新的对话框。新的对话框中有“查找目标”按钮项，用鼠标单击它，此时，系统会出现新的文件浏览器，在浏览器中可以看见有一个“Data”和“Configure”子目录。将复制的“Data”和“Configure”文件夹粘贴到这里，系统会提示是否覆盖原有的文件，选择“全部”按钮。数据恢复完成。
（当用数据光盘中的“Data”和“Configure”文件夹恢复数据时，一定要将两个文件夹的属性的“只读”属性取消。）

七、样品测试分类使用方法
使用X荧光分析仪器测试RoHS指令时，需要对所测试的样品进行分类，根据X荧光分析样品的特点，将分析样品分为以下几类，并确定这几类样品中5种有害元素在不同测量范围内的偏差范围。

一、 使用“测塑料中的CdPbHgBr”项测试
1、 测试样品的种类
①、 各种塑胶制品
②、 油墨、油漆、阻燃济，PCB板等
③、 陶瓷
④、 玻璃
⑤、 包装材料，木材，纸张等
2、影响测试结果的因素
⑥、 表面是否有油污，或重金属污染
⑦、 表面有涂附层
⑧、 与金属物件混合的
⑨、 样品过小，而测试时间比较短的情况下
⑩、 未按规定使用准直器
⑪、
二、 使用“测镁铝中的CrCdPbHgBr”项测试
1、 测试样品的种类
①、 各种铝或铝合金制品，以及铝镁合金
②、 铝制铆钉
③、 铝制散热器
④、 铝镁合金的外壳
2、影响测试结果的因素
①、 表面是否有油污，或重金属污染
②、 表面有涂附层
③、 与其它类金属物件或塑胶件混合
④、 样品过小，而测试时间比较短的情况下
⑤、 未按规定使用准直器
三、 使用“测金属中的CrCdPbHgBr”项测试
1、 测试样品的种类
①、 各种铁、铜、铜合金、锌合金等金属制品
②、 以上几种金属的制件，如螺丝等,包括磁性材料等
③、 如果金属表面有非金属或有机涂层，应该使用“测塑料中的CdPbHgBr”项测试
2、影响测试结果的因素
①、 表面是否有油污，或重金属污染。
②、 表面有涂附层或电镀层。
③、 金属表面有电镀层的，要测试内部金属的有害元素指标，应该尽可能将表面的镀层去处后测试。如：金属表面镀镍， 镀锌，可以使用此项直接测试，但表面的镀层影响内部基材测试结果。
④、 如果金属表面镀锡，将使用“测锡中的Pb”项测试，如果要测试基材的有害成分，将需要将表面的镀层去除。
⑤、 与其它类金属物件或塑胶件混合测试。
⑥、 样品过小，而测试时间比较短的情况下。
⑦、 未按规定使用准直器。

四、 使用“测锡中的Pb”项测试
1、 测试样品的种类
①、 各种锡的制品，如焊锡，焊点等
②、 各种表面镀锡金属部件，如：元器件金属腿，镀锡金属外壳等。

2、影响测试结果的因素
①、 表面是否有油污，或重金属污染。
②、 表面有涂附层或电镀层。
③、 样品过小，而测试时间比较短的情况下。
④、 未按规定使用准直器。

八、使用标样校对仪器
以塑胶标样为例：
a) 输入管理密码，将软件切换到“管理模式”
b) 先对仪器进行“初始化”。
c) 更换2#准直器，并选择“塑料中的CdPbHgBr”样品类
d) 将塑胶标样“EC680”放在测试窗口中，点击“开始”按钮，在样品名称栏中输入“EC680”，然后点击“OK”按钮开始测试。
e) 测试完毕后，关闭测量结果窗口。选择“样品谱”菜单中“计算强度”项。
f) 再新的对话框中，点击“参与作工作曲线”按钮参与作曲线
g) 依以上步骤将“EC681”和“0＃”标样测试并参与作工作曲线。
h) 选择“工作曲线”菜单中“打开工作曲线”项，显示工作曲线，然后点击关闭即可。
i) 至此，曲线校对完毕。
九、简单故障的分析
1、Ag（银）初始化不能自动调到1105通道。
A、通过进入管理模式后，在菜单中选择“参数设置”，然后选择“放大倍数”。在弹出的窗口中，把粗调调成60，把精调调成120。
调节放大倍数

B、如果进行完A操作后，Ag初始化还不能调节到1105。就把放大倍数“粗调”调到60，“精调”调成120，进行初始化观察结果。再把放大倍数“粗调”调到100，“精调”调成120观察结果。再联系我们公司的技术人员。

2、除零错误

选择工作曲线

A、选择工作曲线，在“工作曲线”菜单中，选择“工作曲线”。选则下拉框中的“选择工作曲线”。保证如下图所示，再进行测试。
B、这种错误可能是由于测试时间太短所引发的，选择菜单中的“参数设置”，再选择“测量时间”，调节测量时间到200秒。

3、无荧光谱图
A、检查一下仪器是否与计算机连接好，测量时间是否太短，在关闭仪器上盖以后，仪器上的黄色指示灯是否亮（不是绿色的电源灯）。如果都正常，请与我们公司技术人员联系。
B、 仪器测Ag的光谱不正常，请与我们公司的技术人员联系。

本操作方法与仪器说明书配合使用。
