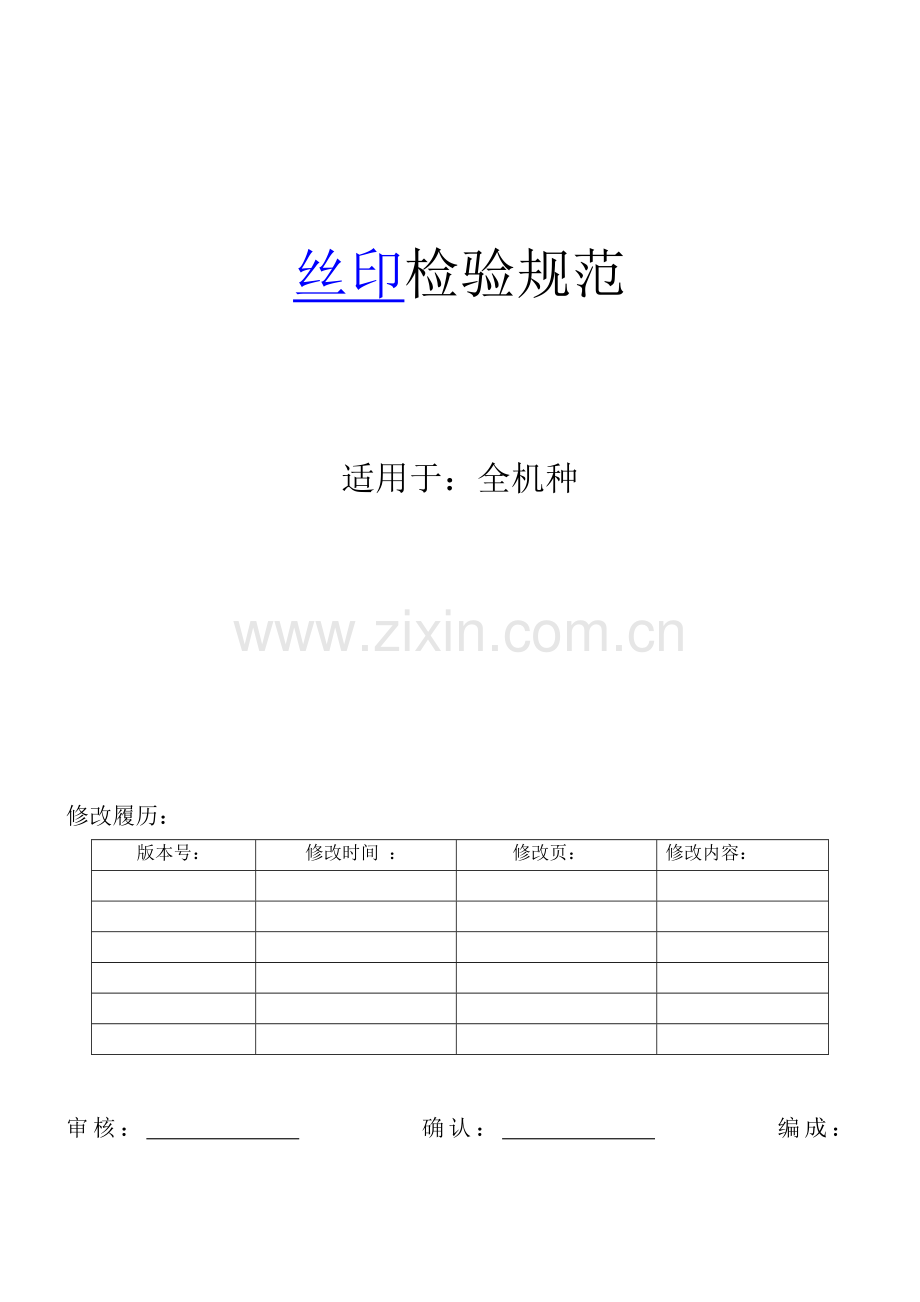

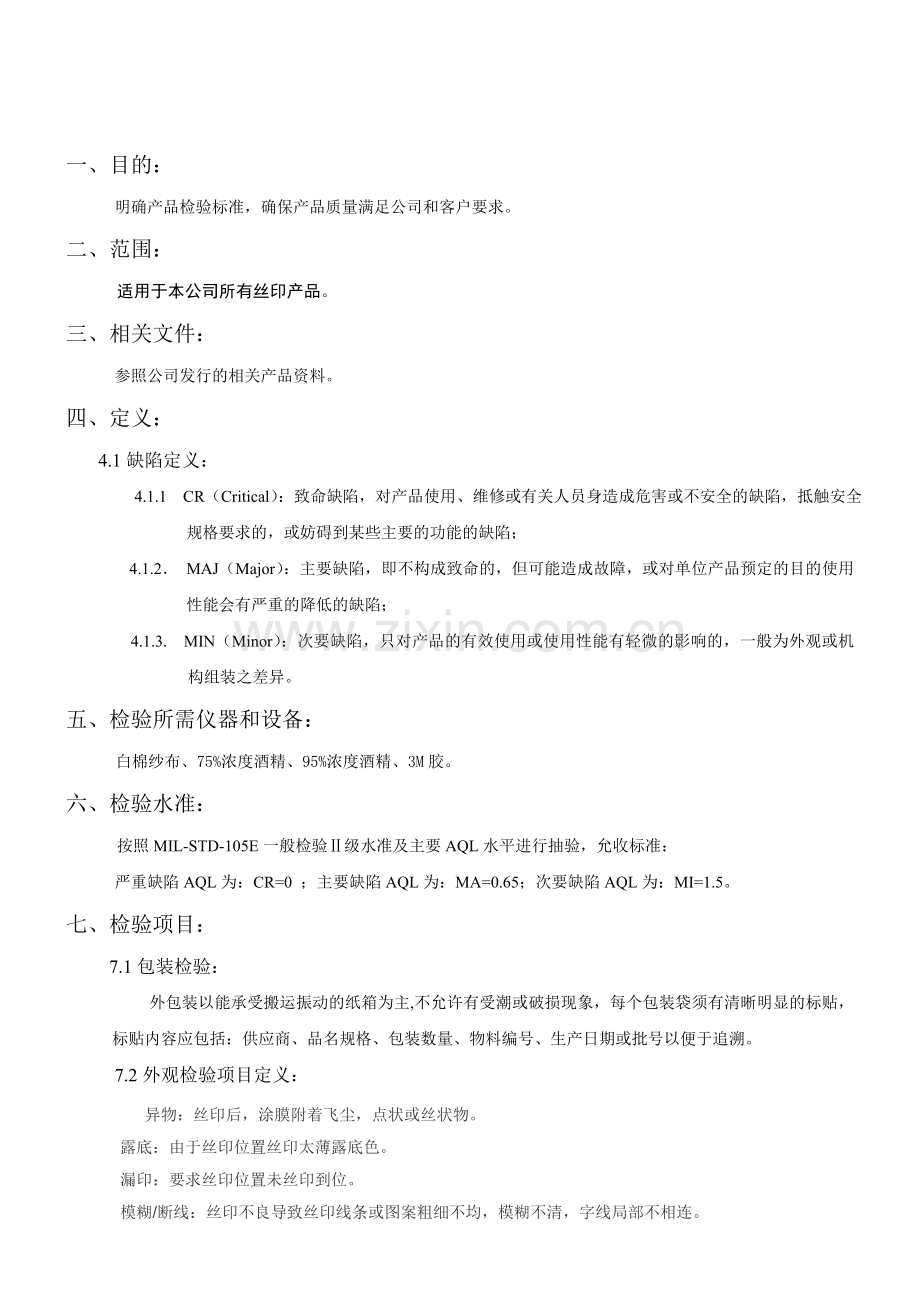

丝印检验规范 适用于:全机种 修改履历: 版本号: 修改时间 : 修改页: 修改内容: 审核: 确认: 编成: 一、目的: 明确产品检验标准,确保产品质量满足公司和客户要求。 二、范围: 适用于本公司所有丝印产品。 三、相关文件: 参照公司发行的相关产品资料。 四、定义: 4.1缺陷定义: 4.1.1 CR(Critical):致命缺陷,对产品使用、维修或有关人员身造成危害或不安全的缺陷,抵触安全规格要求的,或妨碍到某些主要的功能的缺陷; 4.1.2. MAJ(Major):主要缺陷,即不构成致命的,但可能造成故障,或对单位产品预定的目的使用性能会有严重的降低的缺陷; 4.1.3. MIN(Minor):次要缺陷,只对产品的有效使用或使用性能有轻微的影响的,一般为外观或机构组装之差异。 五、检验所需仪器和设备: 白棉纱布、75%浓度酒精、95%浓度酒精、3M胶。 六、检验水准: 按照MIL-STD-105E一般检验Ⅱ级水准及主要AQL水平进行抽验,允收标准: 严重缺陷AQL为:CR=0 ;主要缺陷AQL为:MA=0.65;次要缺陷AQL为:MI=1.5。 七、检验项目: 7.1包装检验: 外包装以能承受搬运振动的纸箱为主,不允许有受潮或破损现象,每个包装袋须有清晰明显的标贴,标贴内容应包括:供应商、品名规格、包装数量、物料编号、生产日期或批号以便于追溯。 7.2外观检验项目定义: 异物:丝印后,涂膜附着飞尘,点状或丝状物。 露底:由于丝印位置丝印太薄露底色。 漏印:要求丝印位置未丝印到位。 模糊/断线:丝印不良导致丝印线条或图案粗细不均,模糊不清,字线局部不相连。 丝印厚薄不均匀:由于丝印操作不当,造成点线或图案的丝印厚薄不均匀。 错位:由于丝印位置不准,丝印偏移。 针孔:涂膜表面能看见针眼状小孔。 擦伤/划痕:丝印后保护不善。 杂色/污渍:非丝印颜色附着在丝印面上。 色差:和标准色板相比颜色有差异。 色错:丝印颜色错误。 7.3可靠性测试: 7.4.1.拇指测试:取实验样品5PCS,用拇指放在印刷的字画上,用1.5±0.5Kg·f的力在印刷的字画上往返30个来回(约15SEC)。制品印刷字画不可有脱落/缺口断线/油墨粘附不良等,色淡,印刷字画应清晰不模糊,否则为不合格。 7.4.2.75%酒精测试:实验样品5PCS,将白棉纱布沾取75%的酒精。用1.5±0.5Kg·f的力在印刷的字画上往返30个来回(约15SEC)。制品印刷字画不可有脱落/缺口断线/油墨粘附不良等,色淡,但印刷字画应清晰不模糊,否则为不合格(IQC来料不作强行要求检验)。 7.4.3.95%酒精测试:取实验样品5PCS,将白棉纱布沾取75%的酒精。用1.5±0.5Kg·f的力在印刷的字画上往返30个来回(约15SEC)。制品印刷字画不可有脱落/缺口断线/油墨粘附不良等,色淡,但印刷字画应清晰不模糊,否则为不合格(IQC来料不作强行要求检验)。 7.4.4.3M胶带测试:取实验样品5PCS,将3M胶带完全的粘贴在字画上,用1.5±0.5Kg·f的力在3M胶带上往返3个来回(约2SEC)。以45度角的方向迅速拉起胶带。制品印刷字画不可有脱落/缺口断线/油墨粘附不良等,色淡,但印刷字画应清晰不模糊,否则为不合格。 八、检验仪器或设备: 8.1包装检测:目测法。 8.2外观检测:目测法。 8.3.1拇指测试:目测法。 8.4.2 75%酒精测试:白棉纱布、75%酒精。 8. 4.3 95%酒精测试:白棉纱布、95%酒精。 8. 4.4 3M胶带测试:3M胶。 九、缺陷分类: 检验 项目 检 验 内 容 检测 方法 等级划分 CR MA MI 包装 1.外包装不能承受搬运振动,有受潮或破损现象。 目视 O 2.标贴:每个包装袋须有清晰明显的标贴,标贴内容不包括:供应商、 目视   O 品名规格、包装数量、物料编号、生产日期或批号。 3.丝印面无隔离导致相互摩擦。 目视 O 外观 1.异物、露底、模糊/断线、丝印厚薄不均匀、针孔、擦伤/划痕、杂 目视   O  色/污渍、错位、色差。 目视 O 2.漏印、色错。 目视 O 可靠性 1.拇指测试:丝印有脱落、缺口断线、油墨粘附、色淡、模糊。 目视 O   2.75%酒精测试:丝印有脱落、缺口断线、油墨粘附、色淡、模糊。 目视 O   3.95%酒精测试:丝印有脱落、缺口断线、油墨粘附、色淡、模糊。 。 目视 O 4.3M胶带测试:丝印有脱落、缺口断线、油墨粘附、色淡、模糊。 目视 O   十、检验环境: 照明灯光60-100W,光线与被检测产品的距离500mm-550mm,目光与被检测产品的距离为30-50CM,检测角度以垂直视线45度,检验时间不超过12S。检测员不能为色盲或色弱眼睛视力(含娇正)为1.0以上。
