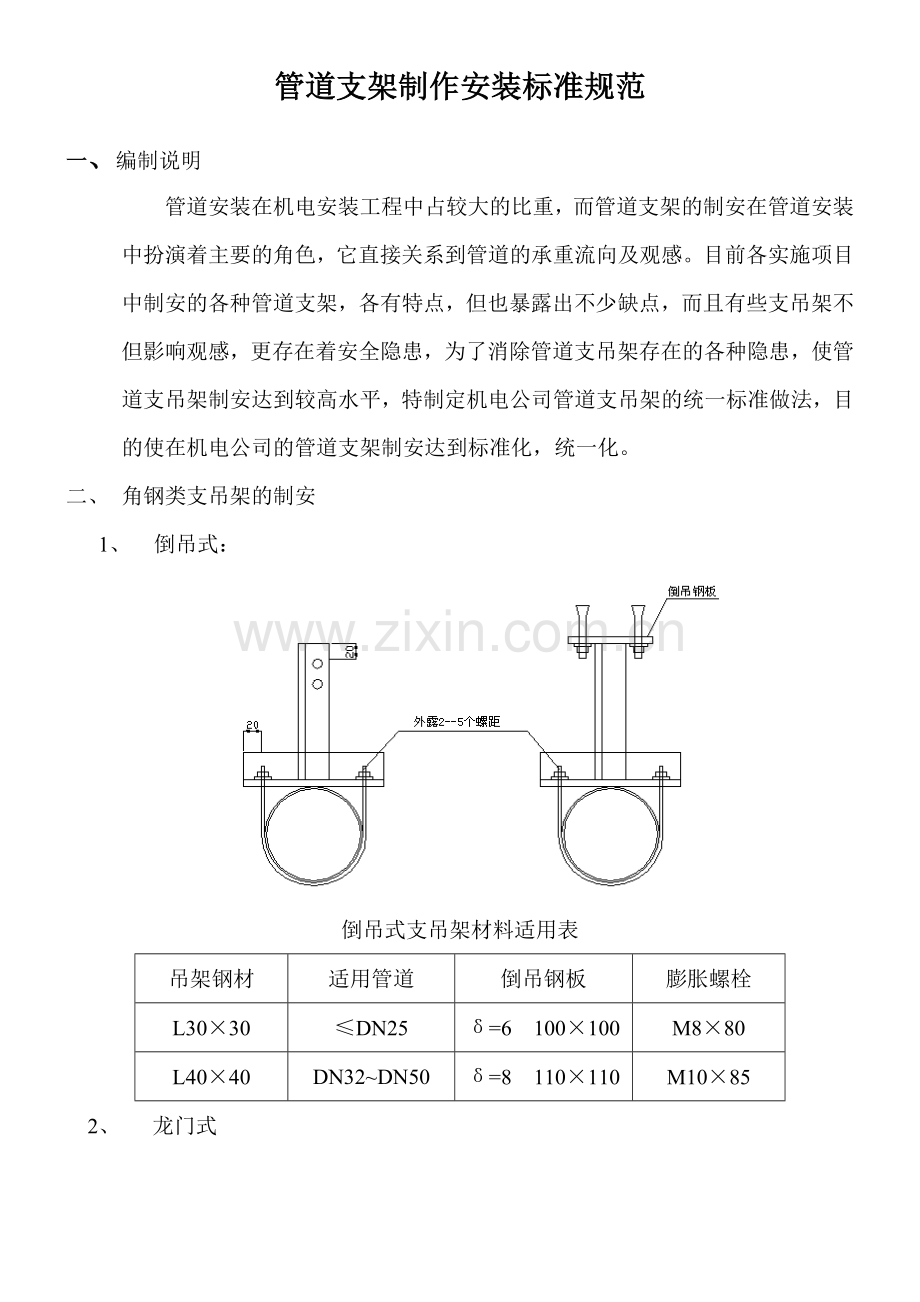

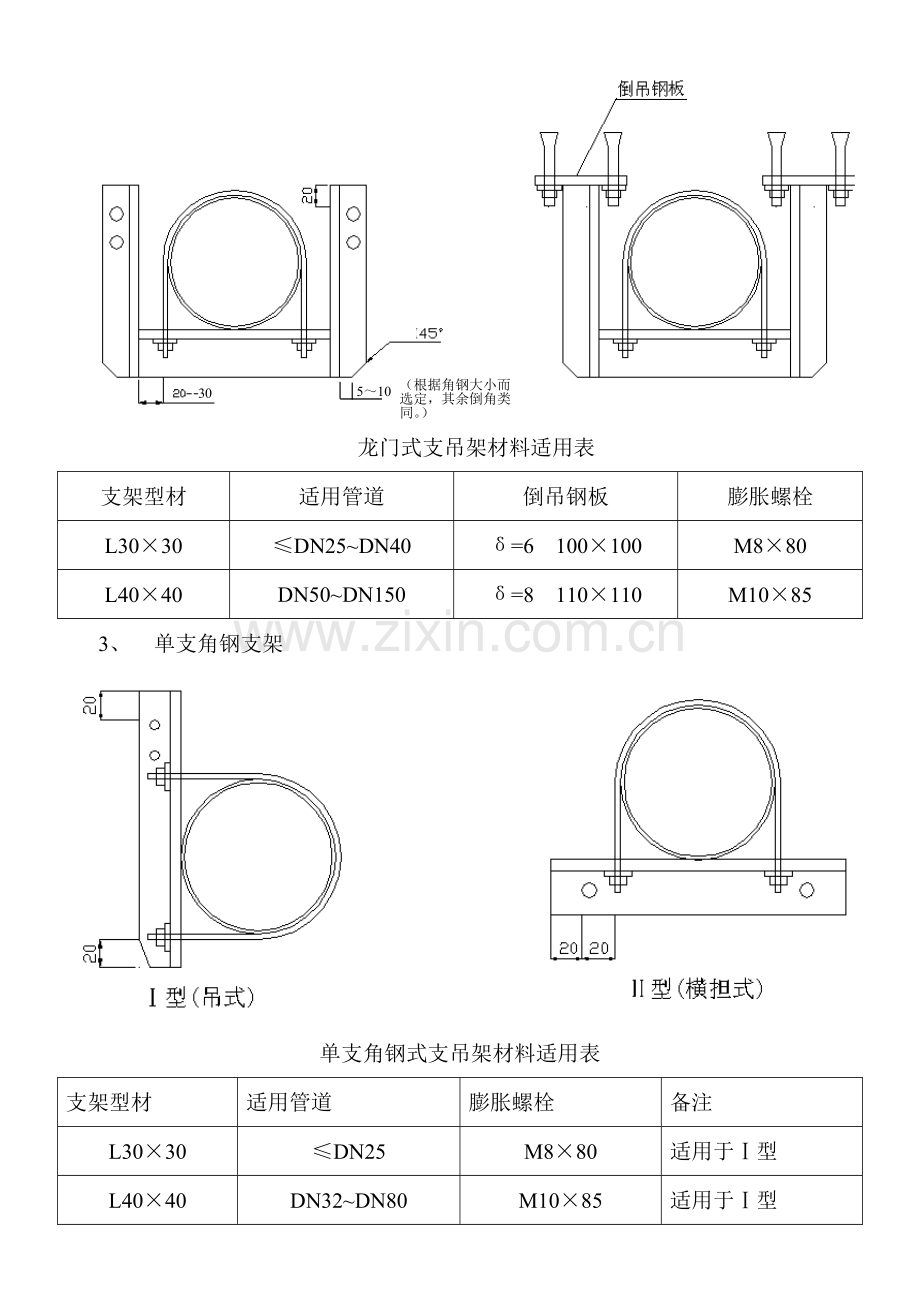

管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。二、 角钢类支吊架的制安1、 倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L3030DN25=6 100100M880L4040DN32DN50=8 110110M10852、 龙门式（根据角钢大小而选定，其余倒角类同。）51030龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L3030DN25DN40=6 100100M880L4040DN50DN150=8 110110M10853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L3030DN25M880适用于型L4040DN32DN80M1085适用于型L5050DN100DN150M12100适用于L3030DN25DN50M880适用于L4040DN60DN150M1085适用于注：如DN200则用槽钢型支架。4、水平式支架I型：水平龙门式20-30型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L4040DN65DN80=8 110110M1085适用I型L4040DN50M1085适用型L5050DN60DN100M10100适用型5、 座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。座地式支架材料适用表支架型材适用管道支架底板膨胀螺栓L4040DN25DN50=8 110110M1085L5050DN60DN150=10 120120M121006、 挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）型：L型支架（立柱长度与横担长度之比1：1）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备 注L4040DN50M10100适用于型及空调的冷凝水、冷媒支架L5050DN60DN100M12100适用于型三角型支架型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架、横梁安装（一） 、天花吊顶式 、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道支架底板膨胀螺栓6#槽钢DN200=10 150150M121008#槽钢DN250=10 170170M1210010#槽钢DN300DN400=12 190190M121202、水平龙门支架： 水平安装龙门支架材料适用表吊架型材适用管道支架底板膨胀螺栓备注6#槽钢DN100DN 150=10 150150M121008#槽钢DN200DN250=10 170170M12100立管顶部、底部增设支承措施10#槽钢DN300DN400=12 190190M12120同上四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加一条；1、 吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L3030DN252=8 100100M1085L4040DN32DN652=10 110110M1085L5050DN80DN1502=10 110110M12100302、座地龙门支架（适用于露台及室外露天管道）30座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L3030DN252=8 100100M1085L4040DN32DN652=10 110110M1085L5050DN80DN1502=10 110110M121003、水平龙门支架30水平龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L4040DN402=8 110110M1085L5050DN50DN1002=10 110110M121004、 挂墙式（适用于冷媒管的敷设）使用L50角钢时隔组吊杆加固2020立柱与横担之比（2：3）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40402组冷媒管M10100支架间距应1.5米L505034组冷媒管M12100支架间距应1.5米(隔组采用吊杆加强)五、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架30吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200DN2502=12 190190M1212012#槽钢DN300DN4002=12 210210M121202、座地龙门支架30座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200DN2502=12 190190M1212012#槽钢DN300DN4002=12 210210M12120水平龙门支架：303、水平龙门支架（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓8#槽钢DN125DN1502=12 210210M1212010#槽钢DN200DN2502=12 230230M1212012#槽钢DN300DN4002=12 250250M12120六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）型型七、滑动支架1、晃动式滑动支架晃动支架材料适用表部件名称适用管道晃动吊杆管道卡码六角螺栓支架吊板膨胀螺栓DN15258元钢=3 25扁钢M830=6 100100M885DN324010元钢=4 30扁钢M1030=8 100100M1085DN506512元钢=5 40扁钢M1030=10 100100M101002、移动式滑动支架注：管卡码适用于铜管，镀锌钢管等到不可焊接管支架，如无缝钢管等可焊接部位可采用焊接形式取代卡码形式。滑动支架材料适用表部件名称适用管道卡 码卡码底座六角螺栓DN40=4 40扁钢=6 12080M830DN50DN65=5 50扁钢=8 140100M1030DN80DN100=6 60扁钢=10 160120M1230DN125DN150=8 80扁钢=10 160120M12303、固定支架注：固定支架材料与滑动支架材料相同4、固定支架及滑动支架布置形式。（1）、一般长度大于或等于50m须制作滑动及固定支架，以利于管道受冷热温度所引起的膨胀与收缩。其伸缩量以钢铁材料为常见例子，温度在100时，1毫米/米的伸缩量。因此，滑动支架安装时，应向伸缩方向预留伸缩量。（2）、一般管道的转弯位置可作为膨胀节使用，膨胀节的形式还有套管式膨胀节、不锈钢波纹膨胀节及用管道做成 状的方型膨胀节。目前最佳的膨胀节以管道弯头及方型膨胀节为首选。套管式及不锈钢波纹膨胀节安装方便，但使用寿命有限制。膨胀节部位是用于伸缩作用的，这部位禁止使用固定支架。（3）、伸缩支架布置形式八、典型综合管道布置形式。1、公共走廊管道综合布置2、管道井布置九、支吊架制作的一些要求。1、 平支架安装高度：4米楼层以下支架离地面1.51.8m,以1.65米为宜。如起过4米楼层，则按比例均布。2、 道卡码螺栓处露以25个螺距为宜，并应安装平介子，紧固螺母。3、 架必须先油漆后安装，按规定应二遍防锈漆，外加二遍面漆。4、 架所有孔必须采用钻孔，不得使用气割开孔。5、 胀螺栓的深度应充分考虑到批荡层的厚度。6、 倡使用共用支架。对大面积使用的一些支架宜先做样板，以点带面（特别是本文无提及的做法）。7、 道支架的水平度、垂直度以1毫米/米误差为宜。8、 支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90安装。十、 常用管道的支吊架间距。1、塑料给水管的支吊架最大间距。公称直径（mm）152025324050637590110160支吊架的最大间距（m）立 管0.80.91.01.11.31.61.82.02.22.42.6水平管0.50.60.70.80.91.01.11.21.351.551.7注：塑料管采用金属管卡作支架时，管卡与塑料管之间应用塑料带或橡胶物隔垫，并不宜过大或过紧。2、钢管管道最大支吊架间距。公称直径（mm）1520253240506580100125150200250300支吊架的最大间距（m）保温管22.52.52.533444.567788.5不保温管2.533.544.55666.5789.511123、铜管最大支吊架间距。公称直径（mm）1520253240506580100125150200支吊架的最大间距（m）立 管1.82.42.43.03.03.03.53.53.53.54.04.0水平管1.21.81.82.42.42.43.03.03.03.03.53.54、排水塑料管道最大支吊架间距排水塑料管道支吊架最大间距（单位:m）管径（mm）5075110125160立管1.21.52.02.02.0横管0.50.751.101.301.6十一、为规范管道卡码螺栓外露的标准，特制作卡码尺寸标准图，希望在采购进货时留意。见附图一、二。（此图已提交公司采购部）附图一： 卡码管径超出支托长度（A）卡码螺丝长度卡码螺栓直径备注DN1517175DN2017175DN2519196DN3219196DN4022228DN5022228DN6522228DN80242410DN100242410DN125242410DN150242410DN200272712DN250272712DN300272712DN350272712DN400272712附图二：单位：mm管卡公称内径管卡内径管卡螺纹长度（A）管卡有效长度（B）管卡螺栓直径备注DN152217395DN202717445DN253419536DN324319626DN404919688DN506121828DN657621978DN80892311210DN1001152313810DN1251412316410DN1501662318910DN2002202624612DN2502742630012DN3003262635212
