建筑构造的基本知识.ppt

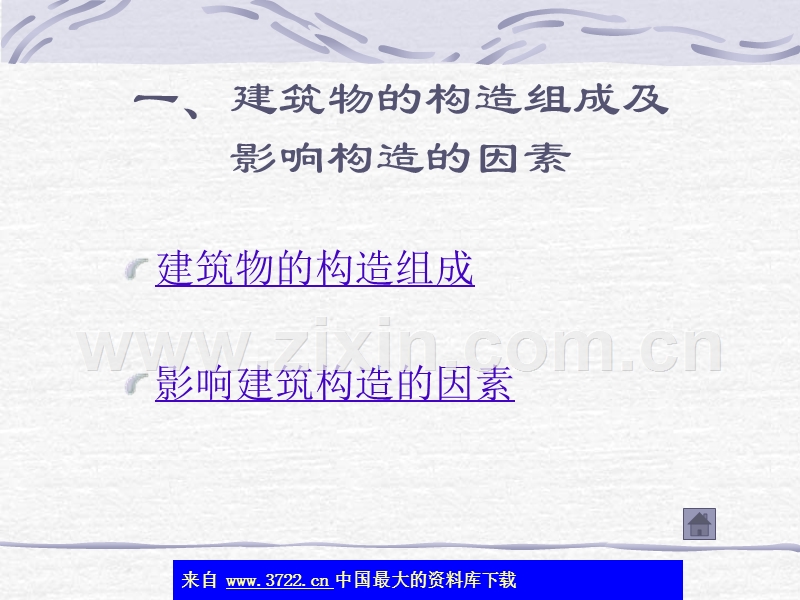

建筑构造的基本知识,一、建筑物的构造组成及影响构造的因素二、基础与地基三、墙体与门窗四、楼地层与屋顶,一、建筑物的构造组成及影响构造的因素,建筑物的构造组成影响建筑构造的因素,建筑物的构造组成,一般民用建筑由基础、墙或柱、楼地层、楼梯、屋顶、门窗等部分组成。此外还有阳台、雨蓬、台阶、通风道等。图示,基础,建筑物最下面一个组成部分。承受建筑物全部荷载，并传给其下面的土层。必须具有足够的强度，并能抵御地下各种有害因素的侵蚀。,墙或柱,承重:承受其上部结构传给它的荷载；围护:抵御自然界各种因素对室内的侵袭；分隔:将房屋分隔成若干个不同的空间。,楼地层,承重:承受家具、设备和人体荷载以及本身的自重，并将这些荷载传给墙或柱；分隔:按房间层高将整幢建筑物沿水平方向分为若干层。,楼梯,垂直交通设施承重:承受作用其上面的人与货物的重量以及楼梯自重。,屋顶,承重:承受风雪荷载及施工、检修等屋顶荷载，并将这些荷载传给墙或柱；围护:抵抗风、雨、雪霜、冰雹等的侵袭和太阳辐射热的影响。,门与窗,非承重的建筑配件门：水平交通窗：采光、通风,影响建筑构造的因素,外界环境的影响(外力作用、气候条件、各种人为因素）建筑技术条件的影响经济条件的影响,二、基础与地基,基础、地基的概念基础的埋置深度基础的类型及构造,基础、地基的概念,概念地基的分类基础、地基的设计要求,概念,基础：建筑物最下面一个组成部分，承受建筑物全部荷载，并传给地基。地基：基础下面的承受荷载的土层。,地基的分类,天然地基：天然土层不需人工加固或改善人工地基：人工加固（预压法、换填法、强夯法、振冲法、深层搅拌法）,基础、地基的设计要求,对地基的要求：1、地基应具有一定的承载力与较小的压缩性。2、地基的承载力应分布均匀。3、在一定的承载条件下，地基应有一定的深度范围。4、尽量采用天然地基。对基础的要求：1、基础应有足够的强度。2、基础的材料应具有耐久性。3、基础工程应注意经济效果。,基础的埋置深度,基础埋深影响基础埋深的因素,基础埋深,由室外设计地面到基础底面的距离。,影响基础埋深的因素,建筑物的使用情况作用在地基上的荷载的大小与性质工程地质与水文地质地基土冻胀与融陷相邻建筑物、构筑物基础的埋置深度其他,工程地质影响,水文地质影响,相邻基础的埋置深度影响,基础的类型及构造,按基础埋深分：深基础、浅基础按材料分：砖基础、毛石基础、混凝土基础、钢筋混凝土基础按受力性能分：刚性基础、柔性基础按构造型式分：条形基础、独立基础、筏式基础、箱形基础、桩基础,条形基础,组成：基础墙、大放脚、垫层,刚性基础,由刚性材料制作，受刚性角限制的基础比如：砖基础、毛石基础、混凝土基础,砖基础,等高式：每两皮砖收1/4砖；间隔式：每两皮砖收1/4砖欲每一皮砖收1/4砖相间隔。,毛石基础,混凝土基础,钢筋混凝土基础,柔性基础,由钢筋混凝土材料制作，不受刚性角限制的基础,独立基础,形式：台阶形、锥形用料与构造和条形基础基本相同,筏式基础（一）,板式筏式基础梁板式筏式基础,筏式基础（二）,板式筏式基础梁板式筏式基础,箱形基础,组成：顶板、底板与墙板,桩基础（一）,a.摩擦桩：靠桩基础表面的摩擦力支撑的桩，适用于软弱土层较厚，而坚硬土层距地表很深的地基情况。b.端承桩：靠桩端将荷载传给较深的坚硬土层，适用于软弱土层不太厚，而下部为坚硬土层的地基情况。,桩基础（二）,组成：桩身、承台,思考题一,1、一般民用建筑有哪些主要部分组成？各部分有哪些主要作用？2、影响建筑构造的因素有哪些？3、什么是基础？什么是地基？4、地基分哪两类？人工地基常用处理方法有哪些？5、什么是基础的埋深？影响基础埋深的因素有哪些？6、基础按构造形式可分哪几类？7、什么是刚性基础？什么是柔性基础？8、砖基础大放脚的构造如何？9、桩基础由哪些部分组成？,三、墙体与门窗,墙体门窗,墙体,墙体类型砖墙构造园墙构造墙面装修,墙体类型,3、按受力情况分：承重墙、非承重墙4、按墙的材料分：砖墙、石墙、砌块墙、板材墙、土墙、钢筋混凝土墙5、按构造形式分：实体墙、空体墙、复合墙,1、按位置分：外墙、内墙2、按方向分：纵墙、横墙,砖墙构造,砖墙材料砖墙的厚度实体砖墙的组砌方式墙体细部构造,砖墙材料,砖的种类：烧结普通实心砖、烧结多孔砖与空心砖、蒸压灰砂砖砖的尺寸：240*115*53(240*120*60)砂浆的种类：水泥砂浆、混合砂浆、石灰砂浆,砖墙的厚度,实体砖墙的组砌方式,全顺式（12墙）一顺一丁式（24墙、37墙）多顺一丁式（24墙、37墙）两平一侧式（18墙）每皮丁顺相间式（24墙）图示,墙体细部构造,过梁圈梁构造柱,过梁,作用：承受门窗洞口上部砌体的荷载，并将它传给门窗两侧墙体。,定义：门窗洞口上方的横梁。类型：砖过梁钢筋砖过梁钢筋混凝土过梁,圈梁,定义：沿外墙四周、内纵承重墙及部分内横墙在墙内水平设置的连续封闭的梁。作用：配合楼板共同作用，加强房屋的空间刚度及整体性，增强稳定性，减少不均匀沉降、振动荷载等引起的墙体开裂。类型：钢筋混凝土圈梁、钢筋砖圈梁,构造柱,作用：构造柱从竖向加强层与层之间墙体的连接，构造柱与圈梁共同形成房屋的“隐型框架”，以加强房屋的整体刚度，提高墙体抵抗变形的能力，并使砖墙在受震后，也能裂而不倒。截面尺寸：240*180mm一般为240*240mm设置部位：建筑物四角、内外墙交接处、楼梯及电梯间四周等。图示,园墙构造,园墙作用与类型园墙设置,园墙作用与类型,园墙在园林中起划分内外范围、分隔内部空间和遮挡劣景的作用。精巧的园墙还可装饰园景。中国传统园林的墙，按材料和构造可分为：版筑墙、乱石墙、磨砖墙、白粉墙等。国外常用木质的或金属的通透栅栏作园墙，园内景色能透出园外。新建公园绿地的园墙，多采用较低矮和较通透的形式，普遍应用预制混凝土或金属的花格、栏栅。,园墙设置,园墙的设置多与地形结合，平坦的地形多建成平墙，坡地或山地则就势建成阶梯形，为了避免单调，有的建成波浪形的云墙。划分内外范围的园墙内侧常用土山、花台、山石、树丛、游廊等把墙隐蔽起来，使有限空间产生无限景观的效果。,墙面装修,作用：1、保护墙体2、改善墙体的物理性能，保证室内使用条件3、装修墙面，使房屋美观分类：按装修部位分：室内、室外按材料与工艺分：抹灰类、贴面类、涂料类、裱糊类、铺钉类图示,门与窗,门窗的材料与开启方式门窗尺度木门窗组成门窗编号园墙中的门窗洞,门窗的材料与开启方式,常用材料：木、钢、铝合金、塑钢等窗按开启方式分：平开窗、固定窗、推拉窗、百叶窗、悬窗（上悬、中悬、下悬、）立转窗等门按开启方式分：平开门、弹簧门、推拉门、折叠门、转门、卷帘门、上翻门、升降门等,门窗尺度,窗尺寸一般采用3M的扩大模数。常用：600、900、1200、1500、1800、2100、2400mm等。门高度：21002400mm，当大于2400mm时，应设亮子，亮子：300-900mm。门宽度：单扇门：600-1000mm；双扇门：1200-1800mm。,木窗组成,窗框：上框、中横框、下框、边框、中竖框等组成。窗扇：上冒头、下冒头、边梃、窗芯与玻璃组成。五金零件：铰链、插销、窗钩、拉手、铁三角。附件：贴脸、筒子板、窗台板、窗帘盒。,木门组成,组成：门框、门扇、亮子、五金零件、附件,门窗编号,M门；C窗；铝合金平开窗PLC；铝合金推拉门TLM；塑钢推拉窗TSC；塑钢门连窗CSM比如门编号：TSM0921ASTSM塑钢推拉门；A窗式样；S带纱扇09门洞口宽900mm；12门洞口高2100mm。再如窗编号：TLC70-32A-STLC铝合金推拉窗；7070系列；S带纱扇；32第32号基本窗；AA型（型别代号）标准图集,园墙中的门窗洞,洞窗洞门漏窗,洞窗,园墙设置的洞窗可不设窗扇。形状有六角、方形、扇面、梅花、石榴等，常在墙上连续开设，形状不同，称为“什锦窗”。洞窗与某一景物相对，形成框景。位于复廊隔墙上的，往往尺寸较大，多做成方形、矩形等，内外景色通透。中国北方园林有的在“什锦窗”内外安装玻璃的灯具，成为“灯窗”，白天可以观景，夜间可以照明。,洞门,园墙设洞门仅有门框而没有门扇。形式：圆形（又称月亮门、月洞门）、六角、八角、长方、葫芦、蕉叶形等。作用：不仅引导游览、沟通空间，本身又成为园林中的装饰。通过洞门透视景物，可以形成焦点突出的框景。,苏州拙政园月洞门,漏窗,漏窗又名花窗，是窗洞内有漏空图案的窗。花纹图案有套方、曲尺、回文、万字、冰纹等，多用瓦片、薄砖、木竹材等制作，清代更以铁片、铁丝作骨架，用灰塑创造出人物、花鸟、山水等美丽的图案。近代和现代园林漏窗图案有用钢筋混凝土或琉璃制的。漏窗高度一般在1.5米左右，与人眼视线相平，透过漏窗可隐约看到窗外景物，取得似隔非隔的效果，用于面积小的园林，可以免除小空间的闭塞感，增加空间层次，做到小中见大。江南宅园中应用很多。,苏州留园园墙的漏窗,思考题二,1、常用墙体的厚度为多少？2、实砌砖墙有哪些砌式？3、试简述过梁的作用与类型。4、什么是圈梁？圈梁有哪些作用？5、构造柱一般设置在什么位置？6、园墙所用的材料有哪些？7、试简述墙面装修的作用与类型。8、门窗的开启方式分别有哪些？9、洞窗有哪些形状?洞门有什么作用？漏窗的花纹图案可用什么材料制作？,
