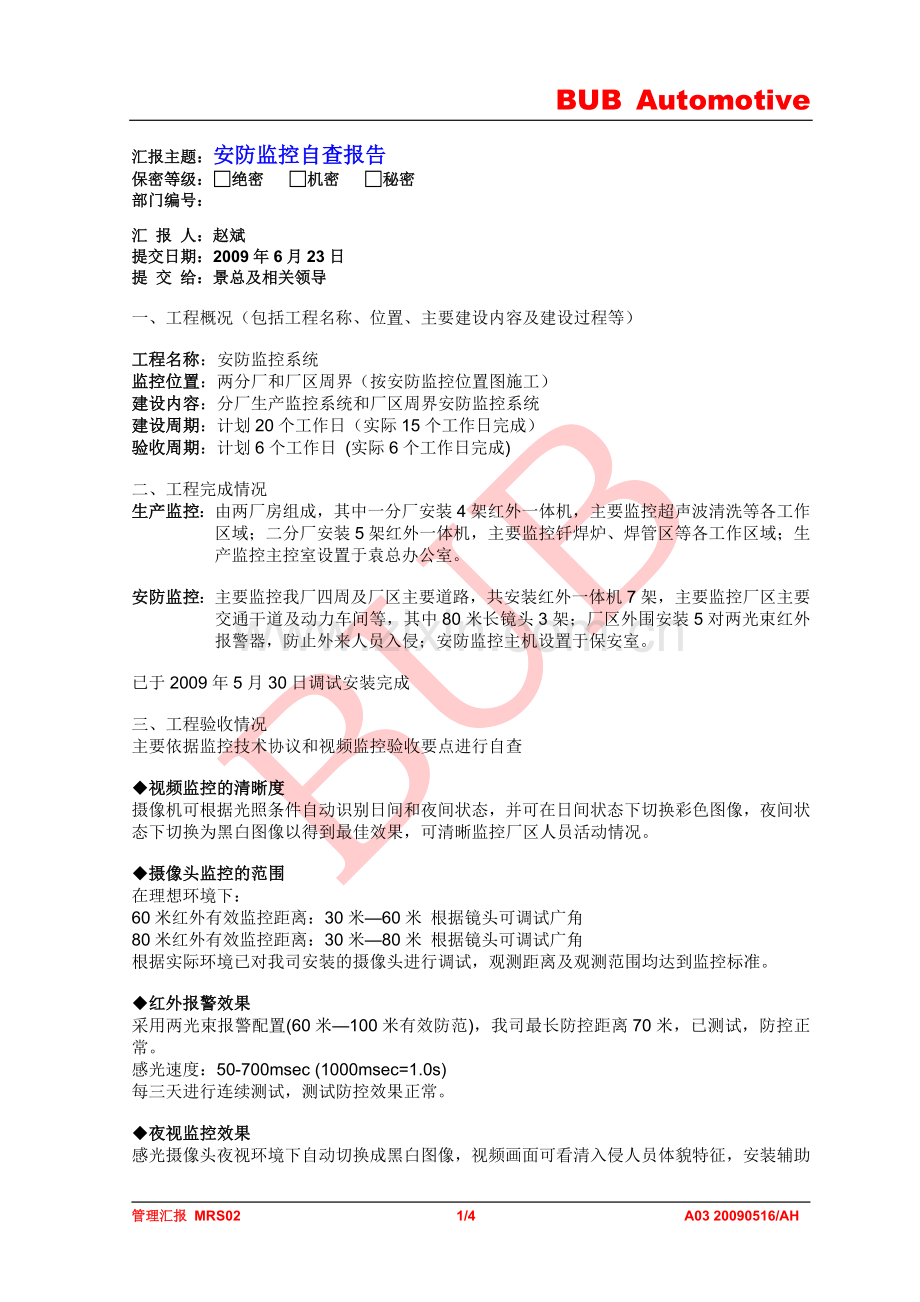

BUB Automotive
汇报主题：安防监控自查报告
保密等级：绝密 机密 秘密
部门编号：

汇 报 人：赵斌
提交日期：2009年6月23日
提 交 给：景总及相关领导
管理汇报 MRS02 2/4 A03 20090516/AH

一、工程概况（包括工程名称、位置、主要建设内容及建设过程等）

工程名称：安防监控系统
监控位置：两分厂和厂区周界（按安防监控位置图施工）
建设内容：分厂生产监控系统和厂区周界安防监控系统
建设周期：计划20个工作日（实际15个工作日完成）
验收周期：计划6个工作日 (实际6个工作日完成)

二、工程完成情况
生产监控：由两厂房组成，其中一分厂安装4架红外一体机，主要监控超声波清洗等各工作区域；二分厂安装5架红外一体机，主要监控钎焊炉、焊管区等各工作区域；生产监控主控室设置于袁总办公室。

安防监控：主要监控我厂四周及厂区主要道路，共安装红外一体机7架，主要监控厂区主要交通干道及动力车间等，其中80米长镜头3架；厂区外围安装5对两光束红外报警器，防止外来人员入侵；安防监控主机设置于保安室。

已于2009年5月30日调试安装完成

三、工程验收情况
主要依据监控技术协议和视频监控验收要点进行自查

◆视频监控的清晰度
摄像机可根据光照条件自动识别日间和夜间状态，并可在日间状态下切换彩色图像，夜间状态下切换为黑白图像以得到最佳效果，可清晰监控厂区人员活动情况。

◆摄像头监控的范围
在理想环境下：
60米红外有效监控距离：30米—60米 根据镜头可调试广角
80米红外有效监控距离：30米—80米 根据镜头可调试广角
根据实际环境已对我司安装的摄像头进行调试，观测距离及观测范围均达到监控标准。

◆红外报警效果
采用两光束报警配置(60米—100米有效防范)，我司最长防控距离70米，已测试，防控正常。
感光速度：50-700msec (1000msec=1.0s)
每三天进行连续测试，测试防控效果正常。

◆夜视监控效果

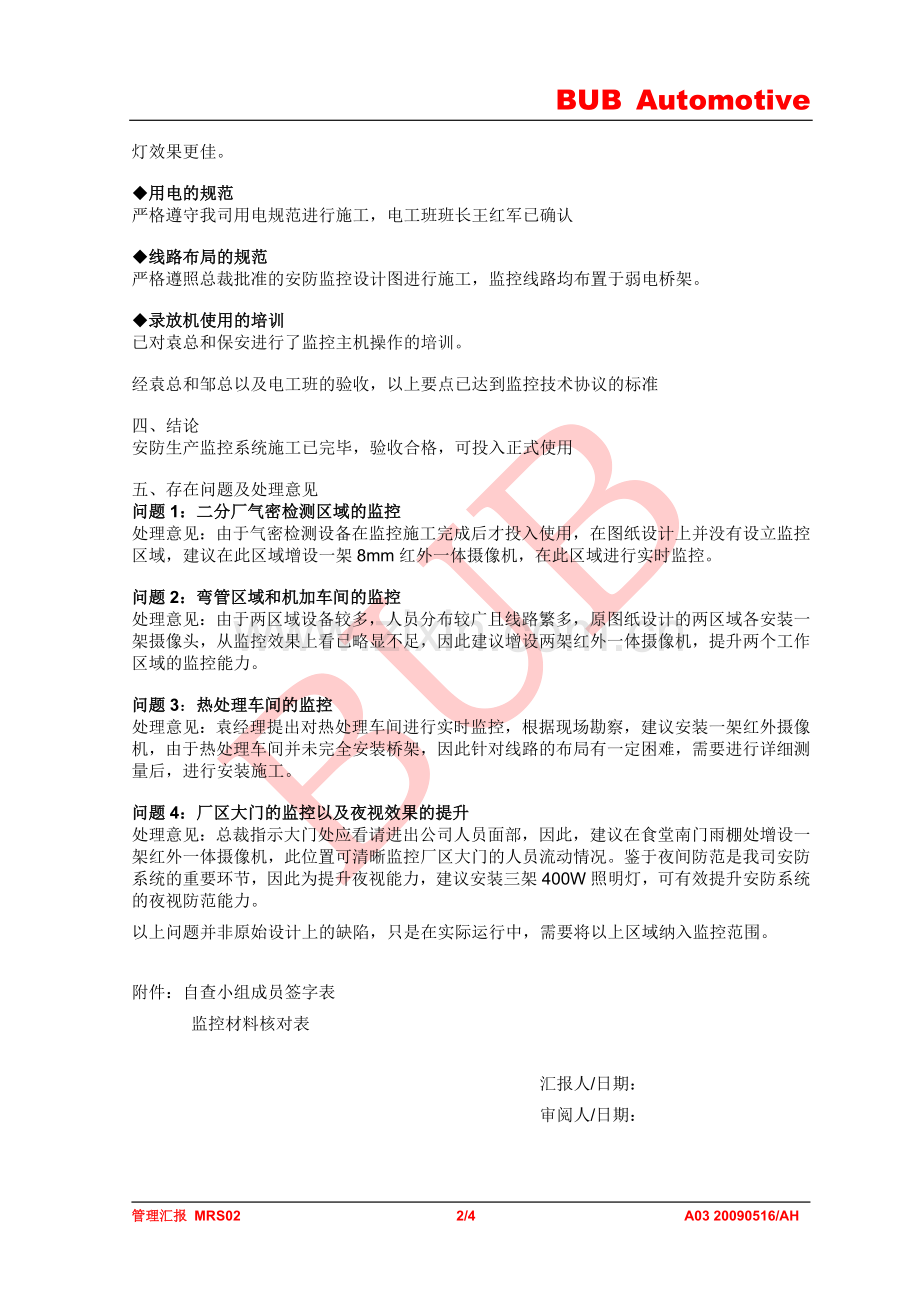

感光摄像头夜视环境下自动切换成黑白图像，视频画面可看清入侵人员体貌特征，安装辅助灯效果更佳。

◆用电的规范
严格遵守我司用电规范进行施工，电工班班长王红军已确认

◆线路布局的规范
严格遵照总裁批准的安防监控设计图进行施工，监控线路均布置于弱电桥架。

◆录放机使用的培训
已对袁总和保安进行了监控主机操作的培训。

经袁总和邹总以及电工班的验收，以上要点已达到监控技术协议的标准

四、结论
安防生产监控系统施工已完毕，验收合格，可投入正式使用

五、存在问题及处理意见
问题1：二分厂气密检测区域的监控
处理意见：由于气密检测设备在监控施工完成后才投入使用，在图纸设计上并没有设立监控区域，建议在此区域增设一架8mm红外一体摄像机，在此区域进行实时监控。

问题2：弯管区域和机加车间的监控
处理意见：由于两区域设备较多，人员分布较广且线路繁多，原图纸设计的两区域各安装一架摄像头，从监控效果上看已略显不足，因此建议增设两架红外一体摄像机，提升两个工作区域的监控能力。

问题3：热处理车间的监控
处理意见：袁经理提出对热处理车间进行实时监控，根据现场勘察，建议安装一架红外摄像机，由于热处理车间并未完全安装桥架，因此针对线路的布局有一定困难，需要进行详细测量后，进行安装施工。

问题4：厂区大门的监控以及夜视效果的提升
处理意见：总裁指示大门处应看请进出公司人员面部，因此，建议在食堂南门雨棚处增设一架红外一体摄像机，此位置可清晰监控厂区大门的人员流动情况。鉴于夜间防范是我司安防系统的重要环节，因此为提升夜视能力，建议安装三架400W照明灯，可有效提升安防系统的夜视防范能力。
以上问题并非原始设计上的缺陷，只是在实际运行中，需要将以上区域纳入监控范围。
BUB Automotive

附件：自查小组成员签字表
监控材料核对表

汇报人/日期：
审阅人/日期：

监控材料核对表
生产监控系统材料核对表
品 名
型 号
参数指标
单位
计划数量
实际数量
60米红外机
BL-682D
1/3 索尼芯片
个
13
13
80米红外机
BL-6080L
1/3索尼芯片
个
3
3
16路录像机
8016HS
H264/400帧，CIF回放，支持鼠标及USB备份。
台
1
1
硬盘
500G
串口
块
2
2
视频线
75-5
128编
米
2700
2700
电源线
1mm2
1.0平方mm
米
600
600
电源

12V15A
个
2
2
镀锌管

6分、1寸
米
132
132
支架
铝合金
大小两种
个
16
16
品 名
型 号
单位
计划数量
实际数量
艾礼富红外对射
两光束
对
5
5
红外报警主机
标配
台
1
1
8路海康录像机
H264/400帧，CIF回放，支持鼠标及USB备份
台
1
1
警号
标配
个
1
1
铁支架
金属
个
7
7
电源
12V5A
标配
1
1
电源线
1mm2
米
320
320
控制线
1mm2
米
400
400
厚壁镀锌管
6分*2.0mm、4分*2.0mm
米
264
264
PVC管
6分
米
64
64
安防监控系统材料核对表
核对人：

监控自查小组成员签字表

序号
姓名
所在部门
职务或职称
1

2

3

4

5

6

管理汇报 MRS02 4/4 A03 20090516/AH
