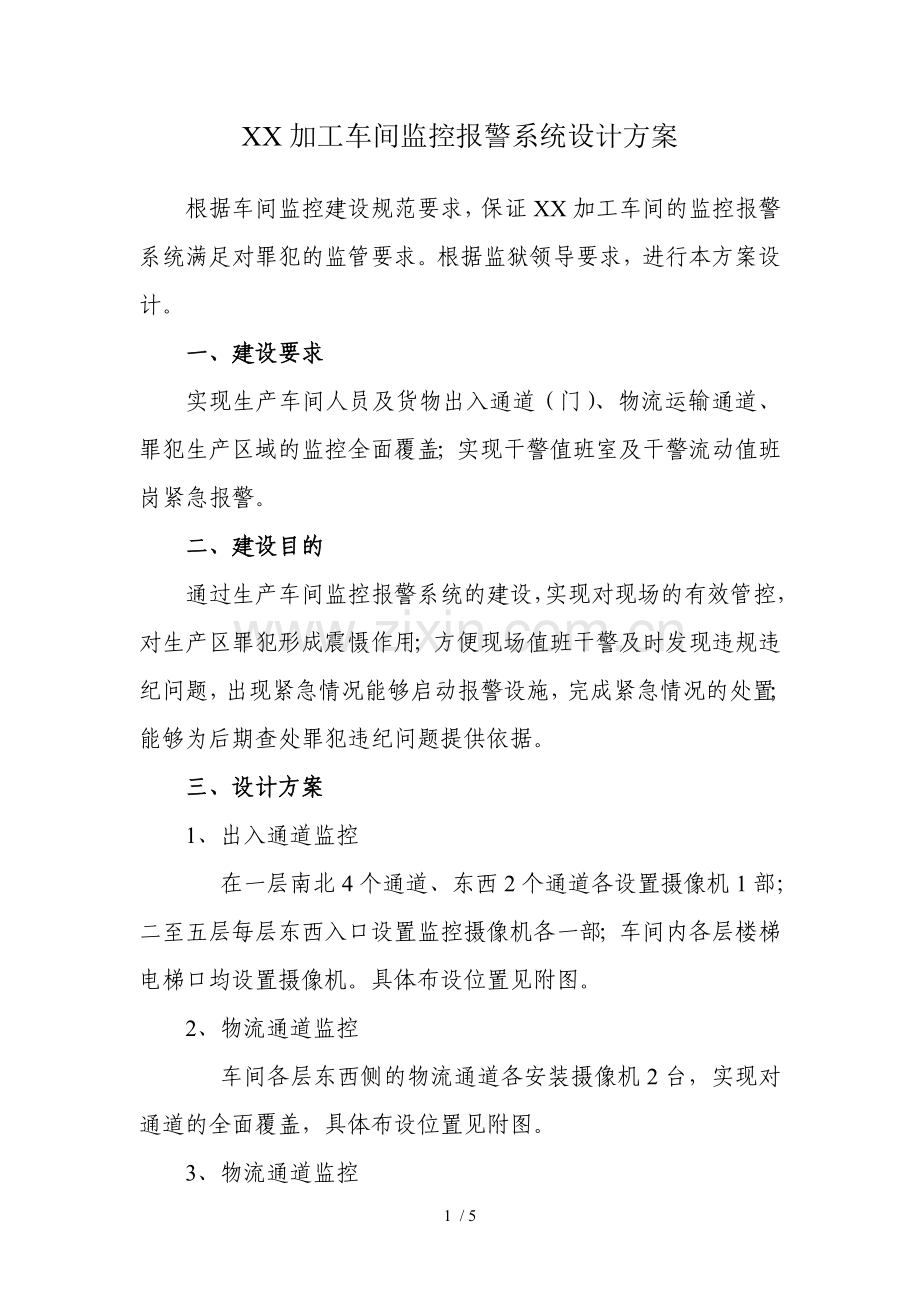

XX加工车间监控报警系统设计方案

根据车间监控建设规范要求，保证XX加工车间的监控报警系统满足对罪犯的监管要求。根据监狱领导要求，进行本方案设计。
一、建设要求
实现生产车间人员及货物出入通道（门）、物流运输通道、罪犯生产区域的监控全面覆盖；实现干警值班室及干警流动值班岗紧急报警。
二、建设目的
通过生产车间监控报警系统的建设，实现对现场的有效管控，对生产区罪犯形成震慑作用；方便现场值班干警及时发现违规违纪问题，出现紧急情况能够启动报警设施，完成紧急情况的处置；能够为后期查处罪犯违纪问题提供依据。
三、设计方案
1、出入通道监控
在一层南北4个通道、东西2个通道各设置摄像机1部；二至五层每层东西入口设置监控摄像机各一部；车间内各层楼梯电梯口均设置摄像机。具体布设位置见附图。
2、物流通道监控
车间各层东西侧的物流通道各安装摄像机2台，实现对通道的全面覆盖，具体布设位置见附图。
3、物流通道监控

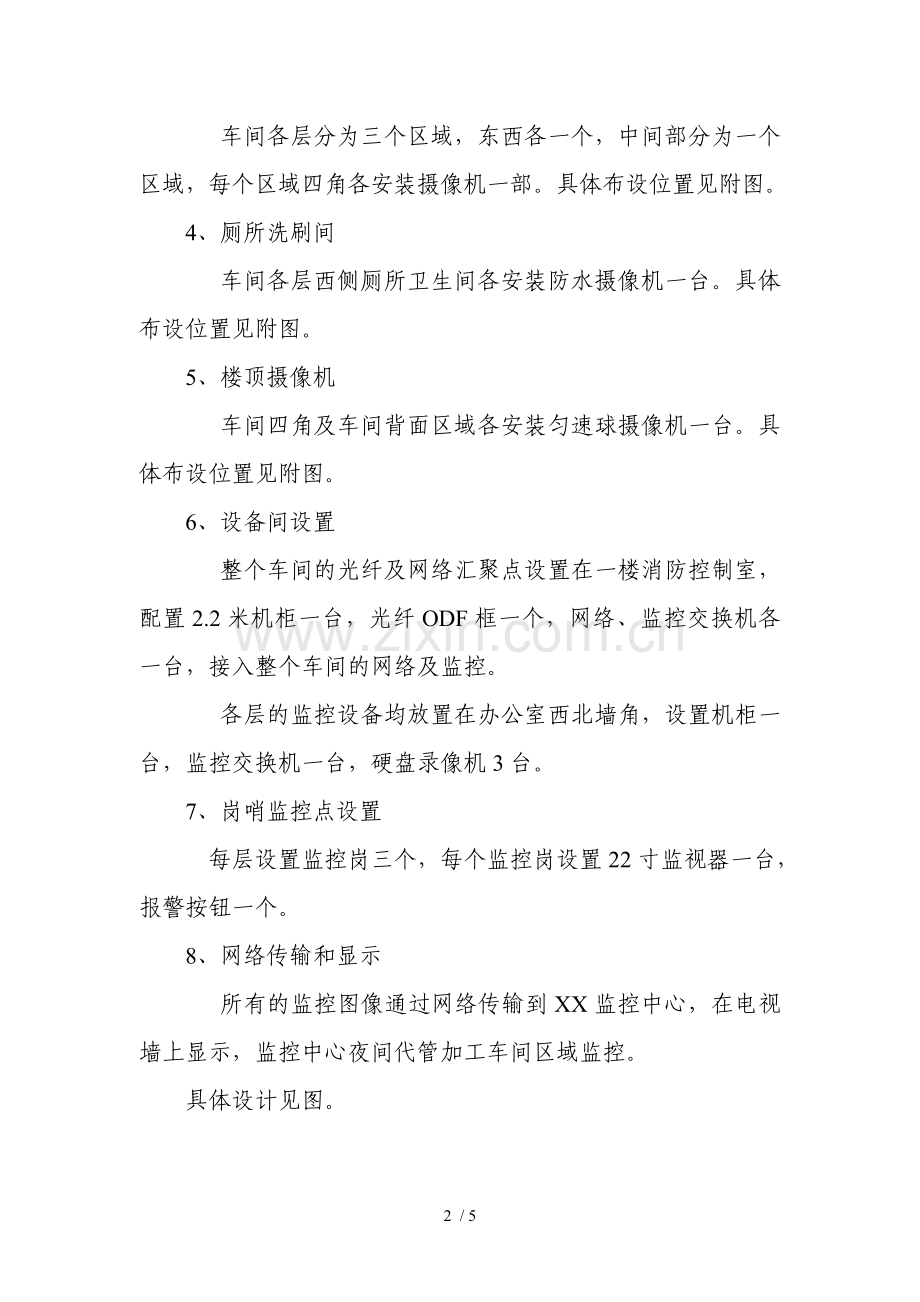

车间各层分为三个区域，东西各一个，中间部分为一个区域，每个区域四角各安装摄像机一部。具体布设位置见附图。
4、厕所洗刷间
车间各层西侧厕所卫生间各安装防水摄像机一台。具体布设位置见附图。
5、楼顶摄像机
车间四角及车间背面区域各安装匀速球摄像机一台。具体布设位置见附图。
6、设备间设置
整个车间的光纤及网络汇聚点设置在一楼消防控制室，配置2.2米机柜一台，光纤ODF框一个，网络、监控交换机各一台，接入整个车间的网络及监控。
各层的监控设备均放置在办公室西北墙角，设置机柜一台，监控交换机一台，硬盘录像机3台。
7、岗哨监控点设置
每层设置监控岗三个，每个监控岗设置22寸监视器一台，报警按钮一个。
8、网络传输和显示
所有的监控图像通过网络传输到XX监控中心，在电视墙上显示，监控中心夜间代管加工车间区域监控。
具体设计见图。

5 / 5
监控设计示意图：

四、设备和材料技术要求
1、摄像机
所有的摄像机均采用大华红外一体化枪式摄像机DH-CA-FW480BP-IRA，半球采用大华红外半球DH-CA-DW480CP，安装位置见图。
2、硬盘录像机或编码器
每层放置硬盘录像机三台，型号大华DH-DVRXX04HG-U 含硬盘2T*4。并接入最近的监控专用网络或监狱内网。详细位置见图。
3、值班显示
各监控岗设置22寸创维液晶监视器一台，图像直接来自于硬盘录像机。
4、线材及施工要求
车间内布设周圈120*60钢槽，视频线要求采用江苏天诚75-5电缆，所有的线路施工按照弱电工程施工标准进行。
