工厂围墙视频监控系统方案及报价书
一、项目需求
视频监控项目是根据新址建设安防需要由xxxxxxxxxxxxxxxxxx（甲方）提出。根据系统实现的目标，提出以下要求：

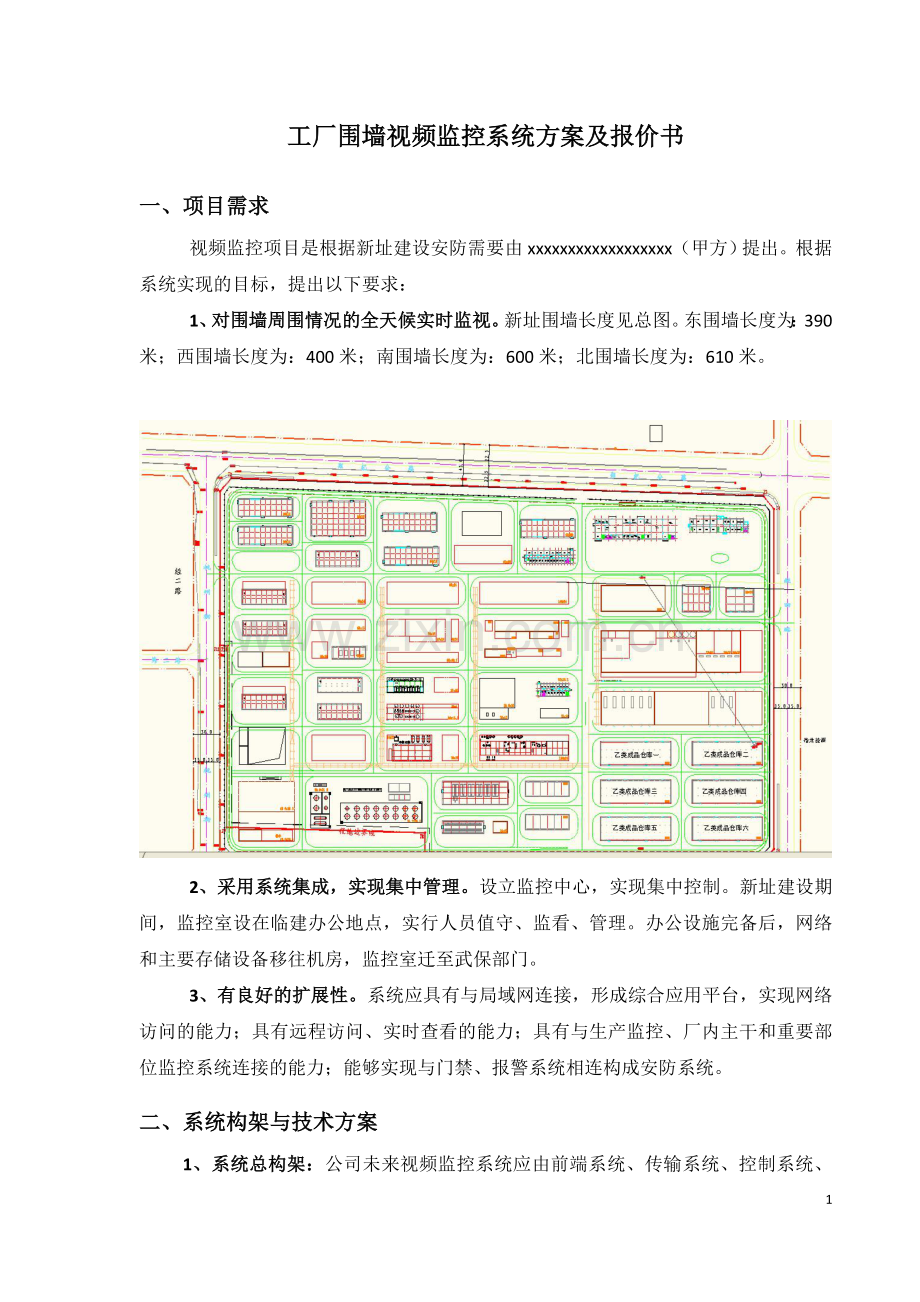

1、对围墙周围情况的全天候实时监视。新址围墙长度见总图。东围墙长度为：390米；西围墙长度为：400米；南围墙长度为：600米；北围墙长度为：610米。

2、采用系统集成，实现集中管理。设立监控中心，实现集中控制。新址建设期间，监控室设在临建办公地点，实行人员值守、监看、管理。办公设施完备后，网络和主要存储设备移往机房，监控室迁至武保部门。
3、有良好的扩展性。系统应具有与局域网连接，形成综合应用平台，实现网络访问的能力；具有远程访问、实时查看的能力；具有与生产监控、厂内主干和重要部位监控系统连接的能力；能够实现与门禁、报警系统相连构成安防系统。
二、系统构架与技术方案

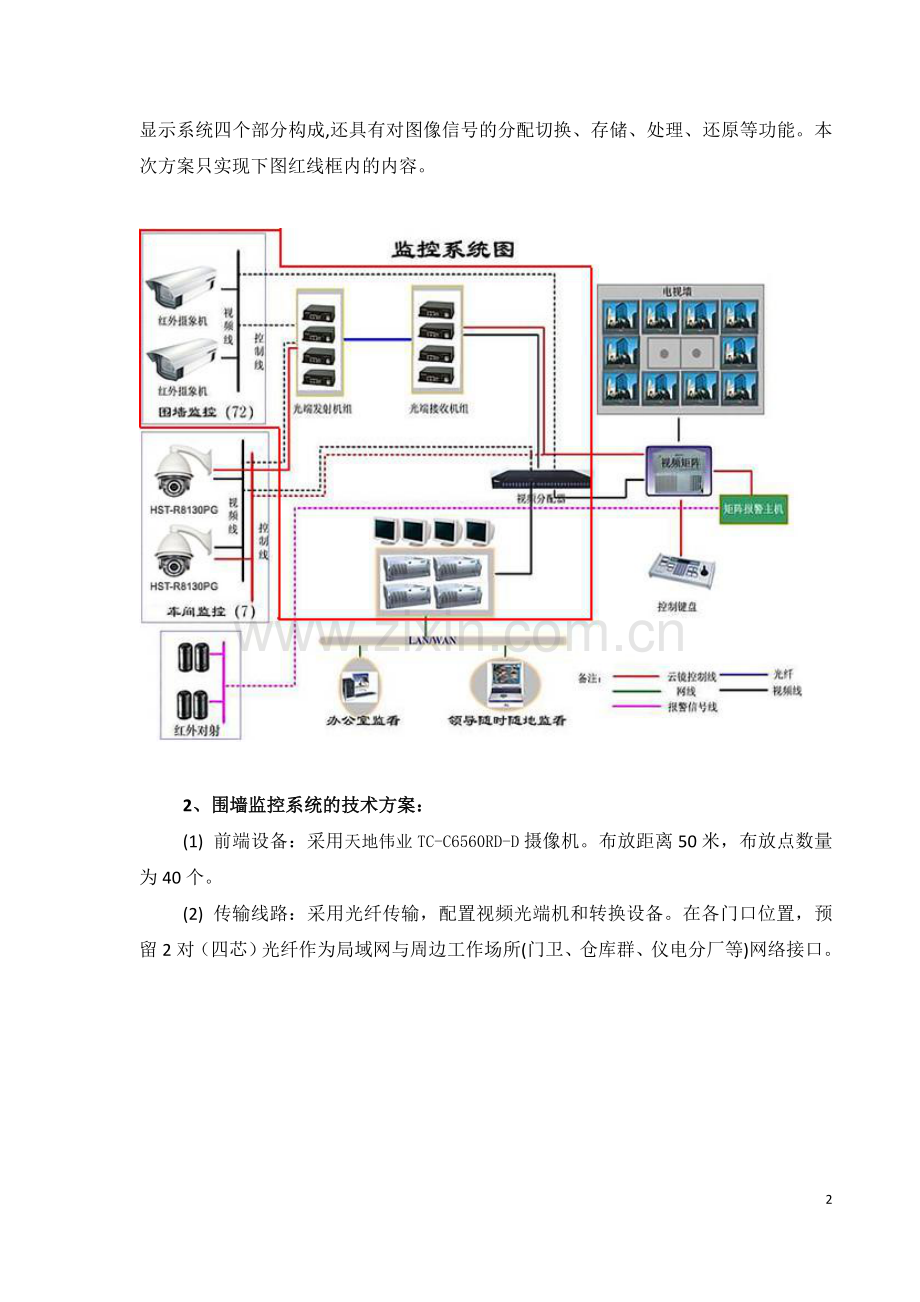

1、系统总构架：公司未来视频监控系统应由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。本次方案只实现下图红线框内的内容。

2、围墙监控系统的技术方案：
(1) 前端设备：采用天地伟业TC-C6560RD-D摄像机。布放距离50米，布放点数量为40个。
(2) 传输线路：采用光纤传输，配置视频光端机和转换设备。在各门口位置，预留2对（四芯）光纤作为局域网与周边工作场所(门卫、仓库群、仪电分厂等)网络接口。
监控室
视频线
终端盒、光端机
1号光纤 电源线 2号光纤

(3) 控制和存储：建立监控中心，配置相应设备。工程前期，监控室不装电视墙。配置三台16路高清硬盘录像机可管理和控制48路视频信号；配置三台32吋液晶监视器提供实时监看；配置六块2000G监控专用硬盘，存放一个月以上的视频数据。
(4) 设备安装与线路铺设：前端摄像机，安装在专用立杆上。选用标准高度4米立杆，按设计位置做好基础。配置的电源及光端设备，应安装到风雨箱内。光纤和电缆等线路采用地埋方式。
三、设备选型与材料确定
系统采用的主要设备和材料，由甲方指定品牌、规格和型号，系统提供商负责采购。
四、围墙监控系统主要设备及材料安装施工报价
1、需要说明的事项：
(1) 施工现场：xxxx市精细化工园区。xxxx路与xxxx路交汇处。
(2) 光缆地埋、立杆、及未显示的辅材有甲方负责。
(3) 设备、材料交货地点xxxxxxx路xxxx号，由甲方负责运抵现场。

2、报价单：
设备名称
品牌、规格、型号
单位
数量
单价
金额
红外一体彩色摄像机
天地伟业、TC-C6560RD-D
台
40

16路硬盘录像机
海康威视、DS-7816HF-ST
台　
3

硬盘
中国希捷 、2000G
块
6

液晶监视器
上海仙视、M32S1
台
3

光缆
武汉长飞、12芯光纤
米
2300

视频线
国产、SYV75-5国标
米
2700

电源线
国产、RVV2*1.5国标
米
2300

电源
国产、12V2A室外防水
个
40

4路光端机
广州邮科、YKS4V1S
对
12

8口终端盒
国产
个
14

24口配线架
国产
个
1

法兰盘
国产
个
40

接续盒
国产
个
1

BNC头
国产
个
160

跳线
国产
条
60

防水箱
国产
个
14

设备材料小计
A

安装施工、调试费
B=A*提取比率

税费
C=(A+B)*取费比率

合计
D=A+B+C

3、设备保修与售后保证
请系统提供商说明付款要求、主要设备的保修情况、系统后期服务承诺。
付款应说明的内容：付款分几期执行，每期要求付款为合同总额的百分比、付款金额是多少。预留质保金为合同总额的比例，金额是多少。甲方要求，视频监控系统施工结束，经验收合格，投入运行后，12个月系统无质量问题，质保期满10日内支付乙方保证金。
xxxxxxxxxxxxx有限公司
2012.08.14
