DCS首次送电及复原试验作业指导书要点.doc

DCS首次送电及复原试验作业指导书要点
1.工程（系统或设备）概况及工程量
1.1系统或设备概况（作业涉及的系统范围、设备简介）(空)
1. 2工程量（范围、具体工作量等）(空表格)
序号
项目
备注
1
测量DCS系统接地电阻

2
系统上电

3
传送组态

4
性能测试

5
功能能测试

1．3 工期：20天
2．编制依据(空)
2.1《火力发电厂分散控制系统在线验收测试规程》DL/T—1998
2.2DCS厂家技术资料
3．作业前的条件和准备
3.1技术准备(空)
作业指导书编制完毕且经讨论批准；技术交底完毕。
3.2作业人员(配置、资格)
3.2．1 作业人员配置、资格
序号
作业人员
资格要求
人数
备注
1
负责人
热工专业调试工程师以上职称，参加过2次以上DCS系统调试
1

2
参加人
助工以上技术职称
3

3．2．2作业活动中的组织分工和人员职责:
3．2．2．1 作业的组织分工(与相关作业和其他专业的分工)(空)
电气专业负责测量系统接地电阻及UPS送电维护;DCS厂家负责作业的执行;调试所配合厂家作业。
3.2．2．2作业人员的职责(空表格)
序号
作业人员
职责分工
备注
3.3作业机具（包括配置、等级、精度等）(空表格)
序号
名称
规格
精度
数量
备注

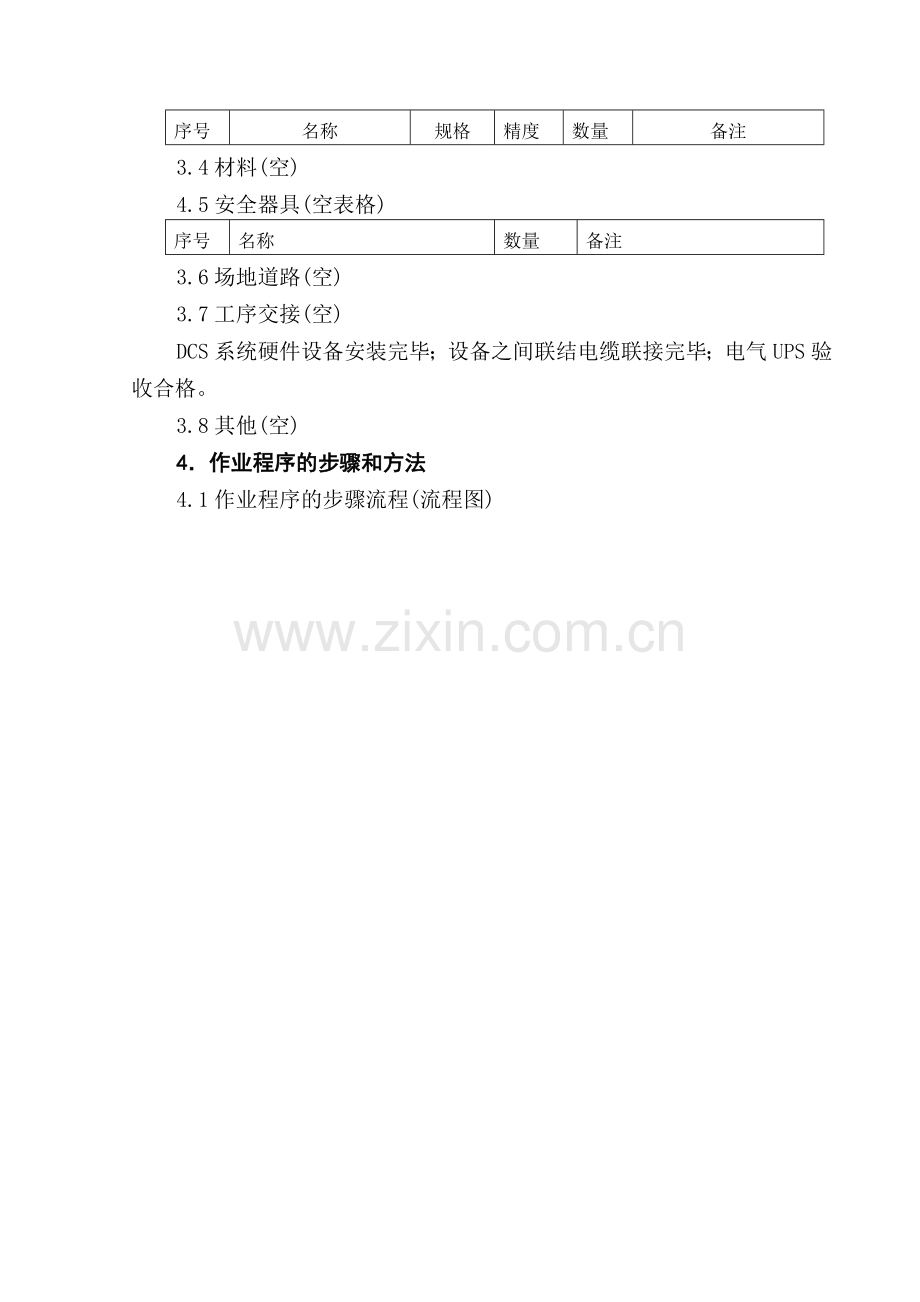

3.4材料(空)
4.5安全器具(空表格)
序号
名称
数量
备注
3.6场地道路(空)
3.7工序交接(空)
DCS系统硬件设备安装完毕；设备之间联结电缆联接完毕；电气UPS验收合格。
3.8其他(空)
4．作业程序的步骤和方法
4.1作业程序的步骤流程(流程图)

编制作业指导书

合交流输入开关
监理监督
作业指导书讨论、批准

外设送电
调整、记录直流电源电压
技术交底

控制器送电
送电前检查

传送组态
测量DCS系统接地电阻

DCS系统性能测试
电气UPS送电、记录输入电压

DCS系统功能测试

作业结束

4.2作业方法(空)
4.2.1系统上电
4.2.2传送组态
4.2.3性能测试
4.2.4功能测试
5．作业过程中控制点的设置和质量通病及预防
5．1 质量分目标：根据本工程的质量总体目标分解该项目质量分目标。
5．2 质量事故预想：
5．2．1 DCS 系统首次送电模件损坏。
5．3 保证措施：
5．3．1 严格按照施工图纸、厂家资料和规程规范进行送电调试。
5．4 作业过程中控制点的设置
序号
控制点
质量标准
备注
1
DCS系统接地电阻
〈0.5Ω

2
交流电源输入
AC220V+10V

3
交流电源输出
符合DCS技术要求

4
直流电源输出
符合DCS技术要求

5
工程师站功能
符合DCS技术要求

6
操作员站功能
符合DCS技术要求

7
打印机功能
符合DCS技术要求

8
系统通讯
符合DCS技术要求

5.5质量标准(空)
符合《火力发电厂分散控制系统在线验收测试规程》DL/T—1998及DCS厂家技术要求
6．作业的安全要求和环境条件
6.1作业的安全危害因素辨识和控制(表格)
序号
危险源描述
控制对策
1
DCS模件损坏
插、拔模件时佩带防静电环，拔下的模件放入防静电袋内
2
外部强电串入烧毁模件
作业前检查接线，如现场未接线在端子柜解开
6.2作业的环境条件(空)
环境温度+5℃—+40℃，相对湿度不大于90%，设备附近无灰尘及不良气体，设备不得水溅，严禁腐蚀性液体接触设备
监理要点：
序号
阶 段
项 目
检查方式
检查人
1
施工前
审查开工条件：设备、材料、工机具、技术准备（施工图纸会审交底、作业指导书审批、技术交底）、人员、现场条件等
查阅资料
现场察看

批准开工报告

2
施工过程
DCS系统接地电阻
R

交流电源输入
W

交流电源输出
W

直流电源输出
W

工程师站功能
W

操作员站功能
W

打印机功能
W

系统通讯
W

3
施工结束
检查资料整理及签证

R－记录确认点；W－见证点；H－停工待检点；S－连续监视监护
