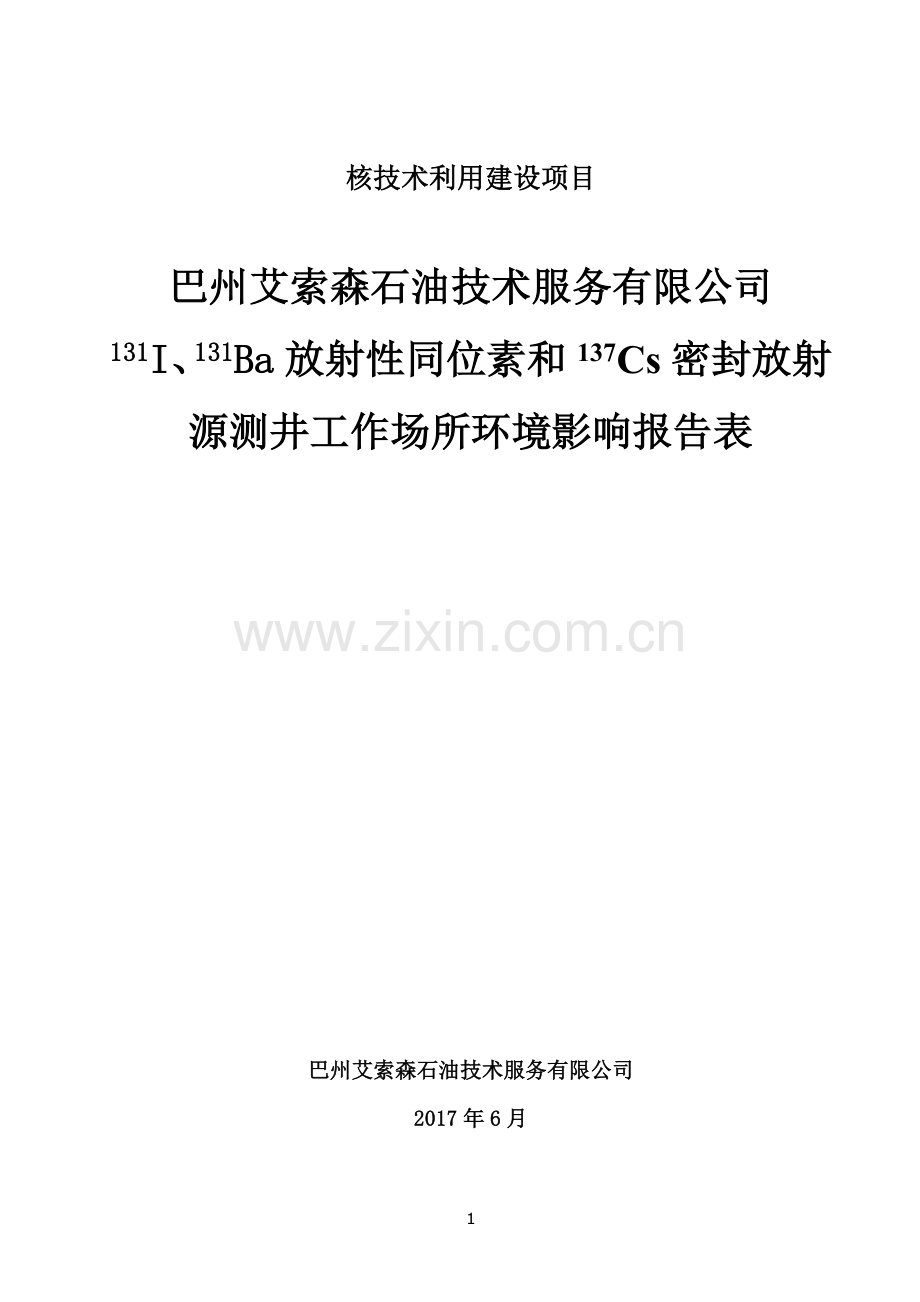

131I、131Ba放射性同位素和137Cs密封放射源测井工作场所环境影响报告表.doc

核技术利用建设项目

巴州艾索森石油技术服务有限公司
131I、131Ba放射性同位素和137Cs密封放射源测井工作场所环境影响报告表

巴州艾索森石油技术服务有限公司
2017年6月

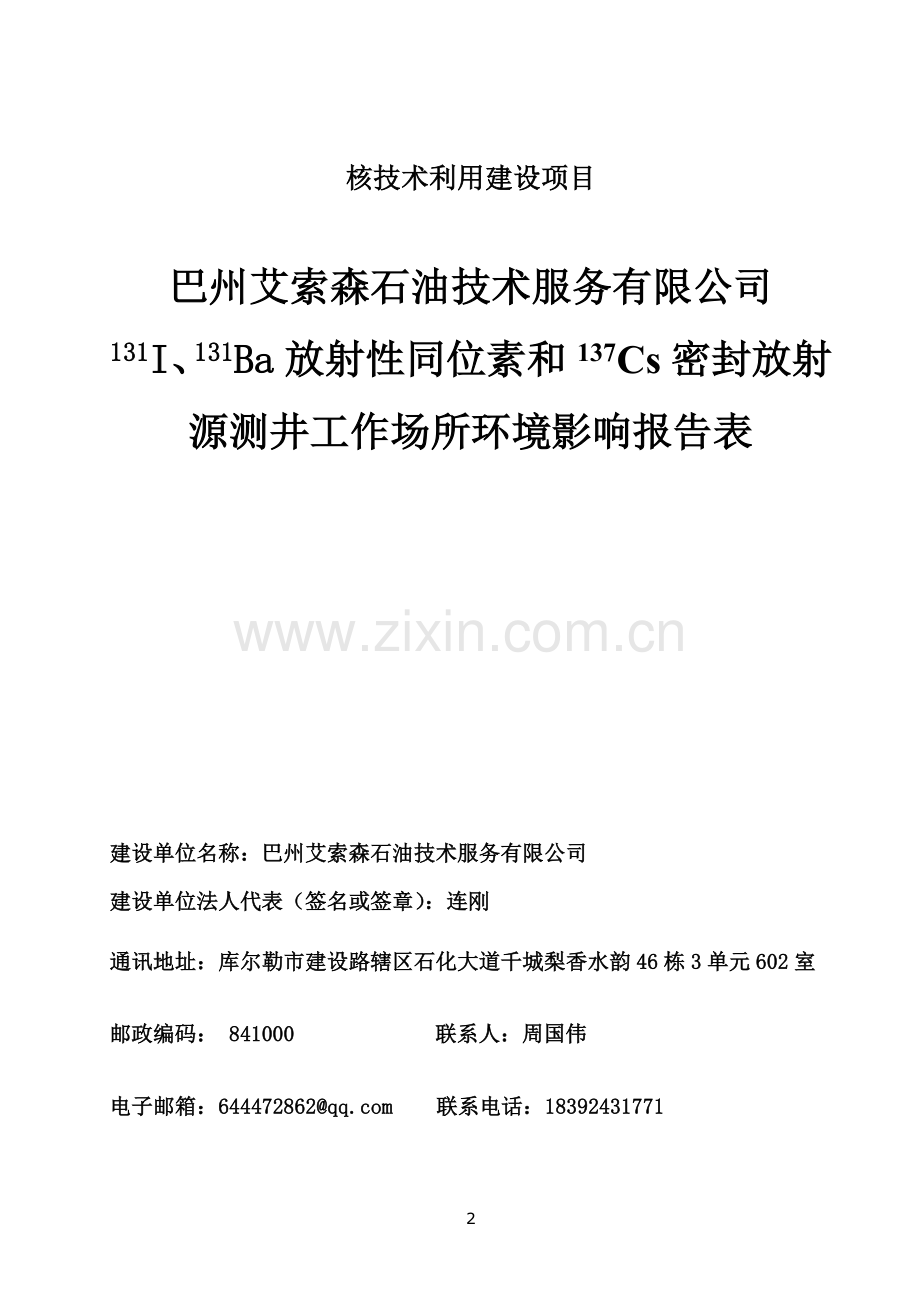

核技术利用建设项目

巴州艾索森石油技术服务有限公司
131I、131Ba放射性同位素和137Cs密封放射源测井工作场所环境影响报告表

建设单位名称：巴州艾索森石油技术服务有限公司
建设单位法人代表（签名或签章）：连刚
通讯地址：库尔勒市建设路辖区石化大道千城梨香水韵46栋3单元602室
邮政编码： 841000 联系人：周国伟
电子邮箱：644472862@ 联系电话：[phone]

目录

表1 项目基本情况 1
表2 放射源 11
表3 非密封放射性物质 11
表4 射线装置 12
表5 废弃物（重点是放射性废弃物） 13
表6 评价依据 14
表7保护目标与评价标准 16
表8 环境质量和辐射现状 19
表9 项目工程分析与源项 23
表10 辐射安全与防护 27
表11 环境影响分析 34
表12 辐射安全管理 42
表13 结论与建议 50
附件1：环评委托书 54
附件2：《巴州艾索森石油技术服务有限公司同位素示踪辐射环境影响报告表》的批复 55
附件3：辐射安全领导小组 58
附件4：辐射安全与防护培训证书 59
附件5：放射源存储租赁协议 62
附件6：轮南十三井放射源库环评及验收批复 64
附件7：巴州艾索森石油技术服务有限公司辐射环境本底检测报告 69

87

表1 项目基本情况
建设项目名称
巴州艾索森石油技术服务有限公司131I、131Ba放射性同位素和137Cs密封放射源测井
建设单位
巴州艾索森石油技术服务有限公司
法人代表
连刚
联系人
周国伟
联系电话
18392431771
注册地址
库尔勒市建设路辖区石化大道千城梨香水韵46栋3单元602室
项目建设地点
新疆塔里木油田区域测井
立项审批部门
/
批准文号
/
建设项目总投资(万元)
1000
项目环保投资(万元)
20
投资比例（环保投资/总投资）
2%
项目性质
þ新建□改建□扩建□其它
占地面积(m2)
/
应
用
类
型
放射源
□销售
□Ⅰ类□Ⅱ类□Ⅲ类□Ⅳ类□Ⅴ类
þ使用
□Ⅰ类（医疗使用）□Ⅱ类□Ⅲ类□Ⅳ类þⅤ类
非密封放射性物质
□生产
□制备PET用放射性药物
□销售
/
þ使用
þ乙□丙
射线装置
□生产
□Ⅱ类□Ⅲ类
□销售
□Ⅱ类□Ⅲ类
□使用
□Ⅱ类□Ⅲ类
其他
/
1.1项目概述
1.1.1建设单位简介
巴州艾索森石油技术服务有限公司于2011年8月成立，具有独立的法人，是面向石油天然气工业的专业技术公司，下设西安项目部、库尔勒项目部、吉林项目部，主要为石油行业提供专业的技术服务。目前两个业务板块：一是生产测井、试井分析板块，设备先进、技术力量完善，具备油水井测试、设备仪修、资料解释的完整力量，是民企中少有的可以做水平井测试、高压气井测试的公司；二是地质研究板块，主要从事油藏精细描述，在建模、反演、数模等技术上具有优势。多年以来，我公司和CPL、大庆钻探、中科院声波所、中石化勘探院等技术及科研单位，建立了紧密的技术与业务合作，先后为吐哈油田、中石化西北局、吉林油田、大庆油田、长庆油田、中油勘探院、中油测井等单位提供过技术服务，累计完成各类油水井测试1528井次，积累的丰富的经验，同时，与中国地大共同承担过重大科研项目，为中石化西北局代训过2名博士。我公司具备完备的安全及技术组织、雄厚的资金及技术力量和完善的保障体系，为行业提供优质的服务，在以往的业务往来和技术服务中，获得了一致好评。
公司参与本次动态监测试井分析招投标作业队2支，平均配备5人，队长和技术员都是大专及以上学历，动态监测测试方面都有4年以上工作经历。测试队人员持证率100%，具备专业的测试车辆，完好的测试设备和安全防护设备，建立了完整的测试体系和安全环保系列文件，试井现场作业经验丰富，测试质量和效率高。自2011年成立以来，一直在长庆油田进行动态监测测试，先后为采油五厂、采油六厂、采油八厂等进行油水井测压、压降测试、测试调配、剩余油测试等702井次，在长庆油田油水井测试方面积累了丰富的测试经验。
巴州艾索森石油技术服务有限公司地理位置示意图见图1-1，地理位置坐标：北纬41°44′39.31″，东经86°09′46.68″。
1.1.2建设项目概况
巴州艾索森石油技术服务有限公司，2011年委托新疆辐射环境监督站对公司计划购买的放射性同位素131I、131Ba和密封放射源137Cs 进行了辐射环境影响评价，并取得了批复，办理了辐射安全许可证（具体内容见1.3原核技术利用许可和落实情况）。
巴州艾索森石油技术服务有限公司在办理辐射安全许可证后，未开展相应的放射性同位素131I、131Ba和密封放射源137Cs测井作业。2017年6月该公司的辐射安全许可证到期，依据《中华人民共和国环境影响评价法》（2016年9月1日实施）第二十四条，建设项目的环境影响评价文件自批准之日起超过五年，方决定该项目开工建设的，其环境影响评价文件应当报原审批部门重新审核。
（1）131Ba、131I在测井中的应用
公司为了满足油田测井需要，计划购买放射性同位素131I、131Ba用于油田测井。油井示踪测井时，根据需要购买放射性核素。单井测量过程中只需要一种核素进行示踪测井。利用131Ba、131I同位素示踪剂对注水井单层吸水情况进行测试，以确定不同层位的吸水量。
（2） 137Cs密封放射源在测井中的应用
本项目应用的密封放射源137Cs用于石油行业的地球物理测井，通过探测器对中子、γ放射源产生的射线与地层、岩石等其它物质散射后中子、γ射线强度进行探测、根据射线的强度反映油井的地质构造、孔隙度、岩石密度、含水含油层的基本情况，测量井下流体的密度，再结合其它参数而确定井下流体的性质、含量和分布规律。
1.1.3 建设项目规模
巴州艾索森石油技术服务有限公司使用的放射源:非密封性放射性同位素131Ba、131I,密封放射源137Cs，主要用于油田注水井吸水剖面的测试和测井用。
油井示踪测井时，同位素测井的单井投加量根据各地区地层含水情况、井深以及天然放射性本底和测井人工因素所导致的辐射水平有较大的差异。一般情况下单井放射性同位素的最大投放量为2.22×108 Bq左右。每年同位素最大使用量根据该公司年测井的任务情况确定,预计每年不超过50口井，作业地点为新疆塔里木油田测井井场，其作业场所均为荒漠戈壁，不涉及敏感区域，示踪测井作业场所占地面积每口井约100m2；测井放射性同位素和密封放射源现场贮存于测井源车中，测井源车停放在示踪测井现场划定的控制区内，派专人24小时现场值班，并在附近明显位置粘贴电离辐射警告标志及警戒线隔离带；放射性同位素和密封放射源暂存于中国石油塔里木油田公司轮南十三井放射源库。131I和131Ba同位素年最大用量不超过1.11×1010 Bq。测井所用的放射性同位素为一次性消耗材料，购买时由具备相应资质的供货商负责销售、运输，将放射性同位素运送到暂存库（轮南十三井放射源库）。
本项目辐射工作人员5人，共同完成示踪测井作业。
1.1.4评价目的
（1）通过对放射性同位素131I、131Ba测井过程辐射影响进行分析，对测井现场周围环境可能产生的不利影响和存在的问题提出防治措施，把辐射环境影响减少到“可合理达到的尽可能低的水平”；
（2）满足国家和地方环境保护部门对建设项目环境管理规定的要求，为环境保护主管部门对该项目进行辐射环境管理提供科学依据。
1.1.5 任务的由来
巴州艾索森石油技术服务有限公司为了满足油田测井工作的需要，计划购买131I、131Ba放射性同位素和密封放射源137Cs。131I、131Ba放射性同位素的使用均经事先精确计算，按需购买；放射性同位素和密封放射源暂存场所依托中国石油塔里木油田公司轮南十三井放射源库（该源库已履行环保手续，符合放射性物质贮存相关要求），公司仅从事放射性同位素和密封放射源由暂存库运至作业现场和井位上的测井工序。根据国务院449号令《放射性同位素与射线装置安全和防护条例》、《放射性同位素与射线装置安全许可管理办法》（国家环境保护部令第3号）和《建设项目环境影响评价分类管理名录》（2015年6月1日起实施）的有关规定要求，该放射性同位素和密封放射源测井项目需编制环境影响报告表。
因此，巴州艾索森石油技术服务有限公司委托核工业二三0研究所对本项目进行辐射环境影响评价工作。本报告仅针对该公司放射性同位素和密封放射源测井进行环境影响评价,按照《辐射环境保护管理导则 核技术利用建设项目 环境影响评价文件的内容和格式》（HJ 10.1-2016），编制完成本项目的环境影响报告表。
1.2项目周边保护目标和评价范围
1.2.1周边保护目标
环境保护目标为放射性同位素和密封放射源运输过程周围环境及管理人员、操作人员及周围公众人员。
放射性同位素和密封放射源测井现场作业场所周围环境活动的辐射工作人员、以及作业现场警戒线以外的其他非辐射工作人员和公众成员。
1.2.2评价范围
（1）本项目使用的放射性同位素，用于油井示踪测井，由于投放测井的井位均位于野外，各井位均相距一定距离，且布局分散，测井作业具有流动性，一般情况下单井投入量活度为2.22×108 Bq。根据模式估算，半径50m范围内设为评价范围，在井口周围20m范围内设置为监督区，在井口周围10m范围内设置为控制区。
（2）该公司应用的密封放射源为137Cs，活度6.29×108 Bq。测井过程中当放射源在井位周围进行密封放射源安装进入井口时有一短暂的裸源过程。其影响范围根据密封放射源完全裸露时的剂量估算公式估算，其影响范围不大于50m。
综上所述，本项目评价范围为测井井口周围半径50m。
1.3原核技术利用许可和落实情况
1.3.1已许可情况
巴州艾索森石油技术服务有限公司于2012年6月取得了新疆维吾尔自治区环境保护厅颁发的《辐射安全许可证》（新环辐证[01207]，有效期至2017年6月3日），见图1-2。许可的种类和范围是：使用Ⅴ类放射源；使用非密封放射性物质，乙级非密封放射性物质工作场所。

图1-2 辐射安全许可证
1.3.2规章制度落实情况
1.3.2.1审批验收情况
巴州艾索森石油技术服务有限公司按照辐射安全法律法规要求，办理申请环评审批和辐射安全各项管理要求，现将已经办理的环评审批情况统计如下表1-1所示。批复见附件2。
表1-1 审批、验收情况统计
项目内容
环评批复文号
环评验收文号
是/否验收
巴州艾索森石油技术服务有限公司同位素及密封放射源测井辐射环境影响报告表
新环核函[2012]336号
项目未建设
否
1.3.2.2辐射安全管理制度
巴州艾索森石油技术服务有限公司制定了《巴州艾索森石油技术服务有限公司岗位安全生产责任制》、《放射性安全防护制度》、《非密封性放射性同位素施工现场操作规程》、《辐射事故专项应急预案》、《非密封性放射性同位素安全防护管理规定》、《放射性源应急预案》、《安全防护装备管理制度》、《放射性事件事故/应急预案》等，并严格按照规章制度执行。
1.3.2.3辐射安全管理机构
为了加强对辐射安全和防护管理工作，巴州艾索森石油技术服务有限公司设置了辐射安全与环境保护小组作为专门管理机构（见附件3），并指定了专人负责辐射安全与环境保护管理工作。机构设置和人员构成具体情况如下：
表1-2 辐射安全与环境保护小组成员
负责人
姓名
周国伟
电话
18392431771
联系人
姓名
蔡海军
电话
/
手机
15668235618
传真
/
序号
人员类别
姓名
性别
职务/职称
工作部门
专/兼职
1
组 长
周国伟
男
副经理
副经理
兼职
2
副组长
刘欢欢
男
/
综合管理部
专职
3
组 员
蔡海军
男
/
测井项目部
专职
4
组 员
郝敬东
男
/
QHSE管理部
专职
5
组 长
张现军
男
/
测井一队
专职
6
组 员
张宗锐
男
/
测井一队
专职
7
组 员
徐 行
男
/
测井一队
专职
1.3.2.4辐射工作人员培训
巴州艾索森石油技术服务有限公司所有从事辐射工作人员，在上岗前必须接受环保部门认可培训机构组织的辐射防护与安全培训，并考试合格上岗。每4年参加复训，并制定了辐射工作人员培训计划。目前，公司共有5人从事辐射工作，5人参加了环保部门认可培训机构组织的辐射防护与安全培训，并取得合格证书。见附件4。
1.3.2.5辐射事故应急预案
巴州艾索森石油技术服务有限公司对使用Ⅴ类放射源；使用非密封放射性物质，乙级非密封放射性物质工作场所，根据《放射性同位素与射线装置安全和防护条例》中的要求，对可能发生的辐射事故，制定了本单位的应急预案。
1.3.2.6监测仪器和防护用品
巴州艾索森石油技术服务有限公司现有个人剂量仪和辐射防护用品：现有铅橡胶手套1双、铅防护眼镜5副、铅衣1件、个人剂量牌5个；公司未配备辐射防护检测仪器，具体情况见表1-3。
表1-3 辐射防护检测仪器和辐射防护用品一览表
辐射防护检测仪器未配备
辐射防护用品
名称
数量
名称
数量
铅橡胶手套
1双
铅防护眼镜
5副
铅衣
1件（大褂式）
个人剂量牌
5个
1.4放射性同位素储存单位简介
巴州艾索森石油技术服务有限公司应用的开放性核素和密封放射源，委托储存于中国石油塔里木油田公司轮南十三井放射源库，并与该公司签订了放射性同位素暂存协议。（放射源仓储租赁合同见附件5）
中国石油塔里木油田公司轮南十三井放射源库，位于新疆维吾尔自治区巴音郭楞蒙古自治州库尔勒市轮台县轮南镇北约13km的塔里木沙漠边缘地带。其地理位置示意图见图1-3。
源贮存区主要贮存油田探测使用的中子源和γ源，源贮存区设置圆形贮存坑76个，库坑为地上式，坑顶标高1.5m，深度为1.5m。按照放射源屏蔽容器的大小，将库坑分为两种规格：库坑内部直径Ф700mm库坑36个，用于贮存γ源；库坑内部直径Ф1000mm库坑40个，用于贮存中子源。
《中国石油塔里木油田公司轮南十三井放射源库原地扩建工程项目环境影响报告表》的批复（新环核函[2011]363号）和《中国石油塔里木油田公司轮南十三井放射源库扩建工程项目竣工验收监测表》的批复（新环核函[2011]1222号）见附件6。

图1-1 巴州艾索森石油技术服务有限公司地理位置示意图

图1-3 轮南十三井放射源库地理位置示意图

表2 放射源
序号
核素名称
总活度（Bq）/
活度（Bq）×枚数
类别
活动种类
用途
使用场所
贮存方式与地点
备注
1
137Cs
6.29×108 Bq×1
Ⅴ
/
石油测井
野外
轮南十三井放射源库
购买具有正当生产销售资质厂家的放射源废弃后返回厂家或送交有资质的放射性废物库
/
/
/
/
/
/
/
/
/
注：放射源包括放射性中子源，对其要说明是何种核素以及产生的中子流强度（n/s）。
表3 非密封放射性物质
序号
核素
名称
理化
性质
活动
种类
实际日最大操作量（Bq）
日等效最大操作量（Bq）
年最大用量（Bq）
用途
操作方式
使用场所
贮存方式与地点
1
131I
液态
乙级
2.22×108
2.22×107
两种核素年最大用量共1.11×1010（购买具有正当生产销售资质厂家的放射源）
油田测井
简单操作
野外
密封在铅罐中存放于轮南十三井放射源库
2
131Ba
液态
乙级
2.22×108
2.22×107
注：日等效最大操作量和操作方式见《电离辐射防护与辐射源安全基本标准》（GB 18871-2002）。

表4 射线装置
（一）加速器：包括医用、工农业、科研、教学等用途的各种类型加速器
序号
名称
类别
数量
型号
加速
粒子
最大
能量（MeV）
额定电流（mA）/剂量率（Gy/h）
用途
工作场所
备注
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
(二)X射线机，包括工业探伤、医用诊断和治疗、分析等用途
序号
名称
类别
数量
型号
最大管电压（kV）
最大管电流（mA）
用途
工作场所
备注
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
(三)中子发生器，包括中子管，但不包括放射性中子源
序号
名称
类别
数量
型号
最大管电压（kV）
最大靶电流（μA）
中子强度(n/s)
用途
工作场所
氚靶情况
备注
活度（Bq）
贮存方式
数量
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/

表5 废弃物（重点是放射性废弃物）
名称
状态
核素
名称
活度
月排放量
年排放总量
排放口
浓度
暂存情况
最终去
向
防渗膜
记号棉纱布
固态
131I、131Ba
比活度降低到7.4×104Bq/Kg以下
/
25kg
/
回收铅箱内贮存于轮南十三井放射源库
10个半衰期后经检测达标按一般固体废物处理
一次性手套
固态
131I、131Ba
/
5kg (100双)
/
注：1.常规废弃物排放浓度，对于液态单位为mg/L，固体为mg/kg，气态为mg/m3；年排放总量用kg。
2．含有放射性的废物要注明，其排放浓度、年排放总量分别用比活度（Bq/L或Bq/kg或Bq/m3）和活度（Bq）。

表6 评价依据
法规文件
（1）《中华人民共和国环境保护法》2015年1月；
（2）《中华人民共和国环境影响评价法》，2016年9月；
（3）《中华人民共和国放射性污染防治法》2003年10月；
（4）《建设项目环境保护管理条例》国务院令第253号，1998年；
（5）《放射性同位素与射线装置安全和防护条例》，国务院令第449号，2005年12月；
（6）《建设项目环境影响评价分类管理名录》，国家环境保护部令第33号，2015 年6月1日；
（7）《关于修改〈放射性同位素与射线装置安全许可管理办法〉的决定》，环保部令第3号；2008年12月6日发布。
（8）《放射性同位素与射线装置安全和防护管理办法》，环保部第18号令；
（9）《放射源分类办法》，国家环境保护总局公告 2005年第62号；
（10）《放射性物品分类和名录》5环境保护部公告2010年第31号；
（11）《核辐射环境质量评价一般规定》GB11215-89;
（12）《新疆维吾尔自治区辐射污染防治办法》（政府令第192号，2015年）；
（13）《放射性物品运输安全管理条例》（国务院令第526号，2010年）；
（14）《关于做好放射性废物（源）收贮工作的通知》（国家环保部，环办辐射函[2017]609号，2017年4月21日）；
（15）《产业结构调整指导目录（2011年本）（2013年修正）》。
技术标准
（1）《电离辐射防护与辐射源安全基本标准》（GB18871-2002）；
（2）《辐射环境保护管理导则 核技术利用建设项目 环境影响评价文件的内容和格式》（HJ 10.1-2016）；
（3）《表面污染测定第1部分：β发射体（Eβmax＞0.15MeV）和α发射体》（GB/T14056.1-2008）
（4）《辐射环境监测技术规范》（HJ/T61-2001）；
（5）《放射性物质安全运输规程》（GB11806-2004）；
（6）《油（气）田非密封型放射源测井放射卫生防护标准》（GBZ118-2002）；
（7）《放射性废物分类》（GB9133-1995）；
（8）《操作开放型放射性物质的辐射防护规定》（GB11930-1989）；
（9）《石油放射性测井辐射防护安全规程》（SY5131-2008）。
其他
（1）项目委托书，见附件一；
（2）巴州艾索森石油技术服务有限公司提供的其他资料。

表7保护目标与评价标准
7.1 评价范围：
本项目使用的放射性同位素和密封放射源，用于石油测井，由于投放测井的井位均位于野外，各井位均相距一定距离，且布局分散，测井作业具有流动性。本项目放射性同位素和密封放射源在裸露状况下，根据其能量流的传播与距离相关的特性，结合《辐射环境保护管理导则核技术利用建设项目 环境影响评价文件的内容和格式》（HJ10.1-2016）的相关规定，井口周围半径50m范围内作为评价范围，半径20m范围内设为监督区，半径10m范围内设置为控制区。
7.2 保护目标：
7.2.1放射性同位素及密封放射源运输过程周围环境及管理人员、操作人员及周围公众人员。
7.2.2放射性同位素及密封放射源现场作业场所周围环境活动的辐射工作人员、以及作业现场警戒线以外的其他非辐射工作人员和公众成员。
7.3 评价标准：
7.3.1 《电离辐射防护与辐射源安全基本标准》（GB18871-2002）
本标准适用于实践和干预中人员所受电离辐射照射的防护和实践中源的安全。
B1剂量限值（标准的附录B）
B1.1职业照射
B1.1.1剂量限值
B1.1.1.1应对任何工作人员的职业照射水平进行控制，使之不超过下述限值：
a)由审管部门决定的连续5年的年平均有效剂量（但不可作任何追溯性平均），20mSv；本项目取其四分之一即5mSv作为约束值。
B1.2公众照射
B1.2.1剂量限值
实践使公众中有关键人群组的成员所受到的平均剂量估计值不应超过下述限值：
a) 年有效剂量，1mSv；本项目取其十分之一即0.1mSv作为管理限值。
根据表B11规定，工作场所的放射性表面沾污控制水平在工作台、设备、墙壁、地面处控制标准见表7-1。
表7-1工作场所的放射性表面污染控制水平单位：Bq/cm2
表面类型
α放射性物质
β放射性物质
极毒性
其他
工作台、设备墙壁、地面
控制区
4
4×10
4×10
监督区
4×10-1
4
4
手、皮肤、内衣、工作服
4×10-2
4×10-2
4×10-1
开放型放射源工作场所按操作的放射性核素日等效最大操作量可分为甲、乙、丙级。具体见表7-2。
表7-2开放型放射性工作场所分级
工作场所级别
日等效最大操作量（Bq）
甲
＞4×109
乙
2×107～4×109
丙
豁免活度值以上～2×107
7.3.2 《油（气）田非密封型放射源测井卫生防护标准》（GBZ118-2002）
距防护容器外表面5cm处的空气比释动能率不得超过25μGy·h-1，1m处的空气比释动率不得超过2.5μGy·h-1。
测井现场的空气比释动能率超过2.5μGy·h-1，有可能受到放射性污染的范围，应划为警戒区。
驾驶员受到的外照射剂量应小于相应的年剂量限值。车辆外表面的空气比释动能率不得超过25μGy·h-1，距车辆外表面1m处不得超过2.5μGy·h-1”。
7.3.3《油 (气)田测井用密封型放射源卫生防护标准》（GBZ142-2002）
测井用源罐载源时，离源罐表面5cm和1m处的空气比释动能率不得大于表7-3的控制值。
表7-3 测井用源罐载源时源罐表面5cm和1m处的空气比释动能率控制值
放射源
活度
空气比释动能率(mGy·h-1)
GBq(Ci)
5cm
1m
137Cs
>20(0.5)
2
0.1
≤20(0.5)
1
0.05
7.3.4《放射性物质的安全运输规定》（GB 11806-2004）
使用运源车载运放射源时应采取相应的安全防护措施。未采取足够安全防护措施的运源车，不得进入人口密集区和在公共停车场停留。运源车内外的空气比释动能率不得大于表7-4的控制值。
表7-4 运源车内外的空气比释动能率控制值
监测位置
运源车空气比释动能率(μGy·h-1)
专用
兼用
驾驶员座椅
2.5
201)
车厢外表面
25
200
车厢外2m处
2.5
20
注:在对驾驶员的年个人剂量得到严格控制的情况下，空气比释动能率可以适当放宽。但不得超过其2倍。

表8 环境质量和辐射现状
8.1项目地理位置和场所位置
巴州艾索森石油技术服务有限公司位于库尔勒市建设路辖区石化大道千城梨香水韵46栋3单元602室（地理位置示意图见图1-1）。
公司应用的放射性同位素131I、131Ba和密封放射源137Cs测井为流动式，不在某一固定地点长期作业，因此辐射环境现状以作业地辐射环境监测值为准。巴州艾索森石油技术服务有限公司示踪测井主要是塔里木油田区域。
8.2.环境现状评价的对象、监测因子和监测点位
本项目使用的放射性同位素和密封源测井，由于投放测井的井位均位于野外，各井位均相距一定距离，且布局分散，测井作业具有流动性。本项目测井的工作场所在塔里木油田区域。因此本项目选择与其工作场所在相同区域、周围工作条件相似、作业地理位置相似的塔里木油田塔指轮南测井井口周围（巴州轮南塔指井口坐标：北纬41°28′32″，东经84°16′28″），作为本项目放射性同位素和密封放射源应用场所的本底环境。
监测因子是工作场所周围本底环境γ辐射致空气吸收剂量率和α、β表面污染。
依据《辐射环境监测技术规范》（HJT61-2001）、《油 (气)田非密封型放射源测井卫生防护标准》（GBZ118-2002）、《表面污染测定第1部分：发射体（E>0.15MeV）和发射体》（GB/T14056.1-2008），本项目工作场所周围本底环境布点如下：
开放性核素和密封放射源拟使用现场：使用现场区域四周、使用位置各监测1个本底值。
以上监测点位共6个，包括：外照射和表面沾污。
8.3.描述监测方案、质量保证措施、监测结果等内容
8.3.1监测方案
为了掌握项目运行之前的辐射环境本底状况，按照HJ/T61-2001《辐射环境监测技术规范》的要求，对巴州艾索森石油技术服务有限公司拟进行测井区域周围进行了γ辐射致空气吸收剂量率和α、β的表面污染的本底监测。
8.3.2质量保证措施
1、委托监测单位通过了新疆维吾尔自治区实验室计量认证。
2、合理布设监测点位，保证各监测点位布设的科学性和可比性。
3、监测方法采用国家有关部门颁布的标准，委托监测单位监测人员经考核并持有合格证书上岗。
4、委托监测单位监测仪器每年定期经计量部门检定，检定合格后方可使用。
5、委托监测单位每次测量前、后均对监测仪器的工作状态是否正常进行检查，并用检验源对仪器进行校验。
6、由委托监测的专业人员按操作规程操作仪器，并做好记录。
7、委托监测单位监测报告严格实行三级审核制度，经过校对、校核，最后由技术总负责人审定。
8、委托监测报告无监测单位检测专用章、骑逢章及CMA章无效。
8.3.3监测结果
2017年5月8日，巴州艾索森石油技术服务有限公司委托新疆德能辐射环境科技有限公司按照GB/T14583-93《环境地表γ辐射剂量率测定规范》的规定，对公司拟进行测井的区域进行了γ辐射致空气吸收剂量率和α、β表面污染的本底监测。
测量仪器选用2017年2月7日经过中国计量科学研究院校准过的AT1121型ATOMTEX辐射检测仪和2017年1月12日经过中国计量科学研究院校准过的BH3206型α、β表面沾污仪，进行γ辐射致空气吸收剂量率测量和α、β表面污染测量。
监测点位见图8-1，放射性同位素和密封放射源应用场所周围环境本底γ辐射剂量率检测结果见表8-1，放射性同位素应用场所α、β表面污染本底检测结果见表8-2。检测报告见附件7。
表8-1巴州艾索森石油技术服务有限公司拟测井工作场所
X、γ辐射致空气吸收剂量率本底检测结果
序号
测点描述
测量值（μGy/h）
序号
测点描述
测量值（μGy/h）
巴州轮南塔指井口坐标：北纬41°28′32″，东经84°16′28″
1
井口处
0.085
4
井口西侧3m
0.079
2
井口东侧3m
0.081
5
井口北侧3m
0.081
3
井口南侧3m
0.076
6
井口北侧20m
0.083
注：对于X、γ射线，1μGy/h等于1μSv/h。

表8-2巴州艾索森石油技术服务有限公司拟测井工作场所
放射性同位素α、β表面污染本底检测结果
测量
编号
测点描述
α(cpm)
β(cpm)
(读数/时间s)
α(Bq/c㎡)
β(Bq/c㎡)
巴州轮南塔指井口坐标：北纬41°28′32″，东经84°16′28″
1
井口处
0.03
1.68
60
3.19×10-5
3.11×10-3
2
井口东侧3m
0
2.05
60
0
3.80×10-3
3
井口南侧3m
0.05
2.54
60
5.32×10-5
4.70×10-3
4
井口西侧3m
0.03
3.08
60
3.19×10-5
5.70×10-3
5
井口北侧3m
0
1.37
60
0
2.54×10-3
6
井口北侧20m
0.05
1.92
60
5.32×10-5
3.56×10-3
8.4环境现状调查结果的评价
由表8-1和表8-2的测量值来看，公司拟进行测井区域周围的γ辐射致空气吸收剂量率检测结果在0.076～0.085μGy/h之间；α、β的表面污染检测结果：α为0～5.32×10-5 Bq/cm2，β为2.54×10-3～5.70×10-3 Bq/cm2；以上检测数据都在正常本底辐射水平。

图8-1 巴州艾索森石油技术服务有限公司拟测井工作场所检测布点示意图
表9 项目工程分析与源项
9.1放射性同位素和密封放射源测井
利用携带放射性同位素和密封放射源的载体，可以人为的提高地层的伽玛射线强度。通过伽马探测器记录到的伽玛射线异常强度，能够实现对注入剖面的测量。
同位素示踪法可用于测量注入井和分层配注井的注入剖面，了解注水条件下地层的吸水能力，检查配注效果，评价分层注水调剖效果，掌握注水动态。
在正常的注水条件下，用放射性同位素释放器将吸附有放射性同位素离子的固相载体释放到注水井中预定的深度位置，载体与井筒内的注入水混合，并形成一定浓度的活化悬浮液，活化悬浮液随注入水进入地层。由于放射性同位素载体的直径大于地层孔隙喉道，活化悬浮液中的水进入地层，而同位素载体滤积在井壁地层的表面。地层吸收的活化悬浮液越多，地层表面滤积的载体也越多，放射性同位素的强度也相应的增高，即地层的吸水量与滤积载体的量和放射性同位素的强度成正比。将施工前后测量得到的两条放射性测井曲线作叠合处理，则对应射孔层处两条放射性测井曲线所包络的面积反映了地层的吸水能力。采用面积法解释各层的相对注入量，进而可确定注入井的分层注水剖面。
9.2石油测井工艺流程
放射性同位素和密封放射源具有较强的放射伽玛射线的能力。利用携带放射性同位素和密封放射源的载体，可以人为的提高地层的伽玛射线强度。通过伽玛探测器记录到的伽玛射线异常强度，便能够实现对注入剖面的测量。测井流程如下，同位素示踪剂测井施工流程环节见图9-1，密封放射源测井施工流程环节见图9-2。
（1）在测井作业现场考察的基础上，根据用户提供的油气藏以及单位压裂设计的数据，进行同位素用量的预算，并办理相关购买手续和运输手续。
（2）专（兼）用放射源车辆按规定路线在指定时间内将放射性同位素示踪剂和密封放射源运输到施工作业现场。
（3）将贮存示踪剂和密封放射源的车辆停放在井场控制区适当位置，并设置工作区警戒线，线高约1m，在控制区边界放置“当心电离辐射”警示牌。车内的放射性同位素示踪剂铅罐和密封放射源存放柜加锁，钥匙由专人保管，并安排专人24h轮流值守保管。
（4）在进行施工作业前，连接好投放示踪剂和密封放射源的相关设备及管线。完成示踪剂密封放射源投放设备的连接以后，等待施工作业。
（5）完成示踪剂和密封放射源投放设备及管线的连接后，操作人员穿戴好相关防护设备，准备好监测设备，在同位素示踪剂或密封放射源投放区域待命。接到操作指令后，按照施工设计方案，将示踪剂或密封放射源从贮存车辆内铅罐中取出，进行测井。示踪剂在地面的注入过程是在全密封的管线内进行的。
（6）施工结束后，测井作业队检测示踪剂或密封放射源投放设备地面管线的放射剂量，达到安全值以下才可以拆卸地面管线。

图9-1 同位素示踪剂测井施工流程产物环节

图9-2 密封放射源测井工艺流程图
9.3污染源项描述
巴州艾索森石油技术服务有限公司测井使用的放射性同位素131Ba（衰变纲图见图9-3）、131I（衰变纲图见图9-4）主要产生β、γ射线，外照射和β表面污染是本项目的主要污染因子；密封放射源137Cs产生γ射线。在提源、搬运、装测井车、运输、现场作业等过程会对周围人员和环境产生一定的放射性危害。

图9-2 131Ba衰变纲图

图9-3 131I衰变纲图
9.3.1固体污染物源项：
本项目使用的密封放射源不产生放射性废物，但放射源经一定时间的衰变后，由厂家或有资质的放射源收储单位回收。
本项目每次测井所使用的放射性同位素均经事先精确计算，购买测井所需的相应放射性同位素将全部用于示踪诊断测井作业，因此在测试作业完成后，无剩余的药剂，仅有被放射性污染的物品（如空容器罐及外包装物等），每次作业预计产生废弃包装材料约0.5kg。示踪剂测井作业过程中使用的手套（每口井约2双）每次测井作业完成后，及时回收到储源车上的废物收
