高压线路测控单元NSC681
技术（使用）说明书

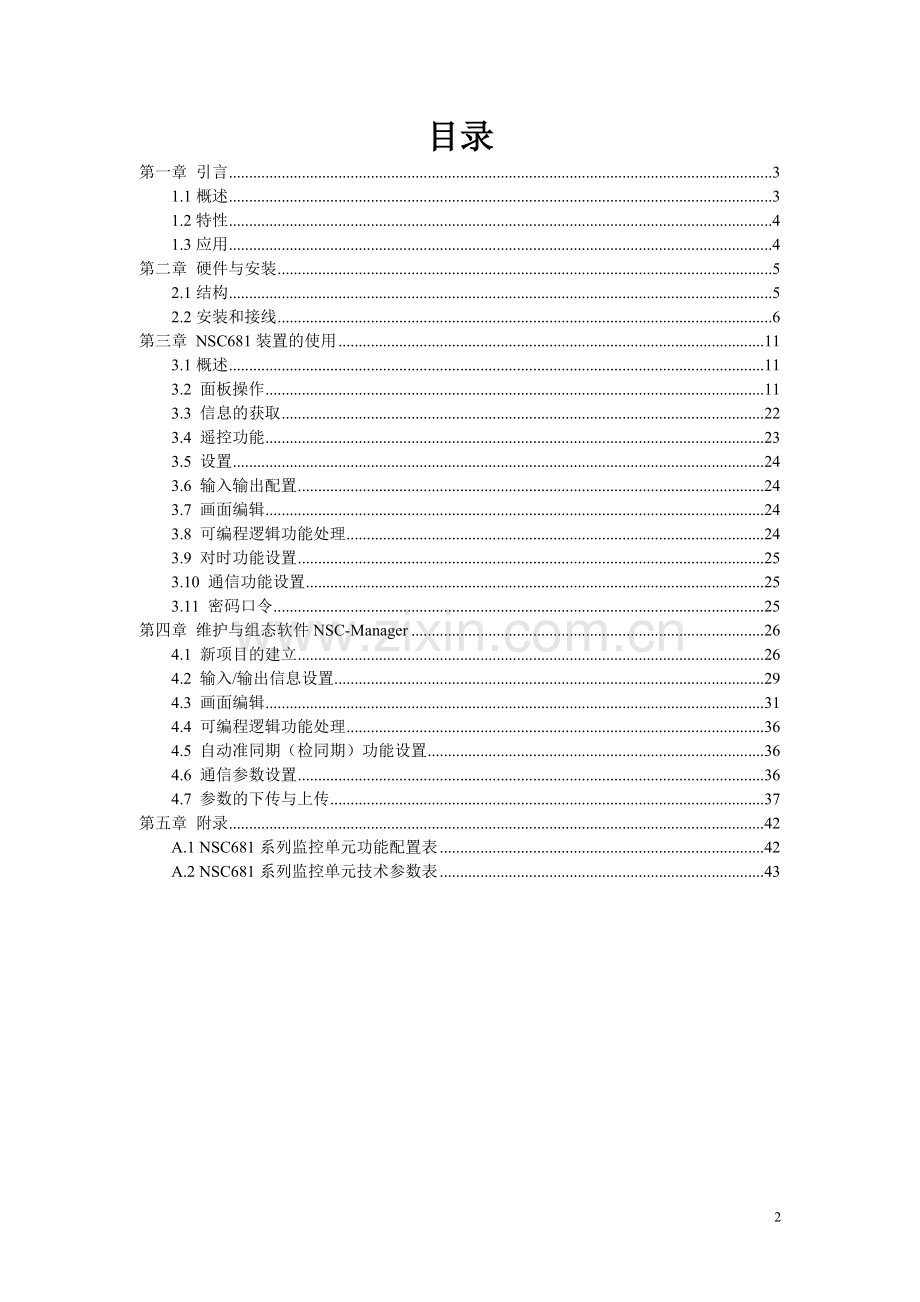

目录
第一章 引言 3
1.1概述 3
1.2特性 4
1.3应用 4
第二章 硬件与安装 5
2.1结构 5
2.2安装和接线 6
第三章 NSC681装置的使用 11
3.1概述 11
3.2 面板操作 11
3.3 信息的获取 22
3.4 遥控功能 23
3.5 设置 24
3.6 输入输出配置 24
3.7 画面编辑 24
3.8 可编程逻辑功能处理 24
3.9 对时功能设置 25
3.10 通信功能设置 25
3.11 密码口令 25
第四章 维护与组态软件NSC-Manager 26
4.1 新项目的建立 26
4.2 输入/输出信息设置 29
4.3 画面编辑 31
4.4 可编程逻辑功能处理 36
4.5 自动准同期（检同期）功能设置 36
4.6 通信参数设置 36
4.7 参数的下传与上传 37
第五章 附录 42
A.1 NSC681系列监控单元功能配置表 42
A.2 NSC681系列监控单元技术参数表 43
第一章 引言
1.1概述
NSC681是一款新型间隔层智能I/O测控单元，适用于高压及超高压变电站和大型发电厂网控系统的测量与控制。
NSC681适应目前国内外流行的分散式变电站控制潮流，符合IEC关于变电站自动化系统的结构规范，核心部分是一个强大的DSP处理器，硬件采用多处理机技术，处理机为32位处理机。
NSC681是分散型的监控装置，可实现遥测、遥信（电度）、遥控、遥调功能，它可以集中安装，也可以直接安装在中低压开关柜上，分散安装时可以节省大量的二次电缆，减少了接线的工作量。
NSC681系列产品适用于6kV，10kV，35kV，110kV，220kV，500kV等电压等级。对于110kV以上的厂站，也可以组合安装在户外高压设备附近的小室内。
模拟量输入
NSC681测量输入部分由电流和电压互感器组成．安装型号的不同，最多可配置两块交流采样遥测板（除NSC681-0外），每块交流采样遥测板上可安装12个电流或电压互感器，可完全满足各种不同用户的需要．经过交流采样板的采样，主板的运算，可以在面板上显示相应的Ua、Ub、Uc、Ia、Ib、Ic，并计算出相应的Uab、Ubc、Uca、P、Q、COSφ、f。
DSP处理系统
NSC681装置使用功能强大的双DSP处理器DSP56F807，它可以完成以下功能：
l 测量量的滤波与处理
l 逻辑功能的处理
l 下发遥控命令
l 遥控的检同期合闸计算
l 将控制命令输出到接点
l 遥信信号采集
l 事件记录、告警
l 图形和人机交互界面
l 数据通信和GPS对时
面板元件
NSC681装置前面板由LEDs和大尺寸LCD组成，LEDs能反映装置的自身信息和状态，LCD可显示实时的间隔设备状态，提供友好的人机界面供查看各种实时数据、历史数据、信息记录、装置信息，在LCD上还可以图形化地执行控制操作。
通信接口
NSC681装置使用双冗余的10/100Mbps自适应以太网接口，保证了高速、稳定、可靠的通信.
1.2特性
l 强大的双32位DSP处理器系统
l 对所监控对象的完整的数字处理与控制
l 全面的电气隔离保证元器件的可靠寿命
l 大尺寸LCD显示图形与菜单，方便使用
l 装置之间可直接通信的新型系统集成通信方式
1.3应用
NSC681监控单元是南京中德保护控制系统有限公司根据10年来的变电站计算机监控系统的生产经验，开发出来的新一代灵活智能输入/输出测控单元，它可以作为用于各种电压等级的测控单元．
控制功能
NSC681支持所有的控制和监测功能，特别是自动检同期合闸和五防逻辑闭锁控制输出，这些都是高压和超高压变电站计算机监控系统所必不可缺少的功能，保证了特别是开关等一次设备的可靠控制．这些功能也可以通过PC机使用NSC-Manager软件方便地进行设定．
通信功能
NSC681装置使用双冗余的10/100Mbps自适应以太网接口，可以很方便的集成到NSC系列变电站计算机监控系统中．强大的以太网通信功能使得NSC681可以通过装置之间的直接通信，实现不同装置之间的逻辑闭锁功能，大大改善了以往监控单元的之间的逻辑闭锁需要上一层主控单元实现的弱点，提高了可靠性和稳定性．
第二章 硬件与安装
2.1结构
NSC681装置采用标准19″6U机箱或1/2 19″6U机箱 ，在全配置中，其内部线路板由电源板、MMI板、CPU板、YX板、YK板以及交/直流采样板、总线板组成。其实物图如下图所示：
南京中德保护控制系统有限公司
命令出口
遥信变位
•
•
发送2
接收2
合闸选择
分闸选择
•
•
•
•
发送1
•
接收1
•
运行
•
电源
•
复位
功能
▼
▼
▲
▼
﹢
﹣
消除
确认
▲
▲
▲
▲
NSC681
NARI-NSPS
图 2.1.1 NSC681前视图
图中，左侧为运行指示灯，中间为大屏幕液晶显示，右侧为操作按钮。
P0 P7 P6 P5 P4 P3 P2 P1
PPM RS485I
TEST RS485II
NET1
NET2
图2.1.2 NSC681背视图
图中，P0为电源板端子，P1～P5为遥信板或遥控板或直流遥测板用端子，P6、P7为交流采样板端子，RS485、NET为MMI板的通信端子，PPM、TEST为SCPU板的时钟及测试端子。
2.2安装和接线
2.2.1 安装尺寸
431.3±0.20
13.2
40.5±0.50
前视图
450
前视图
30
1 29.5
231.5
侧视图
7.3 . 431.3
405
446
开孔尺寸
φ6
φ5
图2.2.1 NSC681-0、NSC681-2~9 外形及开孔尺寸图（19″6U）
225
180±0.50
206.5±0.20
前视图
NSC681-1尺寸：
7.3 206.5
180
221
开孔尺寸
φ6
φ5
30 29.5
172
231.5
侧视图
图2.2.2 NSC681-1外形及开孔尺寸图（1/2 19″6U ）
2.2.2端子接线
RS485Ⅰ：
DB9——3 A
DB9——2 B
DB9——5 GND
RS485Ⅱ：
DB9——3 A
DB9——2 B
DB9——5 GND
以太网：
NET1 PIN1 TX1＋
PIN2 TX1－
PIN3 RX1－
PIN6 RX1＋
NET2 PIN1 TX2＋
PIN2 TX2－
PIN3 RX2－
PIN6 RX2＋
硬对时：
PPM DB9——1 +24V脉冲
DB9——9 GND*
备用口（RS232）：
TEST DB9——2 TxD
DB9——3 RxD
DB9——5 GND
遥信1
遥信2
遥信3
遥信4
遥信5
遥信6
遥信7
遥信8
公共负端
遥信9
遥信10
遥信11
遥信12
遥信13
遥信14
遥信15
遥信16
公共负端
遥信17
遥信18
遥信19
遥信20
遥信21
遥信22
遥信23
遥信24
公共负端
遥信25
遥信26
遥信27
遥信28
遥信29
遥信30
遥信31
遥信32
公共负端
1
19
2
20
3
21
4
22
5
23
6
24
7
25
8
26
9
27
10
28
11
29
12
30
13
31
14
32
15
33
16
34
17
35
18
36
1
2
9
10
11
12
13
14
15
＋
－
接地
图2.2.3 NSC681电源端子图 图2.2.4 NSC681遥信端子图
遥控1（+） 1
遥控合1 2
遥控跳1 3
遥控2（+） 4
遥控合2 5
遥控跳2 6
遥控合3（+） 7
遥控合3 8
遥控跳3（+） 9
遥控跳3 10
遥控合5（+） 11
遥控合5 12
遥控跳5（+） 13
遥控跳5 14
遥控合7 （+）15
遥控合7 16
遥控跳7（+） 17
遥控跳7 18
19信号1（+）
20信号合1
21信号跳1
22信号2（+）
23信号合2
24信号跳2
25遥控合4（+）
26遥控合4
27遥控跳4（+）
28遥控跳4
29遥控合6（+）
30遥控合6
31遥控合6（+）
32遥控跳6
33遥控合8（+）
34遥控合8
35遥控跳8（+）
36遥控跳8
图2.2.5 遥控端子图
遥测1＋ 1
遥测1－ 2
遥测2＋ 3
遥测2－ 4
遥测3＋ 5
遥测3－ 6
遥测4＋ 7
遥测4－ 8
空端子 9
遥测5＋ 10
遥测5－ 11
遥测6＋ 12
遥测6－ 13
遥测7＋ 14
遥测7－ 15
遥测8＋ 16
遥测8－ 17
空端子 18
19 遥测9＋
20 遥测9－
21 遥测10＋
22 遥测10－
23 遥测11＋
24 遥测11－
25 遥测12＋
26 遥测12－
27 空端子
28 遥测13＋
29 遥测13－
30 遥测14＋
31 遥测14－
32 遥测15＋
33 遥测15－
34 遥测16＋
35 遥测16－
36 空端子
遥测1
遥测2
遥测3
遥测4
遥测5
遥测6
遥测7
遥测8
公共端(-)
遥测9
遥测10
遥测11
遥测12
遥测13
遥测14
遥测15
遥测16
公共端(-)
遥测17
遥测18
遥测19
遥测20
遥测21
遥测22
遥测23
遥测24
公共端(-)
遥测25
遥测26
遥测27
遥测28
遥测29
遥测30
遥测31
遥测32
公共端(-)
1
19
2
20
3
21
4
22
5
23
6
24
7
25
8
26
9
27
10
28
11
29
12
30
13
31
14
32
15
33
16
34
17
35
18
36
图2.2.6 NSC681 图2.2.7 NSC681
直流单端输入端子图 直流双端输入端子图
U1a
U1b
U1c
U2a
U2b
U2c
I1a
I1b
I1c
U3a
U3b
U3c
U1an
U1bn
U1cn
U2an
U2bn
U2cn
I1a*
I1b*
I1c*
U3an
U3bn
U3cn
U1a
U1b
U1c
U2a
U2b
U2c
I1a
I1b
I1c
I2a
I2b
I2c
U1an
U1bn
U1cn
U2an
U2bn
U2cn
I1a*
I1b*
I1c*
I2a*
I2b*
I2c*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
图2.2.8 NSC681交采6CT6PT输入端子图 图2.2.9 NSC681交采3CT9PT输入端子图
U1a
U1b
U1c
U2a
U2b
U2c
U3a
U3b
U3c
U4a
U4b
U4c
U1an
U1bn
U1cn
U2an
U2bn
U2cn
U3an
U3bn
U3cn
U4an
U4bn
U4cn
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
图2.2.10 NSC681交流采样12PT输入端子图
第三章 NSC681装置的使用
3.1概述
NSC681系列产品特别适用于220KV以上等电压等级的高压线路监控系统，可实现遥测、遥信（电度）、遥控、遥调中的两遥或四遥功能，它可以集中组屏安装，也可以直接安装在中低压开关柜的上部，分散安装时节省大量的二次电缆，减少了接线的工作量。
3.1.1测量与控制
NSC681的测量主要是指它的遥测功能，通过接入线路的PT、CT，经过交流采样板的采样，主板的运算，可以在面板上显示相应的Ua、Ub、Uc、Ia、Ib、Ic，并计算出相应的Uab、Ubc、Uca、P、Q、COSφ、f。另外，NSC681通过遥信板可以监测线路的相应开关节点的开关状态，通过直流遥测板可以采集常规变送器输出的0～5V、0～20mA、4～20mA的直流信号。NSC681的遥控，可以输出分、合控制命令，实现对开关和刀闸的分、合控制，也可以对变压器的有载调节输出升、降、急停命令，进行保护信号复归。它的另一功能是同期功能，可检测某一线路合闸时其两侧电压是否同期，一侧无压或两侧电压幅值、频率、相位相同时均可合闸，同期有两系统同频和不同频两种情况，对于同频的情况实行检同期方式的同期合闸，对于不同频的情况则采用自动准同期方式合闸，这时要计算导前时间，保证断路器一次触头闭合时两侧的相差接近于零，同期合闸命令的执行时间可以设置，若能在规定时间里实现同期合闸则发出合闸成功信号，若不能找到同期点则发出相应的报警信息。
3.1.2 通信
NSC681通过以太网与当地控制中心如前置机、后台进行数据交换，将所采集的各种数据送往上一级控制设备。
3.1.3 设置与操作
NSC681通过面板键盘的操作，既可以设置各种参数，又可以看到多个相关的测量量，既直观又方便；也可以通过PC设置软件，设置参数后下装到装置中。
3.2 面板操作
开机后，按功能键，进入液晶显示主菜单（在任一界面下，反复按取消按键，可退回该界面），主菜单上显示６个可选项，如下图：
菜单中有“→”表示有下一级菜单，若没有该“→”则表示为最后一级菜单。用“▲”“▼”“”“”键移动光标到所需要设置的位置，通过＋，—键可改变光标所在位置上的数字 “1，2，3┈┈9，0”，以达到所需的值。
按箭头▲按键或▼按键，将选中所需菜单，被选项以背景为黑色，字型为空心字来显示，按确认键可进入相应的操作界面，实现相应的操作功能。
3.2.1 运行状态
3.2.1.1交流遥测量的显示
本装置最大可配交流遥测板件数5块，可带10条线路。以下以2条线路为例说明，其余显示类推。
在主菜单下，按▲、▼按键，选取运行状态 →01，按确认按键，进入运行状态→01 菜单。如下图：
按▲、▼按键，选取交流二次值 →01，按确认按键，进入交流二次值菜单。如下图：
交流二次值
*******************
线路 00
Ua xxx.xx V
Ub xxx.xx V
Uc xxx.xx V
Uab xxx.xx V
Ubc xxx.xx V
Uca xxx.xx V
Ia xx.xxx A
Ib xx.xxx A
Ic xx.xxx A
P +xxxx.x W
Q +xxxx.x var
S xxxx.x VA
cosφ +x.xxx
F xx.xxx Hz
WP+ xxxxxxx.x KWh
WP- xxxxxxx.x KWh
WQ+ xxxxxxx.x KWh
WQ- xxxxxxx.x KWh
====================== 01/02
就可以看到第一条线路（线路00）的所有遥测量，若想看第二条线路的量，按、键就可以了。按▲、▼按键，选取交流一次值 →02，进入交流一次值菜单，显示画面与交流二次值显示一样。
3.2.1.2直流遥测量的显示
本装置最大可配直流遥测板件数3块，最大可测96个量。以下以1块板件为例说明，其余显示类推。
在运行状态菜单下，按▲、▼按键，选取直流测量值 →03菜单，按确认按钮，进入如下画面：
直流测量值
**************************
序号 内码
000 +xxxx
001 +xxxx
002 +xxxx
003 +xxxx
004 +xxxx
005 +xxxx
006 +xxxx
007 +xxxx
008 +xxxx
009 +xxxx
010 +xxxx
011 +xxxx
012 +xxxx
013 +xxxx
014 +xxxx
015 +xxxx ======================
01/02
就可以看到相应的遥测内码值。如一面显示不全，按、键就可以看到所有的遥测内码值。
3.2.1.3同期状态的显示
该状态下,可以看到毋线/二次侧线路的频率,电压,以及频差,压差和相位差等.
在运行状态菜单下，按▲、▼按键，选取同期状态 →04,就会看到下面界面:
同期状态
*********************
U1 = xxx.xx V
U2 = xxx.xx V
F1 = xx.xxx Hz
F2 = xx.xxx Hz
△ U = +xxx.xx V
△F = +xx.xxx Hz
△φ= +xxx.x º
3.2.1.4遥信状态的显示
本装置最大可配遥信测量板件数8块，最大可测256个遥信状态量。以下以2块板件为例说明，其余显示类推。
进入运行状态菜单，按▲、▼按键，选取遥信状态 →05菜单，按确认按钮，进入遥信测控状态。将出现如下显示：
遥信状态
******************
000 0 016 0
001 0 017 0
002 0 018 0
003 0 019 0
004 0 020 0
005 0 021 0
006 0 022 0
007 0 023 0
008 0 024 0
009 0 025 0
010 0 026 0
011 0 027 0
012 0 028 0
013 0 029 0
014 0 030 0
015 0 031 0
01/02
其中数字“0”表示该路遥信为“分闸”状态；若为“1”，则为“合闸”状态。按键，可看到第二块遥信板所监控的遥信状态。
3.2.2报告显示
在主菜单中，选中报告显示 →02菜单，按确认按钮，进入报告显示菜单，如下图：
报告显示
******************
变化遥信→01
事件记录→02
遥控记录→03
同期记录→04
======================
01/04
当选中变化遥信→01菜单时，按确认按钮，则进入显示界面：
变化遥信
*******************
序号 板号 状态
001 00 ********
002 00 ********
003 00 ********
004 00 ********
005 00 ********
006 00 ********
007 00 ********
008 00 ********
======================
01/**
当选中事件记录→02菜单时，按确认按钮，则进入下一显示界面，这里边记录了最近发生的SOE，包括开关号，分/合闸状态，单/双遥信，发生事件的日期，具体时间到毫秒。最大可记录128个事情记录。如下图：（假设无事情记录时）
事情记录
*******************
001 00 F DW
00 00：00：00：000
002 00 F DW
00 00：00：00：000
003 00 F DW
00 00：00：00：000
004 00 F DW
00 00：00：00：000
005 00 F DW
00 00：00：00：000
006 00 F DW
00 00：00：00：000
======================
01/16
遥控记录
*******************
01 00 F Local
00 / 00 00：00：00
02 00 F Local
00 / 00 00：00：00
03 00 F Local
00 / 00 00：00：00
04 00 F Local
00 / 00 00：00：00
05 00 F Local
00 / 00 00：00：00
06 00 F Local
00 / 00 00：00：00
07 00 F Local
00 / 00 00：00：00
08 00 F Local
00 / 00 00：00：00
======================
01/02
当选中遥控记录→03时，将看到产生遥控的开关号，命令类型：F/H；命令来源：当地/远方，如下图：
当选中同期记录→04时，将看到同期状态下，线路的电压、频率等相关量。如下图：
同期记录
*******************
U1= 000.00
U2= 000.00
F1= 000.00
F2= 000.00
ΔU= +000.00
ΔF= 00.000
ΔΦ= +000.00
00/00 00：00：00
同期出口失败
U1= 000.00
U2= 000.00
F1= 000.00
F2= 000.00
ΔU= +000.00
ΔF= 00.000
ΔΦ= +000.00
00/00 00：00：00
同期出口失败
======================
01/25
3.2.3 报告清除
为了便于观测，运用该菜单，就可以清除以前的旧报文，看到最新的即时信息。方法是：
在主菜单下，选取报告清除→03，按确认按钮，出现如下画面：
报告清除
******************
请输入口令：
----
此时，输入口令，如正确，则显示如下画面：
报告清除
******************
口令正确！
报告已清除！
若不正确，则提示口令错误，将无法清除报告。
3.2.4 参数设置
本装置可设置的参数较多，这里主要介绍“装置配置、交流参数、遥信参数、通信参数、时间设置”等设置。以下设置必须按确认键才可进入修改状态，再按确认才修改成功。
3.2.4.1在主菜单下，选取参数设置 →04，确认后，进入如下画面：
参数设置
*********************
装置配置设置 →01
交流遥测参数 →02
同期功能设置 →03
同期定值设置 →04
遥信参数设置 →05
脉冲电度设置 →06
通信参数设置 →07
时间设置 →08
内存设置 →09
直流遥测参数 →10
01/10
确认后，则进入装置配置设置画面，如图：
装置配置设置
*********************
直流板件数： *
交流板件数： *
遥信板件数： *
遥控板件数： *
电度板件数： *
1#交流板：6CT6PT
2#交流板：6CT6PT
3#交流板：6CT6PT
4#交流板：6CT6PT
5#交流板：6CT6PT
直流板型：无
=====================01/12
装置配置设置
*********************
语言 中文
=====================12/12
这里将看到本装置中所有的硬件配置，在程序允许范围内都可以作出修改。按确认按钮，通过“▲”“▼”“”“”键，改变相应量，再按确认后，可以达到修改的目的。按消除键，将回到上一级菜单。
3.2.4.2在参数设置菜单下，选取交流遥测参数→02，确认后，进入如下画面：（以一个板件2条线路为例）
交流遥测参数
*********************
线路 00（Ⅰ）
Ua ***.**
Ub ***.**
Uc ***.**
Ua精度 ****
Ub精度 ****
Uc精度 ****
二次满幅 ***.**
一次满幅 ***.**
相位微调 ****
接 线 三相四线
01/04
这是有关电压的各种参数，按确认键，可以进行相应的修改。若想看到电流的参数，按键，出现如下画面，就可进行修改。
交流遥测参数
*********************
线路 00（Ⅱ）
Ia ***.**
Ib ***.**
Ic ***.**
Ia精度 ****
Ib精度 ****
Ib精度 ****
二次满幅 ***.**
一次满幅 ***.**
02/04
3.2.4.3在参数设置菜单下，选取遥信参数设置 →05，将设置遥信状态参数。如图：
遥信参数设置
********************序号 类型 滤波
000 单遥信 ****
001 单遥信 ****
002 双遥信 ****
003 双遥信 ****
004 单遥信 ****
005 单遥信 ****
006 单遥信 ****
007 单遥信 ****
01/**
通信参数设置
装置地址
***
通信规约
***
RS485I波特率
***
RS485II波特率
******
GPS-RS232波特率
******
IP地址
*****************
*****************
======================
01/05
3.2.4.4在参数设置菜单下，选取通信参数设置 →07菜单，可以设置相关参数。按确认键，显示为：
用户如发现装置不能与前置机通讯时，可以修改装置地址中的值，就可能恢复通讯。
3.2.4.5在参数设置菜单下，选取时间设置 →08菜单，可以设置相关参数。按确认键，进入界面：
时间设置
********************
日期
**-**-**
时间
**:**:**
对时方式
网络对时
由于在一般现场，本装置时间是自动对时，所以一般无须更改。
3.2.4.6在参数设置菜单下，选取直流遥测参数→02，确认后，进入如下画面：
直流遥测参数
*********************
采样值 ＋****
直流内码 ＋****
直流调零 ****
直流精度 ****
01/02
3.2.5 当地控制
为便于调试和检测，本设备使用当地控制功能，主要用于遥控检测。本装置最大可配8块遥控板件。为了厂站设备的安全运行，本功能在现场不经许可，不许操作。
在主菜单下，选取当地控制 →05菜单，确认后，界面提示输入密码，只有密码正确，才可进行下一步操作。
输入正确密码后，将进入如下界面：
当地控制
********************
当地遥控→01
当地遥调→02
紧急命令→03
=======================0 01/03
根据所选功能，进行下一步操作。
3.2.5.1当地遥控
选取当地遥控→01 ，则进入如下界面，选择相应的遥控号和命令，如图：
当地遥控
******************
遥控号： 00
命 令：合闸
按确认键，（以第‘00’路、‘合闸’为例）则进入下一界面：
当地遥控
******************
遥控号： 00
命 令：合闸
执行 取消
按确认，则合闸一次；若选取消，则此次操作作废。
3.2.5.2当地遥调
选当地遥调→02，则可进行遥调操作。此时进入如下界面：
当地遥调
******************
遥控号： 00
命 令：上升
3.2.5.3紧急命令
选紧急命令→03，将做紧急操作。如下界面：
紧急命令
******************
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
