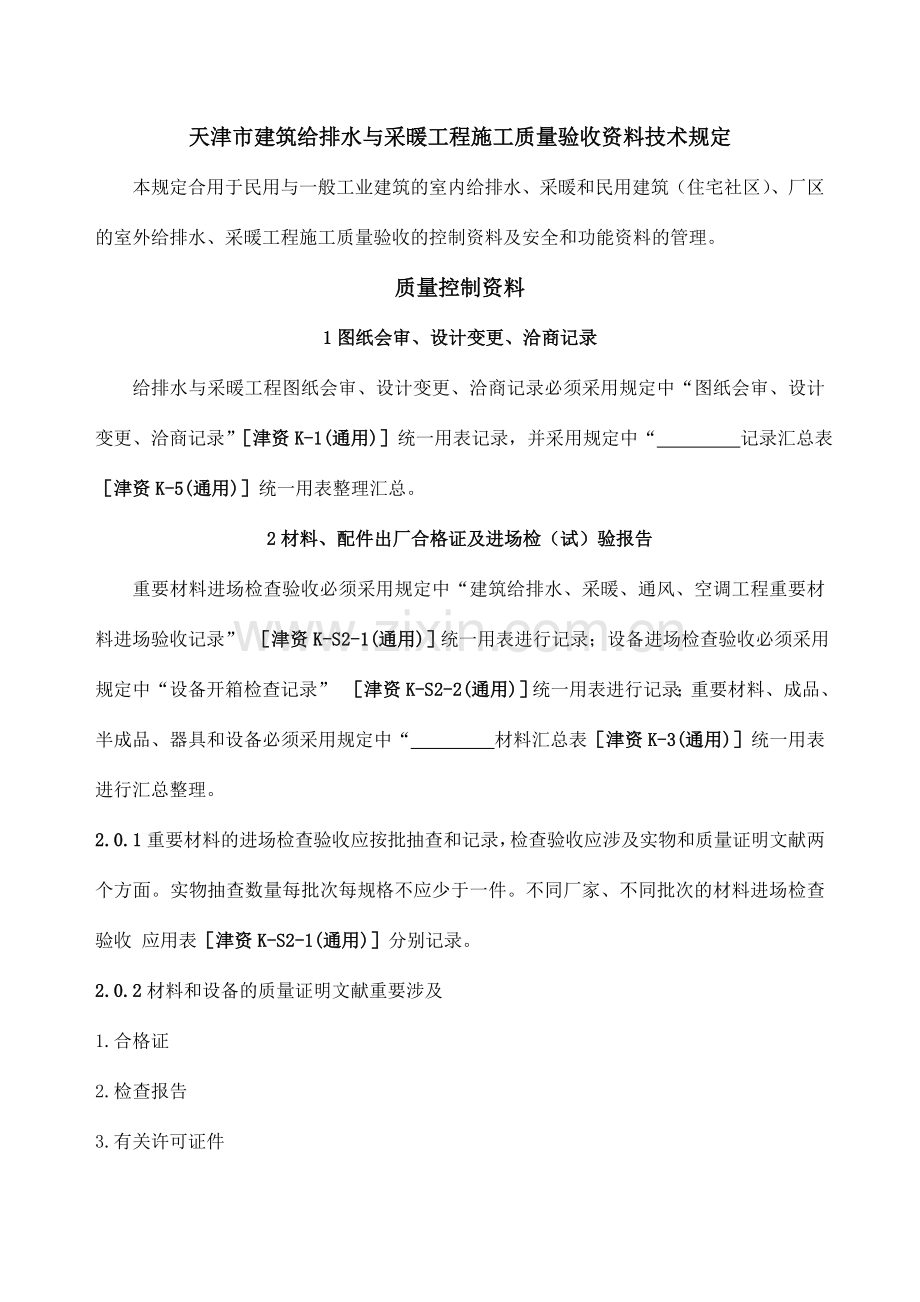

天津市建筑给排水与采暖工程施工质量验收资料技术规定与表格精.doc

天津市建筑给排水与采暖工程施工质量验收资料技术规定本规定合用于民用与一般工业建筑的室内给排水、采暖和民用建筑（住宅社区）、厂区的室外给排水、采暖工程施工质量验收的控制资料及安全和功能资料的管理。质量控制资料1图纸会审、设计变更、洽商记录给排水与采暖工程图纸会审、设计变更、洽商记录必须采用规定中“图纸会审、设计变更、洽商记录”津资K-1(通用)统一用表记录，并采用规定中“ 记录汇总表津资K-5(通用)统一用表整理汇总。2材料、配件出厂合格证及进场检（试）验报告重要材料进场检查验收必须采用规定中“建筑给排水、采暖、通风、空调工程重要材料进场验收记录” 津资K-S2-1(通用)统一用表进行记录；设备进场检查验收必须采用规定中“设备开箱检查记录” 津资K-S2-2(通用)统一用表进行记录；重要材料、成品、半成品、器具和设备必须采用规定中“ 材料汇总表津资K-3(通用)统一用表进行汇总整理。2.0.1重要材料的进场检查验收应按批抽查和记录，检查验收应涉及实物和质量证明文献两个方面。实物抽查数量每批次每规格不应少于一件。不同厂家、不同批次的材料进场检查验收 应用表津资K-S2-1(通用)分别记录。2.0.2材料和设备的质量证明文献重要涉及1.合格证2.检查报告3.有关许可证件4.新材料、新产品应有具有鉴定资格单位或部门出具的鉴定证书，同时应有材料（产品）质量标准、安装标准等。5.进口材料和设备应有商检证明、中文版质量证明文献和（安装、使用）说明书等。2.0.3热水、采暖用塑料（复合）管道，直埋或暗敷在墙、楼板内时，应对管材、管件进行现场抽样复验，复验必须采用规定中“塑料管材检查报告”（津资K-S2-3)和“塑料复合管材检查报告”（津资K-S2-4) 统一用表。3管道、设备强度实验、严密性实验记录强度和严密性实验采用规定中“承压管道系统、设备、阀门强度及严密性实验记录” 津资K-S3(通用)统一用表进行记录。3.0.1强度和严密性实验记录应涉及以下重要内容：1. 承压管道系统、设备、阀门强度及严密性实验。2.隐蔽的承压管道，在安装前必须做强度和严密性实验。3.阀门的强度和严密性实验。4.集分水器等，在安装前应按规定做强度和严密性实验。5.组对型散热器在安装前应进行水压实验。6.设备应按设计或设备技术文献的规定进行强度和严密性实验。4隐蔽工程验收记录管道、设备隐蔽工程的验收必须采用规定中“建筑给排水、采暖、通风、空调工程隐蔽验收记录” 津资K-S4-1(通用)统一用表进行记录；低温地板辐射采暖工程的隐蔽验收必须采用规定中“低温地板辐射采暖隐蔽工程验收记录” （津资K-S4-2)统一用表进行记录。4.0.1隐蔽工程验收记录应涉及直埋的、暗敷设于管沟（槽）、管井、吊顶、墙内的管道和设备等。4.0.2低温地板辐射采暖隐蔽工程验收，对于住宅工程，应按分户单元划分，全数检查验收记录。对于公建工程，宜按系统、层、区段划分，全数检查验收记录。5系统清洗、灌水、通球实验记录灌水实验必须采用规定中“非承压管道、设备灌水实验记录” 津资K-S5-1(通用)统一用表进行记录；通球实验采用规定中“排水管道通球实验记录” 津资K-S5-2(通用)统一用表进行记录；通水、冲洗实验采用规定中“通水、冲洗实验记录” 津资K-S5-3(通用)统一用表进行记录。5.0.1灌水实验记录应涉及所有隐蔽的室内排水管道、室内雨水管道和非承压的设备、容器等。5.0.2通球实验记录应涉及所有室内排水立管及水平干管。5.0.3冲洗实验记录应涉及除排水以外的所有管道系统，如室内外给水、中水、消防和采暖系统等。水冲洗条件不可行时，可以采用气体吹污。5.0.4通水实验记录应涉及所有的室内外排水系统。6施工记录地漏的排水实验必须采用规定中“地漏排水实验记录”（津资K-S6-1)统一用表进行记录；消火栓系统的测试必须采用规定中“消火栓系统测试记录”（津资K-S6-2)统一用表进行记录；设备的单机试运转必须采用规定中“设备单机试运转记录”（津资K-S6-3)统一用表进行记录；采暖系统试运营必须采用规定中“采暖系统试运营调试记录”（津资K-S6-4)统一用表进行记录；锅炉安全附件及调试必须采用规定中“锅炉安全附件检查及调试记录”（津资K-S6-5)统一用表进行记录；其他的施工记录必须采用规定中“施工记录”津资K-6(通用)统一用表进行记录。6.0.1地漏排水实验记录应涉及所有地漏。对于住宅工程可以按门栋口和竖向区段划分和记录。对于公建工程，可以按系统、层或区段划分和记录。6.0.2室内消火栓系统安装完毕后应按设计和规范规定进行试射实验并记录。6.0.3给排水、采暖、消防系统水泵等重要设备，应按设计、规范或设备技术文献的规定，应全数进行单机试运转并记录。6.0.4采暖系统应进行热态试运转、调试并记录，室外气温不允许时，可做冷态试运营并记录，到供热期时，再进行热态试运营、调试并记录。6.0.5锅炉交付使用前，必须对锅炉的安全附件进行检查、调试并记录。6.0.6锅炉在烘炉、煮炉合格后，应进行48小时的带负荷连续试运营并记录。7分项、分部工程质量验收记录7.1分部（子分部）工程验收记录分部（子分部）工程验收记录应由施工单位按本规定中（津资统表五）的各项内容填写，结论、签字齐全。7.2分项工程质量验收记录 分项工程质量验收记录应由施工单位按本规定中（津资统表六）的各项内容填写，结论、签字齐全。7.3检查批验收记录 检查批验收记录应由施工单位按本规定中（津资K-S7）检查批表格填写，结论、签字齐全。7.4工程质量验收应按检查批、分项、子分部、分部工程的程序进行验收和记录，质量验收应在相关实验合格的基础上进行。安全和功能检查资料8给水管道通水实验记录给水管道的通水实验必须采用规定中“通水、冲洗实验记录” 津资K-S5-3(通用)统一用表进行记录。9暖气管道、散热器压力实验记录暖气管道、散热器压力实验记录必须采用规定中“承压管道系统、设备、阀门强度及严密性实验记录” 津资K-S3(通用)统一用表进行记录。10.0.1卫生器具满水实验记录应包含所有做满水实验的卫生器具。10.0.2卫生器具满水实验，可以按给水系统划分和记录。10消防管道、燃气管道压力实验记录消防管道、燃气管道压力实验记录必须采用规定中“承压管道系统、设备、阀门强度及严密性实验记录” 津资K-S3(通用)统一用表进行记录。11排水干管通球实验记录排水干管通球实验记录必须采用规定中“排水干管通球实验记录” 津资K-S5-2(通用)统一用表进行记录。图纸会审、设计变更、洽商记录 津资K-1(通用)工程名称施工单位结构类型/建筑面积日 期记录内容：建设单位项目负责人：年 月 日建设单位项目负责人：年 月 日建设单位项目负责人：年 月 日建设单位项目负责人：年 月 日 记 录 汇 总 表 津资 K-5（通用） 工程名称： 施工单位：序号名 称部 位验收日期备 注建筑给排水、采暖、通风、空调工程重要材料进场验收记录 津资K-S2-1（通用）工程名称材料名称商标管材：管件：施工单位分包单位生产厂家进场日期使用部位质量证明文献名称、份数外观检查记录壁 厚 实 测 记 录检查结论： 规格批量标准值允许偏差实测值1实测值2实测值3实测值4实测值5试验检验规 格检 验 情 况生活给水系统材料卫生检疫报告编号报告日期合格证粘贴处建设单位验收结论项目专业负责人：年 月 日施工单位检查结果项目专业负责人：年 月 日分包单位检查结果项目专业负责人：年 月 日监理单位验收结论监理工程师：年 月 日设备开箱检查记录 津资K-S2-2（通用）工程名称施工单位分包单位设备名称型号、规格检查的设备数量/ 该型设备总量制造公司使用部位检查日期设备检查1包 装： 2设备外观： 3设备零部件： 4其它：技术文件检查1装修单 份 张2合格证 份 张3说明书 份 张4设备图 份 张5其它存在问题及处理意见建设单位验收结论：项目专业负责人：年 月 日施工单位检查结果：项目专业负责人：年 月 日分包单位检查结果：项目专业负责人：年 月 日监理单位验收结论监理工程师：年 月 日 塑料管材检查报告 津资K-S2-3委托单位： 来样日期： 年 月 日检查编号： 报告日期： 年 月 日委托单位委托日期生产单位样品来源产品名称检查日期工程名称样品数量样品说明规格型号检查项目检查依据试件 序号检查项目单位标准规定实测结果结论规格型号检查结论：备注抽样单位： 抽样人：见证单位： 见证人：检查单位： 批准： 审核： 编写：注 意 事 项1. 委托检查未加盖“检查报告专用章”无效。2. 复制报告未重新加盖“检查报告专用章”无效。3. 检查报告无编号、审核、批准人员签章无效。4. 检查报告涂改无效。5. 对检查报告结论若有异议，请于收到检查报告之日起15日内提出，以便及时解决。检查单位地址： 电话： 邮编： 塑料复合管材检查报告 津资K-S2-4委托单位： 来样日期： 年 月 日检查编号： 报告日期： 年 月 日委托单位委托日期生产单位样品来源产品名称检查日期工程名称样品数量样品说明规格型号检查项目检查依据试件 序号检查项目单位标准规定检查结果结论耐压时间（时： 分： 秒：）结果规格型号检查结论：备注抽样单位： 抽样人：见证单位： 见证人：检查单位： 批准： 审核： 编写：注 意 事 项6. 委托检查未加盖“检查报告专用章”无效。7. 复制报告未重新加盖“检查报告专用章”无效。8. 检查报告无编号、审核、批准人员签章无效。9. 检查报告涂改无效。10. 对检查报告结论若有异议，请于收到检查报告之日起15日内提出，以便及时解决。检查单位地址： 电话： 邮编：承压管道系统、设备、阀门强度及严密性实验记录 津资K-S3（通用）工程名称施工单位分包单位子分部工程实验名称管道材质序号实验日期实验内容及部位工作 压力（Mpa）实验压力（Mpa）连续时间（min）实测 压降（Mpa）参漏检查实验人员实验结果施工单位检查结果项目专业负责人：年 月 日分包单位检查结果项目专业负责人：年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业负责人）：年 月 日天津市建设工程质量监督管理总站监制建筑给排水、采暖、通风、空调工程隐蔽验收记录 津资K-S4-1（通用）工程名称分部工程子分部工 程施工单位分包单位检查日期隐蔽检查内容序号检查部位管道 材质规格（mm）外观基座支架高度座标坡度坡向预留 基础下沉量防腐保温实验 结果检 查结 果施工单位检查结果项目专业负责人：年 月 日分包单位检查结果项目专业负责人：年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业负责人）年 月 日低温地板辐射采暖隐蔽工程验收记录津资K-S4-2工程名称检查日期施工单位分包单位盘管材质盘管管径 （mm）序号检查部位盘管 间距（mm）弯曲 半径（mm）外观盘管 卡具防潮层 防水层 隔热层实验 结果结论施工单位检查结果项目专业负责人：年 月 日分包单位检查结果项目专业负责人：年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业负责人）年 月 日非承压管道、设备灌水实验记录 津资K-S5-1（通用）工程名称分项工程管道材质施工单位分包单位序号实验日期实验部位灌 水高 度第一次灌满水连续时间（min）第二次灌满水 后连续 时间（min）液面检查渗漏检查结论实验人员施工单位检查结果：项目专业负责人： 年 月 日分包单位检查结果项目专业负责人： 年 月 日监理（单位）验收结论监理工程师：（建设单位项目专业负责人） 年 月 日 排水管道通球实验记录 津资K-S5-2（通用） 工程名称管道材质通球 率实验日期施工单位分包单位序号实验部位主干管规格（mm）球体直径（mm）水、球是 否畅通无 阻结 论施工单位检查结果项目专业负责人： 年 月 日分包单位检查结果项目专业负责人： 年 月 日监理（单位）验收结论监理工程师：（建设单位项目专业负责人） 年 月 日通 水 试 验 记 录 津资K-S5-3（通用） 工程名称子分部工程施工单位分包单位实验名称实验日期序号实验部位冲水压力（Mpa）冲洗出水口水质检查通水实验渗漏检查结论过滤器及除污器清扫情况 水质检测结论及报告编号施工单位检查结果：项目专业负责人：年 月 日分包单位检查结果：项目专业负责人：年 月 日监理(建设)单位验收结论监理工程师：（建设单位项目专业负责人）年 月 日地 漏 排 水 试 验 记 录 津资K-S6-1工程名称实验日期施工单位分包单位水封高度（mm）规 格序号实验部位地漏高度(mm)地漏数量周边是否无渗漏排水是否畅通结 论施工单位检查结果项目专业负责人： 年 月 日分包单位检查结果项目专业负责人：年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业负责人）年 月 日 消火栓系统测试记录 津资K-S6-2（通用）工程名称实验日期施工单位分包单位管道材质系统编号建筑高度室内消火栓数 量室内消防接合器数量消火栓实地试射实验系统功能综合检查屋顶层（或顶层水箱间内）消火栓实验情况：消防泵手动、自动启泵检查情况：首层1号消火栓实验情况：相关仪器仪表、报警、联动装置动作检查情况：首层2号消火栓实验情况：其它：施工单位检查结果：项目专业负责人：年 月 日分包单位检查结果：项目专业负责人：年 月 日监理(建设)单位验收结论监理工程师：（建设单位项目专业负责人）年 月 日设 备 单 机 试 运 转 记 录 津资K-S6-3（通用）工程名称试运转日期施工单位分包单位序 号系统编号及设备名称运营时间(h)设备转速（r/min）功率(KW)电流（A）轴承温升()声响及振动观察额定值实测值额定值实测值额定值实测值实测值评估意见施工单位检查结果项目专业负责人： 年 月 日分包单位检查结果项目专业负责人：年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业负责人）：年 月 日采 暖 系 统 试 运 行 调 试 记录 津资K-S6-4工程名称系统 名称试运营时间施工单位分包 单位试运营、调试内容结论：建设单位严守结论项目专业负责人： 年 日 月施工单位检查结果项目专业负责人： 年 日 月分包单位检查结果项目专业负责人：年 月 日监理单位验收结论监理工程师：年 月 日锅炉安全附件安装检查及调试记录 津资K-S6-5工程名称安装炉号施工单位分包单位锅炉型号工作介质设计（额定）压力（Mpa）最大工作压力（Mpa）检查项目检查结果压力表量程及精度等级Mpa 级检查日期年 月 日在最大工作压力处应划红线旋塞或针型阀是否灵活蒸汽压力表管是否存水弯管铅封是否完好安全阀启动压力范围Mpa Mpa校验日期年 月 日铅封是否完好安全阀排放管应引至安全地点锅炉安全阀应有泄水管水位计（液位计）锅炉水位计应有泄水管水位计应划出高、低水位红线水位计旋塞（阀门）是否灵活报警装置校验日期年 月 日报警高低限（声、光报警）联锁装置工作情况其他：结论施工单位检查结果项目专业负责人： 年 月 日分包单位检查结果项目专业负责人：年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业负责人）：年 月 日锅炉试运营记录 津资K-S6-6工程名称安装炉号施工单位分包单位锅炉型号工作介质设计（额定）压力（Mpa）最大工作压力（Mpa）试运营情况记录：记录人：试运营结果试运营自 年 月 日 时至 年 月日 时，运营正常，符合规程及设计文献规定，试运营合格。建设单位严守结论项目专业负责人： 年 日 月施工单位检查结果项目专业负责人： 年 日 月分包单位检查结果项目专业负责人：年 月 日监理单位验收结论监理工程师：年 月 日施 工 记 录津资K-6(通用)工程名称分项工程名称施工内容：施工单位项目名称：年 月 日记录人：年 月 日分部（子分部）工程验收记录 津资统表五工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检查批数施工单位检查评估验收意见1234567质量控制资料安全和功能检查（检测）报告结构实体检查报告（混凝土子分部验收发生）观感质量验收验收单位分包单位项目经理 年 月 日施工单位项目经理 年 月 日勘察单位项目负责人 年 月 日设计单位 项目负责人 年 月 日监理（建设）单位总监理工程师（建设单位项目专业负责人） 年 月 日分项工程质量验收记录 津资统表六工程名称结构类型检查批数施工单位项目经理质量部门负责人分包单位分包单位 负责人分包 项目经理序号检查批部位、区段施工单位检查评估结果建立（建设）单位验收结论123456789101112131415161718192021施工单位检查结论 项目专业技术负责人： 年 月 日验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日卫生器具满水实验记录 津资A-S3工程名称器具名称实验日期 施工单位分包单位序 号实验部位数量满水时渗漏检查溢水功能结论施工单位检查结果项目专业负责人： 年 月 日分包单位检查结果项目专业负责人：年 月 日监理单位验收结论监理工程师：年 月 日
