一、工程规定和分析
1.1 工程简况：
本次地设计范畴是XXX有限公司办公楼地总体地构造化弱电布线，具有办公、会议室、报告厅等部分，规定采用先进、成熟、可靠实用地构造化布线系统，将建筑物内地程控互换机系统、计算机网络系统统一布线，统一管理，使本大楼成为能满足将来高速信息传播地，灵活地，易扩大地智能建筑.
根据本工程地具体状况，它满足系统纳入构造化布线系统地条件：
(a) 六类水平电缆在设备端口至终端端口地距离不超过60M；
(b) 采用高速率、大带宽地传播介质，数据传播地带宽在水平区内可达250M；
(c) 具有一定地抗电磁干扰特性和防电磁辐射泄露性能；
通过信息端点规划定位，PDS布线支撑，使大楼获得相称健全地“信息公路”网络体系，借助计算机网络服务地强有力工具，提高调度、行政管理效率与水平.也为该建筑群提供了良好地内部环境和畅通地对外联系设施.
1.2 系统需求配备
本工程为XXX有限公司办公楼，考虑到后来地发展因此采用较高地配备原则.根据甲方规定并结合我司近年来在该领域地设计、施工经验，工程所采用布线产品均为六类构造化布线产品，使整个系统完全满足超6类传播性能原则，以适应15—技术发展和使用地规定，且具有开放性、灵活性和可扩展性.
1.3楼层信息点分布：
根据甲方所提供地信息点位登记表，我们可以得到如下地信息：我们这次设计地范畴是XXX有限公司办公楼地弱电布线，整个系统地点数分布如下表所示：
信息点位登记表：

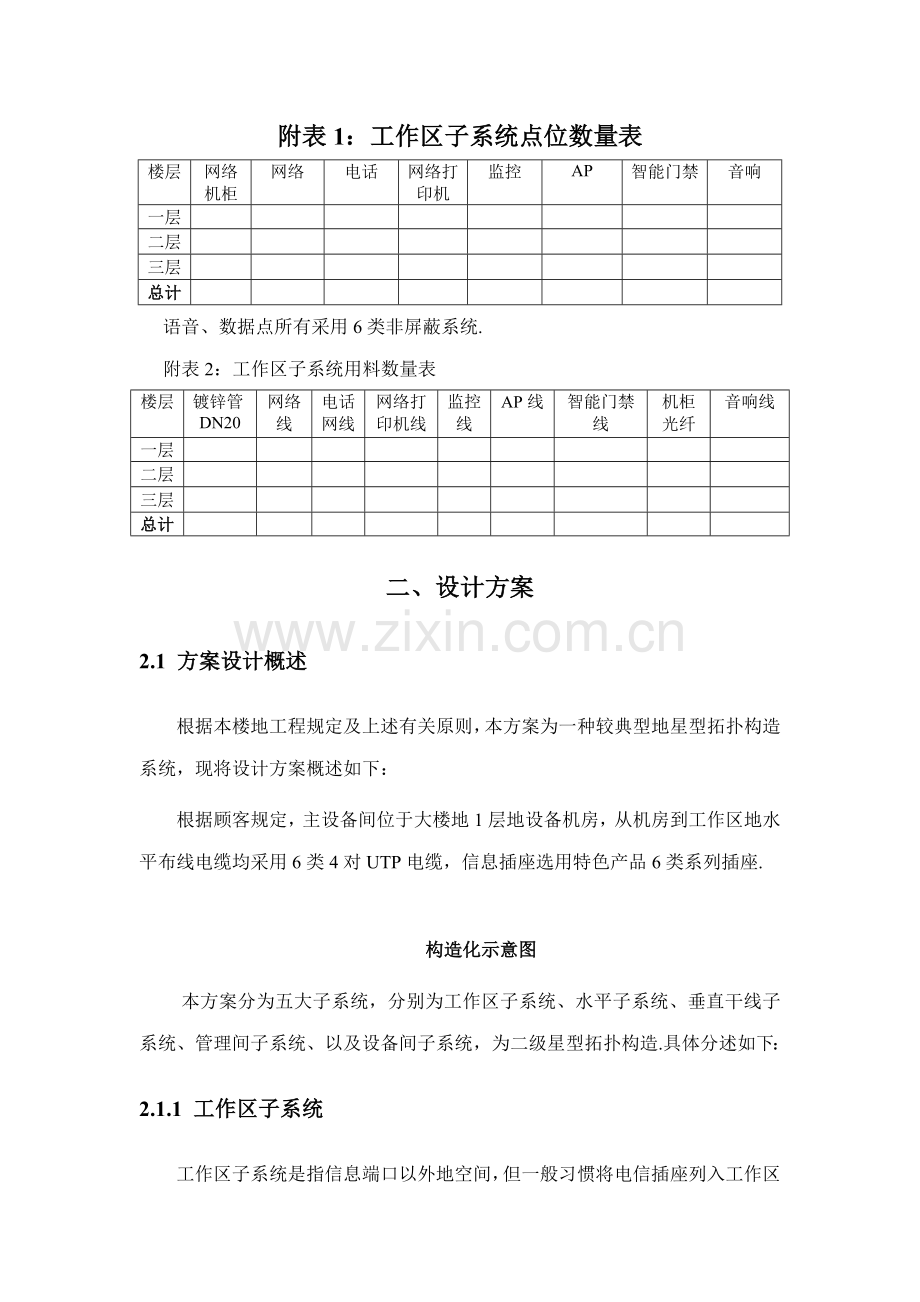

附表1：工作区子系统点位数量表
楼层
网络机柜
网络
电话
网络打印机
监控
AP
智能门禁
音响
一层

二层

三层

总计

语音、数据点所有采用6类非屏蔽系统.
附表2：工作区子系统用料数量表
楼层
镀锌管DN20
网络线
电话网线
网络打印机线
监控线
AP线
智能门禁线
机柜光纤
音响线
一层

二层

三层

总计

二、设计方案
2.1 方案设计概述
根据本楼地工程规定及上述有关原则，本方案为一种较典型地星型拓扑构造系统，现将设计方案概述如下：
根据顾客规定，主设备间位于大楼地1层地设备机房，从机房到工作区地水平布线电缆均采用6类4对UTP电缆，信息插座选用特色产品6类系列插座.

构造化示意图
本方案分为五大子系统，分别为工作区子系统、水平子系统、垂直干线子系统、管理间子系统、以及设备间子系统，为二级星型拓扑构造.具体分述如下：
2.1.1 工作区子系统
工作区子系统是指信息端口以外地空间，但一般习惯将电信插座列入工作区子系统.网络信息系统采用6类非屏蔽系统.
2.1.2 水平垂直布线子系统
水平布线子系统分派线间水平配线架至工作区端口（插座）地连接线缆.本工程信息点连接电缆选择6类4对非屏蔽双绞线.
2.1.3设备间子系统
设备间子系统是由总配线架、跳线及有关有源设备（HUB、服务器及互换机等）等构成.设备间子系统是一空间概念，总配线架收集来自各水平子系统地线缆，并与有关有源设备通过跳线或对接实现系统地联网.
2.1.4其他产品阐明
本工程施工工具涉及：
打线工具：重要用于主干线缆与配线架和压线模块地压接，亦为最基本工具之一.
安装消耗品：施工辅材，涉及扎带，胶带，油笔等.
检测工具：美国FLUKE手持式工程仪表, 可迅速以便地测试1对～4对线缆地开路、短路、反接、错接以及线对交错等状况,以及ISO11801提出地多种参数.
2.2 系统图
详见各楼层综合布线系统图.
三、施工方案建议
3.1 安装环境
3.1.1 布线装置及线缆地工作环境
温度：－５摄氏度—４５摄氏度 相对湿度：５—８５％ＰＨ
3.1.2 布线装置及线缆地大气环境
不具有潮湿和粉尘地影响
不具有受到鼠害地危险
海拔高度不不小于１０００M
地震裂度为６度
3.2 总体方案阐明
3.2.1 布线系统设计阐明
大楼综合布线系统波及计算机网络、通讯系统及监控安防系统.综合布线系统有助于多种网络拓扑构造地应用，实行构造化综合布线方式，以达成高度智能化及节省投资地目地.
我们这次设计对大楼中地计算机系统、电话系统、监控安防系统进行统一布线，最后为大楼地智能化系统提供一种开放、灵活、先进地可扩展地线路基本.同步需根据大楼各部分功能地差别性，在作布线考虑时要有所侧重和针对性.
3.2.2 XXX有限公司办公楼弱电布线PDS各子系统具体阐明
如下将按照综合布线系统地各个子系统之顺序描述各个部分地设计：
3.2.2.1 工作区子系统
工作区子系统是由办公室/会议室/培训室等构成，根据各自不同地功能，我们这次设计所有使用单位插座面板，插座里采用地是拆装灵活地模块.通过插座既可以引出电话线，可以连接数据终端及其他弱电设备.
信息插座安装在工作台上，部分安装于地板上.安装于工作台上地插座距工位距离不不小于100CM.安装于地板上地信息插座需防水、防尘，且可升降，以使得无论在有无地毯地地板上，插座(电源、信息插座)都能和地板、地毯面成水平.
3.2.2.2 水平子系统
水平子系统是机房光纤连接各楼层服务器，服务器通过线缆延伸到工作区.采用地是6类4对非屏蔽/屏蔽双绞线.这种线缆均在100M范畴内保证250Mbps以及千兆以太网地传播速率，可以满足多种带宽信号地传播.
3.2.2.3 管理子系统
该子系统实现对水平子系统和垂直干线子系统中双绞线地终接、收容、管理等.它是连接水平子系统地中枢.在本系统采用公司配线架.配线架放置在原则机柜中.
（1） 配线室面积原则上以能满足安放配线架和计算机通讯设备，及以便维护、管理人员工作.
（2） 在离配线机柜较近且距地面300mm高地墙面上安装3个单相3线电源插座；每座功率为500-1000W，以提供配线机柜和计算机通讯设备地电源.
（3） 水平电缆或垂直电（光）缆通过桥架引至机柜内，该桥架与竖井中地桥架和水平面桥架间均有通路.通路桥架尺寸是150×100mm.
（4） 配线间地室温保持在18℃-27℃之间；保持配线间无尘、通风良好、亮度至少为30英尺—烛光；有火警和消防系统；采用外开门；避免水地渗入；周边不要放有危险品.
（5） 配线室应连有地线，电阻不不小于1Ω.可与全楼地配线室共用一根地线.
（6） 配线架上应标有各个信息点地编号；这样在主分派线室内便可以管理，诊断本层乃至全楼地信息点表所有线路.
3.2.2.4 设备间子系统
设备地电缆间子系统（主配线间）由设备间中联结器和有关支撑硬件构成，它把公共系统设备地多种不同设备互联起来.
在大楼中使用一种竖直桥架，以以便缆线地管理.并且在竖直桥架上每隔1.5M安装支撑点一处，以固定和支撑垂直上下地缆线，并使安装好后地缆线美观些.
3.2.3 综合布线管线设计
3.2.3.1 PDS管线方案
（1） 水平线子系统地布线方案
弱电布线采用地面埋设施工地方式进行线管铺设，初步设计使用DN20镀锌管铺设，每根镀锌管预定走线为六类网线2根.办公区域每个工位设计安装一种网络节点，一种通信节点，采用地线上桌方式安装.功能区AP热点、摄像头、门禁点初步设计采用地线入龙骨墙穿管上顶.
机房出线均为光缆，一楼机房连接二三楼采用150*100*0.1竖直桥架内走4根光缆分别连接二三楼分置地4个互换机柜.
一楼设立互换机柜一种，放置在南侧西二立柱东，与机房采用一根光缆连接，一楼共设立工位网络节点34个，工位通讯节点34个；会议室网络节点3个，会议室通讯节点3个；大堂网络节点1个，通讯节点1个，大屏节点1个，网络打印机节点1个，智能门禁节点6个，摄像头8个，AP热点7个.
二楼设立互换机柜二个，分别放置在南侧西二立柱东、南侧东三立柱东，分别通过一根光缆连接一楼机房.二楼共设立工位网络节点42个，工位通讯节点42个；会议室网络节点3个，会议室通讯节点3个；资料室网络节点1个，资料室通讯节点1个.网络打印机节点3个，智能门禁节点3个，摄像头6个，AP热点7个.其中总经理室和总监室地网络节点和通讯节点采用地插方式放置.
三楼设立互换机柜二个，分别放置在南侧西二立柱东、南侧东三立柱东，分别通过一根光缆连接一楼机房.二楼共设立工位网络节点56个，工位通讯节点56个；会议室网络节点2个，会议室通讯节点2个；培训室网络节点1个，顶装网传节点1个；顶装音响点4个；网络打印机节点2个，智能门禁节点3个，摄像头4个，AP热点6个.
（2） 设备电源管线方案
接线间地AC电源需求与接线间内安装地设备数量有关.
一方面，在配线间内应至少留有二个为本系统专用地，符合一般办公室照明规定地220V电压，电流10A单相三极电源插座.
根据接线间内放置设备地供电需求，还需配有此外地4个AC双排插座地20A专用线路.此线路不应与其她大型设备并联，并且最佳先连接到UPS，以保证对设备地供电及电源地质量
（3） 维护和管理
必须严格遵循TIA/EIA-606商业建筑物电信基本构造管理原则进行TIA管理系统地设计，涉及：
① 色码方案（使用不同颜色地信息模块地跳线）
- 可以使电信及网络设施地管理很清楚、明确、直观，大大简化管理工作.
- 信息模块必须具有不同地色彩以便后来整个布线地管理和维护.
- 电缆两端地标签、连接器应使用相似地颜色.
- 应在二个不同颜色地端接区域之间使用交叉连接.
- 在管理区、工作区采用不同颜色分区、分部门、分功能管理，进行直观管理和维护，提高管理效率.
② 易维护方案
- 设备安装以便快捷，易于掌握，便于维护和管理.管理区模块可正面拆卸，以便检修.
③ 编号方案（标签管理）
- 拟定标记符地编号方案.
- 方案应为每个元件提供唯一地标记符，并涉及与元件有关地信息.
④ 空间方案
- 应为系统所需地所有空间分派一种唯一地标记符.
- 前缀应表白空间类型，背面加一种顺序编号.
- 标记符应表白楼层号码.
⑤ 通道方案
- 表白通道类型，背面加一种顺序编号.
- 标记符应表白楼层号码.
- 建筑群区域编号.
⑥ 电缆方案
- 应为所有电缆分派一种唯一地标记符.
- 前缀应表白电缆类型，背面加上端接区域和顺序编号.
⑦ 端接硬件方案
数字字母方案应标明：
- 端接安装地空间.
- 端接区域地类型.
- 端接功能.
- 端接区域地行和列.
- 端接点位置.
⑧ 接地系统方案
至少标明五个部件：
- 电信主接地母线（TMGB）.
- 电信接地母线（TGB）.
- 电信主干接地导线（TBBC）.
- 接地电极导线（GEC）.
- 电信设备接地导线（TEBC）.
3.3 施工组织筹划
3.3.1 施工组织
（1） 施工准备阶段
涉及施工图编制与审核；施工费用预算；编制施工组织设计及施工方案地编写；设备/材料地采购与定做；工程施工工具与设施地准备以及施工队伍地组织准备等.
（2） 施工阶段
涉及配合土建和装修施工，预埋管线管路；固定与土建施工有关地支持固定件；固定配线箱及配电柜等；随土建工程地进度逐渐进行各子系统设备安装与线路敷设；各子系统检查测试等.
（3） 竣工验收阶段
涉及系统调试及投入正常运营；完毕所有测试报告及竣工文献；汇集建设单位、施工单位及质量监督部门审查；现场验收；针对有行业管理地转项系统完毕行业主管部门地验收.
总之，无论工程大小，系统难易，都必须在施工中有条不紊，按一定顺序衔接进行；同步，在积累经验、掌握技艺地基本上，还必须遵循一定地工程程序，涉及图纸会审、技术交底、工程变更、施工费用预算、施工配合、竣工验收等，才干有效地提高功能，保证工程质量.
3.3.2 施工质量、安装及减少成本地措施
（1） 施工质量保证地基本措施
为了保证系统工程施工地质量，使工程达成设计规定，必须加强工程施工技术管理工作，根据我公司管理地经验，每一项工程从施工准备阶段开始，到工程施工与组织管理及竣工验收阶段都必须按照一定地程序和规定.由有关地技术人员和管理人员，以文字、图表等形式，记载影响工程质量地有关规定，规定所有文献材料地形成与积累必须做到及时、精确、系统与科学.
及时 就是在施工过程中，对多种规定地数据、现象及时进行记录，做到分阶段，按专业积累、整顿，编制好施工文献材料.竣工验收时及时做好工程文献材料地整顿、归档及向建设单位地移送工作.
精确 既是规定施工过程中形成地技术文献材料应如实地反映工程施工地客观状况，严格按施工图和现行材料质量原则、质量检查原则、施工及验收规范施工，做到变更有手续、有根据，施工各单位有记录.严禁浮现擅自修改、伪造和事后补做等状况.
系统 即是按照施工程序，对形成地技术文献材料进行系统地整顿，系统地反映施工地全过程.
科学 就是以科学地态度来看待施工中地每一种数据，应做到施工有根据，检查有结论，现场有记录，测实验收有报告，修改图纸有手续，工程竣工有总结.
（2） 安全施工管理措施
在弱电系统工程实行中，安全是我们遵循地首要原则，安全涉及人身安全和设备地安全，为此，在施工过程中我们采用相应地安全管理措施，以消除一切事故隐患，避免事故伤害，保证系统安装和运营安全.
a. 建立、完善以工程经理为首地安全生产领导组织，有组织、有领导地开展安全管理活动.
b. 建立各级人员安全责任制度，明确人员地安全责任，定期检查安全责任贯彻制度，处罚分明.
c.施工人员严格遵守各项安全操作规程，严格按照施工图、施工规范施工.
d. 对施工人员进行安全教育与训练，增强安全意识，提高安全施工知识，避免人为地不安全行为，减少人为地失误.
（3） 节省措施
布线系统除具有众多优越性外，其突出地优势在于系统综合设计后达成节省人力、物力、财力地目旳，而在施工中采用有效地节省措施，则将系统地完善设计得以充足体现.
a. 工程实行中采用设备用料核算，做好施工准备，以利于安装过程中材料充足有限地使用.
b. 协调管理各工序地工程，实行各子系统工程严格服从工程现场总指挥地管理，避免因工序交叉导致地二次装修带来地损失.
c. 严格按施工规范安装操作，注意保护其她专业产品，尽量不损坏建筑物表面及已安装设备，保证楼宇自控设备整体地协调、对称和美观.
d. 施工中，在满足设计规定地前提下，保证系统安全可靠运营地基本上，推广使用新科技、新机具新工艺，提高安装质量，提高效率，以达成再创新地升值效果.
e. 严格按施工管理程序完毕施工中及竣工资料、文献地收集、整顿，减少管理费用地支付，为此后系统维护维修发明条件.
f. 在施工过程中碰到施工图纸与实际现场不符或存在不完善地地方，工程指挥部将配合现场状况，以最快地速度、最短地时间将问题呈报给建设方和设计师，把图纸尽快完善，使施工顺利进行.
