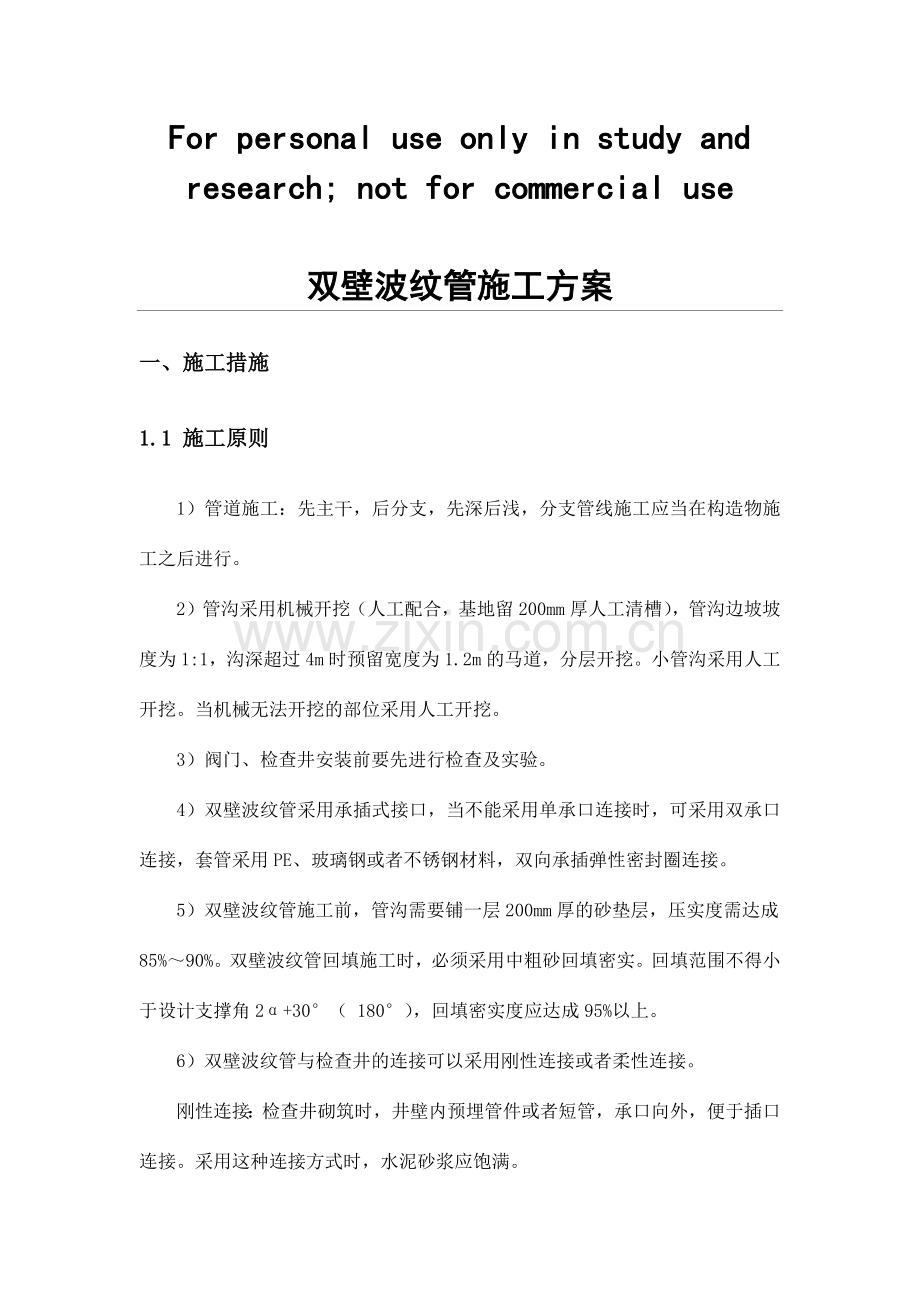

For personal use only in study and research; not for commercial use双壁波纹管施工方案一、施工措施1.1 施工原则1）管道施工：先主干，后分支，先深后浅，分支管线施工应当在构造物施工之后进行。2）管沟采用机械开挖（人工配合，基地留200mm厚人工清槽），管沟边坡坡度为1:1，沟深超过4m时预留宽度为1.2m的马道，分层开挖。小管沟采用人工开挖。当机械无法开挖的部位采用人工开挖。3）阀门、检查井安装前要先进行检查及实验。4）双壁波纹管采用承插式接口，当不能采用单承口连接时，可采用双承口连接，套管采用PE、玻璃钢或者不锈钢材料，双向承插弹性密封圈连接。5）双壁波纹管施工前，管沟需要铺一层200mm厚的砂垫层，压实度需达成85%90%。双壁波纹管回填施工时，必须采用中粗砂回填密实。回填范围不得小于设计支撑角2+30（ 180），回填密实度应达成95%以上。6）双壁波纹管与检查井的连接可以采用刚性连接或者柔性连接。刚性连接：检查井砌筑时，井壁内预埋管件或者短管，承口向外，便于插口连接。采用这种连接方式时，水泥砂浆应饱满。柔性连接：在检查井上安放带有承口的预制混凝土圈梁，圈梁内径与管插口外留有一定间隙，使管端的橡胶圈与圈梁相接后允许产生一定的转角，以适应检查井与管道间的不均匀沉降和变形规定。1.2 施工流程管沟、井室开挖定位测量井室施工施工准备管道系统实验管沟、井室检查管道施工回填1.3 检查计划施工前，实验人员要对材料进行质量、强度检查，对沟槽进行压实度检查；施工时要检查焊缝焊接、管道的走向，标高和坡度；管道安装后要进行密实性实验，回填后进行压实度实验。当采用供应商提供的管材时，应将供应商的管材名称、规格、单价、检实验报告等资料报业主批复。1.4.材料管理1)材料检查所有的材料必须有合格证及质保书等相关文献，其材质规格、型号、质量应符合招标文献的规定。质保质料严格按照施工规范规定执行。a.管配件在使用前应对质量证明文献进行审查和实物核对；b.外观检查不合格不得使用；c.材料代用必须有相关文献。2）管道及管道组成件的检查与管理a.管材在接受和使用之前，应对质量证明文献进行审查与实物核对；b.管道组成件使用之前，应对外观进行检查，不合格者不得使用；c.其它特种钢材组成件检查，如螺柱、螺母、法兰、密封垫片等按标准抽样验收。1.5.测量放线1）以施工图纸为依据，对管线进行定位放线，经复测无误后进行管沟开挖。2）在管沟开挖后，应对管沟的标高进行测量，确认无误后，才干做管道基础。3）在下管前，复核测量安装管道的坐标、标高和坡度。确认无误后方可安装。1.6.管沟开挖及措施1）土方开挖要先了解开挖区域的地下状况，本地下有电缆、管道等不明物体时，严禁机械开挖。2）管道沟槽底部开挖宽度开挖深度H4m且采用钢板桩支护时宜按计算式（2）计算B=D+2S （2）3）管沟开挖根据现场的土质情况，两边留1:1的坡度，土方开挖必须要与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。4）大面积运用机械开挖管沟时，挖出的土方及时用自卸车运到场外弃渣场，一小部分可以用作土方回填，可临时性的堆放在离管沟边超过1m以外的地方，其余土方外运，回填时回运。5）当机械开挖土方接近设计底标高200mm，应改用人工开挖至设计标高，严禁超挖。假如局部发生超挖或发生扰动，应换填1015mm天然级配砂石料或540mm的碎石，整平夯实。6）管道基础严格按照设计规定施工，所有管道在安装前，沟底应预留好操作坑。7）管沟开挖深度大于4m的，管沟两侧应做钢板支护，并且对地下水位、周边环境进行必要的检测和保护。8）坑内人工开挖300mm300mm的排水沟，积水要及时排出，潜水泵抽水时水中不得有人工作，移动潜水泵必须使用麻绳，不得使用铁丝等导电较强的绳索。9）基坑开挖后应立即设立防护杆，护栏高度不低于1.2m，横杆两道，设警示标志，护栏离坑边1m以上。10）与土建工程重合部位应在土建工程回填至管线管底标高处预留管沟。1.7.基底解决和基础铺设1）管槽开挖后，发现地基土质松软、底部不均匀等特殊情况，会同监理单位、设计单位拟定解决措施并会签变更设计、洽谈记录。基地严禁超挖，必要时可以用砂土回填。地基需要换土时，要彻底清理干净，回填材料、操作方法及质量标准根据具体情况拟定。基底按设计规定夯实解决验收合格之后，按设计规定进行管道基础施工。2）基底夯实后，直接在沟槽底部摊铺200mm厚的砂垫层，夯实后方可稳管。对于一般土质，本地基承载力特性值fak80kPa时，基底可铺设中粗砂；本地基土质较差其地基承载力特性值55fak80kPa或槽底处在地下水位之下时，宜铺垫厚度不小于200mm的砂砾基础层，也可以分两层铺设，下层用粒径位540mm的碎石，上层铺设厚度不小于50mm的中粗砂；对于软土地基其基底承载力特性值fak55kPa，或因施工因素，地基原状土被扰动而影响地基承载力时，必须先对地基进行加固解决，在达成规定地基承载能力后，再铺设中粗砂基础层。1.8.下管下管以施工安全，操作方便为原则，根据工人操作的纯熟度、管材重量、长度、施工环境、沟槽深浅、吊装设备供应条件，合理拟定下管方法。下管的关键是安全问题，必须由经验丰富的工人担任指挥。下管时需采用可靠地吊具，平稳下沟，不得与沟壁、槽底剧烈碰撞，吊装时应设两个吊点，严禁穿心吊装。起吊管子下方严禁站人；人工下管时，槽内工作人员必须躲开下管位置。下管时，必须要对沟槽做彻底检查，涉及基地土质，基地杂物，沟槽稳定性。1.9.管道安装HDPE双壁波纹管施工：砂垫层夯实之后，即可开始安装。双壁波纹管规定外观颜色一致，内壁光滑平整，管身不得有裂缝，波纹的连续缺损不得超过2条，管口不得有破损、裂口、变形等缺陷；管材的端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现；此外管材内压强度及刚度应满足设计规定。双壁波纹管安装应将插口顺水流方向，承口逆水流方向，由低点向高点依次安装。管道安装可用人工安装，安装时，由工人抬管道两端传给槽底施工人员，槽身大于3m或管径大于400mm的管道，可以用非金属索溜管，使管道平稳的放在沟槽管位上。严禁使用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。管道长短的调整，可用手锯切割，但断面应垂直平整。接口作业时，要先将插口清理干净，套上橡胶圈，检查胶圈是否配合完好，并涂上润滑剂，将插口端的中心对准承口的中心轴线就位，缓慢对接。严禁使用施工机械强行推顶管插入承口。管道施工时假如管道损坏严重，则需要通过专业人员检查，通过检查的才可以继续使用；假如损坏不严重，则可以进行修补后再使用。1.10.管道附属井砌筑1）检查井：采用矩形混凝土雨水井，间距约40m配备重型700mm球墨铸铁井盖及井圈，盖板上应有“雨”或“污”字标记。施工时，先用C10混凝土浇筑100mm垫层混凝土，等达成一定强度后，开始扎筋，立模，用C25混凝土浇筑底板和井壁。流槽用M7.5水泥砂浆砌MU10砖，用1:2防水水泥砂浆抹面，抹面厚度为20mm。座浆、抹三角灰均用1:2防水水泥砂浆。井筒为预制混凝土井筒，井盖及井座安装注意保持水平，路口处井盖与路面处齐平，绿化带井盖处要比地面高15mm-20mm。具体安装方法见06MS201-3 。2）跌水井：跌水水头大于2.0m时，需设立跌水井。3）拍门井及出水口：雨水管道系统设出水口5个，2个入蔡家港明渠，3个就近排入耒水，为防止耒水倒灌，出水管末端设立拍门。拍门一般与出水口一同砌筑，也可以设立在出水口上游的拍门井中以方便检修。拍门井施工时，一方面要浇筑垫层混凝土，垫层用C15砼浇筑，等达成一定强度之后，进行立模浇筑拍门井，井室井筒及盖板为预制混凝土。其中拍门及法兰要进行防腐解决，采用STIC防腐剂，底面各油三层。1.11.闭水实验1.闭水实验：管道施工完毕后，及时分段进行闭水实验，在管道灌满水浸泡2-3昼夜再进行，实验段上游设计水头不超过管顶内壁时，实验水头应以实验段上游管顶内壁加 2m 计；实验段上游设计水头超过管顶内壁时，实验水头应以实验段上游设计水头加 2m 计；计算出的实验水头小于 10m，但已超过上游检查井井口时，实验水头应以上游检查井井口高为准。实验水头达规定水头时开始计时，观测管道的渗水量，直至观测结束时，应不断地向实验管段内补水，保持实验水头恒定。渗水量的观测时间不得小于 30min。实测渗水量应按下式计算：q W/(T*L)（3）式中 q实测渗水量(L/minkm)；W补水量(L)；T实测渗水观测时间(min)；L实验管段的长度(m)。 双壁波纹管允许渗流量应小于等于下式计算的允许渗流量：q=0.0046Di（4）式中q允许渗流量m3/24hkm Di管道内径（mm）2.管道变形减压1）沟槽回填至设计高程后，在1224h内应测量管道竖向直径的初始变形量，并计算管道竖向直径初始变形率，其值不得超过管道直径允许变形率的2/3。2）管道的变形量可采用圆形心轴或闭路电视等方法进行检查，测量偏差不得大于1mm。3）当管道竖向直径初始变形率大于管道直径允许变形率的2/3，且管道自身尚未损坏时，可按下列程序进行纠正，直至符合规定为止：1）挖出沟槽回填土至漏出85%管道高度，管顶以上0.5m范围内必须采用人工开挖；2）检查管道，有损伤的管材应进行修复或更换；3）重新夯实管道底部的回填材料；4）采用合适的回填材料，按规定的密实度重新回填密实；5）符合竖向管道直径的初始变形率。1.12.分层回填闭水实验合格后立即进行清底回填，防止暴露时间过长或遇水浸泡。HDPE双壁波纹管回填施工时，必须采用中粗砂回填，回填范围不得小于设计支撑角 2+30（ 180），回填密实度应达成95%以上。每层回填厚度不宜大于0.2m。管侧及管顶以上50cm范围内的沟槽回填可以采用碎石屑、粒径小于40mm的砂砾、高（中）钙粉煤灰（游离钙CaO含量在12%以上）、中粗砂或沟槽开挖出的良质土。从管底基础至管顶0.5m范围内，沿管道、检查井两侧必须采用人工对称、分层回填压实，严禁用机械推土回填，管道两侧采用临时限位措施，防止管道上浮。回填时每压实层进行密实度取样，经检查合格后再进行上层回填。回填时沟槽内应无积水。不得回填淤泥、有机物和冻土，回填中不得具有石块、砖及其他带有棱角的杂硬物体。当沟槽采用钢板桩支护时，在回填达成规定高度后，方可以拔桩。拔桩应间隔进行，随拔随灌沙，必要时也可以采用边拔桩边注浆的措施。二、质量保证措施为了保证质量,争创优质工程,我项目部采用如下措施：1.对进入工地的所有原材料，必须通过认真检查，由质检人员和实验人员抽样检查，并对原材料质量提出评价，对不合格材料坚决拒绝接受，并报工地项目经理部的技术负责备案，施工中的各种配合比及各种数据必须符合规范和通过监理工程师批准后方可进行。2.对工地所用的计量仪器、工具、设备采用请计量部门或厂家鉴定的签证单或误差值。3.现场技术员要严格按照图纸、规范和监理程序对施工工程进行控制和检查。4.各工序采用“三级监理”制，即班组自检、专职人员二检，认为合格后请监理工程师检查认可，如任何一环检查有问题，一定要找出因素，采用措施补救，对无法补救的地方进行返工解决。5.对每一工序施工前要做好技术交底，并且在施工过程中技术人员始终要在现场，对发现的问题，应及时解决或报告，密切按照技术员和监理人员的规定组织施工。6.沟槽的开挖应符合表6.1的规定：表6.1 沟槽开挖的允许偏差序号检查项目允许偏差检查数量检查方法范围点数1槽底高程土方20两井之间3用水准仪测量石方+20，-2002槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺测量，每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺测量，每侧计3点7.管道铺设的允许偏差应符合表8.1的规定：表7.1 管道铺设的允许偏差检查项目允许偏差检查数量检查方法范围点数1水平轴线无压管道15每节管1点经纬仪测量或挂中线用钢尺测量压力管道302管底高程Di1000无压管道10水准仪测量压力管道30Di1000无压管道15压力管道30仅供个人用于学习、研究；不得用于商业用途。For personal use only in study and research; not for commercial use.Nur fr den persnlichen fr Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l tude et la recherche uniquement des fins personnelles; pas des fins commerciales. , , . 以下无正文
