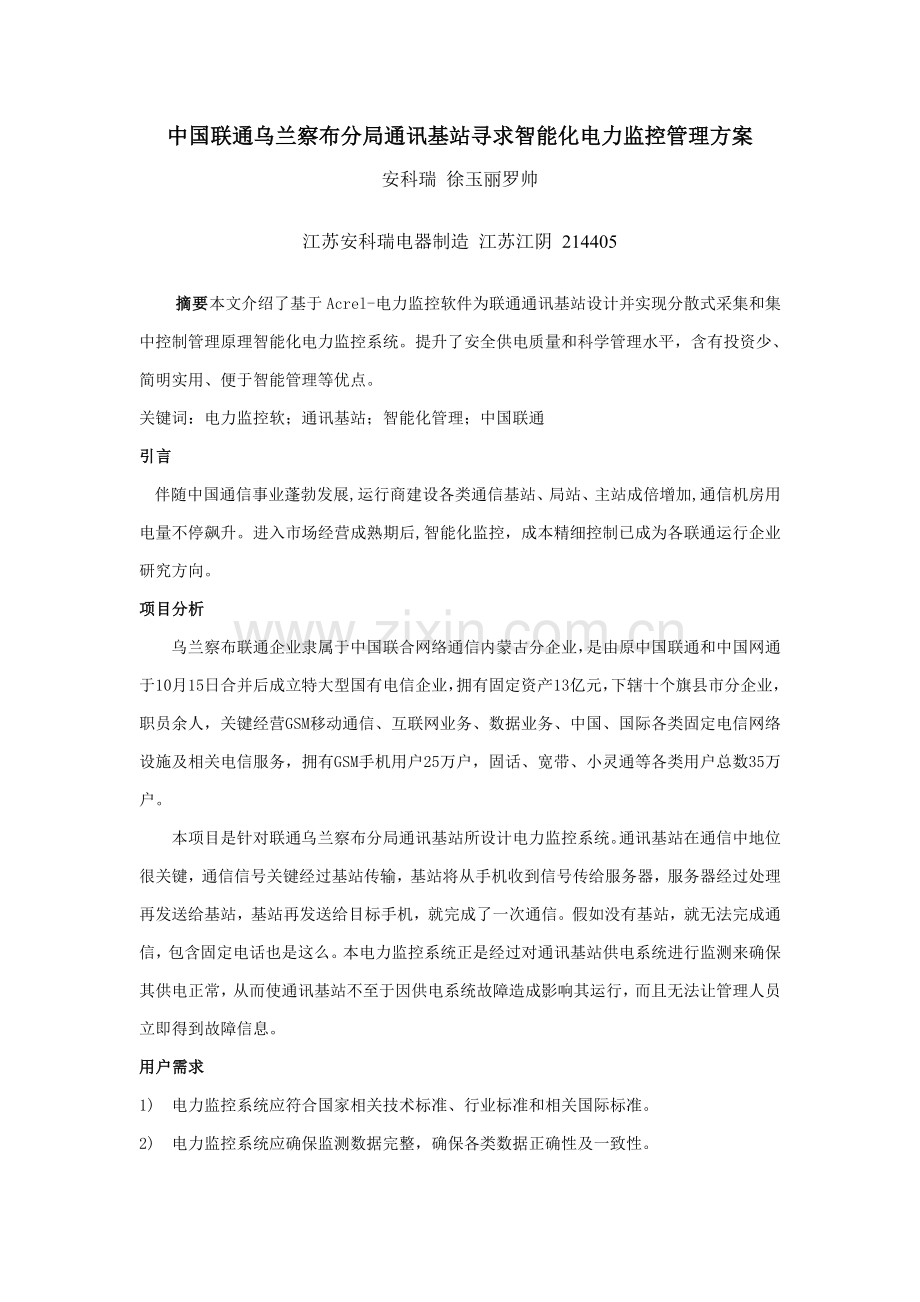

中国联通乌兰察布分局通讯基站寻求智能化电力监控管理方案
安科瑞 徐玉丽罗帅

江苏安科瑞电器制造 江苏江阴 214405

摘要 本文介绍了基于Acrel-电力监控软件为联通通讯基站设计并实现分散式采集和集中控制管理原理智能化电力监控系统。提升了安全供电质量和科学管理水平，含有投资少、简明实用、便于智能管理等优点。
关键词：电力监控软；通讯基站；智能化管理；中国联通
引言
伴随中国通信事业蓬勃发展,运行商建设各类通信基站、局站、主站成倍增加,通信机房用电量不停飙升。进入市场经营成熟期后,智能化监控，成本精细控制已成为各联通运行企业研究方向。
项目分析
乌兰察布联通企业隶属于中国联合网络通信内蒙古分企业，是由原中国联通和中国网通于10月15日合并后成立特大型国有电信企业，拥有固定资产13亿元，下辖十个旗县市分企业，职员余人，关键经营GSM移动通信、互联网业务、数据业务、中国、国际各类固定电信网络设施及相关电信服务，拥有GSM手机用户25万户，固话、宽带、小灵通等各类用户总数35万户。
本项目是针对联通乌兰察布分局通讯基站所设计电力监控系统。通讯基站在通信中地位很关键，通信信号关键经过基站传输，基站将从手机收到信号传给服务器，服务器经过处理再发送给基站，基站再发送给目标手机，就完成了一次通信。假如没有基站，就无法完成通信，包含固定电话也是这么。本电力监控系统正是经过对通讯基站供电系统进行监测来确保其供电正常，从而使通讯基站不至于因供电系统故障造成影响其运行，而且无法让管理人员立即得到故障信息。
用户需求
1) 电力监控系统应符合国家相关技术标准、行业标准和相关国际标准。
2) 电力监控系统应确保监测数据完整，确保各类数据正确性及一致性。
3) 电力监控系统应满足软件平台、硬件平台兼容及系统间互联要求。系统结构设计应重视系统可维护性。
4) 电力监控系统数据采集内容包含频率偏差、电压（电流）有效值、有功功率、无功功率、视在功率、功率因数、电压偏差、事件统计和事件发生时波形统计。
5) 电力监控系统应系统应含有经过web网页形式公布电能质量数据功效，包含报表、图形、事件信息。可根据用户自定义时间，组织动态网页显示电能质量趋势图和电能质量报表等。
软件设计参考标准和依据
GB/50198-94 《监控系统工程技术规范》
GB/T13730 《地域电网数据采集和监控系统通用技术条件》
DL/T630 《交流采样远动终端通用技术条件》
GB/T13729 《远动终端通用技术条件》
GB2887 《计算站场地技术要求》
系统构架及软件功效
通讯网络：通讯网络集联包含现场设备连接和通讯网路组建。现场智能仪表之间连接，各电表经过屏蔽双绞线，而且以现场总线方法进行传输接入动环监控系统；因为联通基站分布广，基站和局站之间相隔很远达成数千米等级，我们能够考虑应用光纤来组网传输。
通讯设备：关键由通讯管理机、以太网设备及总线网络组成。该层是数据信息交换桥梁，负责对现场设备回送数据信息进行采集、分类和传送等工作同时，转达上位机对现场设备多种控制命令。
  通讯管理机：是系统数据处理和智能通讯管理中心。它含有了数据采集和处理、通讯控制器、前置机等功效。以太网设备：包含工业级以太网交换机。
通讯介质：系统关键采取屏蔽双绞线、光纤和无线通讯等。
联通监控平台要经过主站来监测查询各个基站能耗数据而且从局站能耗管理服务器对基站监控中心获取能耗数据进行后台统计分析，并对生成能耗管理报表数据进行预处理，从而结构一套综合组网能耗管理系统，将局站基础信息存放到能耗管理系统数据库中；统计分析所生成能耗汇总数据、能耗同比数据、能耗环比数据、单位能耗分析数据、能耗效率数据等。
2 系统功效
2.1数据采集和处理
数据采集是配电监控基础，数据采集关键由现场测控层仪表采集完成，实现远程数据当地实时显示。需要完成采集信号包含：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度EPI、远程设备运行状态等数据。
2.2数据库建立和查询
关键完成遥测量和遥信量定时采集，而且建立数据库，每隔一定时间将所采集到实时数据存入数据库中，供用户自行依据时间查询。
2.3历史数据及实时数据输出
当用户查询数据时，能够选择将报表输出为一个excel文档或直接打印以供存档。
电力监控计算机经过现场设备和通信系统提供传输通道，完成对各回路电力参数数据采集，信息经分析、处理，以报表等多个形式供值班员参考，使值班员能够便捷掌握供电系统运行情况，包含相关设备运行情况。
系统数据采集和处理
2.4运行信息和保护信息采集
系统采集来自智能测控单元装置送来参数，低压主进线、母联和出线遥测信号。包含每个回路电压、电流、有功功率 、无功功率、功率因数、频率、有功电能、无功电能和多种报警信息等。
2.5人机操作界面
系统提供简单、易用、良好用户使用界面。可根据配电所显示配电系统设备状态及对应实时运行参数。
系统软件提供功效齐全图形编辑软件，用户能够依据实际情况和以往习惯自行定多种图元图形及设备在多种状态下显示方法。
包含以下功效特征：
全图形方法编辑图形画面含有多个显示特征，用户能够很直观、方便地编辑、定位、查看相关信息和内容。
提供画面管理工具，可联想相关调用、关键画面快速调用、画面文件索引选择、事故自动调用画面。
提供多个数值显示手段，数值可用棒图显示、曲线显示，并可依据数值状态和系统状态由用户依据需要和习惯自行定义闪烁、变色及置上特殊符号方便区分包含遥测在内多种数据正常、越上限、越下限等情况。
屏幕显示：汉字液晶显示，可选择图形颜色、闪烁、动画等手段充足表示工况图及操作画面、配电系统实用参数表格、各类操作票及报表、事故及故障报警显示、测控及保护单元运行工况显示等电力运行情况；画面显示响应时间1s。
2.6统计分析、报表、打印
数据库实时和历史统计保留3年以上；
对各电气设备和系统运行参数进行汇总统计，并依据用户要求生成各类报表，包含：
n 分时、日、月、季度和年度报表；
n 各设备参数和最值统计报表；
n 全系统运行统计报表等；
n 对于事件统计、报警和数据报表，可设置为定时打印；
2.7历史统计和趋势分析
系统搜集各监测控制和管理装置实时数据并存放在一个开放式数据库中给予保留，系统可保留长时段（多年）历史统计。依据历史数据统计可进行各参数年度、月度和日改变和实时数据趋势分析，进行分类和综合比较分析，为业务步骤优化和设备设施使用优化提供依据。
趋势分析：

2.8系统安全
本系统软件设置多达几百种密码分区和密级设置，为系统管理员、工程师、值长、通常值班操作人员等提供分级密码，并对全部操作自动进行带时标事件统计，可建立良好反事故方法。
用户权限管理：

2.9故障分析和设备维护管理
系统依据带时标事件统计和波形统计可进行故障和事件成因分析；另外，系统统计开关等设备状态参数和累积寿命参数，可据此提出设备维护预告；
事件统计：

2.10其它功效
其它日常管理，如运行统计及交接班统计管理，设备运行状态、缺点、维修统计管理、规章制度等。管理功效满足用户要求，适用、方便、资源共享。多种文档能存放、检索、编辑、显示、打印。
结束语
为了节能减排工作做到精细化管理，特建设本电力监控系统，对机房楼、办公楼、自有营业厅、基站和独立传输节点机房用电情况进行管理。为实现通信基站、局站、主站能耗精细化管理，需要对局站总耗电和分项耗电进行采集，Acrel-电力监控系统是处理供配电高质量运行良好配电系统之一。
参考文件
任致程、周中编著 电力电测数字仪表原理和应用指南 中国电力出版社 .4
朱立泉 变配电系统智能管理系统分析 智能建筑电气技术 第1卷第4期
