三维设计笔记
土方计算
项目名称 漳州港古雷港区古雷作业区南3#码头项目

地形解决

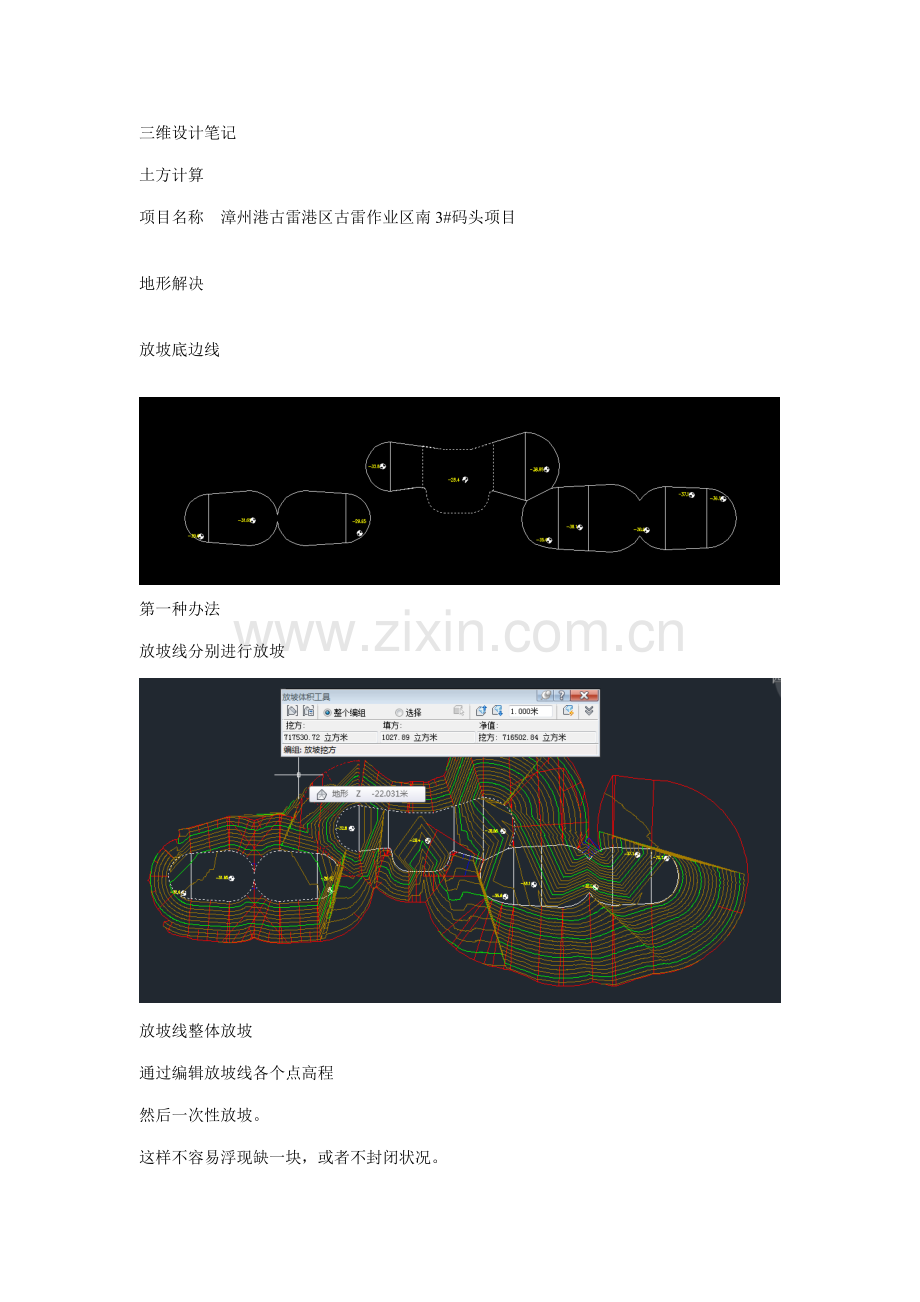

放坡底边线

第一种办法
放坡线分别进行放坡

放坡线整体放坡
通过编辑放坡线各个点高程
然后一次性放坡。
这样不容易浮现缺一块，或者不封闭状况。

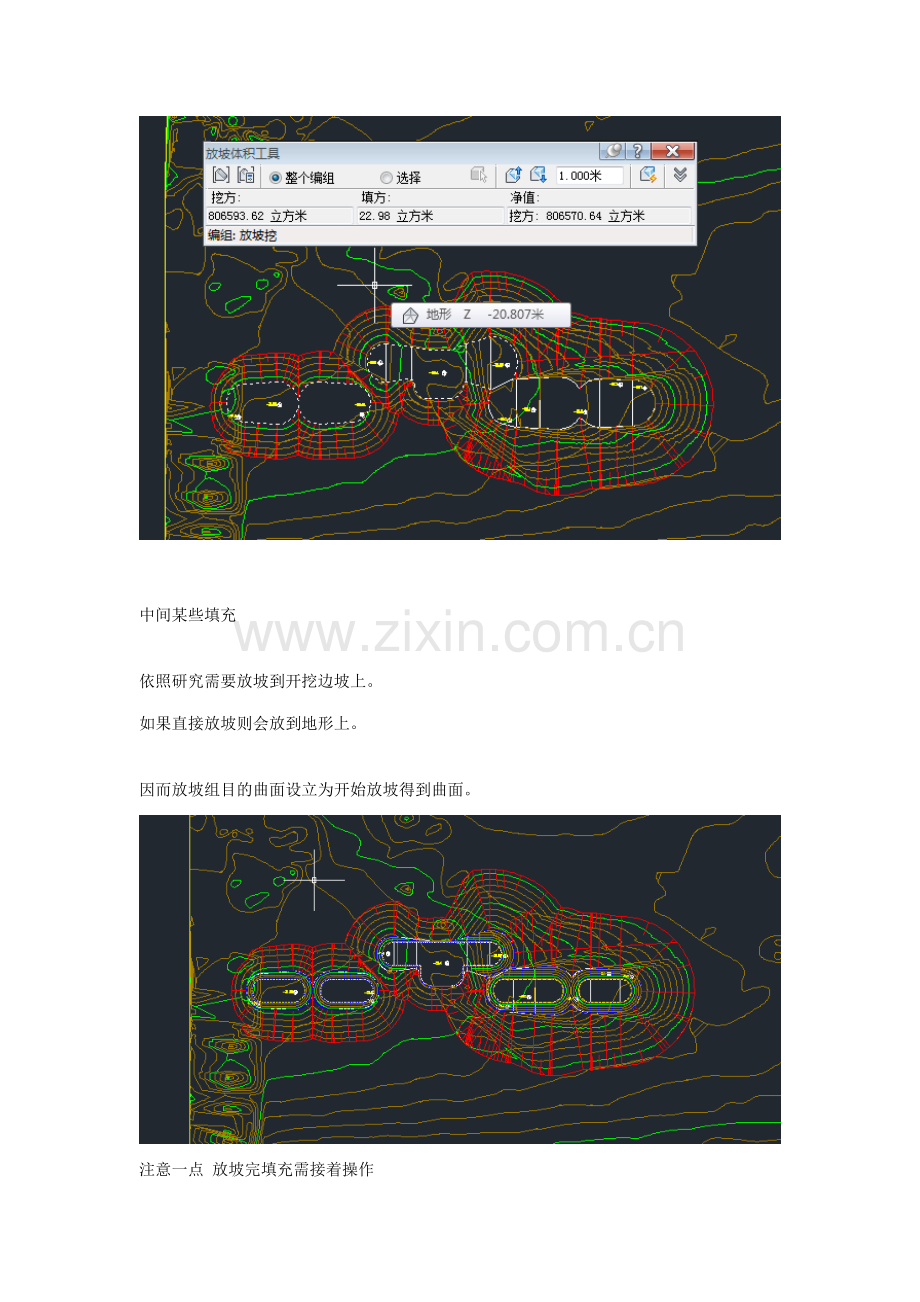

中间某些填充

依照研究需要放坡到开挖边坡上。
如果直接放坡则会放到地形上。

因而放坡组目的曲面设立为开始放坡得到曲面。

注意一点 放坡完填充需接着操作
否则就不好再填充了，这是软件问题。

台子土方量如图所示

得到基坑断面

第二次

线放中间

讲右边连接成整体再放坡
如图示+

放坡 地形不够

大场地开挖
分放坡组不容易出错 ，但是土方不好算

场地平整经验

一方面第一次操作完，保存成一种文献，生成一种总曲面，然后再做第二次场地平整。
这样不容易出错。
并且不容易死机，否则一种文献里有诸多放坡诸多道路时候 动一下，就所有要进行计算，容易死机。

此图是第二期场地平整完毕后生成总地形，然后再进行三期场地平整。

场地有道路。
填平之后再做道路。
