VDI管理平台用户基础手册.doc

VDI管理平台用户手册
VDI管理平台用户手册

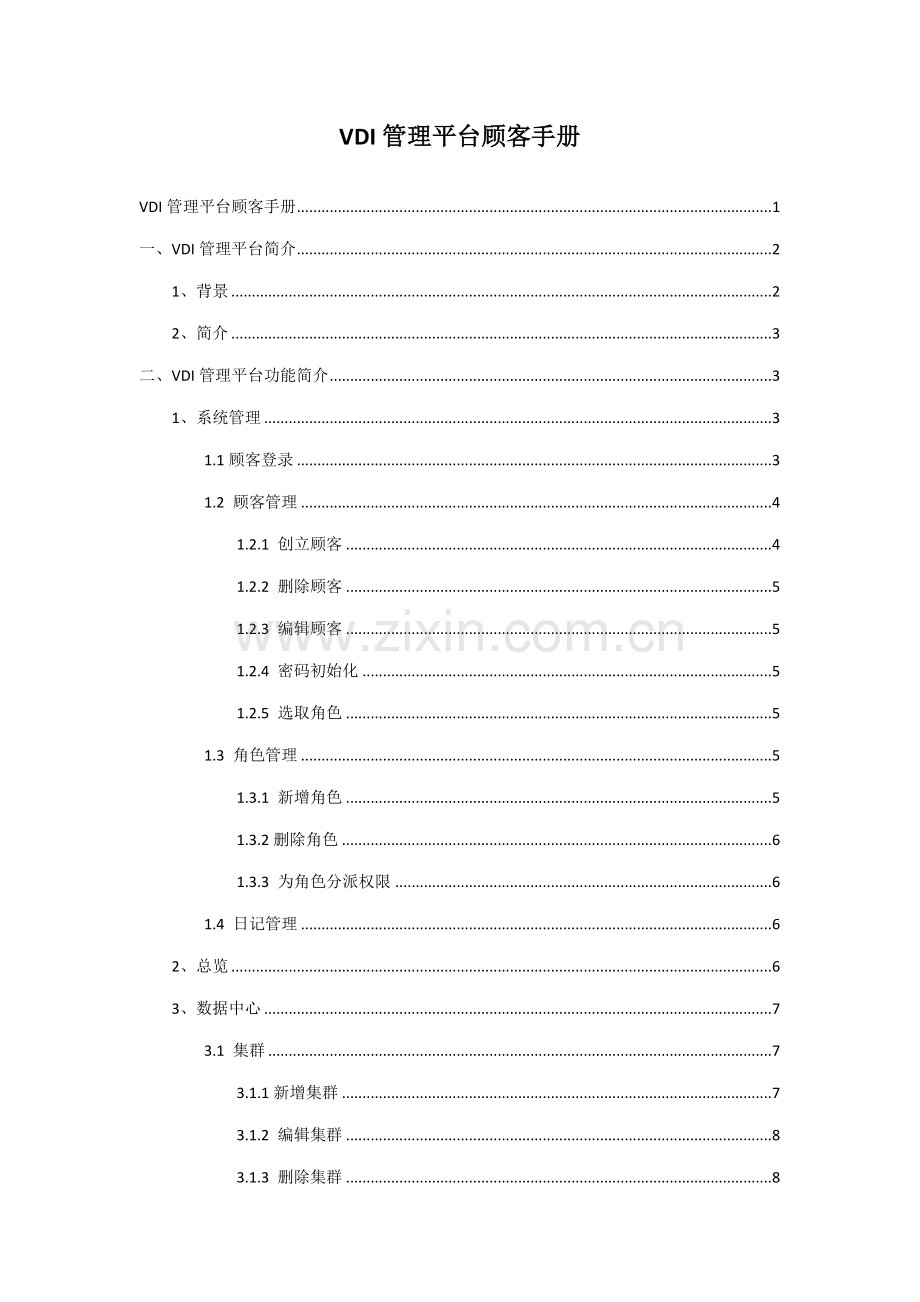

VDI管理平台顾客手册
VDI管理平台顾客手册 1
一、VDI管理平台简介 2
1、背景 2
2、简介 3
二、VDI管理平台功能简介 3
1、系统管理 3
1.1顾客登录 3
1.2 顾客管理 4
1.2.1 创立顾客 4
1.2.2 删除顾客 5
1.2.3 编辑顾客 5
1.2.4 密码初始化 5
1.2.5 选取角色 5
1.3 角色管理 5
1.3.1 新增角色 5
1.3.2删除角色 6
1.3.3 为角色分派权限 6
1.4 日记管理 6
2、总览 6
3、数据中心 7
3.1 集群 7
3.1.1新增集群 7
3.1.2 编辑集群 8
3.1.3 删除集群 8
3.2 主机 8
3.2.1 新增主机 8
3.2.2 编辑主机 9
3.23删除主机 9
3.24 主机关机 10
3.3虚拟机 10
3.3.1 创立虚拟机 10
3.3.1.1 新增虚拟机 10
3.3.1.2 批量布置虚拟机 11
3.3.1.3 删除虚拟机 12
3.3.1.4 编辑虚拟机 12
3.3.2 VDI管理平台顾客对虚拟机可以进行操作 12
3.3.2.1 启动虚拟机 12
3.3.2.2 重启虚拟机 13
3.3.2.3 关闭虚拟机 13
3.3.2.4 强行关闭虚拟机 13
3.3.2.5 挂起虚拟机 13
3.3.2.6 取消挂起虚拟机 13
3.3.2.7 克隆虚拟机 13
3.3.2.8 选取虚拟机所属顾客 13
3.3.2.9 虚拟机详情 14
1）磁盘管理 14
2）链接管理 15
3）声卡管理 15
4）显卡管理 15
5）网卡管理 16
6）光驱管理 17
3.4 虚拟机顾客 17
3.4.1 新增虚拟机顾客 17
3.4.2 编辑虚拟机顾客 18
3.4.3 删除虚拟机顾客 18
3.4.4 批量导入虚拟机顾客 18
3.4.5 导出虚拟机顾客模板 19
3.5 母盘和模板 19
3.5.1 新增母盘 19
3.5.2 编辑母盘 20
3.5.3 删除母盘 20
3.5.4 新增模板 21
3.5.5 编辑模板 21
3.5.6 删除母盘 21
3.6 导入文献 22

一、VDI管理平台简介
1、背景
桌面虚拟化作为虚拟化技术又一种迅速兴起潮流，越来越多公司开始接受桌面虚拟化技术来实现公司桌面基本架构。它通过桌面虚拟化技术在一台性能强大服务器上虚拟出若干台虚拟机（ VM ），顾客或管理员可以在该虚拟机中安装操作系统、应用程序等，管理员可以依照需要将一台或多台虚拟机分派给一种或各种顾客，而顾客桌面上不再需要布置性能强大PC，而只要布置一台安全、易管理云计算终端就可以连接到数据中心虚拟机并使用该虚拟机，通过网络把服务器端虚拟主机传播到客户端并呈现给最后顾客。而SanLogic云虚拟化桌面系统就是这样一种系统。
SanLogic云虚拟化桌面系统简称VDI， 即 Virtual Desktop Infrastructure 缩写。虚拟化桌面架构采用“集中计算，分布显示”原则，通过虚拟化技术，将所有客户端运算合为一体，在公司数据中心内进行集中解决，而桌面顾客采用瘦客户端或专用小型终端机方式，仅负责输入输出与界面显示，不参加任何计算和应用。进一步概括说，VDI 虚拟化桌面解决方案，虽然用虚拟化技术，将所有顾客桌面电脑和工作环境放入公司数据中心远程运营，而顾客通过显示屏、鼠标、键盘接入到远程系统中。
VDI（Virtual Desktop Infrastructure）管理平台是sanlogic云虚拟机化桌面系统中不可缺少一某些，大大方了顾客对服务器和虚拟机管理和运用。
2、简介
VDI管理平台采用了便于扩展轻量级架构，既适合于构建简朴虚拟机系统(例如1
台，或者3/5台物理服务器组建虚拟化)，同步对于大型平台管理，同样也保持了健壮性。固然现阶段VDI管理平台只能管理一台服务器。
VDI管理平台采用纯Web方式进行管理，将所有管理功能集中到一种统一操作界面中，构造非常清晰，便于顾客使用。

二、VDI管理平台功能简介
1、系统管理
1.1顾客登录
顾客在IE浏览器上输入（IP地址依照实际需求修改）
输入顾客名和密码，顾客名是admin 初始密码是123456

1.2 顾客管理
顾客管理重要对VDI管理平台进行权限控制。VDI管理平台采用基于角色权限控制方式，每个顾客均有分派会有一种角色，默认admin帐号拥有系统管理员权限。这些顾客只针对使用VDI管理平台。新建顾客默认是没有分派角色，需要顾客去给它分派角色
1.2.1 创立顾客
选取系统管理，点击左侧，打开系统管理下拉框，点击顾客管理，进入顾客管理界面

图1.1
点击“”，打开添加顾客对话框，输入相应参数，点击“保存”，完毕顾客创立

图1.2
1.2.2 删除顾客
选中一种顾客，点击“”，就可以删除顾客了。

图1.3选中一种顾客
1.2.3 编辑顾客
选中一种顾客，点击“”，打开编辑顾客对话框，修改有关参数，完毕后点击“保存”，完毕编辑。

图1.4
1.2.4 密码初始化
选取一种顾客，点击“”，将密码初始化。初始化之后密码为123456
1.2.5 选取角色
选取一种顾客，点击“”，打开选取角色对话框，选取某个角色，点击“拟定”，为顾客分派角色。

图1.5

1.3 角色管理
角色管理就是为相应角色分派相应权限
1.3.1 新增角色
点击“”，输入相应参数，点击“保存”，新增一种角色。新增角色过程中，点击“取消”，取消这次新增操作。

图1.6

1.3.2删除角色
选中一种角色，点击“”，删除角色。

图1.7
1.3.3 为角色分派权限
选中一种角色，双击，显示权限授权页面，为角色授权。

注意：1）新增角色已经授予了某些权限；2）权限管理中一下几种模块式开发用，暂时没关于闭，顾客无法使用：权限管理，数据字典，模块管理，图标管理，系统版本管理
举例：为角色sanlogic分派权限
点击“模块”中主机管理，在“权限”一栏中修改权限，在“成员配备”中，点击“新增”可觉得角色添加顾客

图1.8

1.4 日记管理
记录顾客对VDI管理平台操作
点击“”依照日记类型查询操作记录
点击“”依照操作时间查询操作记录
2、总览
总览界面可以显示相应集群资源使用状况，以便顾客及时依照资源使用状况，布置虚拟机
进入总览页面，选取需要查看集群，如下图所示

图2.1
3、数据中心
3.1 集群
一种数据中心中可以建立各种集群，一种集群中可以加入多台服务器。集群下面有主机，虚拟机，虚拟机顾客，模板，母盘这5大模块。
3.1.1新增集群
点击“”，新增一种集群，打开新增顾客对话框，输入相应参数，点击“保存”，完毕新增集群。

图3.1
3.1.2 编辑集群
选中一种集群，点击“”，打开编辑集群对话框，输入相应参数，点击“保存”，完毕编辑。

图3.2
3.1.3 删除集群
选中一种集群，点击“”。

图3.3
3.2 主机
顾客可以通过VDI管理平台将服务器加入集群。
3.2.1 新增主机
点击“”，新增一种主机，打开新增主机对话框，输入相应参数，点击“保存”。

图3.4
3.2.2 编辑主机
选中一种主机，点击“”，打开编辑主机对话框，修改相应参数，点击“保存”，完毕编辑。

图3.5
3.23删除主机
选中一种主机，点击“”，删除主机。
注意：删除主机时候需要删除在该主机上所有虚拟机。
3.24 主机关机
选中一种主机，点击“”，关闭主机。
3.3虚拟机
顾客可以再VDI管理平台上创立、删除虚拟机。VDI管理平台可以兼容不同操作系统，除了支持老式Windows XP,Windows 7,Windows server ，Windows Server 等Windows操作系统之外，还支持linux操作系统。从而使得虚拟机可以适应绝大多数主流操作系统，做到与PC一致兼容性。
3.3.1 创立虚拟机
创立虚拟机有三种模式：通过光驱创立，模板创立，母盘创立
母盘创立是一种较好模式。通过同一母盘创立虚拟机，她们之间相似某些都来自母盘，这些虚拟机共享了同一种母虚拟硬盘。这种方式有两个长处：1）节约虚拟机磁盘空间，可以在有限存储空间中创立更多虚拟机；2）可以迅速创立各种虚拟机，通过差分创立虚拟机，不需要再安装操作系统，直接就可以用了。
VDI管理平台尚有批量创立虚拟机功能。顾客可以依照需求通过一次操作创立多台虚拟机，这个功能大大减少了顾客工作量。
3.3.1.1 新增虚拟机
点击“”，新增一种虚拟机，打开新增虚拟机对话框，输入相应参数，选取添加虚拟机方式，选取母盘或者模板创立），点击“保存”，完毕虚拟机创立。
虚拟机参数阐明：
添加虚拟机方式： 1）镜像文献（选取镜像文献创立需要上传安装镜像（见3.6））
2）母盘（选取母盘创立需要先创立母盘（见3.5））
3）模板（选取模板创立需要先创立模板（见3.5））
系统盘驱动模式： 1）ide
2) virtio(virtio读写性能比ide更好某些，但是在安装Windows操作系统时候，Windows安装文献时无法辨认virtio驱动，建议先用ide安装Windows操作系统，安装完毕后再操作系统内部安装驱动，安装完毕后再将磁盘驱动修改为virtio模式)

注意：1、一定要先选取主机，然后再选取创立方式
2、使用光驱安装完虚拟机后，冲虚拟机内部重新启动时，会仍旧重光驱启动，在进入启动页面前，可以按下F12，更改启动方式。这种更改启动方式是暂时。想要永久更改启动方式，需要编辑虚拟机，将“启动方式”，从光驱启动修改为硬盘启动。

图3.6
3.3.1.2 批量布置虚拟机
点击“”，打开批量布置虚拟机对话框。填写相应参数，点击“保存”。
批量布置虚拟机时命名规则：顾客给虚拟机命名前缀，系统会自动在前缀后边添加编号。例如说Win701 Win702 Win703 蓝色某些是前缀需要顾客填写，红色某些是编号，系统自动添加

图3.7
3.3.1.3 删除虚拟机
选中一种虚拟机，点击“”。
3.3.1.4 编辑虚拟机
选中一种虚拟机，点击“”，打开编辑虚拟机对话框，修改完相应参数，点击“保存”。

图3.8
3.3.1.5 为虚拟机安装驱动
Windows操作系统：
虚拟机没有光驱设备，就需要添加一种光驱设备，在光驱设备中添加镜像文献windows-guest-tools.iso（细节见3.3.2.9）。
虚拟机中有光驱设备，就编辑光驱，将镜像文献修改为windows-guest-tools.iso。（细节见3.3.2.9）
保证虚拟机启动时不会从光驱启动，然后启动虚拟机，进入虚拟机操作系统，打开光驱，运营光驱中文献spice-guest-tools-0.74.exe

图3.9
Linux 操作系统:
在操作系统内安装acpid组件
Centos :yum install acpid
Ubuntu:apt-get install acpid

3.3.2 VDI管理平台顾客对虚拟机可以进行操作
VDI管理平台顾客可以对虚拟机进行关机，开机，强制关机（和物理机关闭电源办法类似），克隆，挂起等操作
VDI管理平台顾客，也可以对虚拟机某些配备，例如说内存，cup，磁盘驱动，连接方式，网卡驱动，声卡驱动，显卡驱动等信息进行更改，十分灵活。虚拟机连接方式当前有两种VNC和spice，顾客可以依照需要选取和恰当连接方式去连接虚拟机。如果使用是sanlogic终端去连接虚拟机，那么一定要选取spice这种连接方式。
3.3.2.1 启动虚拟机
选中一种虚拟机，点击“”，启动虚拟机。
3.3.2.2 重启虚拟机
选中一种虚拟机，点击“”，重启虚拟机。
3.3.2.3 关闭虚拟机
选中一种虚拟机，点击“”，通过操作系统内部去关闭虚拟机。
3.3.2.4 强行关闭虚拟机
选中一种虚拟机，点击“”，通过断开电源方式去关闭虚拟机
3.3.2.5 挂起虚拟机
选中一种虚拟机，点击“”，暂停虚拟机。
3.3.2.6 取消挂起虚拟机
选中一种虚拟机，点击“”，从暂停状态恢复到运营状态。
3.3.2.7 克隆虚拟机
选中一种虚拟机，点击“”。
3.3.2.8 选取虚拟机所属顾客
选中一种虚拟机，点击“”，打开虚拟机所属顾客对话框，勾选需要分派到顾客点击“保存”，虚拟机顾客分派。

图3.10
3.3.2.9 虚拟机详情
双击一种虚拟机，打开虚拟机详情界面。

图3.11
1）磁盘管理
新增磁盘：点击“”，打开新增磁盘对话框，输入相应参数后，点击“保存”。

图3.12
编辑磁盘：选中一种磁盘，点击“”，打开编辑磁盘对话框，修改相应参数后，点击“保存”。

图3.13
删除磁盘：选中一种磁盘，点击“”，删除虚拟机磁盘。
阐明：磁盘格式有两种，精简磁盘配备和完全预分派。精简磁盘配备意思是，如果创立了一种10G精简磁盘，但是里面什么东西都没有放，那么系统中这个磁盘大小也基本为0，在磁盘了放了多少东西，这个磁盘就有多大，但是磁盘中东西不能超过10G；完全预分派意思是，如果创立了一种10G磁盘，里面什么东西都没有放，系统中这个磁盘大小也是10G。
建议：添加磁盘时候使用精简磁盘配备，这种方式比较节约空间，并且创立时候所需时间比较少，更为快捷某些。
注意：同一种磁盘驱动模式磁盘不能超过4个（涉及系统盘和光驱，光驱也是作为一种磁盘方式存在）
2）链接管理
编辑链接：选中一种链接，点击“”，打开编辑链接对话框

图3.14
阐明：链接类型有两种，VNC和spice。使用sanlogic客户端连接虚拟机时候，请选取spice类型，否则sanlogic客户端无法连接虚拟机。
3）声卡管理
选中一种声卡，声点击“”，选取相应声卡类型。

图3.15
点击“”。
4）显卡管理
新增显卡，点击“”，打开新增显卡对话框，输入相应参数，点击“保存”。

图3.16
编辑显卡，选中一种显卡，点击“”，打开编辑显卡对话框，修改相应参数后，点击“保存”。

图3.17
删除显卡，选中一种显卡，点击“”，删除虚拟机显卡。
阐明：显卡类型中qxl显卡，性能最佳。
5）网卡管理
新增网卡，点击“”，打开新增网卡对话框

图3.18
编辑网卡，选中一种网卡，点击“”，打开编辑网卡对话框

图3.19
删除网卡，选中一种网卡，点击“”，删除虚拟机网卡
6）光驱管理
当虚拟机中没有光驱设备时可以添加一种光驱设备，点击“”，打开新增光驱对话框，输入相应参数，点击保存。

图3.20
注意：只能有一种光驱，无法继续添加，也无法删除
选中一种光驱，点击“”，打开编辑光驱对话框

图3.21
3.4 虚拟机顾客
虚拟机顾客是顾客使用虚拟机时凭证，是专门针对虚拟机和VDI管理平台顾客没关于系。一种顾客可以使用各种虚拟机，一种虚拟机只能有一种顾客。顾客还可以通过导入虚拟机顾客模板，批量创立虚拟机顾客。
3.4.1 新增虚拟机顾客
点击“”，新增一种虚拟机顾客，打开新增虚拟机顾客对话框，输入相应参数，点击“保存”。

图3.22
3.4.2 编辑虚拟机顾客
选中一种虚拟机顾客，点击“”，打开编辑虚拟机顾客对话框，修改相应参数后，点击“保存”

图3.23
3.4.3 删除虚拟机顾客
选中一种虚拟机顾客，点击“”。
3.4.4 批量导入虚拟机顾客
点击“”打开批量导入对话框，点击“添加文献”，添加相应Excel文献后，点击“开始导入”，完毕批量顾客导入。
注意：添加Excel文献名称和格式必要和导出虚拟机顾客模板相一致。

图3.24
3.4.5 导出虚拟机顾客模板
选中相应虚拟机顾客，点击“”，生成Excel文献，根据文献中例子，添加需要导入顾客名和密码。
3.5 母盘和模板
VDI管理平台上顾客可以创立母盘和模板。创立母盘和模板方式有两种。一种是一既有虚拟机为目的，创立母盘和模板，另一种方式就是从外部导入一种虚拟机磁盘（固然磁盘中已经安装了一种可以使用操作系统），以这个虚拟机磁盘为目的创立虚拟机。
3.5.1 新增母盘
点击“”，新增一种母盘，打开新增母盘对话框。输入相应参数，母盘镜像文献名，其实就是虚拟机Image文献名称，如果生产模式是内部，那么镜像文献名和虚拟机名同样，加一种名为img后缀就可以了，如果是外部导入，那么镜像文献名就是导入虚拟机Image文献名称。
阐明：生成模式分为内部和外部导入，内部就是指虚拟机Image文献在VDI管理系统中已有虚拟机在使用了，外部导入是指虚拟机Image文献是通过某种方式从外部导入（见3.6），VDI管理系统中没有任何一种虚拟机在使用该Image文献。
注意：生成母盘模板Image文献必要是虚拟机系统盘，这个系统盘必要是独立，和任何其她虚拟机系统盘没有任何关联。

图3.25
3.5.2 编辑母盘
选中一种母盘，点击“”，打开编辑母盘对话框，修改相应参数，点击“保存”。

图3.26
3.5.3 删除母盘
选中一种母盘，点击“”，删除母盘时候要拟定系统中没有任何虚拟机在使用该母盘。
3.5.4 新增模板
点击“”，新增一种模板，打开新增模板对话框，输入相应参数，点击“保存”。

图3.27
3.5.5 编辑模板
选中一种模板，点击“”，打开编辑模板对话框，修改相应参数，点击“保存”

图3.28
3.5.6 删除模板
选中一种模板，点击“”
3.6 导入文献
导入文献通过,FTP导入。导入文献内容涉及iso文献和虚拟机Image文献。
任意一种ftp客户端输入顾客名和密码就可以使用ftp导入功能
导入iso文献顾客名和密码都是iso_uploader
导入虚拟机Image文献顾客名和密码都是img_uploader
顾客只能顾客上传文献功能，没有删除或者覆盖文献功能。
注意：导入虚拟机Image格式必要是raw、qcow2、qed。Vmdk等格式，VDI管理平台暂时无法辨认。
