110kV变电站室外10kV母线桥改造专项方案.doc

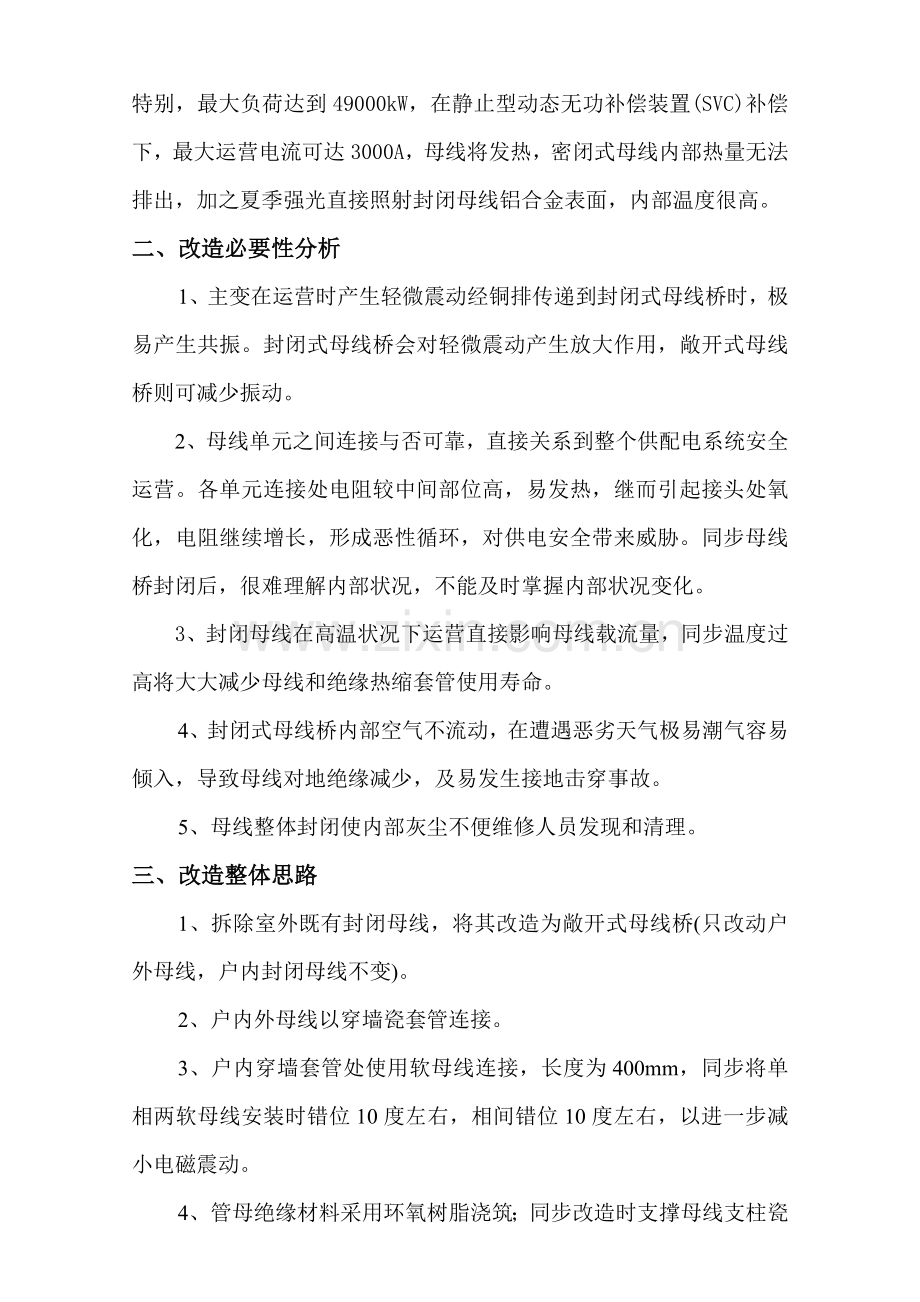

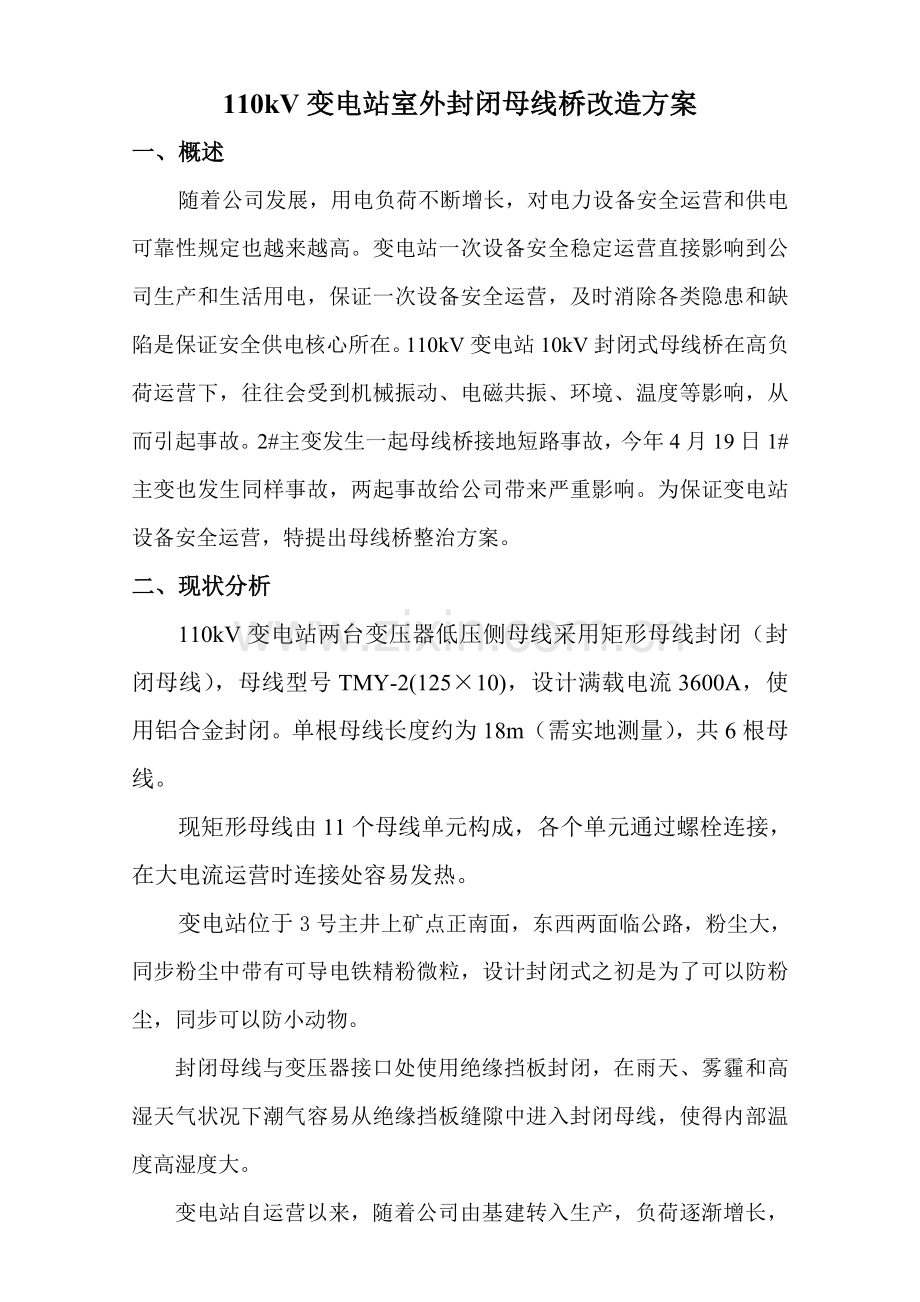

110kV变电站室外封闭母线桥改造方案一、概述随着公司发展，用电负荷不断增长，对电力设备安全运营和供电可靠性规定也越来越高。变电站一次设备安全稳定运营直接影响到公司生产和生活用电，保证一次设备安全运营，及时消除各类隐患和缺陷是保证安全供电核心所在。110kV变电站10kV封闭式母线桥在高负荷运营下，往往会受到机械振动、电磁共振、环境、温度等影响，从而引起事故。2#主变发生一起母线桥接地短路事故，今年4月19日1#主变也发生同样事故，两起事故给公司带来严重影响。为保证变电站设备安全运营，特提出母线桥整治方案。二、现状分析110kV变电站两台变压器低压侧母线采用矩形母线封闭（封闭母线），母线型号TMY-2(12510)，设计满载电流3600A，使用铝合金封闭。单根母线长度约为18m（需实地测量），共6根母线。现矩形母线由11个母线单元构成，各个单元通过螺栓连接，在大电流运营时连接处容易发热。变电站位于3号主井上矿点正南面，东西两面临公路，粉尘大，同步粉尘中带有可导电铁精粉微粒，设计封闭式之初是为了可以防粉尘，同步可以防小动物。封闭母线与变压器接口处使用绝缘挡板封闭，在雨天、雾霾和高湿天气状况下潮气容易从绝缘挡板缝隙中进入封闭母线，使得内部温度高湿度大。变电站自运营以来，随着公司由基建转入生产，负荷逐渐增长，特别，最大负荷达到49000kW，在静止型动态无功补偿装置(SVC)补偿下，最大运营电流可达3000A，母线将发热，密闭式母线内部热量无法排出，加之夏季强光直接照射封闭母线铝合金表面，内部温度很高。二、改造必要性分析1、主变在运营时产生轻微震动经铜排传递到封闭式母线桥时，极易产生共振。封闭式母线桥会对轻微震动产生放大作用，敞开式母线桥则可减少振动。2、母线单元之间连接与否可靠，直接关系到整个供配电系统安全运营。各单元连接处电阻较中间部位高，易发热，继而引起接头处氧化，电阻继续增长，形成恶性循环，对供电安全带来威胁。同步母线桥封闭后，很难理解内部状况，不能及时掌握内部状况变化。3、封闭母线在高温状况下运营直接影响母线载流量，同步温度过高将大大减少母线和绝缘热缩套管使用寿命。4、封闭式母线桥内部空气不流动，在遭遇恶劣天气极易潮气容易倾入，导致母线对地绝缘减少，及易发生接地击穿事故。5、母线整体封闭使内部灰尘不便维修人员发现和清理。三、改造整体思路1、拆除室外既有封闭母线，将其改造为敞开式母线桥(只改动户外母线，户内封闭母线不变)。2、户内外母线以穿墙瓷套管连接。3、户内穿墙套管处使用软母线连接，长度为400mm，同步将单相两软母线安装时错位10度左右，相间错位10度左右，以进一步减小电磁震动。4、管母绝缘材料采用环氧树脂浇筑；同步改造时支撑母线支柱瓷瓶选用电压级别为35kV防污型瓷瓶。5、敞开式母线桥所有连接处两侧各增长1到2个增爬群，以减少爬电距离。6、母线改造尽量运用原有基本支架，减少工程量和工程难度。7、对2#主变在停运期间提前改造完毕，为1#主变改造做准备。8、合理安排好1#主变改造时间，在最短时间完毕改造投入使用。图1 改造前封闭母线 图2 改造后效果图四、改造方案当前变压器10kV出口所使用母线有管型绝缘母线、矩形母线等。全国范畴内大容量变压器10kV出口大某些采用是管型绝缘母线(相称于空心电缆)和矩形母线，两种母线特点如下：矩形母线为老式老站使用，载流量较大，使用普通热缩套管，绝缘性能差，散热较差，抗电气震动差，连接单元多等缺陷。而复合绝缘管型母线有矩形敞开式母线不具备长处。 具备载流量大，超强散热能力，主导体为空芯铜管，电流分布均匀，最高额定电流可达1A。 集肤效应低、功率损耗小。 容许应力大、机械强度高，管型母线为矩形母线4倍，单条母线跨距最长可达8米，无需中间连接或连接很少。 电气绝缘性能强，主绝缘材料采用有“绝缘之王”美誉聚四氟乙烯定向薄膜，可在-200-+250范畴保持正常绝缘性能。 管型母线电缆导体内部无凝露，无相间接地短路因素，一次安装终身免维护。综上可以看出绝缘管型母线在性能上具备绝对优势，且矩形敞开式母线桥和复合绝缘管型母线桥在施工方案上也有很大区别，矩形敞开式母线桥安装复杂，而复合绝缘管型母线安装较为简朴，如下为两个安装方案对比。方案一：矩形敞开式母线桥方案1、拆除既有封闭母线。2、改造既有母线桥桥架（支柱瓷瓶多）。3、安装穿墙套管2套和36组支撑瓷瓶。4、连接3相66块母线单元，两台变压器共计132块，使用480条螺栓连接（主变10kV侧使用双排，TMY-2(12510)，单相单排由11各单元构成，单元间使用4条螺栓连接）。5、连接变压器和室内封闭母线。6、绝缘性能测试。7、投运使用。 方案二：复合绝缘管型母线桥方案1、拆除既有封闭母线。2、运用既有母线桥桥架稍加改动（支柱瓷瓶少）。3、安装穿墙套管2套和8组支撑瓷瓶。4、管母线无中间接头，整体直接安装，无需连接。6、连接变压器和室内封闭母线。7、绝缘性能测试。8、投运使用。表1 管型绝缘母线与矩形母线施工状况对照表110kV站现运营封闭母线矩形母线（方案一）管型绝缘母线（方案二）安装时间5天3天影响生产时间2天不影响对公司产量影响吨精粉产量运用检修时间不影响产量对公司产值影响减少170万产值不影响表2 管型绝缘母线与矩形母线技术性能对照表110kV站现运营封闭母线矩形母线（方案一）管型绝缘母线（方案二）载流量较大较大大绝缘性能弱弱强机械强度普通较高很高散热性能很差普通好损耗高高低抗电气震动弱弱很强抗环境干扰弱弱强接头数量1201200空间规定大小安装跨距跨距小，需桥架跨距大，6-8米安装难度复杂、不易安装简朴、机动、灵活方案一和方案二对比： 管型绝缘母线绝缘性能、机械强度、散热性能、抗电气震动和抗环境干扰等技术性能上具备绝对优势。通过以上对比分析，长远发展看改导致管型绝缘母线桥较为实际。五、结论通过对110kV变电站现状分析，变电站在封闭母线下长期运营存在隐患，和两起事故就是典型例子，其危害性之大直接影响全公司井下排水、通风安全，对公司生产任务完毕也导致直接影响。因此110kV变电站10kV室外封闭母线桥改造已势在必行。综合各项对比和分析，改造应采用管型绝缘母线桥（方案二，绝缘材料采用环氧树脂浇筑）。安徽开发矿业提高动力部 .6.28
