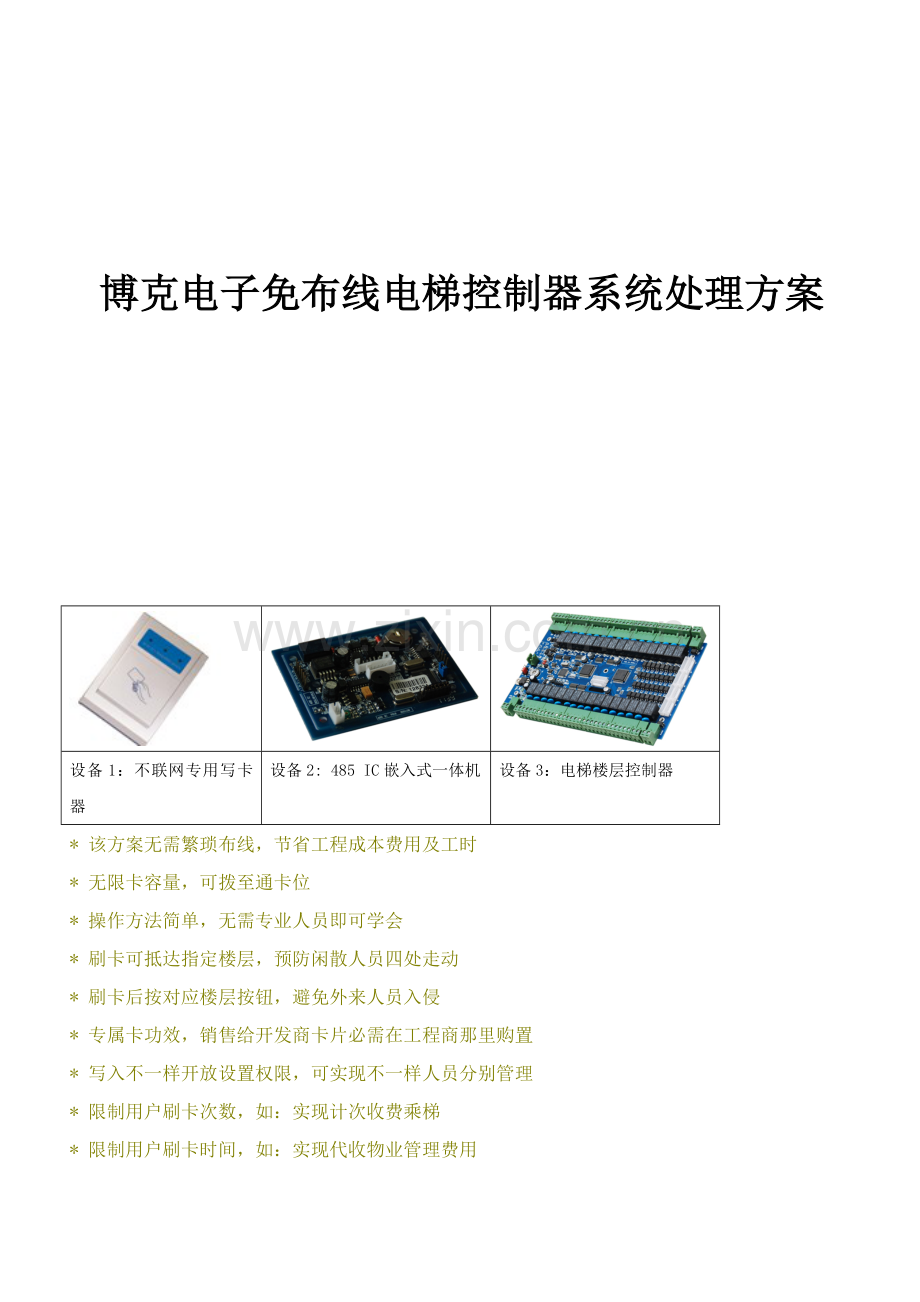

博克电子免布线电梯控制器系统处理方案

设备1：不联网专用写卡器
设备2: 485 IC嵌入式一体机
设备3：电梯楼层控制器
* 该方案无需繁琐布线，节省工程成本费用及工时
* 无限卡容量，可拨至通卡位
* 操作方法简单，无需专业人员即可学会
* 刷卡可抵达指定楼层，预防闲散人员四处走动
* 刷卡后按对应楼层按钮，避免外来人员入侵
* 专属卡功效，销售给开发商卡片必需在工程商那里购置
* 写入不一样开放设置权限，可实现不一样人员分别管理
* 限制用户刷卡次数，如：实现计次收费乘梯
* 限制用户刷卡时间，如：实现代收物业管理费用

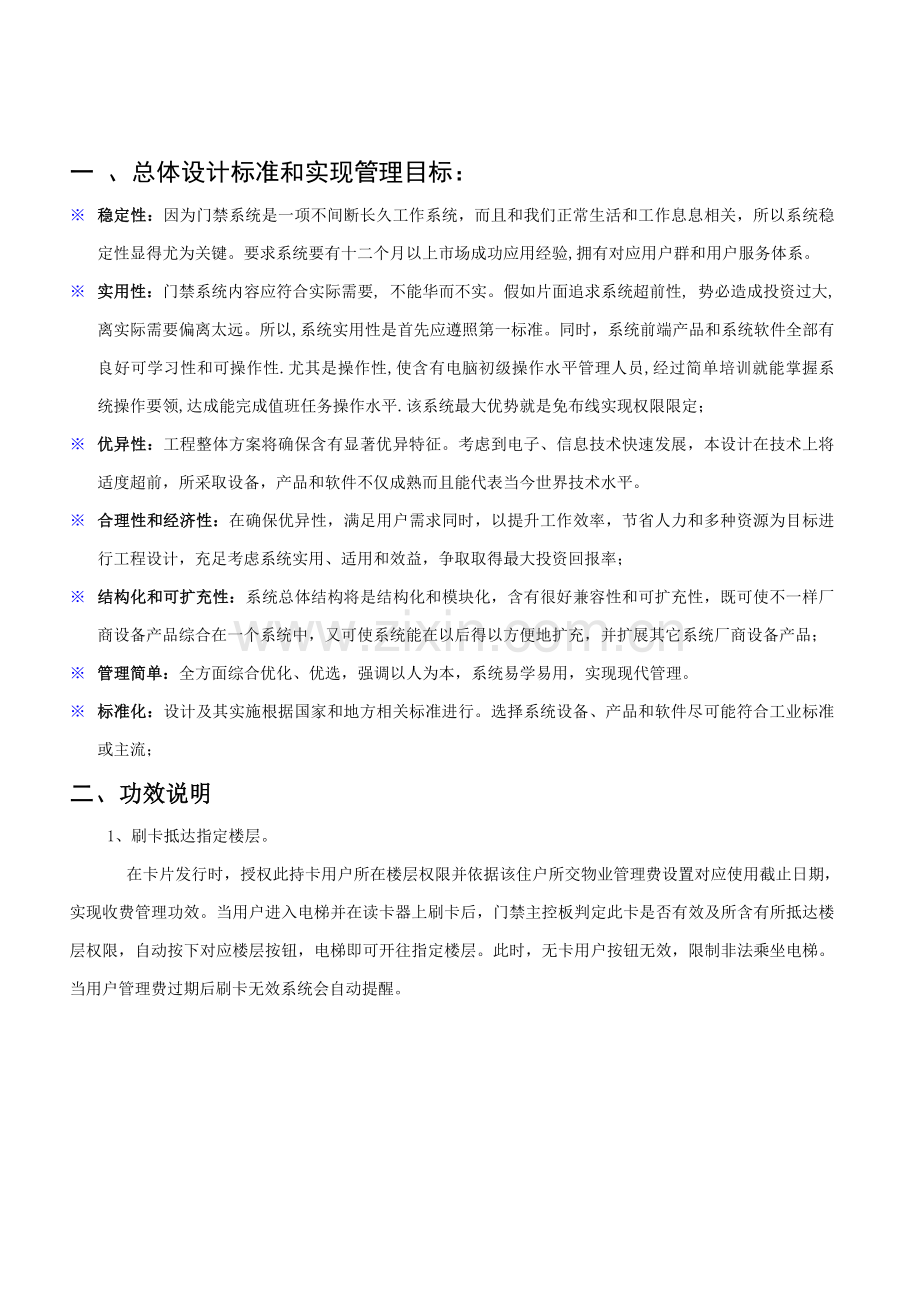

一 、总体设计标准和实现管理目标：
※ 稳定性：因为门禁系统是一项不间断长久工作系统，而且和我们正常生活和工作息息相关，所以系统稳定性显得尤为关键。要求系统要有十二个月以上市场成功应用经验,拥有对应用户群和用户服务体系。
※ 实用性：门禁系统内容应符合实际需要, 不能华而不实。假如片面追求系统超前性, 势必造成投资过大,离实际需要偏离太远。所以, 系统实用性是首先应遵照第一标准。同时，系统前端产品和系统软件全部有良好可学习性和可操作性.尤其是操作性,使含有电脑初级操作水平管理人员,经过简单培训就能掌握系统操作要领,达成能完成值班任务操作水平.该系统最大优势就是免布线实现权限限定；
※ 优异性：工程整体方案将确保含有显著优异特征。考虑到电子、信息技术快速发展，本设计在技术上将适度超前，所采取设备，产品和软件不仅成熟而且能代表当今世界技术水平。
※ 合理性和经济性：在确保优异性，满足用户需求同时，以提升工作效率，节省人力和多种资源为目标进行工程设计，充足考虑系统实用、适用和效益，争取取得最大投资回报率；
※ 结构化和可扩充性：系统总体结构将是结构化和模块化，含有很好兼容性和可扩充性，既可使不一样厂商设备产品综合在一个系统中，又可使系统能在以后得以方便地扩充，并扩展其它系统厂商设备产品；
※ 管理简单：全方面综合优化、优选，强调以人为本，系统易学易用，实现现代管理。
※ 标准化：设计及其实施根据国家和地方相关标准进行。选择系统设备、产品和软件尽可能符合工业标准或主流；
二、功效说明
1、刷卡抵达指定楼层。
在卡片发行时，授权此持卡用户所在楼层权限并依据该住户所交物业管理费设置对应使用截止日期，实现收费管理功效。当用户进入电梯并在读卡器上刷卡后，门禁主控板判定此卡是否有效及所含有所抵达楼层权限，自动按下对应楼层按钮，电梯即可开往指定楼层。此时，无卡用户按钮无效，限制非法乘坐电梯。当用户管理费过期后刷卡无效系统会自动提醒。

2、管理卡设置
依据管理需要能够设置一张管理卡能够抵达任一楼层

3、和IC不联网门禁统一管理
不联网IC卡授权软件能够实现IC不联网门禁和电梯门禁同时管理。电梯一层和地下车辆层能够设置为公共层，对有地下车库住户能够授权住户层和地下车库和住宅楼单元间之间门禁权限（地下车库和住宅楼单元间之间安装一个单门门禁）。

三、 IC不联网电梯楼层控制硬件操作步骤:
1;根据IC不联网控制器手册介绍接线方法，先连接好一套485 IC不联网门禁控制系统，并进行发卡授权（将IC不联网门禁控制器上拨码开关中2号引脚调整为ON）
2；将电梯楼层控制器通上电源，将电梯控制器上485通讯端子和IC 不联网门禁控制器上485通讯端子进行连接（注：不可将通讯线正负极接反，以免串线造成通讯不良），并依次连接上相关设备。
3；打开不联网IC授权管理系统软件，在控制器列表内点选电梯控制器，并设置电梯控制器参数
4；上述操作完成后，点选权限管理列表，并点选电梯控制器选项，建立一个有效权限，
5；点选发卡器列表，使用母卡给对应控制器授权，对要进行授权用户卡放到发卡器上，点选制作专属卡
6；在卡片管理列表，新增加一个用户卡并设置好相关参数，在权限选项框内点选应给该用户卡权限，点选电梯控制器栏目并勾选该控制器，然后对该用户卡设置对应楼层位置（点选后楼层显示框是绿色，表示选中该楼层）；点击空白卡片注册，并选中对应电梯控制器，写入权限
7；假如想重新设置某张用户卡楼层权限，可将母卡放入发卡器上对对应控制器授权，然后在卡片管理列表内点选该用户卡新设置楼层权限（点选后楼层显示框是绿色，表示选中该楼层），并选中该电梯楼层控制器，点选写入权限。

四、IC不联网电梯楼层控制器和轿厢楼层按键接线说明：
电梯和轿箱楼层按层接线图:

原理说明：
该种接法无需楼控扩展板时，可控制器32层电梯,接3个扩展板时最多能够控制128层电梯。
刷卡前SK1-SKN全部断开，楼层按键AJ1――AJN无效。
经过刷卡后，IC卡控制板1路开关输出动作，对应楼层按键有效。

原理说明：
外接扩展板时,一个主板外接一个扩展板时能够控制32层,接3个扩展板时能够128层
刷单层卡时，只控制SK-A闭合，则无需按AJ键，直接登记，开启电梯。
刷多层卡时，只控制SK-B闭合，则再按AJ键后，才能开启电梯。

五、 软件操作既发卡操作步骤
1． 打开操作管理界面，并勾选USB发卡器（红色标识处）

2. 鼠标点选控制器列表界面

打开“电梯控制器列表”，编辑一个电梯控制器参数（名称、序列号、机号）

3.鼠标点击权限管理界面

鼠标右键点击选择“增加权限”（右键后有增加权限、修改权限、删除选项），图所表示，填写权限名称，设置次权限下用户卡片使用期，勾选“电梯控制器”，在电梯控制器选项下面会有对应开放楼层权限，鼠标双击该楼层变为绿色，表示该楼层权限被打开，卡片使用期权限（指用户使用卡片使用期限，可用来作为消费或代收物业管理费）

4. 鼠标点选母卡管理界面（将要制作成母卡IC卡放置于写卡器上）

注册卡扇区默认是4，但系统调用可能会用到4和5扇区（修改扇区方法，在安装文件目录下，有个ICConfig 配置设置，使用写字板打开此文件，可修改系统扇区号，累计16个扇区），授权密码默认为小写数字888888，在制作母卡之前，一定要记住制作母卡时候所使用密码；完成上述操作步骤后，点击“制作授权卡（母卡）”，听到写卡器发出滴滴两声，且母卡管理界面NUM输出为蓝色进度条处显示：操作成功，表示母卡制作完成；将只做好母卡在IC一体机上（务必需检验一体机机号设置在63号机）刷卡授权，听到一声长滴，表示母卡授权成功。
1. 点选发卡器界面（制作成功母卡放回到写卡器上，对写卡器授权）

母卡对IC一体机授权成功后，再放回到写卡器上，点选“发卡器授权”，写卡器发出“滴滴”两声，发卡器操作界面NUM输出蓝色进度条处显示：操作成功；把母卡从写卡器上拿开，并放上一张新用户IC卡，点击“制作专属卡”（制作专属卡后，再将卡片出售给甲方，若后期甲方期望增加用户卡片，则必需在持有写卡器人员那里购置），写卡器发出“滴滴”两声，发卡器操作界面NUM输出蓝色进度条显示：操作成功；
2. 点选卡片管理界面（确定需要注册用户卡片放置在写卡器感应区内）

打开“卡片授权界面”，在左侧操作框内右键点击“增加卡片”，弹出卡片编辑界面，输入对应人员姓名，读取卡号，选择持卡人员权限等级，编辑完成后点选确定；在卡片管理界面右侧点选权限设置下拉表（单独设置是指在“卡片管理”界面下对对应人员设置开放对应楼层权限，若是选择权限管理界面中制作好权限，则在卡片管理界面下无法设置开放楼层权限），选择对应权限；选择对应使用期设置（使用期设置以操作电脑日期和时间为准）；若需要设置次数功效，则勾选“启用次数功效”，并设置对应次数；然后勾选电梯控制器中权限，在电梯控制器选项下面会有对应开放楼层权限，鼠标双击该楼层变为绿色，表示该楼层权限被打开；设置完成后，点选空白卡片注册，写卡器发出“滴滴”两声，UNM进度条显示：操作成功，然后点击写入权限，写卡器发出“滴滴”两声，UNM进度条显示操作成功，表示该用户卡制作完成。
7 试机。将IC一体机设置到“控制器列表”中所设置机号位置，检验和电梯楼层控制器之间连接是否正常，将制作好用户卡到IC一体机上刷卡开门，IC一体机会发出“滴滴”两声，继电器响动，电锁被打开。
8 。黑名单功效

a.把母卡放在发卡器上，单击发卡器授权，提醒成功。
b.拿开母卡，在发卡器上面放上用来装载黑名单注册卡。
c.打开卡片管理界面，选择需要加入黑名单卡，单击右键实施设置黑名单。
d.打开"黑名单管理"界面，选择最多5个黑名单卡号，单击登记黑名单到卡片。
e.装有黑名单卡到每个控制器上刷卡，有声音提醒即可。

9 拨码对位设置表
机号
编码
机号
编码
机号
编码
机号
编码
1
1
20
35
40
46
60
3456
2
2
21
135
41
146
61
13456
3
12
22
235
42
246
62
23456
4
3
23
1235
43
1246
63
123456
5
13
24
45
44
346
64
7
6
23
25
145
45
1346
65
17
7
123
26
245
46
2346
66
27
8
4
27
1245
47
12346
67
127
9
14
28
345
48
56
68
37
10
24
29
1345
49
156
69
137
11
124
30
2345
50
256
70
237
12
34
31
12345
51
1256
71
1237
13
134
32
6
52
356
72
47
14
234
33
16
53
1356
73
147
15
1234
34
26
54
2356
74
247
16
5
35
126
55
12356
75
1247
17
15
36
36
56
456
76
347
18
25
37
136
57
1456
77
1347
19
125
38
236
58
2456
78
2347

39
1236
59
12456
79
12347
机号
编码
机号
编码
机号
编码
80
57
100
367
120
4567
81
157
101
1367
121
14567
82
257
102
23467
122
24567
83
1257
103
12367
123
124567
84
357
104
467
124
34567
85
1357
105
1467
125
134567
86
2357
106
2467
126
234567
87
12357
107
12467
127
1234567
88
457
108
3457

89
1457
109
13467

90
2457
110
23467

91
12457
111
123467

92
3457
112
567

93
13457
113
1567

94
23457
114
2567

95
123457
115
12567

96
67
116
3567

97
167
117
13567

98
267
118
23567

99
1267
119
123567
