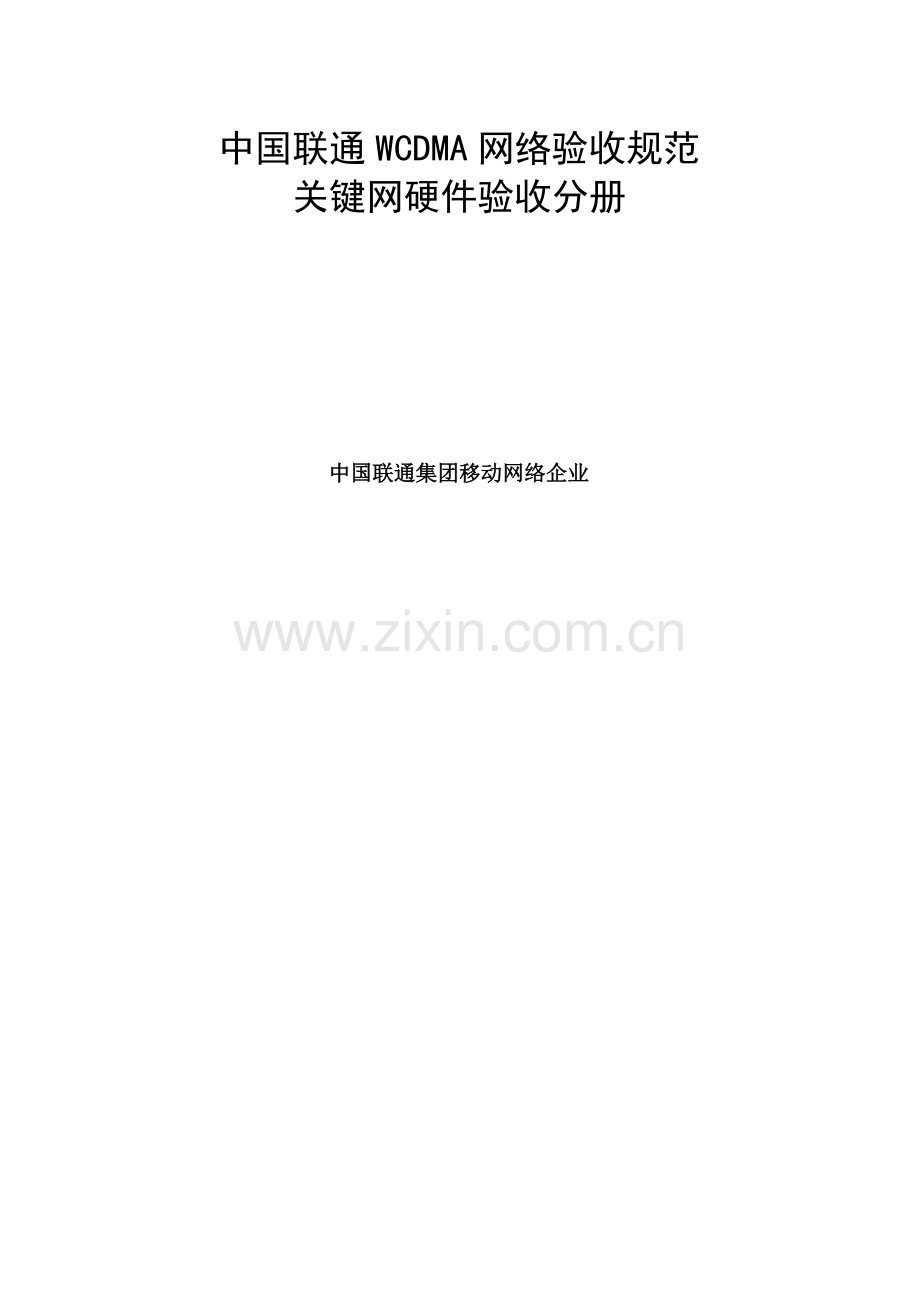

中国联通WCDMA网络验收规范
关键网硬件验收分册

中国联通集团移动网络企业

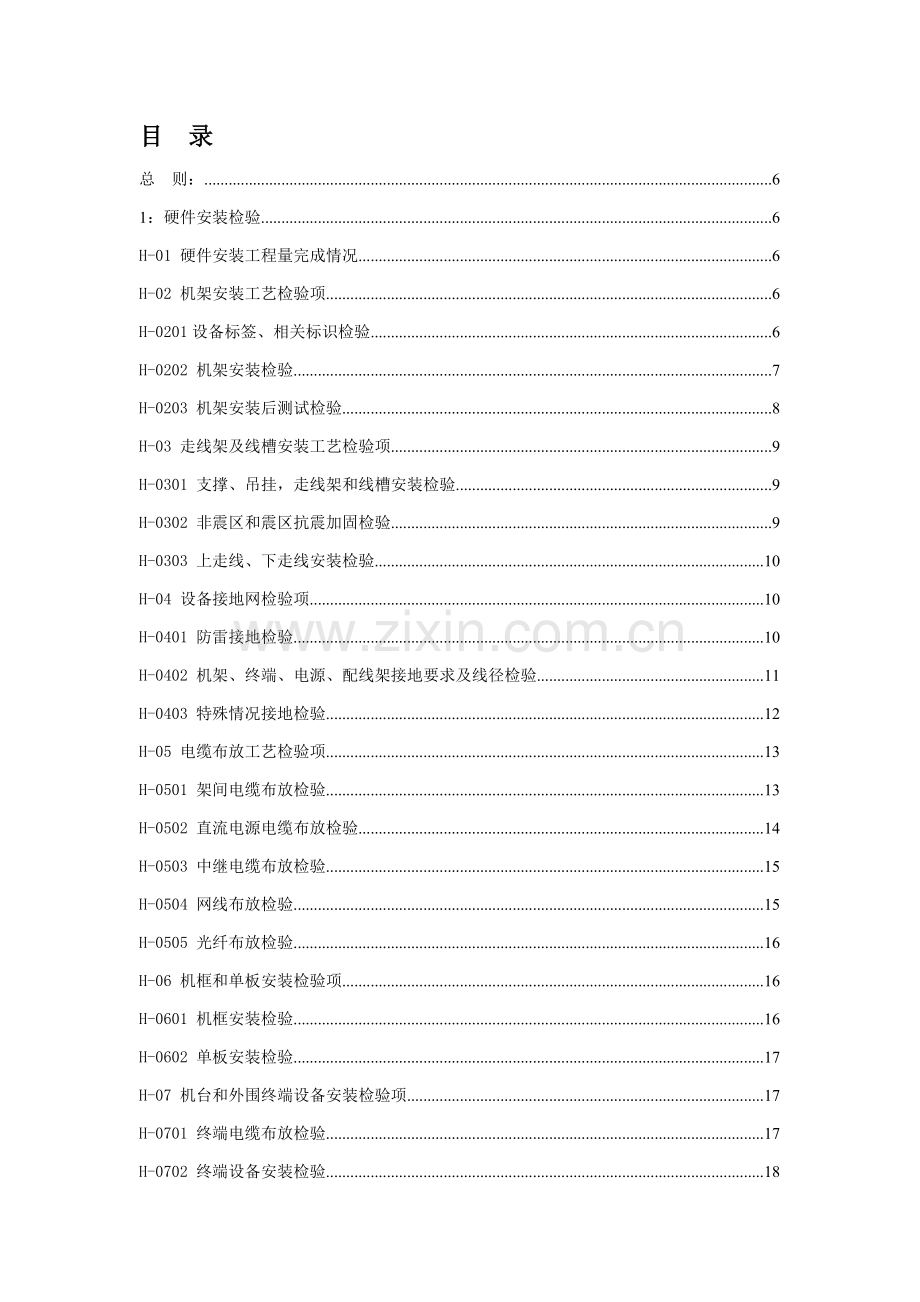

目 录
总 则： 6
1：硬件安装检验 6
H-01 硬件安装工程量完成情况 6
H-02 机架安装工艺检验项 6
H-0201设备标签、相关标识检验 6
H-0202 机架安装检验 7
H-0203 机架安装后测试检验 8
H-03 走线架及线槽安装工艺检验项 9
H-0301 支撑、吊挂，走线架和线槽安装检验 9
H-0302 非震区和震区抗震加固检验 9
H-0303 上走线、下走线安装检验 10
H-04 设备接地网检验项 10
H-0401 防雷接地检验 10
H-0402 机架、终端、电源、配线架接地要求及线径检验 11
H-0403 特殊情况接地检验 12
H-05 电缆布放工艺检验项 13
H-0501 架间电缆布放检验 13
H-0502 直流电源电缆布放检验 14
H-0503 中继电缆布放检验 15
H-0504 网线布放检验 15
H-0505 光纤布放检验 16
H-06 机框和单板安装检验项 16
H-0601 机框安装检验 16
H-0602 单板安装检验 17
H-07 机台和外围终端设备安装检验项 17
H-0701 终端电缆布放检验 17
H-0702 终端设备安装检验 18
H-0703 告警箱安装检验 18
H-08 配线架安装检验项 19
H-0801 DDF/MDF架安装检验 19
H-0802 ODF架安装检验 19
H-09 电源模块、熔丝开关安装检验 19
H-0901电源模块、熔丝开关及标签安装检验 19
H-10隐蔽工程检验项 20
H-1001 电缆过孔洞、楼层时隐蔽处检验 20
H-11 供电检验 20
H-1101 机架供电检验 20
H-1102 机框供电检验 21
H-1103 单板试通电检验 21
2：MSC Server硬件测试验收 21
SER-H-01单板测试 21
SER-H-0101单板加载 21
SER-H-0102单板复位 22
SER-H-0103单板倒换 22
SER-H-02各单板、机框查询功效 23
SER-H-0201各单板状态查询 23
SER-H-0202各机框风扇状态查询 23
SER-H-0203配电框工作状态查询 23
SER-H-0204各单版指示灯状态查询 24
SER-H-03各输入/输出系统或后台设备测试 24
SER-H-04各处理模块功效测试 24
SER-H-05各通信物理端口测试 25
SER-H-0501单板测试 25
SER-H-0502端口测试 25
SER-H-06设备重开启测试 25
SER-H-07IP出口设备测试 26
3：MGW硬件测试验收 26
MGW-H-01单板测试 26
MGW-H-0101单板加载 26
MGW-H-0102单板复位 27
MGW-H-0103单板倒换 27
MGW-H-02各单板、机框查询功效 28
MGW-H-0201各单板、机框状态查询 28
MGW-H-0202各机框风扇状态查询 28
MGW-H-0203配电框工作状态查询 28
MGW-H-0204各单版指示灯状态查询 29
MGW-H-03各输入/输出系统或后台设备测试 29
MGW-H-04各处理模块功效测试 30
MGW-H-05各通信物理端口测试 30
MGW-H-0501单板测试 30
MGW-H-0502端口测试 30
MGW-H-06设备重开启测试 31
MGW-H-07IP出口设备测试 31
4：HLR硬件测试验收 32
HLR-H-01单板测试 32
HLR-H-0101单板加载 32
HLR-H-0102单板复位 32
HLR-H-0103单板倒换 32
HLR-H-02各单板、机框查询功效 33
HLR-H-0201各单板状态查询 33
HLR-H-0202各机框风扇状态查询 33
HLR-H-0203配电框工作状态查询 34
HLR-H-0204各单版指示灯状态查询 34
HLR-H-03各输入/输出系统或后台设备测试 34
HLR-H-04各处理模块功效测试 35
HLR-H-05各通信物理端口测试 35
HLR-H-06设备重开启测试 36
HLR-H-07IP出口设备测试 36
5：SGSN硬件测试验收 37
SGSN-H-01单板测试 37
SGSN-H-0101单板加载 37
SGSN-H-0102单板复位 37
SGSN-H-0103单板倒换 37
SGSN-H-02各单板、机框查询功效 38
SGSN-H-0201各单板、机框状态查询 38
SGSN-H-0202各机框风扇状态查询 38
SGSN-H-0203配电框工作状态查询 39
SGSN-H-0204各单版指示灯状态查询 39
SGSN-H-03各输入/输出系统或后台设备测试 40
SGSN-H-04各处理模块功效测试 40
SGSN-H-05各通信物理端口测试 40
SGSN-H-06设备重开启测试 40
SGSN-H-07IP出口设备测试 41
6：GGSN硬件测试验收 41
GGSN-H-01单板测试 41
GGSN-H-0101单板加载 41
GGSN-H-0102单板复位 42
GGSN-H-0103单板倒换 42
GGSN-H-02各单板、机框查询功效 43
GGSN-H-0201各单板、机框状态查询 43
GGSN-H-0202各机框风扇状态查询 43
GGSN-H-0203配电框工作状态查询 43
GGSN-H-0204各单版指示灯状态查询 44
GGSN-H-03各输入/输出系统或后台设备测试 44
GGSN-H-04各处理模块功效测试 45
GGSN-H-05各通信物理端口测试 45
GGSN-H-06设备重开启测试 45
GGSN-H-07IP出口设备测试 45
7：CG硬件测试验收 46
CG-H-01物理端口测试 46
CG-H-02 业务端口故障切换 46
8：BG硬件测试验收 47
BG-H-01物理端口测试 47
9：NTP Server硬件测试验收 47
NTP-H-01单板复位 47
NTP-H-02单板查询 47
NTP-H-03单板倒换 47
NTP-H-04通信物理端口测试 48
10：DNS硬件测试验收 48
DNS-H-01系统CPU、内存、硬盘利用率 48
DNS-H-02物理端口管理测试 48

中国联通WCDMA网络验收规范
（关键网硬件验收分册）
总 则：
本规范要求了WCDMA关键网交换设备硬件验收规范，关键网网元硬件验收分册包含两部分：硬件安装检验和网元对应硬件测试部分。
硬件安装检验分别针对整体设备运行环境、机架安装规范、设备施工工艺等关键点检验项，关键包含机房环境检验、机架安装工艺、通信电缆施工规范、设备接地安全防护等硬件工程检验。同类产品设备硬件参考使用。另各项验收细节，应符合各省市分企业具体管理措施及相关要求。
网元硬件测试部分关键包含网元单板测试、单板机框查询、输入/输出系统或后天设备检验、各处理模块功效测试、各通信物理端口测试、设备重开启测试和IP出口设备测试等内容。
硬件验收条目统一编号采取H-XXYYZZ格式，XX为一级条目编号，YY为二级条目标号，ZZ为三级条目标号。
网元硬件测试部分编号采取网元简称-H-XXYYZZ格式，XX为一级条目编号，YY为二级条目标号，ZZ为三级条目标号。
对每一个关键网网元首先是硬件安装检验，在硬件安装检验完成经过以后，再进行网元硬件测试验收。
新建局要求对全部硬件安装检验验收条目进行验收，升级扩容局依据实际情况可对影响现网运行条目不进行验收，但要求厂家提供技术说明文档。
1：硬件验收指标
硬件验收指标关键包含以下内容：
注：凡属性标识为M测试条目为必选条目，标识为O测试条目为可选条目。
表1. 关键网硬件验收分册指标
测试项
测试分项
属性

硬件安装检验
H-01 硬件安装工程量完成情况

M

H-02 机架安装工艺检验项
H-0201设备标签、相关标识检验
M

H-0202 机架安装检验
M

H-0203 机架安装后测试检验
M

H-03 走线架及线槽安装工艺检验项
H-0301 支撑、吊挂，走线架和线槽安装检验
M

H-0302 非震区和震区抗震加固检验
M

H-0303 上走线、下走线安装检验
M

H-04 设备接地网检验项
H-0401 防雷接地检验
M

H-0402 机架、终端、电源、配线架接地要求及线径检验
M

H-0403 特殊情况接地检验
M

H-05 电缆布放工艺检验项
H-0501 架间电缆布放检验
M

H-0502 直流电源电缆布放检验
M

H-0503 中继电缆布放检验
M

H-0504 网线布放检验
M

H-0505 光纤布放检验
M

H-06 机框和单板安装检验项
H-0601 机框安装检验
M

H-0602 单板安装检验
M

H-07 机台和外围终端设备安装检验项
H-0701 终端电缆布放检验
M

H-0702 终端设备安装检验
M

H-0703 告警箱安装检验
M

H-08 配线架安装检验项
H-0801 DDF/MDF架安装检验
M

H-0802 ODF架安装检验
M

H-09 电源模块、熔丝开关安装检验

M

H-10隐蔽工程检验项

M

H-11 供电检验
H-1101 机架供电检验
M

H-1102 机框供电检验
M

H-1103 单板试通电检验
M

MSC Server硬件测试验收
SER-H-01单板测试
SER-H-0101单板加载
M

SER-H-0102单板复位
M

SER-H-0103单板倒换
M

SER-H-02各单板、机框查询功效
SER-H-0201各单板状态查询
M

SER-H-0202各机框风扇状态查询
M

SER-H-0203配电框工作状态查询
M

SER-H-0204各单版指示灯状态查询
M

SER-H-03各输入/输出系统或后台设备测试

M

SER-H-04各处理模块功效测试

M

SER-H-05各通信物理端口测试
SER-H-0501单板测试
M

SER-H-0502端口测试
M

SER-H-06设备重开启测试

M

SER-H-07IP出口设备测试

M

MGW硬件测试验收
MGW-H-01单板测试
MGW-H-0101单板加载
M

MGW-H-0102单板复位
M

MGW-H-0103单板倒换
M

MGW-H-02各单板、机框查询功效
MGW-H-0201各单板、机框状态查询
M

MGW-H-0202各机框风扇状态查询
M

MGW-H-0203配电框工作状态查询
M

MGW-H-0204各单版指示灯状态查询
M

MGW-H-03各输入/输出系统或后台设备测试

M

MGW-H-04各处理模块功效测试

M

MGW-H-05各通信物理端口测试
MGW-H-0501单板测试
M

MGW-H-0502端口测试
M

MGW-H-06设备重开启测试

M

MGW-H-07IP出口设备测试

M

HLR硬件测试验收
HLR-H-01单板测试
HLR-H-0101单板加载
M

HLR-H-0102单板复位
M

HLR-H-0103单板倒换
M

M

HLR-H-02各单板、机框查询功效
HLR-H-0201各单板状态查询
M

HLR-H-0202各机框风扇状态查询
M

HLR-H-0203配电框工作状态查询
M

HLR-H-0204各单版指示灯状态查询
M

HLR-H-03各输入/输出系统或后台设备测试

M

HLR-H-04各处理模块功效测试

M

HLR-H-05各通信物理端口测试

M

HLR-H-06设备重开启测试

M

HLR-H-07IP出口设备测试

M

SGSN硬件测试验收
SGSN-H-01单板测试
SGSN-H-0101单板加载
M

在闲时进行测试
SGSN-H-0102单板复位
M

在闲时进行测试
SGSN-H-0103单板倒换
M

在闲时进行测试
SGSN-H-02各单板、机框查询功效
SGSN-H-0201各单板、机框状态查询
M

SGSN-H-0202各机框风扇状态查询
M

SGSN-H-0203配电框工作状态查询
M

SGSN-H-0204各单版指示灯状态查询
M

SGSN-H-03各输入/输出系统或后台设备测试

M

在闲时进行测试
SGSN-H-04各处理模块功效测试

M

在闲时进行测试
SGSN-H-05各通信物理端口测试

M

在闲时进行测试
SGSN-H-06设备重开启测试

M

在闲时进行测试
SGSN-H-07IP出口设备测试

M

在闲时进行测试
GGSN硬件测试验收
GGSN-H-01单板测试
GGSN-H-0101单板加载
M

GGSN-H-0102单板复位
M

GGSN-H-0103单板倒换
M

GGSN-H-02各单板、机框查询功效
GGSN-H-0201各单板、机框状态查询
M

GGSN-H-0202各机框风扇状态查询
M

GGSN-H-0203配电框工作状态查询
M

GGSN-H-0204各单版指示灯状态查询
M

GGSN-H-03各输入/输出系统或后台设备测试

M

GGSN-H-04各处理模块功效测试

M

GGSN-H-05各通信物理端口测试

M

GGSN-H-06设备重开启测试

M

GGSN-H-07IP出口设备测试

M

CG硬件测试验收
CG-H-01物理端口测试

M

CG-H-02 业务端口故障切换

M
提议不测试
设备已提供冗余
BG硬件测试验收
BG-H-01物理端口测试

M

NTP Server硬件测试验收
NTP-H-01单板复位

M

NTP-H-02单板查询

M

NTP-H-03单板倒换

M

NTP-H-04通信物理端口测试

M

DNS硬件测试验收
DNS-H-01系统CPU、内存、硬盘利用率

M

DNS-H-02物理端口管理测试

M

2：硬件安装检验
H-01 硬件安装工程量完成情况
检验现场施工是否按设计文件或协议，完成要求工作量。
验收工具

检验内容
全部机架安装
设备走线架、走线槽道及其附件安装
多种电缆布放
机框、单板安装
ODF、MDF\DDF配线架安装
选装设备安装
检验结果

备 注

H-02 机架安装工艺检验项
H-0201设备标签、相关标识检验
H-01机架标签及相关标识检验
验收工具

检验内容
1) 每个机架均应安装标牌，贴有标签，标牌安装位置应统一，内容正确、清楚、完整。
2) 相关标识应符合机房内统一要求，正确、美观、牢靠。
检验结果

备 注
相关标识应包含：高压警示标识、危险警示标识、防静电标识等。

H-0202 机架安装检验
H-01 有、无活动地板时安装检验：
验收工具
万用表、水平尺、卷尺
检验内容
1) 机架在防静电活动地板上安装，应采取和机架对应支架安装；机架在水泥地板上安装，应采取膨胀螺钉直接安装。
2) 厂家配发支架（支脚压板）和地面、地板托和导轨间等处应按结构设计要求，规范安装绝缘配件，确保绝缘；全部支架外侧边缘应平齐，整行或整列误差不能大于5mm。
3) 单独一根滑道纵向必需是水平，平行两条滑道横向必需是水平，误差每米应小于2mm；两根滑道对角线距离应相等，多条滑道必需保持同一直线，两条滑道衔接处不应有缝隙和高低不平现象。
检验结果

备 注

H-02 机架排列次序、行列尺寸、抗震加固检验
验收工具
万用表、水平尺、卷尺
检验内容
1） 机架排列、安装位置和机架面朝向必需和机房设计平面图一致。机架垂直偏差度应小于3mm，机架水平底座误差每米应小于2mm。
2） 主走道侧必需对齐成直线，误差应小于5mm，相邻机架应紧密靠拢，高度一致，整列机面应在同一平面上，无凹凸现象。
3） 当同一排布放2个或2个以上机架时，机架之间应并柜连接固定；相邻两个机架必需在机架顶部安装并柜连接板。
检验结果

备 注

H－03 机架和附件安装工艺及卫生检验
验收工具

检验内容
机架安装工艺检验：
1) 机架内部组件安装必需符合设计要求。
2) 机架上多种零件不得脱落或碰坏，架内连接电缆不能碰伤、碰断，多种标志牌应正确、清楚、齐全。
3) 全部喷漆零件表面应光滑平整、色泽一致，不许可有划痕和破损，漆面如有脱落应予补漆。
4) 机架上多种螺丝必需齐全并全部拧紧到位，不可扭伤螺纹和螺帽，每个固定螺钉均使用平垫、弹垫，其次序不能垫反。
附件安装检验：
1) 每个交换机架全部应配有防静电腕带。
2) 组件和组件之间、组件和假面板之间、假面板和假面板之间间隙均匀，间隙不得过大。
3) 机架附件（前后门、上、下围框、门楣、防鼠网、出线口小盖板、机架侧门、门保护地线及其它配件等）必需安装正确，无损伤、不变形；活动部分(如门等)应安装且开、关顺畅，位置正确。
4) 设备在预防意外撞击部位、可接触至布线部位和危险电压部位，均应提供覆盖，对高压等危险部位应设有警示标志。
卫生检验：机架内外必需整齐卫生，无显著灰尘、污迹，无金属丝或金属碎片等杂物。机架前后门、侧板等应洁净，不得有污损、手印等。
检验结果

备 注

H-0203 机架安装后测试检验
H-020301 机架安装后绝缘测试检验
验收工具
万用表
检验内容
1) 机架底部绝缘板和膨胀螺栓上绝缘套等绝缘零件必需安装正确,用于机架调平金属垫片必需安装在绝缘板下方。
2) 交换机架必需和墙、楼板（地）、天花和外部走线槽做绝缘；交换走线槽必需和天花、楼板（地）、墙、外部线槽、电源机架线槽及DDF等外部设备做绝缘。
3) 用不一样厂家不一样电源系统不一样交换设备系统间线槽、交换机架地网及其它铁件连接件等要分开或绝缘；
用同一个电源系统不一样交换设备系统间线槽、交换机架地网及其它铁件连接件等不用分开；
用同一厂家不一样电源系统不一样交换设备系统间线槽、交换机架地网及其它铁件连接件等要分开或绝缘。
4) 全部支架固定应牢靠整齐并和地面可靠绝缘，多排机架间连接防震部件时，应做绝缘处理。
5) 全部绝缘材料全部必需采取设备厂家生产标准绝缘配件，各绝缘点测试电阻值全部必需大于0.1兆欧。
检验结果

备 注

H-020302 安装紧固件力矩测试检验
验收工具
扭矩扳手
检验内容
1） 支架固定底部紧固螺栓和高度锁定螺栓力矩均为45N•M，支架和滑道固定螺丝必需拧紧。
2） 固定机架底部紧固螺栓拧紧力矩为45N•M。
检验结果

备 注

H-03 走线架及线槽安装工艺检验项
H-0301 支撑、吊挂，走线架和线槽安装检验
H-030101 安装工艺检验
验收工具
水平尺、卷尺
检验内容
1) 走线架及线槽安装位置应和设计文件相符合，左右偏差不得超出50mm。
2) 根本槽为单层400mm时，支撑、吊挂或三角支架间间距小于1250mm，根本槽大于600mm或为双层时，支撑、吊挂或三角支架间间距小于1000mm。
3) 全部支撑或吊挂应和建筑物绝缘；走线架伸出机架面长度超出1000mm时，必需加装支撑或吊挂。
4) 走线架应就近和柱、墙固定并绝缘，不能左右摇动。当走线架和墙、柱固定时，必需用大平垫圈（GB96-85中8号垫圈）替换拉爆膨胀螺栓所带垫圈。
5) 水平走道应和列架保持平行或直角相交，水平度偏差每米不超出2mm，垂直走道应和地板保持垂直并无倾斜现象，垂直度偏差不超出3mm；列槽和主槽保持垂直，线槽应安装牢靠，铺设成一直线，水平度偏差每米不超出2mm，垂直度偏差不超出5mm。
6) 走线架横撑件之间间距为250mm，当装配好线梯用于机房内走线架水平安装时，应使线梯螺栓头面向下。
7) 各类槽形钢所做吊架和弯角联接件上下衔接处必需以两颗螺丝做固定，全部固定螺丝必需拧紧。
检验结果

备 注

H-030102 附件安装检验
验收工具

检验内容
1) 全部线槽，走线架等铁件切割处必需打磨，不得有毛刺，防锈漆和原颜色相同。
2) 线槽底部边缘、线槽口衔接处、线槽或电缆跨过有锋利拐弯处必需用胶条做保护。根本槽和列线槽不应重合，衔接部分应加绝缘胶皮。
3) 线梯端部突出地方均应安装保护端盖。
4) 线槽或走线架下线处必需安装过线架下线，过线架下线边缘应有塑料护线套做保护。
5) 每段线槽应使用4个线槽固定卡对称固定，当两列线槽并排放置时，每段线槽应使用3个线槽连接卡均距固定。列间线槽应使用4个挡线环，挡线环末端必需卡在线槽外侧。
6) 线槽或走线架应表面光洁，无脱漆、无损伤，不变形，线槽内外不得有污迹、金属和其它杂物。
检验结果

备 注

H-0302 非震区和震区抗震加固检验
H-030201 非震区检验
验收工具

检验内容
1) 机架、列架抗震加固应符合设计要求，机架安装完成后，应平稳牢靠不摇动。
2) 当两个（及两个以上）机架并立安装时，在机架顶部应经过连接件把相邻机架固定在一起。
检验结果

备 注

H-030202 震区检验
验收工具

检验内容
1）地震区水泥地面或活动地板上安装机架, 机架和上走线铁件系统不得固定到墙上。
2）机架和线槽固定件应做防震加固处理。
检验结果

备 注

H-0303 上走线、下走线安装检验
H-030301 上走线安装检验
验收工具

检验内容
1) 机架上走线槽，行间、列间走线槽须安装位置正确，牢靠整齐。
2) 当走线架和机架顶部高差超出0.8m时，须安装下线梯下线。
检验结果

备 注

H-030302 下走线安装检验
验收工具

检验内容
1) 保护线槽两侧应紧贴下出线口，以达成防鼠目标。
2) 下走线多排叠加布放时，高度不得超出防静电地板下净空3/4。
检验结果

备 注

H-04 设备接地网检验项
H-0401 防雷接地检验
H-040101 接地方法检验
验收工具

检验内容
1） 接总地排总地线必需单独引入，截面积不得小于95mm2。
2） 交、直流必需分开接地，电源必需尽可能靠近主地排安装。
3） 假如大楼有两个地排时，交换工作地排应和保护地线排分开，假如只有一个地排时则能够不分。
4） 通信局内各类需要接地设备和接地聚集线之间连线，其截面应依据经过最大负荷电流确定，通常采取35－95mm2多股绝缘铜线，不得使用裸导线布放。
5） 全部电源设备外壳要接交流保护地排，到交流保护地排线径必需大于35 mm2，直流正极母排必需布放一条工作保护地线，其线径必需大于95mm2。
6） 交换系统地线网络必需依据给其供电电源系统来确定,电源系统相同
交换设备地线网络必需相联,电源系统不一样交换设备地线系统绝对不能够连接。
7） 高压电缆屏蔽必需接地，开关装置、配电板、配电箱和分线盒机架和机壳，在需要地方全部必需接地。
8） 同一交换局中，除各机架工作地线接到直流配电柜，经直流配电柜接地外，各机架还应经过地线紧密互连实现电气连通，成为一个等电势体。
9） 设备和母地线相接方向要求顺着地线排方向。
10）全部敷设在钢管内电缆和导线全部必需合适地接地和搭接。
检验结果

备 注
机房配套设施类前期测试（此次验收确定）：
1) 大楼地线系统应采取联合接地方法 ，接地电阻必需小于1欧姆，直流电源工作地应从接地聚集线上引入。
2) 全部交、直流配电设备机壳应从接地聚集线上引入保护接地线，交流配电盘中中性线聚集排应和机架绝缘，严禁采取中性线作交流保护地线。
3) 通信设备除作工作接地外，其机壳应作保护接地；机房内空调、走线架等金属设施应按设计要求引接保护地线。
4) 通信机房内接地线部署方法，可采取辐射式或平面型；要求机房内全部通信设备除从接地聚集线上就近引接地线外，不得经过安装加固螺栓和建筑钢筋相碰而自然形成电气接通。
5) 避雷器安装位置应符合设计要求，安装牢靠。
6）各级避雷器浪涌电流、残压等技术参数符合设计要求。
7）采取多级防雷方法，安全、洁净地卸流。防雷分级符合《通信工程电源系统防雷技术要求》中标准。
8） 避雷器应尽可能安装在离电源引入线电气距离较短地方，且和保护设备有一定电气距离，方便使多级防雷系统起效。电气距离应以厂家提供技术标准为准。
9） 避雷器应严格按设计要求作好接地方法，就近接于接地聚集排。

H-040102 接地工艺检验
验收工具

检验内容
全部接地螺栓均应使用平垫、弹垫，其次序不得垫反，地线压接部分必需两点压接，并用机械方法加以紧固，确保低电阻连接。
每个接地点只许可接一根馈线，不得两根或多根馈线同接在母地线同一点上。
不一样类型设备要单独接入地线排，并在地线排处标明，地线两端标签齐全清楚，地线排应使用镀锌铜排。
检验结果

备 注

H-0402 机架、终端、电源、配线架接地要求及线径检验
H-040201 机架、终端、电源、配线架接地检验
验收工具

检验内容
1) 机架和各组件应可靠接地，从直流配电柜保护接地排引入PGND线线径要求大于25mm2。
2) 相邻机架采取线径为10AWG，长300mm互连保护地线将机架在上、中、下三处进行互连。
3) 机架前后门应经过6mm2黄绿色电缆连接到机架下围框上接地螺栓上，每块门板上下各连一根。
4) 全部电源设备外壳要接保护地排，到保护地排线径必需大于35mm2，直流正极母排必需布放一条工作保护地线到交换总地排，其线径必需大于95mm2，其电阻小于1欧姆。
5) 终端设备所用电源必需可靠接地，终端外壳、UPS(或逆变器)等应和保护地相连，连接方法能够采取多个设备串接或直接用插线板接地，但要确保插线板有可靠接地线。
6) 计算机、显示器电源插座上保护地线应连接到直流配电柜保护地排上或就近接地体，插线板和直流配电柜保护地排或就近接地体距离应小于30m（若超出30m，则应另设保护接地排），连接保护地线截面积不应小于6mm2。
7) 工作地线和保护地线要用不一样颜色地线区分。
8) 直流配电柜（或电源分线盒）PGND接地排经过接地母线和机房保护接地排就近可靠连接，接地母线应采取线径和电源母线线径相同黄绿双色塑料绝缘铜芯导线。
9) 安装中继电缆时，必需确保电缆可靠接地；外线用户电缆屏蔽层在配线架处应和防雷地（LAND）相连。
10) 配线架应从接地聚集线上引入保护接地，同时配线架和机房通信机架间不应经过走线架连成电气连接。
11) 网络机柜是用来摆放终端和服务器,里面设备通常全部是用交流电源系统,其地线系统属于保护地线,所以必需单独放地线到室内地线排，不得和其它任何交换机架地线连接,其机架也必需和其它交换机架分隔或绝缘隔离。
检验结果

备 注

H-0403 特殊情况接地检验
验收工具

检验内容
1) 机架保护地线应遵照就近接入标准，当直流配电柜和机架相距较远时（大于30米），机架保护地线需要就近接入和直流配电柜共地保护接地排，不再直接接入直流配电柜。
2) 全部接地点应尽可能缩短距离，当长度超出50米时应合适加粗铜线直径。
3) 若为扩建交换局时，应尽可能和现有设备适用现有接地装置。
检验结果

备 注

H-05 电缆布放工艺检验项
H-0501 架间电缆布放检验
H-050101 工艺和标签检验
验收工具

检验内容
布放工艺检验：
电缆进行插装时应依据电缆设计图纸所要求线序进行插装,插接架间电缆必需依据厂家图纸进行。
交流电源电缆尽可能不和通信电缆并行走线，信号电缆应和强电流或高压电缆分开绑扎，绑扎间距最少为150mm，在交叉时电源线应采取保护方法；不一样性质电缆（通信电缆、直流电源电缆、交流电源电缆）应分开敷设，避免在同一线束内；布放电缆不交叉，层次分明，不堵住送风通道。
活动地板下布放电缆，应尽可能分开电缆种类绑扎，布线应顺直，少交叉，避免堵住送风通道。
各处电缆应按要求留出余量，但机架内电缆不能够碰触到门等活动部件。
架间电缆外观平直整齐、松紧适度,插头周围信号线不得拉得过紧，所留余量应便于信号电缆插头拔插；电缆两端必需有显著标志，不得错接、漏接，插接部位应紧密牢靠，接触良好。
全部电缆外表整齐洁净,无损伤，电缆不得溢出走线梯或槽道；电缆下线处、转弯处、线槽尾端等边缘地方要有胶皮保护；布放电缆完成后将防鼠袋扎紧，电缆周围应不留空隙。
各电缆插头锁扣应扣紧，同轴电缆插头应旋紧。
绑扎工艺检验：
1) 插头距上线处较远电缆，应排列于线束外侧，插头距上线处较近电缆，应排列于线束内侧。
2) 走线应平直、顺滑，架内电缆不应交叉，架外电缆应按机架绑扎成束。在机架内走线时，直流电源电缆和地线通常沿内侧走线槽绑扎，信号电缆沿外侧走线槽绑扎；上下方向走线时尽可能沿机架左右立柱走线并绑扎，水平布线时尽可能沿走线槽和走线柱走线并绑扎；在机架外部，电源电缆、信号电缆、总线电缆、地线分开布放，不得混扎在一束内。
3) 电缆绑扎应实际情况选不一样型号线扣进行绑扎，线扣间距均匀并朝同一方向，电缆不得压住线扣接头,线扣接头应剪平，无尖刺外露、扎扣绑扎重合等现象。
4) 绑扎后同类电缆应相互紧密靠拢，外观平直整齐，线扣间距均匀一致，扎带严禁在线槽中使用，用麻线扎线时必需浸蜡。
5) 电缆绑扎必需松紧适度，不得绑扎太紧,尤其是光纤电缆。
6) 告警箱信号电缆在墙壁处应使用PVC线槽进行保护和装饰，信号电缆多出部分应盘好置于告警箱侧地板下或走线梯上。
标签检验：
电缆两端标签不可丢失，不得用手写标签，方向一致，正确美观，统一粘贴在距离插头位置20mm处。
检验结果

备 注

H-0502 直流电源电缆布放检验
H-050201 工艺和标签检验
验收工具

检验内容
布放、绑扎要求检验：
1) 机房直流电源线路由、路数及布放位置应符合施工设计图要求，使用导线规格、器材绝缘强度及熔丝容量均应符合设计要求。
2) 电源电缆应采取整段材料，不得在中间接头。不许可在接地系统电连接通路中设置开关、熔丝等可断开器件。
3) 电源电缆排列必需平直整齐，绝缘层无损伤。
4) 列间馈电线采取架空敷设时，铝(铜)条应整齐平直，看不出有显著起伏不平现象及锤痕；导线固定方法和要求应符合施工图要求。
5) 电源线和保护地线走线应平直，弧度圆滑，弯曲半径应大于电缆直径5倍，不一样颜色电缆要分开理顺，并绑扎成束，每段绑扎距离为mm。
6) 使用交流电源电缆必需有接地保护线，一次电源至直流配电柜电缆应采取双路热备份方法。
7) 电缆余量要适宜，电源电缆和保护地线余长要剪除，不能盘绕。
连接要求检验：
1) 全部电源电缆、地线不得短路、不得接反。
2) 直流电源电缆接续时应连接牢靠，接头接触良好，确保电压降指标及对地电位符合设计要求。
3) 全部电力电缆压接件必需两点压接。50mm2电缆加工成品插拔力标准为1KN，95mm2电缆加工成品插拔力标准为2KN，120mm2电缆加工成品插拔力标准为2.5KN，240mm2电缆加工成品插拔力标准为5KN。
4) 电源汇流条及机架内电源线正负线应有显著标志。采取胶皮线作直流馈电线时，每对馈电线应保持平行；正负线两端应有统一红蓝标志，安装后电源电缆末端必需用胶带等绝缘物封头，电缆剖头处必需用胶带和护套封扎。
5) 电源机架内全部接线端子螺丝必需齐全并全部拧紧到位，不可扭伤螺纹和螺帽，每个螺钉均使用平垫、弹垫，其次序不能垫反。同一类螺丝露出螺帽长度应一致。
6) 在往GND铜排和-48V接线柱上连接OT端子时，要加平垫、弹垫，连接时要排放整齐；OT端子安装时，如需在一个接线柱上安装两根或两根以上电力电缆时，OT端子不得重合安装，应采取交叉安装或背靠背安装方法，必需重合时应将OT端子做45°或90°弯处理，而且应将较大OT端子安装于下方，较小OT端子安装于上方。
7) 机房每路直流馈电线连同所接列内电源线和机架引入线两端腾空时，用500伏兆欧测试正负线间和负线对地间绝缘电阻均不得小于1兆欧。交流电源线两端腾空时，用500伏兆欧表测试心线间和心线对地绝缘电阻均不得小于1兆欧。
标签检验：
1） 电缆两端标签不得用手写标签，方向一致，整齐美观，统一粘贴在指定位置。
2） 电缆首端、末端和分支处应设标识牌。
3） 直流电源电缆应注明正、负极及用颜色明确区分，标签注明线径及所供电设备、机柜、路由和用途。
检验结果

备 注

H-0503 中继电缆布放检验
H-050301 工艺和标签检验
验收工具

检验内容
布放绑扎工艺检验：
1) 布放中继电缆规格、路由和位置应符合施工图设计要求。
2) 中继电缆绑扎间距为1000mm，转弯曲率半径大于40mm。
3) 数字配线架内同轴电缆布放必需绑扎整齐美观，长度适中，不得过长或过短。
制作工艺检验：
1) 电缆焊接工艺良好，焊点光滑、平整、无气泡，不得有虚焊、漏焊或短路；露出屏蔽层金属丝不能太长，预防有短路可能。
2) 同轴头上套管和同轴电缆压接良好，并用热缩管包扎，热缩管必需收缩紧固，外表光滑无破损。
3) 同轴头或平衡对称电缆和DDF单元间必需卡接牢靠；同轴头上铜套螺丝必需垂直拧紧，不得打滑。
标签检验：
电缆两端标签不得用手写标签，方向一致，正确美观，统一粘贴在距离插头位置20mm处。
检验结果

备 注

H-0504 网线布放检验
H-050401 工艺和标签检验
验收工具

检验内容
布放及绑扎工艺检验：
1) 布放网线规格、路由和位置应符合施工图设计要求。
2)
