青奥森林公园二期景观工程

景
观
石
吊
装
施
工
方
案

编制单位：
编 制 人：
审 核 人：
批 准 人：

编制日期： 3月22日

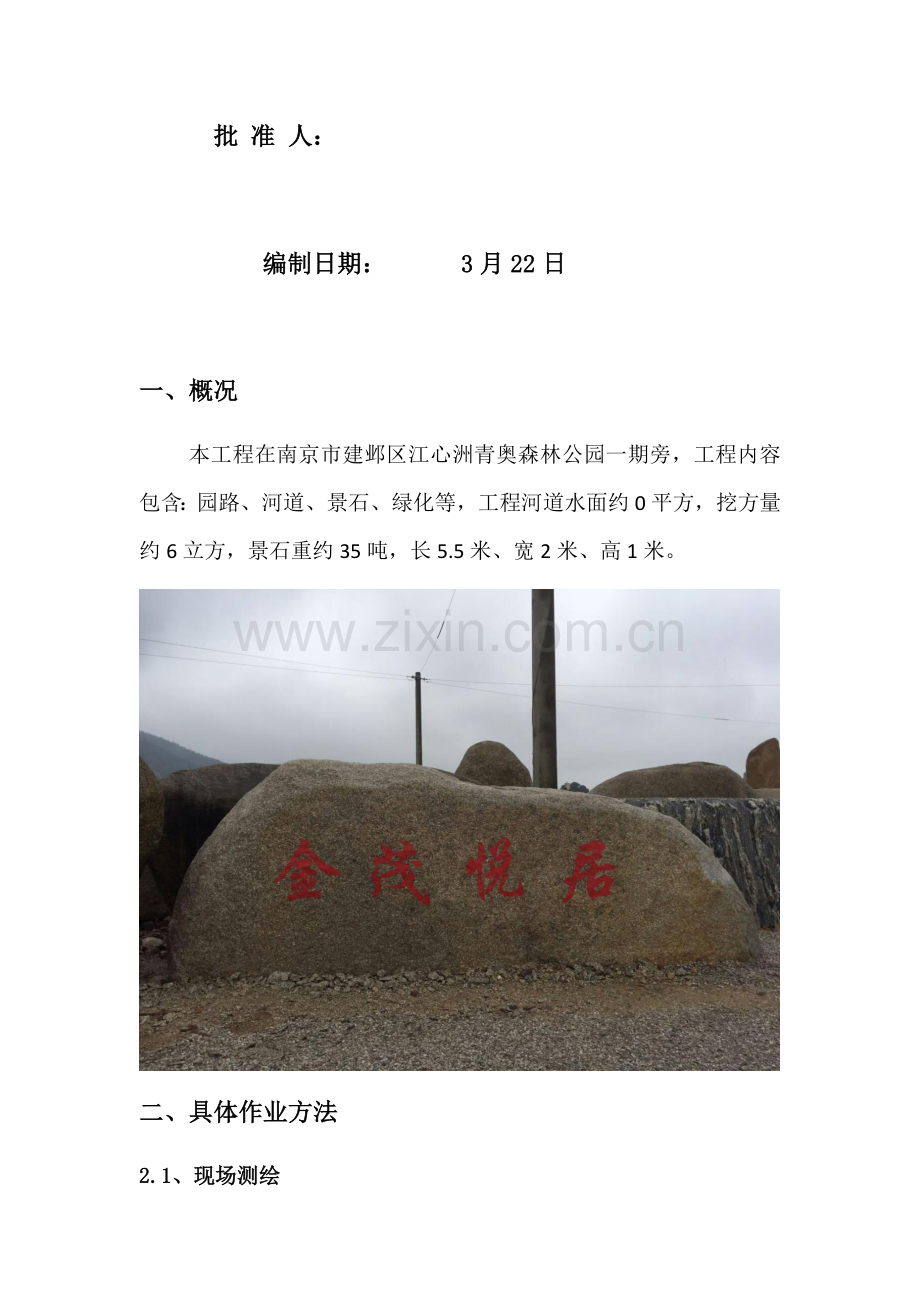

一、 概况
本工程在南京市建邺区江心洲青奥森林公园一期旁，工程内容包含：园路、河道、景石、绿化等，工程河道水面约0平方，挖方量约6立方，景石重约35吨，长5.5米、宽2米、高1米。

二、 具体作业方法
2.1、现场测绘
吊车应泊位在摆放景观石位置旁边，考虑到景观石脆性和起吊钢丝绳布局合理，不发生起吊过程中有可能断裂问题，应选择两台吊车进行抬吊作业为宜。
测绘后，吊车最大作业半径12米。
2.2、吊车选择和配置
依据所测绘最大工作半径：12米，又依据景观石重量约35吨，查阅相关吊车性能表，应选择两台130吨汽车吊进行吊装作业为宜，130吨吊车在工作半径12米时，吊臂长度29.2米，配重45吨，在此工况下，每台吊车可吊重35.8吨，两台吊车可抬吊70吨。
考虑到在吊装时，吊索具重量和运载系数，最大总动载荷不超出60°，两台吊车抬吊符合安全作业要求，又确保了景观石原状

2.3、吊车泊位
两台吊车进入吊装点后，尾部对尾部，中间留有10米空档，以利景观石卸下后转向进入。
吊车泊位后，平板车顺着两台吊车停靠，以利吊装。
见示意图以下：

2.4、吊绳选择和部署
依据所吊景观石重量，在进行起吊时，应选择¢37mm(6×19+1)170kg.f/mm²钢丝绳四根，双兜形式，该绳每根双兜时，在五倍安全系数条件下每根可承吊17520kg，四根可承吊70080kg，符合安全作业需求。见示意图以下：

最大破断拉力/安全系数=79850/5=17520
2.5、起吊和就位过程
吊车泊位以后，用专用垫脚箱摆放在吊车每一条支撑腿下方，支撑腿打在专用垫脚箱上。垫脚箱外形尺寸
2200×2200×200mm。
用以上所配置四根起吊绳和景观石固定，固定时，在起吊绳和景观石接触部位，用木料衬垫，预防在起吊时，石料切割钢丝绳。
两台吊车在指挥下，分别将起吊绳收紧、上劲，观察吊车重量显示，使其达成合理数据。
然后在指挥下，两台吊车同时将景观石吊起，离开平板车板面约200mm时，停止起吊，检验吊车各情况，检验吊绳情况，无异常情况下，平板车驶离现场。
在指挥下，A吊车旋转向右转动，达成一定尺寸后，B吊车配合A吊车旋转向右转，两台吊车相互配合，将景观石转入两台吊车尾部空挡处，然后再转到两台吊车内侧和吊车纵向平行时，停止旋转。
在指挥下，两台吊车起吊臂同时调整倾斜角，将景观石调整到指定摆放区域上方。
在指挥下，两台吊车同时松钩，将景观石落在指定区域，就位，完成整体作业过程。
三、 起吊、就位作业过程中安全方法
3.1、吊车作业区域，要用警戒绳圈好安全作业区域，并派出若干人员安全巡视，预防无关人员进入而发生不测。
3.2、吊车支撑腿必需用专用垫脚箱铺垫，预防塌陷。
3.3、配置对讲机，做到和吊车司机通讯清楚、明了。
3.4、起吊绳和石料接触部位，必需用木料衬垫，预防石料切割吊绳而发生事故。
3.5、全部参与作业人员必需配齐防护用具，攀登景观石人员须用扶梯进行，严禁高空跳跃。
3.6、在景观石转向作业时，石料一周须用人进行扶稳、观察，预防景观石碰擦吊车机身。
四、 施工作业要员需求
4.1、现场责任人 1名
4.2、安全员 1名
4.3、司索工 6名
五、 施工机械
5.1、工程车 1辆
5.2、130吨吊车 2辆
5.3、专用起吊绳 6根
5.4、其它五金机具若干
六、具体吊装及硬化道路方案
方案一
所需吊装设备 130吨吊机两台，装载景石半挂车一辆

行走路线：经安置房二期便道到现场已经有便道（主道硬化），进入青奥森林公园二期乡贤林纪念广场，抵达景石吊装平台，进行吊机架设并吊装到位。
临时便道硬化道路做法：挖机平整场地，压路机碾压三遍，15公分级配碎石打底，20公分C30混凝土，硬化120米长，6米宽临时便道。
吊装平台做法：平台尺寸为10米*30米大小平台，在广场上，且平台外边线距离景石摆设完成位置最大距离为8米。

方案二
所需吊装设备 130吨吊机两台，装载景石半挂车一辆

行走路线：经安置房二期便道到现场已经有便道，进入青奥森林公园二期乡贤林西侧园路抵达景石吊装平台进行吊机架设并吊装到位。
西侧园路加宽道路做法：西侧完成园路加宽，挖机平整场地，压路机碾压三遍，二十公分级配碎石打底，30公分C30混凝土，需要硬化110米长3米宽和西侧园路平行相接闭合。
吊装平台做法：平台尺寸为10米*30米大小平台，在广场上，且平台外边线距离景石摆设完成位置最大距离为8米。 挖机平整场地，压路机碾压三遍，二十公分级配碎石打底，30公分C30混凝土。
上述为景石暂定位置，若位置调整，需要硬化道路按实际现场尺寸测量。

景石吊装路线示意图：
