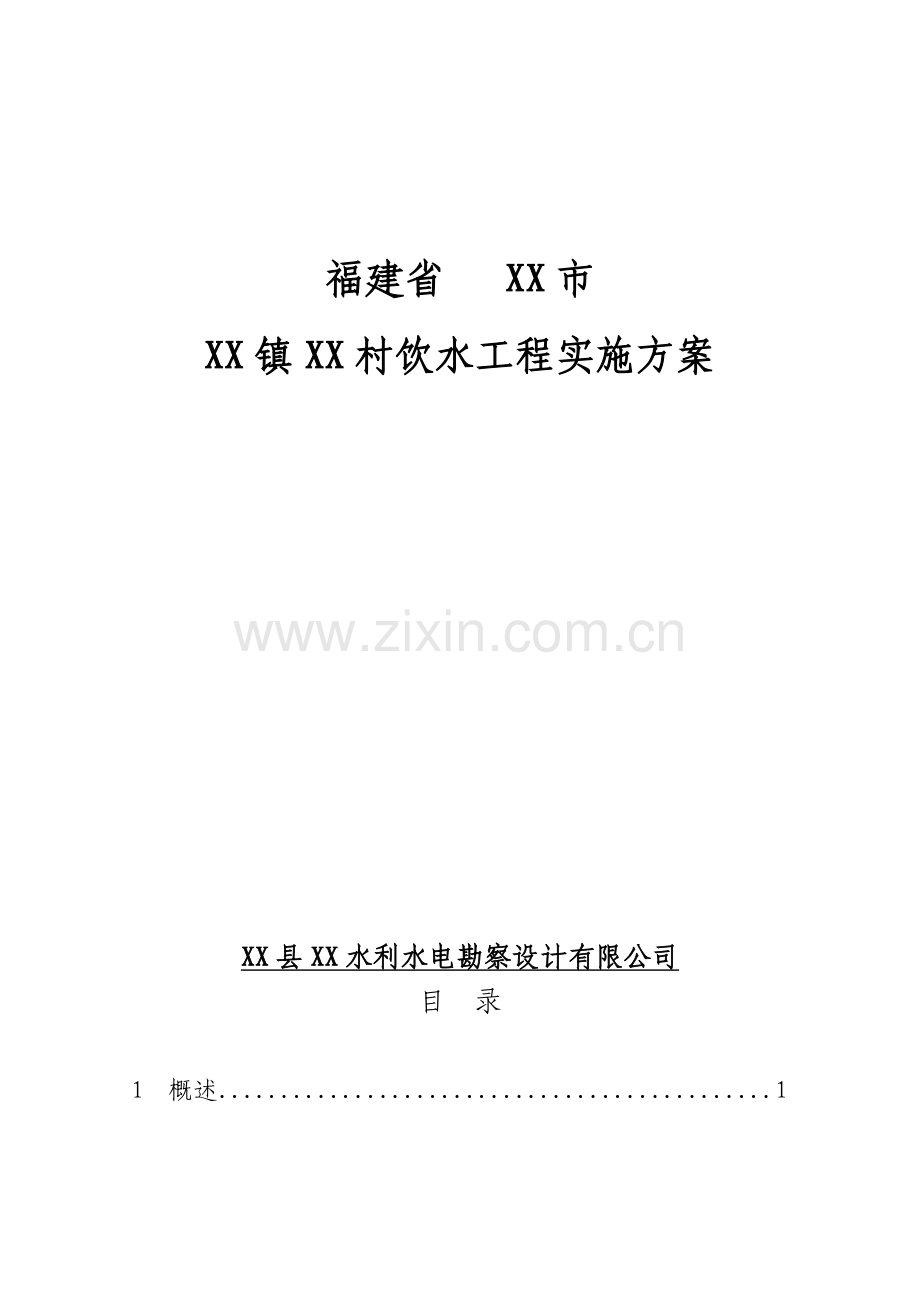

福建省 XX市
XX镇XX村饮水工程实施方案

XX县XX水利水电勘察设计有限公司
目 录

1 概述 1
1.1 概况 1
1.2 供水现状及存在的问题 2
1.3 项目建设的必要性和意义 3
1.4 解决农村饮水安全的可行性 5
1.5 项目建设目标 6
2 供水规模确定 7
2.1 工程年限及水平年 7
2.2 工程受益范围及人口分布 7
2.3 供水规模测算 7
3 供水系统设计 10
3.1 设计依据和标准 10
3.2 水源 10
3.3 系统方案比选 12
3.4 配水工程设计 16
4 施工组织设计 25
4.1 施工条件 25
4.2 施工总布置 26
4.3 施工技术 28
4.4 施工管理 30
4.5 施工总进度 31
5 环境保护 32
5.1 水源水质保护 32
5.2 环境影响 32
5.3 环境保护措施 32
6 工程估算与资金筹措 25
6.1 投资概况 34
6.2 编制依据 34
6.3 定额依据 34
6.4 工程单价取费及其他 35
6.5 投资估算 35
6.6 资金筹措 47
7 运行管理 49
7.2 运行管理 49

附图
附图1：总体平面布置图、配水干管平面布置图
附图2：管网水力计算图
附图3：管槽横断面图
附图4：阀门井安装图
附图5：排气阀井安装图
附图6：排泥阀井安装图

长乐市江田镇港西村农村饮水工程实施方案 1 概述
1 概述

1.1 概况
1.1.1 自然地理位置
XX村属于XX镇管辖，村庄位于XX镇北面，村内有XX市南线交通主动脉“福北线”穿越而过，距XX镇区4km，XX市17km，距福州市43km，交通便捷。由于XX村地处XX南洋水网北区、村周围港道纵横交错环绕，突显江南水乡特色，环境优美。
1.1.2 气候气象
项目区属亚热带海洋性季风气候区，全年四季温和，湿润多雨，平均日照时间1750h，无霜期一般为250～320天。多年平均年降水量为1368mm，年陆地蒸发660～700mm之间，年水面蒸发1100～1200mm之间。降雨集中在4～9月，占全年降雨量的79.30%。多年平均最大风速14.0m/s，最大风速可达40m/s以上，风向东北。
1.1.3 地质地貌
XX镇属沿海丘陵沟谷冲积、海积平原地貌，村域地形平坦，海拔低矮，地面高程多为黄海高程3.4～4.2米，河网纵横交错，历史以来，多植水稻和养鱼，素有江南水乡和海米之乡之称。
1.1.4 社会经济
XX村有XX、上挡2个自然村，主村为XX自然村。经统计，至2010年底全村共395户，1580人，其中XX自然村有300户1200人，上挡自然村95户380人。2000年以来，随着改革开发不断深入，全村经济有较大发展。一方面发展了现代农业，促进农业生产的发展，另一方面村民纷纷外出集资经商办企业、建筑等，有力推动全村社会经济的发展。2010年全村社会经济总收入1100万元，村财收入12.21万元，人均总收入7130元。
1.2 供水工程现状及存在的问题
XX村自来水工程建于1997年，建成后全村实现了通水入户，基本解决了全村395户1500多人供水问题。该村自来水工程水源引自XX镇三溪村水厂，水厂至XX村段的输水总干管长1.0km，管材采用DN100镀锌钢管，沿沟埋敷设。村内配水管网管径DN100～DN20，管材采用镀锌钢管，沟埋敷设。该村自来水工程从三溪村水厂管网延伸供水，三溪村自来水厂第一期工程建成于1994年，水厂规模为3000吨/日，供水人口1.45万人，其中三溪、溪山二村1.3万人，XX0.15万人。随着村民生活水平日益提高，用水量也随之迅速加大，至2005年已经不能满足该地区用水需求，故于2008年三溪二期扩建，增建3000吨/日净水厂一座，扩建后曾一度缓解用水紧张的状态。由于三溪水厂属于村级企业，运行和管理相对落后，管网建成后维护维修未能及时到位，年久失修，管道多处出现破损，漏水相当严重，造成部分地区供水压力较低。现经测量管网水压在7.0～9.0米，用水高峰时仅为6米，无法满足项目区内各村人民生活、生产用水的需求。同时由于该村配水管网管材均为镀锌钢管，且建成使用时间较长，管网失修老化严重，出水呈铁锈状造成水源二次污染，严重影响村民饮水安全。
综上所述，项目区供水存在的主要问题有以下几个方面：
⑴自来水厂的输配水管道多处出现破损，漏水相当严重，造成部分地区供水压力较低，无法满足项目区内各村人民生活、生产用水的需求；
⑵由于饮用水未经过净化、消毒处理，工艺满后，生产管理水平较差，出厂水水质不稳定，未能达到《生活饮用水卫生标准》（GB5749-2006）国家标准。
⑶全村配水管网管材均为镀锌钢管，建成使用时间较长，管内壁腐蚀严重，造成水源二次污染。
1.3 项目建设的必要性和意义
⑴是有效地解决居民饮水不安全问题，保障人民群众的身体健康的需要
党中央、国务院对饮用水安全保障工作高度重视，胡锦涛总书记指出：“要把切实保护好饮用水源，让群众喝上放心水作为首要任务。”XX镇项目区地处XX市东北部沿海，XX镇三溪自来水厂的输配水管道多处出现破损，漏水严重，造成部分地区供水压力较低，无法满足项目区内各村人民生活、生产用水的需求；出厂水水质不稳定，该地区群众迫切需要用上卫生洁净的自来水。
本工程的建设可改善当地人民群众的饮水生活条件，向项目区居民提供洁净、符合饮用水卫生标准的自来水，是当务之急。本工程主要向XX镇XX村供水，可解决1695人饮水不安全问题。实施本工程可直接减少地区介水疾病的发生和传播，有利于保障人民的身体健康，是政府为民办实事的重要举措。
⑵可节约农村劳动力，促进农村经济发展
本工程的建设可提高XX镇XX村自来水的普及率，节省的取水劳力可投入生产和其它副业活动，加快了农村经济的发展，从而增加了农民收入，有利于提高农民生活水平和生活质量。
⑶可完善的基础设施条件，改善投资环境，促进村域的经济持续稳定健康发展
该村的供水保证率低，用水紧张且使用不便，难以适应经济的发展，供水问题已成为经济发展的制约因素。地方经济的发展离不开基础设施的投入和完善，本工程的实施，将有效地改善当地的基础设施条件，使投资环境更趋完善，将会吸引更多的投资开发，进一步促进地方经济的发展，所以建设本工程是势在必行。
⑷可促进社会协调发展
人饮用水量的多少、水质的标准以及安全卫生饮水的普及率等，在一定程度上已成为衡量一个国家和地区文明先进程度的重要指标之一。通过本工程建设，XX镇XX村水质、水量得到保证，不仅对提高人民群众的健康水平产生直接影响，而且使许多家庭卫生设施、电器设备等进入农村家庭，从而有利于改善家庭环境，促进全社会协调发展。
⑸可密切党群关系，促进农村稳定发展
本工程的建设是解决农村饮水不安全问题，饮水安全问题是农村人民群众最关心、要求最迫切的问题之一，解决农村饮水困难，保障农村饮水安全是党和政府的“德政工程”、“民生工程”，是“三个代表”重要思想在基层最直接，最现实的体现，是为农民办实事，让农民得实惠的最重要体现，有利于密切党群关系，促进农村各项事业稳定发展。
1.4 解决农村饮水安全的可行性
⑴水源有保障
本工程项目区由XX市威立雅水务公司自来水厂供水，水量、水质等方面可满足本工程的用水需求。
⑵技术有保障
XX镇水利工作站、XX村村委会有一批长期从事供水工程建设和管理的技术骨干，有着丰富的工程建设、运行管理等方面的经验，技术力量强，完全有能力为本工程的实施提供可靠的技术保障。
⑶资金有保障
解决农村供水需要大量的资金投入，这就必须采用多层次、多渠道集资办法，拓宽资金渠道。由于饮水工程是利民工程，群众积极性较高，XX镇XX村2010年实现乡镇工业总产值1100万元，农民人均纯收入7130元，，自筹能力强。本项目资金除了上级财政扶持，地方村民有能力配套其余的建设资金，以保障项目的顺利实施。
综上所述，本工程建设在水源条件、技术条件、建设资金上都是有保障的，也是可行的。
1.5 项目建设目标
⑴项目名称：XX市XX镇XX村农村饮水工程。
⑵主要建设内容和规模：本工程设计供水规模257m3/d，拟敷设配水干支管120260m。
⑶供水水质、水压标准：XX市威立雅水务公司自来水厂水质应达到国家标准《生活饮用水卫生标准》（GB5749）。本工程配水管网的水压按四层建筑物确定，在配水管网合理布置的情况下，配水干管水压控制点（XX村）最小服务水头不小于20m。
⑷供水保证率：供水保证率95%。
⑸施工组织：2011年8月底完成工程建设的前期准备工作。2011年9月初开始动工，力争2011年12月底投产供水，工程施工期4个月。
⑹项目建设目标：工程建成后，可解决XX镇XX村1695人饮水不安全问题。

52

长乐市江田镇港西村农村饮水工程实施方案 2 供水规模确定
2 供水规模确定

2.1 工程年限及水平年
根据《村镇供水工程技术规范》（SL310-2004）以及XX市及XX镇有关规划中提出的城镇供水发展目标，确定本工程以2010年为设计现状年，以2020年为设计水平年，设计年限为10年。
2.2 工程受益范围及人口分布
本工程项目区由XX镇三溪村自来水厂供水，工程设计受益总人口1580人，其中XX自然村1200人、上挡自然村380人。
项目区人口自然增长率为7‰，设计水平年（2020年）预测受益人口计算公式如下：
P=Po*（1+a）n
P ——项目区设计水平年受益人口；
Po——项目区现状年饮水不安全人口；
a ——人口自然增长率；
n ——设计年限。
经计算，设计水平年（2020年）项目区预测受益人口为1695人。
2.3 供水规模测算
供水规模测算方法有人均综合用水量指标法、工业用地面积计算法和根据用水定额分项计算法。根据本工程的实际情况，拟采用用水定额分项计算法。供水规模测算主要包括居民生活用水量、工业企业用水量、公共用水量、消防用水量、未预见水量及管网漏失水量。
⑴生活用水量
生活用水定额根据《村镇供水工程技术规范》（SL310—2004）中规定，本工程受益村为全日供水，户内有洗涤池和部分其他卫生设施，设计水平年（2020年）最高日生活用水定额取120L/人·d。
经测算，设计水平年（2020年）本工程最高日生活用水量为Q1 =1695×0.12=203m3/d。
⑵工业企业用水量
本工程为居民生活区，不考虑工业企业用水量。
⑶公共用水量
公共用水量按最高日生活用水量的10%计算，则公共用水量Q2为：
Q3=Q1×10%=20.3（m3/d）
⑷消防用水
本项目区为农村，人口仅1695人，且村庄周边港道环绕，终年蓄水，根据《建筑设计防火规范》（GB50016）规定，可不单列消防用水量。
⑸管网漏失水量及未预见水量
管网漏失水量及未预见水量按上述三项用水量之和的15%计，则管网漏失水量及未预见水量Q4：
Q5=（Q1 +Q3）×15%=33.5（m3/d）
⑹总用水量
Q5=Q1+Q3+Q5=257（m3/d）
经计算，本工程设计水平年（2020年）最高日总用水量为257m3/d。根据《XX市威立雅水务公司自来水厂初步设计报告》，现有威立雅水务公司自来水厂的设计供水规模为11.5万m3/d，可以满足本项目区的用水需求。

长乐市江田镇港西村农村饮水工程实施方案 3 供水水系统设计
3 供水系统设计

3.1 设计依据和标准
本工程初步设计编制过程中所遵循的有关规范和标准如下：
(1)生活饮用水卫生标准（GB5749-2006）
(2)室外给水设计规范（GB50013-2006）
(3)室外排水设计规范（GB50014-2006）
(4)地表水环境质量标准（GB3838-2002）
(5)饮用水水源保护区划分技术规范（HJ/T338-2007）
(6)《村镇供水工程技术规范》（SL310-2004）
(7)建筑给水排水设计规范（GB50015-2003）
(8)建筑设计防火规范（GB50016）
(9)建筑结构荷载规范（GB50009-2001）
(10)混凝土结构设计规范（GB50010-2002）
(11)城镇给水厂附属建筑和附属设备设计标准（CJJ41-91）
(12)给水排水工程结构设计规范（GB50069-2002）
3.2 水源
⑴XX市威立雅水务有限公司管网延伸供水
XX市威立雅水务有限公司水厂水源取自闽江的炎山取水口，设计供水规模为11.5万m3/d，现状供水量为11.5万m3/d，本工程设计供水规模为257m3/d。经协商，威立雅水务有限公司已同意保证本项目区的用水需求，因此水量能够得到保障。本项目区作为威立雅水务有限公司配水管网的延伸部分，经管道水力计算，不需要加压（详配水管网水力计算一节）。
XX威立雅水务有限公司水厂采用目前较为先进的净水工艺（V型滤池）和PLC自动化控制系统，并配备了先进的控制设备和在线仪器仪表检测，出厂水符合国家饮用水卫生标准。因此本项目供水水质也能够得到保障。只要对水源采取综合治理措施，强化监测，加强环境保护，水质是可以满足本工程建设需要，设计在第六章中提出了保护水源及治理的具体措施。威立雅水务有限公司在水量、水质等方面可满足本工程的用水需求。
⑵XX镇三溪村水厂管网延伸供水
本项目区于1997年建设农村饮水工程，供水水源由XX镇三溪村水厂供水。三溪村自来水厂第一期工程建成于1994年，水厂规模为3000吨/日，净水采用 型一体化净水器一台，日净水能力3000吨/日，供水人口1.45万人，其中三溪、溪山二村1.3万人，XX0.15万人。随着村民生活水平日益提高，用水量也随之迅速加大，原水厂供水能力已经不能满足该地区用水需求，故于2008年三溪水厂二期扩建，增建3000吨/日一体化净水厂一座，才基本满足该地区用水需求。由于三溪水厂建成于上世纪九十年代未，运行和管理相对落后，管网建成年久失修，管道老化严重，漏水相当严重。同时由于该水厂为农村小水厂，净化、消毒工艺设备简陋，管理也不够规范，从而其供水量不满足、水压不保证、水质也时有不达标，尤其是远离三溪水厂的XX村水压极低，正常情况下水压仅为6～7米，最低时只有4米，而该村大部分房屋在3层以上，根据《村镇供水工程技术规范》（SJ310-2004）中规定，集中式供水工程，生活饮用水水质应符合《生活饮用水卫生标准》（GB5749-2006）的要求，最小的水压应达到13.5～16.0米之间。
经水源比选，三溪水厂在水量、水压、水质等方面不能满足工程的用水需求。XX威立雅水务有限公司水厂则能满足，选用其作为水源能保证项目区内村民用水安全。

3.3 系统方案比选
3.3.1 输、配水管管材的比较
输、配水管所用的管材是影响给水水质、保证供水工程运行安全的的重要因素。目前市面上给水管材品种繁多，常用的管材分为金属管及非金属管，给水工程中常用的金属管材有球墨铸铁管、钢管，常用的非金属管材有预应力钢筋砼管、PVC-U管、HDPE管、PVC—M管等。
⑴预应力钢筋砼管
预应力钢筋砼管优点是从造价上看单价最低，投资较省，成品无需防腐，当地使用经验丰富，承插式胶圈接口能承受一定量的沉陷、错口、弯折，抗震性良好。缺点是管道自身重量大，接口多，搬运不方便，运输、起吊、安装麻烦，管材承受内水压力及土壤、车辆运行所造成的外部荷载能力有限，管材对施工要求高，承插式接口精度要求较高，如间隙不均将影响止水，管道在运输、起吊、埋设、接口等施工过程中应严格按施工规范进行，否则影响管道的安全运行。
⑵钢管
钢管的特点是耐高压、耐振动、强度高、单管长度大且接口方便，其管身的可焊性使其适应面广，加工使用方便灵活，是应用最为广泛的管材之一。但钢管易受腐蚀，必须对内外壁做防腐处理，制作对焊接质量要求较高，且价格高，一般用于管道穿过溪流、公路、铁路、桥梁时采用。
⑶球墨铸铁管
球墨铸铁管由于制作的离心浇注技术，使其具有较高的拉伸强度和延伸率、较好的韧性、耐高压等优良性能，有一定的耐腐蚀、抗氧化能力，承插式胶圈接口能承受一定量的沉陷、错口、弯折，抗震性良好。缺点是价格较高，且管道自身重量较大，接口多，搬运不方便，运输、起吊、安装较麻烦。
⑷塑料管
塑料管（PVC-U管、HDPE管、PVC-M管）与其他管道相比，具有重量轻，耐腐蚀、卫生安全、内壁光滑水力条件好、柔韧性好、施工安装方便等优点。塑料管管径的规格为不大于DN630，一般用于小管径的输配水管网中。
PVC-U管价格较低，但材料较脆，在实际施工中，特别在地质条件复杂的地区，管材受到外界冲击时容易发生脆性破坏。HDPE管整体性好，韧性、耐久性优于PVC-U管，安装严格，施工较PVC管慢，价格高于PVC-U管、PVC-M管。PVC-M管俗称抗冲改性PVC管，通过改性提高了PVC管的韧性，具有较好的抗冲击性、抗开裂性能，方便搬运、运输和提高管道运行的安全性，同时安装简便、施工快捷、维修便利，在英国、澳大利亚等国家的给水管网中成功应用多年。PVC-M管价格略高于PVC-U管，低于HDPE管。
各种管材比较详见表3-1。

长乐市江田镇港西村农村饮水工程实施方案 3 供水系统设计
给水管材比较表
表3-1
管材
项目
预应力钢筋砼管
钢管
球墨铸铁管
PVC-U管
PVC—M管
HDPE管（PE100）
承压能力
较低
高
较高
较高
较高
较高
耐冲击性
较低
高
较高
较低
较高
较高
重量
最重
较重
较重
较轻
较轻
较轻
市场供应
附近生产
附近生产
外地采购
外地采购
外地采购
外地采购
防腐
成品无需防腐
内外壁均需防腐
内外壁均需防腐
成品无需防腐
成品无需防腐
成品无需防腐
施工条件
运输、安装麻烦
运输、安装较麻烦
运输、安装较麻烦
运输、安装方便
运输、安装方便
运输、安装方便
接口型式
承插式胶圈接口，抗震性良好
焊接、法兰、螺纹连接，焊接质量要求较高
承插式胶圈接口，抗震性良好
承插式胶圈、粘接，接口方便
承插式胶圈、粘接，接口方便
插入式、熔焊接，安装严格
DN200（0.8MPa）单位长度管道参考造价(元/m)
123.1
244.5
197.1
118.9
133.6
180.8
使用经验
丰富
局部使用
丰富
丰富
丰富
局部使用
糙率
0.014
0.013
0.013
0.009
0.009
0.009

长乐市江田镇港西村农村饮水工程实施方案 3 供水系统设计
3.3.2 输、配水管管材的选择
通过表3-1的对比分析，从造价上看预应力钢筋砼管虽单价较低，但安装麻烦，对施工要求高，接口加工精度要求高，如间隙不均将影响止水，会造成漏水严重，设计上不考虑采用预应力钢筋砼管。球墨铸铁管、钢管承压能力高，施工安装方便，但造价高，重量大，管壁糙率高，且成品需要防腐。PVC-U管重量轻，施工安装方便，单价较低，使用经验丰富，运输安装方便，但材料较脆，实际施工中受到外界冲击时容易发生脆性破坏。PVC-M管通过改性虽提高了PUC-U管的韧性，同时管道的抗冲击性、抗开裂性也有显著提高。HDPE管具备接口稳定可靠、材料抗冲击性、抗开裂、耐磨、可挠性好等优点。
根据项目区地处闽江口沿海地带，地基承载力较低的实际情况，且配水干管主要沿乡镇道路布设，设计选择的管材应具有抗震性好、足够的强度、施工方便、安全卫生的特点，并切合当地的经济建设与发展实际水平的给水管材。通过表3-1分析，设计管材从抗震性、接口稳定可靠、施工条件、承压能力综合考虑，设计配水干管、支管管材采用PE管，管道穿过溪流、公路、桥梁时采用钢管。
3.4 配水工程造设计
3.4.1 配水管网布设原则
本工程的配水管网布设时考虑以下原则：
⑴配水管网覆盖整个供水区，配水干管通到各自然村村口接口，保证本设计供水范围内用户的要求；
⑵管网供水压力基本满足服务区域内的用户要求为标准；
⑶管线选择应尽可能做到起伏变化小、线路短、少拆迁、少占农田、施工和维修方便，根据工程的具体情况，配水干管尽量考虑沿现有公路敷设；
⑷规划的配水管网与城镇总体规划布局、规划道路布局以及现有各专业管网的状况相协调，避免规划的配水管网与规划道路建设发生矛盾，导致重复破路或管道改线。
3.4.2 配水管网平面布置
本工程项目区由XX市威立雅水务有限公司供水，威立雅水务有限公司供水管道已铺设至XX市滨海工业区。
设计配水干管从威立雅水务有限公司海工业区供水干管XX漳流节点接出，沿XX上垱自然村村前小路向西北敷设106m至上垱村（节点1）后分成2条配水干管。1条配水干管采用De110～160PE管沿稻田向西敷设至自然村，而后贯穿XX自然村后穿福北公路至新村；另1条配水主干管采用De90～50PE管沿上垱自然村向北南向敷设。配水干管、支管呈树枝状管网布设。配水管网布置详见附图1。
本工程拟敷设配水干支管总长度为4122m，管材采用PE管，其中De160长度为858m；De110长度为395m； De90长度为37m；De75长度为207m；De63长度为196m；De50长度为997m；De40长度为1197m；De32长度为235m；。
3.4.3 配水管网水力计算
⑴节点流量分配原则
配水管网干管设计流量按最高日最高时供水量计算，设计管网平差中将大用户流量就近集中分配到相应的节点上，其余水量按用水量在全部干管上均匀分配的原则，计算比流量和各管段的沿线流量。节点流量由与之相连各管段的沿线流量折半叠加得出，同时加入附近的大用户集中流量。得出的节点总用水量作为计算节点水量。
考虑到公共用水量、消防用水量、未预见水量及管网漏失水量在总供水量中所占的比例较小，管网平差时将上述水量均匀分配到各个节点上。
⑵管道水力计算技术参数
①管道内壁粗糙系数
钢管粗糙系数Ch（海曾—威廉系数）取Ch=110，PE管取Ch=135。
②最高日用水时变化系数
本工程配水管按257m3/d规模设计，根据《村镇供水工程技术规范》（SL310—2004）规定，本工程为Ⅳ型集中式供水工程，时变化系数取2.2。
③最小服务水头
根据《室外给水设计规范》（GB50013-2006）规定，本工程配水管网的水压按直接供水的四层建筑物确定，用户接管处的最小服务水头为18m。
⑶管道水力计算公式
①球墨铸铁管、钢管的水力计算，采用以下公式：
， ，

②PE管道的水力计算，采用以下公式：
， ，

③配水管网水力平差计算，采用以下公式：

式中：i——水力坡降；
λ——摩阻系数；
dj——管道的计算内径(m)；
V——平均水流速度(m/s)；
g——重力加速度为9.81(m/s2)；
C——流速系数；
R——水力半径(m)；
q——设计流量（m3/s）；
Ch——海曾——威廉系数。
⑷管道水力计算成果
设计采用威力雅水务公司XX干管线的漳流接口接入，由威力雅水务公司提供的该点出口水压为0.3MPa,该点地面标高10米，则该点计算水压为40m。
①配水干管沿线配水流量和节点流量计算
按单位长度管段计算的比流量法
q比=
管线总计算长度L=2804（m）
最高时总流量Q=257×2.2/3600×24=0.00654m3/s
q比==0.00233L/m
各管道沿线流量= q比×Li,列表计算
表3-1
管段编号
1-2
2-3
2-2a
2-2b
3-3a
3a-3b
3a-3c
Li（m）
37
77
100
38
56
68
70
Qi(L/S)
0.086
0.18
0.23
0.09
0.13
0.16
0.16
管段编号
3-3d
3-4
4-4a
4-5
6-6a
6-6b
7-7c
Li（m）
42
30
59
124
32
70
49
Qi(L/S)
0.1
0.07
0.14
0.29
0.07
0.16
0.11
管段编号
7a-7b
7a-7c
7a-7d
7-8
8-8a
8a-8b
8b-8c
Li（m）
95
18
53
64
25
59
22
Qi(L/S)
0.22
0.14
0.12
0.15
0.06
0.14
0.05
管段编号
8b-8d
8a-8e
8e-8f
8e-8g
8g-8h
8g-8i
8-9
Li（m）
30
108
50
52
58
108
33
Qi(L/S)
0.07
0.25
0.12
0.12
0.14
0.25
0.08
管段编号
9-9a
9-10
10-10a
10a-10b
10a-10c
10a-10d
10-11
Li（m）
90
91
32
84
55
62
21
Qi(L/S)
0.21
0.21
0.07
0.20
0.13
0.14
0.05
管段编号
11-11a
11-12
12-12a
13-13a
13-13b
13b-13c
13-14
Li（m）
143
85
74
60
22
92
174
Qi(L/S)
0.33
0.20
0.17
0.14
0.05
0.21
0.41
节点流量计算，节点流量为汇交于节点各管道总和的一半，列表计算：
节点
节点流量（L/S）

节点
节点流量（L/S）

0
0
0

8c
×0.05
0.03
1
×0.09
0.045

8d
×0.07
0.04
2
×(0.09+0.18+0.23+0.09)
0.30

8e
×(0.25+0.12+0.12)
0.25
2a
×0.23
0.12

8f
×0.12
0.06
2b
×0.09
0.05

8g
×(0.12+0.14+0.25)
0.25
3
×(0.18+0.13+0.1+0.7)
0.24

8h
×0.14
0.07
3a
×(0.13+0.16+0.16)
0.23

8i
×0.25
0.12
3b
×0.16
0.08

9
×(0.08+0.21+0.21)
0.25
3c
×0.16
0.08

9a
×0.21
0.11
3d
×0.1
0.05

10
×(0.21+0.07+0.05)
0.17
4
×(0.07+0.14+0.29)
0.25

10a
×(0.07+0.25+0.13+0.14)
0.27
4a
×0.14
0.07

10b
×0.2
0.1
5
×0.29
0.15

10c
×0.13
0.06
6
×(0.07+0.16)
0.12

10d
×0.14
0.07
6a
×0.07
0.04

11
×(0.05+0.33+0.2)
0.29
6b
×0.16
0.08

11a
×0.33
0.17
7
×(0.11+0.15)
0.13

12
×(0.2+0.17)
0.19
7a
×(0.11+0.22+0.14+0.12)
0.30

12a
×0.17
0.09
7b
×0.22
0.11

13
×(0.14+0.05+0.41)
0.30
7c
×0.14
0.07

13a
×0.14
0.07
7d
×0.12
0.06

13b
×(0.05+0.21+0.12)
0.19
8
×(0.15+0.06+0.08)
0.15

13c
×0.21
0.11
8a
×(0.08+0.14+0.25)
0.24

13d
×0.12
0.06
8b
×(0.14+0.05+0.07)
0.13

14
×0.41
0.21
经计算，配水干管各管段的水力计算成果见表3-2及管网水力计算图（附图2）。
配水干管网水力计算表
表3-2
管段
管材
设计流量(L/s)
管径 (m)
实际流量(L/s)
长度 (m)
Q1.774
×103
d4.774
×103
水力坡度(‰)
水头损失(m)
0-1
PE160/1.0
6.63
141
0.42
106
0.137
0.0868
1.44
0.17
1-2
PE90/1.0
1.62
79.2
0.33
37
0.0112
0.00552
1.86
0.08
2-2a
PE50/1.6
0.12
40.8
0.09
106
0.00011
0.000233
0.435
0.05
2-2b
PE40/1.6
0.05
32.6
0.06
38
略
略
0.27
0.01
2-3
PE75/1.25
1.15
63.8
0.36
77
0.0061
0.00197
0.84
0.22
3-4
PE63/1.6
0.47
51.4
0.23
55
0.00125
0.0007
1.63
0.10
3-3a
PE50/1.6
0.39
40.8
0.30
56
0.00090
0.00023
3.52
0.20
3a-3b
PE40/1.6
0.08
32.6
0.10
68
略
略
0.618
0.05
3a-3c
PE40/1.6
0.08
32.6
0.10
70
略
略
0.626
0.05
4-5
PE50/1.6
0.15
40.8
0.11
124
略
略
0.646
0.08
1-6
PE50/1.6
0.24
40.8
0.18
89
略
略
1.49
0.13
6-6b
PE40/1.6
0.08
32.6
0.10
140
略
略
0.618
0.10
6-6a
PE40/1.6
0.04
32.6
0.05
65
略
略
0.18
0.01
1-7
PE160/1.0
4.72
141
0.30
694
略
略
0.79
0.60
7-7a
PE63/1.6
0.54
51.4
0.26
49
略
略
2.08
0.12
7a-7b
PE40/1.6
0.11
32.6
0.13
95
略
略
1.09
0.11
7a-7c
PE40/1.6
0.07
32.6
0.08
58
略
略
0.49
0.03
7-8
PE110/1.0
4.05
96.8
0.55
64
略
略
3.62
0.25
8-9
PE110/1.0
2.71
96.8
0.37
33
略
略
1.77
0.06
9-10
PE110/1.0
2.35
69.8
0.32
91
略
略
1.38
0.14
10-11
PE110/1.0
1.68
96.8
0.23
21
略
略
0.76
0.02
11-12
PE110/1.0
1.22
96.8
0.17
85
略
略
0.43
0.04
12-13
PE110/1.0
0.94
96.8
0.13
101
略
略
0.271
0.03
13-14
PE50/1.6
0.21
40.8
0.10
174
略
略
1.17
0.22
8-8a
PE75/1.25
1.19
63.8
0.37
25
略
略
3.21
0.08
8a-8e
PE75/1.6
0.75
63.8
0.23
108
略
略
1.53
0.16
8e-8f
PE40/1.6
0.06
32.6
0.10
50
略
略
0.37
0.02
8e-8g
PE50/1.6
0.44
40.8
0.34
52
略
略
4.36
0.25
8g-8i
PE40/1.6
0.12
32.6
0.14
108
略
略
1.27
0.15
8a-8b
PE50/1.6
0.20
40.8
0.15
59
略
略
1.08
0.07
9-9a
PE40/1.6
0.11
32.6
0.13
90
略
略
1.07
0.11
10-10a
PE50/1.6
0.5
40.8
0.38
32
略
略
5.47
0.20
10a-10b
PE40/1.6
0.1
32.6
0.13
84
略
略
0.92
0.09
11-11a
PE50/1.6
0.17
40.8
0.13
143
略
略
0.807
0.13
12-12a
PE40/1.6
0.09
32.6
0.11
74
略
略
0.76
0.06
13-13a
PE40/1.6
0.07
32.6
0.10
127
略
略
0.49
0.07
13-13b
PE50/1.6
0.36
40.8
0.28
22
略
略
3.05
0.07
13b-13c
PE40/1.6
0.11
32.6
0.13
92
略
略
1.09
0.11
3.6.5 管道施工
管道采用明挖敷设，原土回填，开挖边坡根据地质条件及开挖深度确定：岩基段为1:0.25；淤泥段为1:2，一般土基段为1:0.5～0.67。原土回填压实系数0.90～0.95，管底采用碎石灌砂垫层。管道最小埋置深度：山坡地段及耕作地为0.7m，跨越公路处为1.0～1.2m。当管线转角小于5°时，则用承插管自身逐渐借转，每节管转角控制不大于1°。当管道转角大于5°，须设弯管，弯管及管道上三通均需设支墩，材料采用C15砼。管槽开挖、基础及回填断面见附图3。
供水管与污水管交叉时，供水管应设在污水管上方，且不应有接口重叠。若给水管敷设在下面时，应采用钢管或钢套管，钢管伸出交叉管的长度每边不得小于3m，套管两端采用防水材料
