PMIPS分布式多媒体可视化交互管理系统
广州拓视悦声电子科技
版本：-V1.1

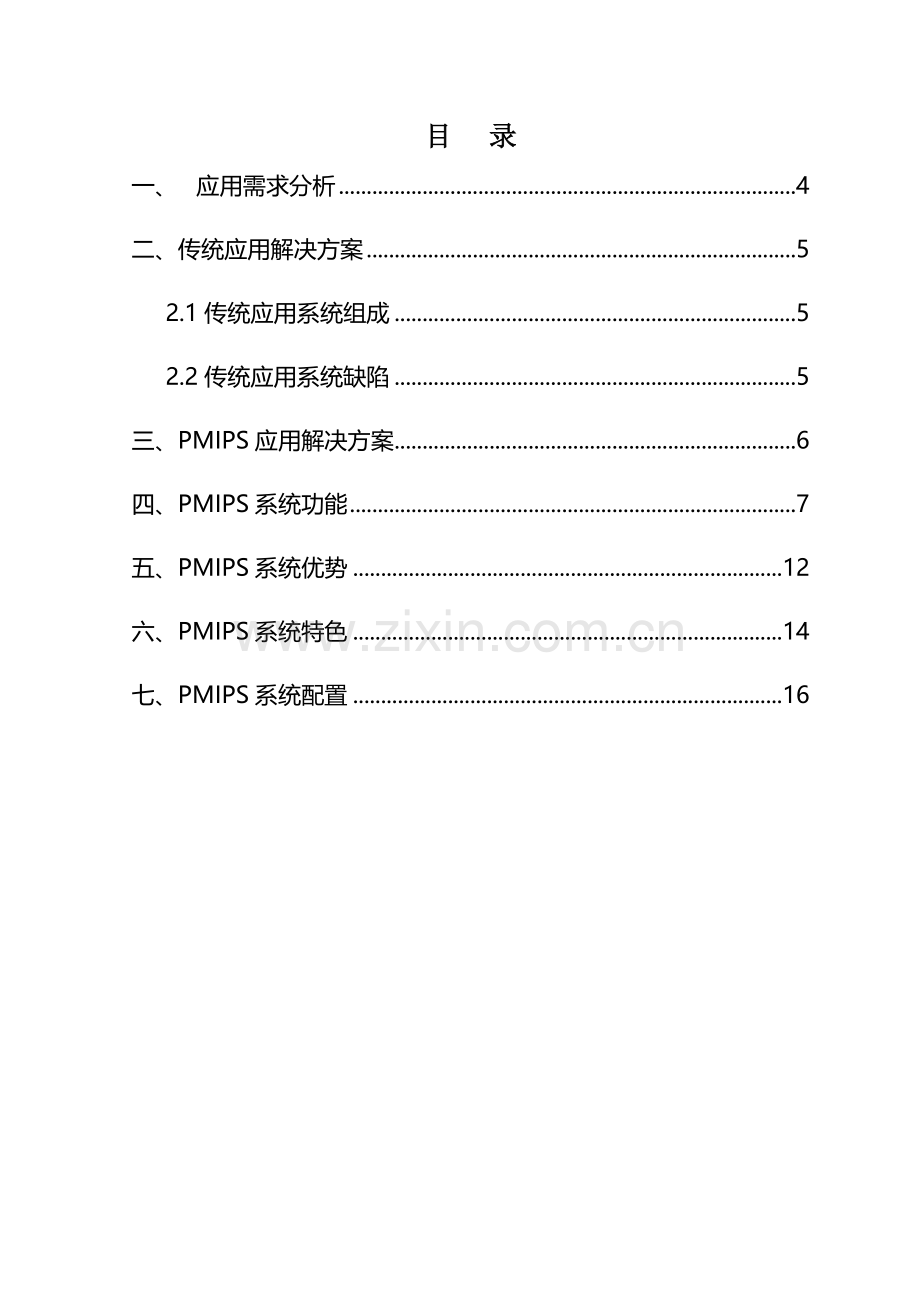

目 录
一、 应用需求分析 4
二、传统应用解决方案 5
2.1传统应用系统组成 5
2.2传统应用系统缺陷 5
三、PMIPS应用解决方案 6
四、PMIPS系统功能 7
五、PMIPS系统优势 12
六、PMIPS系统特色 14
七、PMIPS系统配置 16

一、 应用需求分析
在目前，各类用户会议室、多功厅、指挥中心等场所音视频系统需求特征以下：
Ø 前端信号类型多，有笔记本电脑、高清摄像机等，包含到接口、信号格式、协议繁多；
Ø 要求兼容性好，扩展方便；
Ø 信息任意调用，传输分享方便, 采取屏蔽网线或光纤传输，大大简化布线(极大节省布线成本和人工)和提升信号传输安全性和降低外界干扰。
Ø 描述一：（针对会议室）
强大图像处理，能够实现会议视频VGA/DVI/HDMI/3G-SDI/YCBCR
视频、计算机/电脑网络信号等信号混协议屏显示，支持全部输入信号源在不一样地点任意显示器终端上（包含投影机、液晶电视、显示器）任意显示，能够实现单屏幕多画面处理（包含放大、缩小、多画面显示、叠加等）。
Ø 描述二：（针对指挥中心）
强大图像处理，能够实现会议视频VGA/DVI/HDMI/3G-SDI/YCBCR
视频、计算机/电脑网络信号等信号混合共屏显示，支持全部输入信号源在不一样地点任意显示器终端上（包含投影机、液晶电视、显示器、DLP背投拼接墙、LCD液晶拼接墙、PDP等离子拼接墙等）任意显示，能够实现多种信号任意全墙漫游（包含单屏、跨屏、全墙显示、组屏显示）、任意大小缩放显示。
Ø 清楚自然声音效果；
Ø 信息实时保留和回放；
Ø 操作界面简单、快速、明细；

二、传统应用处理方案
传统应用系统组成：显示设备+混插矩阵+传输系统+调音台+音频处理设备+扬声器系统+录播系统+会议系统+中控系统

对使用和管理人员来说，传统音视频系统关键存在以下缺点:系统复杂，设备繁多，一旦系统或设备出现问题，排查起来也要浪费不少时间，而且对系统有其它需求，扩展起来比较麻烦；各个设备间兼容性比较差，尤其是高清视频信号在远距离传输经过多种转换器、传输器和切换设备后，信号常常会出现不稳定现象。系统操作不够直观，没有措施看到信息实时改变，比如音频控制，使用调音台进行操作能够看到信息实时把改变，但调音台功效按钮比较多，使用比较复杂，需要经过专业培训；使用传统中控系统，操作比较简单，但不能实时监测到信号改变。

三、PMIPS应用处理方案
PMIPS分布式多媒体可视化交互管理系统是针对专业音视频应用全可视化信息交互平台，关键面向政府部门、企机关等，为其提供完备多媒体信息可视化处理方案。意在将用户系统内原来孤立音视频信息全部互联为专门针对视听及信息可视化系统，实现信息互通和共享，从而为用户提供更为直观全方面、便捷信息获取渠道，创建集互联、信息交互、数据应用于一体综合可视化信息处理方案，使用户能够经过统一管理大量可视化信息，更为客观了解业务情况，做出正确判定决议。
系统采取分布式架构管理全部会议室各类硬件设备，完成多媒体会议系统中五大工作：控制、传输、处理、管理、存放;采取同网同时传输技术，基于网络架构平台，实现多平台控制。系统采取模块化设计结构，含有强大扩展性，关键由管理服务器（可选配）、高清录播服务器（可选配）、高清输入接口机、高清输出接口机、音频处理接口机、环境控制接口机、综合触摸管理终端、千兆网络交换机组成;每个功效节点按服务器分配下来指令来完成各自处理任务;

全部节点到控制机房采取千兆网络连接，会议室视音频信号全部经过无压缩方法传输到控制机房，由视频管理、音频管理、会议录播、环境管理等各类硬件和软件组成，和各个场所对应节点组成数字网络，为多媒体会议提供高质量服务和管理及传输。
管理控制人员经过网络在会议控制中心或办公室使用终端（或电脑）进行控制。
四、PMIPS系统功效
1、采取可视化、网络化管理
采取IP技术，系统采取可视化双向交互式操作平台，所见即所得操作体验，区分于传统单向中控操作界面。含有全部音视频信号实时回显功效，图像切换不再是按键式操作，而是触控屏手指拖拉式操作方法。
管理终端界面显示控制区域，能够模拟会议室内大屏幕显示系统布局方法，能够经过模式调用快速设置。
管理终端界面视频源区域，动态图像回显在该区域，在界面上所见即所得管理，直接拖拉某视频源至显示控制区域进行显示。
管理终端界面音频控制区域，支持音频电平监测表，方便管理控制人员对音频电平和音量进行实时观察，音量电平控制采取模拟推子进行滑动控制；
管理终端界面环境控制区域，包含窗帘、灯光、空调等机电环境控制功效，控制多种播放设备（开关机、播放、暂停、停止、快进、慢进、上一首、下一首），如DVD、机顶盒等，控制多种显示设备电源开关机及输入状态切换等；
管理终端界面预留设置摄像机控制相关按钮，如摄像机机位（全景机位、特写机位、跟踪机位等）、预置位（1-N）、放大、缩小、上下左右控制键，并在该区域设置一个窗口用于显示目前摄像机拍摄图像画面；
管理终端录播控制区域，可接收来自任意高清输入接口机视频数据，并对这些数据进行存放、转发和管理，实现直播和点播功效，系统含有视音频信号和计算机屏幕信号同时存放、回放；
2、集中化+分散式管理
管理人员在办公室即可经过局域网对全部会议室多媒体系统进行预览、监测、控制和管理，有效节省了管理成本、提升了管理效率；

总控屏（管理多间会议室）

各会议室可配置12寸PAD，对本会议室进行管控，也可选择其它会议室进行远程管控，灵活方便，操作简单。

PAD（独立会议室控制）支持多级权限设置

3、含有网络录播存放功效
传统录播系统为独立子系统，需要单独投资

PMIPS系统采取原生态录播方法
Ø 可对任意输入信号进行录制
Ø 支持多点同时录制
Ø 上屏同时录制，无须分配器或双流节制
Ø 支持多用户直播、点播
Ø 支持流媒体文件管理

4、分布式架构及系统稳定性
系统采取真正分布式架构，采取1对1音视频信号DSP处理机制；

PMIPS系统采取优异蜂窝式结构，含有超前稳定性；它以通用交换机为交换关键，其任何节点出现故障后，全部能够快速便捷地被周围节点替换；不会影响整个系统稳定运行。即使是系统中枢控制节点出现故障，也能够立即用周围节点替换，令系统快速恢复正常运行；
PMIPS系统含有高度冗余性；用户无须再担心以后升级扩容问题；不像其它系统升级扩容必需更换更大机箱，甚至整个系统需要推到重来。
系统含有简练架构，去除冗余步骤，降低物理节点，提升系统稳定性和高维护性。含有高扩展性，不用更改现有系统情况下，可经过软件或硬件方法进行升级。各个节点独立运行，无相互依靠，单个节点出现故障不会影响其它系统正常使用

5、交互信息共享及系统平台兼容性
系统采取标准网络设备和接口，全部音视频节点实现IP化分布式部署，大大扩展整个音视频网络规模和覆盖面。可实现对本会议室音视频交互式管理、控制，也可和其它关键会议室音视频共享、互通等。

系统能够完全实现用户之间无障碍多媒体控制，总控中心内能够和其它会议室经过音视频实时交互，交流手段能够是文字、图像、声音或视频等多个手段。系统提供给用户“对等无障碍交流”模式。连入网络任何人视频、语音、文字、图画、文件和其它资源，全部能在所拥有权限内以近乎随心所欲方法进行共享和交流。交互平台不仅提供了理想信息交互环境，还尤其实现了很多用户一直迫切需要控制功效。
更为关键是各会议室实现了信息无缝共享，不再是一个个信息孤岛。多方可进行可视化会议讨论和信息同时共享。
PMIPS以分布式音视频处理技术为关键，实现音视频及控制对接。将分散节点经过网络集合成为可视化系统，全部节点信息可在系统中共享。极低带宽占用拓展了PMIPS覆盖范围，完全去中心化架构为用户提供了稳定可靠互联确保。

五、PMIPS系统优势
Ø 可靠稳定，系统采取分布式架构方法，各子系统工作相对独立，局部维护完全不影响其它系统，实现真正意义上高容错性;
Ø 降低布线，传统系统中所使用线材90%被网线替换，降低了施工难度；
Ø 结构简单，系统硬件分为输入、输出和控制3部分，大大降低了处理设备数量；
Ø 传输可靠，使用局域网络传输音视频数据，1对1编解码，系统传输愈加稳定快速可靠；
Ø 系统复用，只要在同一个局域网内，多个房间、空间能够共用1套系统。
Ø 使用简单，友好操作界面能够使和会者自助操作和控制会议步骤；
Ø 可视管理，可在场外监测设备运行状态，同时观看会议室内播放内容，交互式操作，可设定权限；
Ø 扩展方便，系统建成后，能够依据实际应用情况增加音视频接口，系统可快速随意扩展，系统结构无须做调整；
Ø 定制开发，系统软件化，可依据用户实际情况，进行深度定制开发满足用户需求。
Ø 资源共享，在同一网络上，可方便实现资源共享和均衡;
Ø 完美交互，完美交互式用户控制体验和显示方法;

PMIPS系统和传统系统优势比较
性能比较
传统系统
PMIPS系统
系统组成
数字音频系统、视频系统、中控系统、录播系统、多媒体信号放大传输系统
只需要建立一套1000M PMIPS网络系统
系统兼容性
包含到接口、信号格式、协议繁多，极难做到系统高度集成，系统整体升级难
全部信号控制、传输、显示在同一平台下，很轻易进行集成，升级方便
传输一致性
音、频视系统采取分网传输，无法做到音视频同频传输
采取底层编码及传输协议，音、视频可同时同网传输
资源共享
需要增加额外配号分配设备及传输设备
不需要增加其它设备
稳定性
系统复杂，所包含产品种类繁多，故障率较高，备份时需要分系统独立备份
分布式系统结构并可对全系统进行实时备份
控制平台
多系统专用平台控制，需第三方平台进行整合控制，交互性能不佳；
只有一套系统，可简单实现多平台控制，全交互式用户控制体验；
布线工程
所包含线材种类繁多，且轻易受到干扰
布线简单快捷，成本低
经济性
堆砌式系统，伴随系统功效增加，成本成几何式增加
系统越复杂，成本越低，含有较高系统比

六、PMIPS系统特色
Ø 所见即所得设计理念
采取托拽式操作，触摸或鼠标键盘控制管理方法；可多个视频源任意叠加、托拽移动；可支持多路动态视频源同一界面动态显示，托拽式滑动控制上显示控制区域；所见即所得管理图像预览，直接预览视频输入端画面情况；
Ø 信号传输突破多媒体距离限制
采取屏蔽网线或光纤传输把以前系统设计中有线(限)变成无线(限)，由以前(视频、音频、控制)分网异步传输整合成同网同时传输，大大简化布线(极大节省布线成本和人工)和提升信号传输安全性和降低外界干扰。
Ø 多元化控制终端，人性化控制界面
充足克服了传统系统操作复杂性和不确定操作性，传统系统，甲方人员变动，往往又需要重新培训，用PMIPS系统，设定等级密码和自定义控制界面，一般操作人员不能改变系统只能按定义操作界面操作，这么大大降低系统损坏性和未来人员变动后期培训。
Ø 系统备份
传统系统不能备份系统，往往系统出问题，需要重新调试修正设备，PMIPS服务器含有自动镜像备份功效，可确保系统正常运行，即使服务器全部出了问题，系统各终端设备仍不受影响，仍然正常运行。
Ø 双重简练控制和监控
在总控室，我们即能用综合触摸管理终端控制整个网络设备功效，也能监控系统中全部设备在线状态，并能预览各接口机视频信号。
Ø 系统灵活性
传统系统一旦搭建完成，则无法再更改，后期假如要增加会议室可能整套系统全部要更换;PMIPS系统将各会议室当成一个节点，增加一个会议室只需添加对应输入输出接口设备即可。
Ø 远程管理
传统系统只能在现场或总控室对设备管理，PMIPS系统可跨网远程管理，即使在办公室您也可对设备实时掌控。
Ø 多画面处理
PMIPS系统经过多种软件或硬件节点，不仅支持几乎全部类型音视频信号接入，还可适配各类型显示设备。全部信号可在任意屏幕上进行多画面叠加漫游，更可直接在投影机或单个显示器上进行多画面拼接处理，正确同时控制确保图像完美展现；仅一套系统即处理基础可视化信息系统建设全部问题。
Ø 简化系统结构
u 利用现有网络即可完成平台建设
u 使用网线实现各系统互联
u 不再需要视频矩阵
u 不再需要冗长视频布线
u 大幅降低施工综合成本

七、PMIPS系统配置
音视频设备配置表
音频系统
设计2只主扩音箱，安装于大屏幕两侧，隐藏安装；4只吸顶音箱，均匀分布，确保会场内语言清楚度和声场覆盖均匀度。
视频系统
采取高流明投影机或3*4窄边液晶拼接屏/DLP拼接屏显示，图像愈加清楚，可显示电脑、摄像机等多路多个信号。
会议系统
设计数字手拉手会议系统1套，用于圆形会议桌固定讲话使用，无线手持话筒多套，用于旁听席讲话或移动讲话；
摄像系统
设计多台高清摄像机，全景采集会场全景图像及会议人员图像，图像信息可实时显示在大屏幕上，也可连接视频会议终端，将图像传输至远端。
桌面信息接入系统
设计1套桌面信息无线接入传输系统，无须布线，无线传输对多台笔记本电脑音视频信号上屏。
交互式控制系统
全部视频信号切换及控制、音频音量控制、摄像机调整、设备电源开关、环境调整等，全部在PAD上一键操作，实时回显操作结果。
