抗滑桩设计计算报告书.doc

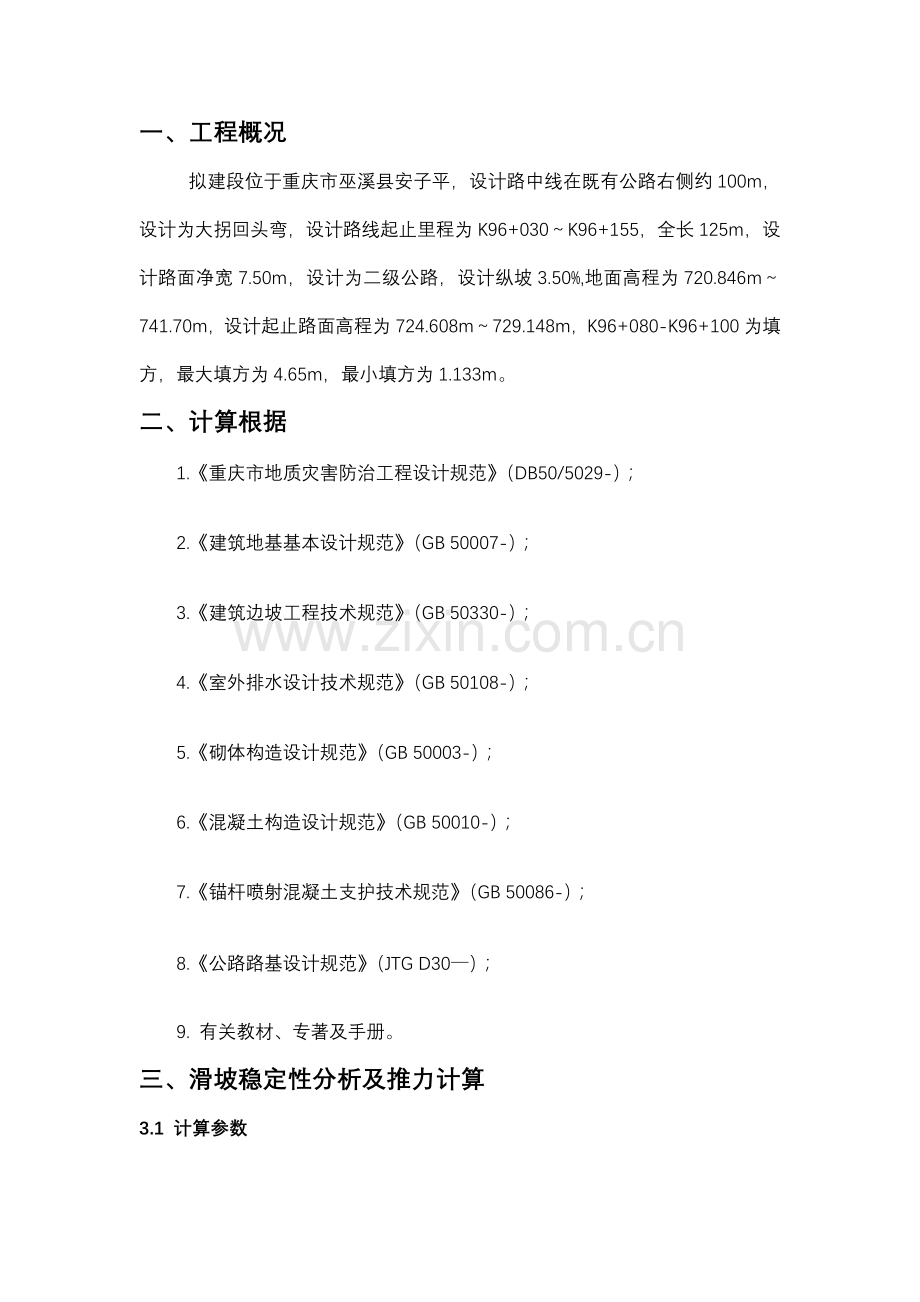

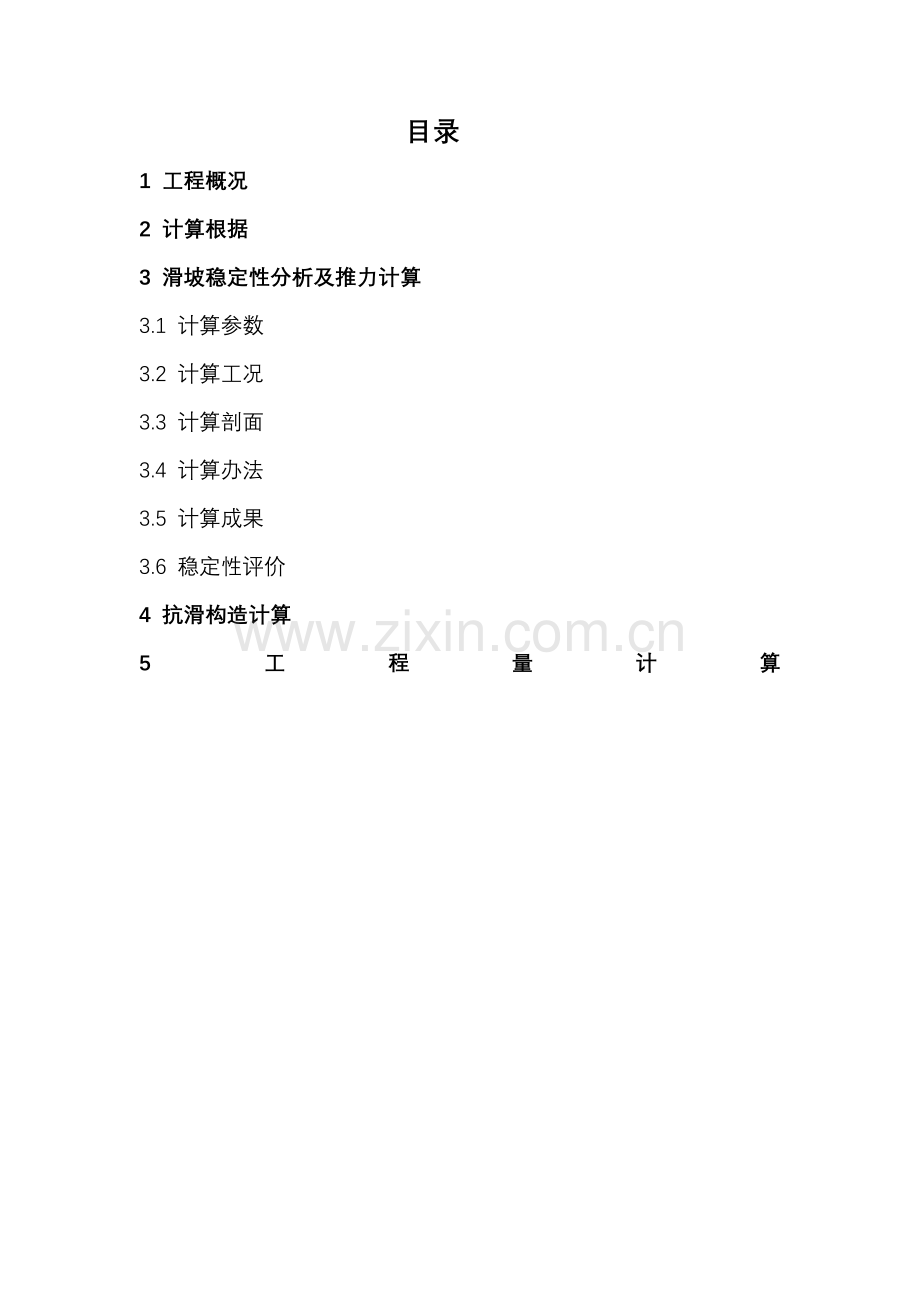

目录1 工程概况2 计算根据3 滑坡稳定性分析及推力计算3.1 计算参数3.2 计算工况3.3 计算剖面3.4 计算办法3.5 计算成果3.6 稳定性评价4 抗滑构造计算5 工程量计算一、工程概况 拟建段位于重庆市巫溪县安子平，设计路中线在既有公路右侧约100m，设计为大拐回头弯，设计路线起止里程为K96+030K96+155，全长125m，设计路面净宽7.50m，设计为二级公路，设计纵坡3.50%,地面高程为720.846m741.70m，设计起止路面高程为724.608m729.148m，K96+080-K96+100为填方，最大填方为4.65m，最小填方为1.133m。二、计算根据 1.重庆市地质灾害防治工程设计规范（DB50/5029-）；2.建筑地基基本设计规范（GB 50007-）；3.建筑边坡工程技术规范（GB 50330-）；4.室外排水设计技术规范（GB 50108-）；5.砌体构造设计规范（GB 50003-）；6.混凝土构造设计规范（GB 50010-）；7.锚杆喷射混凝土支护技术规范（GB 50086-）；8.公路路基设计规范（JTG D30）；9. 有关教材、专著及手册。三、滑坡稳定性分析及推力计算3.1 计算参数3.1.1 物理力学指标： 天然工况：1=20.7kN/m3，1=18.6，C1=36kPa 饱和工况：2=21.3kN/m3，2=15.5，C2=29kPa3.1.2 岩、土物理力学性质该段土层重要为第四系残破积碎石土，场地内均有分布，无法采用样品测试，采用弱风化泥做物理力学性质测试成果：弱风化泥岩天然抗压强度24.00Mpa，饱和抗压强度17.30 Mpa，天然密度2.564g/cm3,比重2.724，空隙度8.25%，属软化岩石，软质岩石。表1 各岩土层设计参数建议值表名 称地层代号状 态承载力值（MPa）桩周土极限摩阻力（MPa）基底摩擦系数（）含碎石粉质粘土Q4dl+el稍密0.130.160.40强风化泥岩T2b破碎0.6/0.50弱风化泥岩T2b完整1.60/0.603.1.3 滑坡推力安全系数 3.2 计算工况选用公路填筑后自然状态、饱和状态两种工况对滑斜坡进行计算。3.3 计算剖面 3.4 计算办法采用折线形滑动面稳定性计算（传递系数法）传递系数公式：第i条块剩余下滑力公式：3.5 计算成果（详见附页） 滑坡推力计算成果基岩界面工况条块编号剩余下滑力工况条块编号剩余下滑力天然状态1-73.15 饱和状态124.952-31.08 26.673-101.28 3-4.58418.52 4103.83552.66 5209.22691.12 6368.11797.57 7401.798127.38 8551.249125.68 9606.61填土界面天然状态1-84.15饱和状态1-53.652-260.42-196.083-255.53-201.964222.024294.745108.455268.716191.696382.077-195.45733.198-66.068217.333.6 稳定性评价依照计算成果得知斜坡在公路填筑后自然状态下Fs=1.18，饱和状态下Fs=0.95，因而斜坡在公路填筑后在自然状态下为基本稳定状态，饱和状态下处在不稳定状态。也许诱发滑坡灾害发生，需要进行支挡。四、抗滑构造计算1、抗滑桩设计计算1.1设计资料： 物理力学指标： 天然工况：1=20.7kN/m3，1=18.6，C1=36kPa 饱和工况：2=21.3kN/m3，2=15.5，C2=29kPa 依照岩性及地层状况，由于在滑面以上还存在有筑填土层约7.7m和含碎石粉质粘土（Q4dl+el）层厚约为1.1m，因此滑面以上土层厚度约h=8.8m，查取有关规范可知取该土层抗滑地基系数为m=10000KN/，则滑面处地基系数采用A=100008.8=88000KN/泥岩（T2b）由强风化泥岩厚为2.20m和弱风化泥岩厚为0.70m构成,桩埋长为6m。强风化泥岩取抗滑地基系数为=80000KN/，弱风化泥岩取抗滑地基系数=100000KN/。依照多层土地基系数取值可得桩附近滑体厚度为8.8m，该处滑坡推力P=607kN/m，桩前剩余抗滑力E=0kN/m。抗滑桩采用C30钢筋混凝土，其弹性模量Eh=30 KPa，桩断面为bh=2m x3m矩形，截面S=6m2，截面模量 ，截面对桩中心惯性矩，相对刚度系数EI0.85EhIm2，桩中心距l=6m，桩计算宽度Bp=b+1=3m，桩埋深为=6m。1.2 采用K法计算桩身内力 （1）计算桩刚度由查表可知地基系数桩变形系数桩换算深度为=0.1516=0.9061 故按刚性桩计算。（2）计算外力 每根桩承受水平推力 F=607C0S266=3273.4KN则 滑坡推力按矩形分布；如右图 滑面处剪力Q0=3273.4KN 滑面处弯矩M0=3273.44.4=14403KN/m(3) 滑面至旋转中心距离 =4.0475m (4) 桩转角 =0.001739 rad （5）桩身内力及桩侧抗力 桩侧抗力 桩侧抗力最大点位置 ， 由于 , 因此桩身各点剪力当时，即可找出弯矩最大是y值。经试算求得y=1.309m时，M最大。桩身各点弯矩 桩侧抗力、剪力、弯矩计算成果如下图所示：桩侧抗力为0一点即为剪力最大点，求得当埋深：y=4.0475m时=0因此最大剪力为=5505.52KN剪力为0一点即为弯矩最大点，求得当埋深：y=1.309m时=0因此最大弯矩为=16691.5KN m1.3 抗滑桩构造设计抗滑桩受滑坡推力和锚固地层抗力作用，在荷载作用下产生弯曲转动，为了防止桩体由于荷载作用而产生过大变形与破坏，桩身需要配纵向受力钢筋以抵消弯矩，配备箍筋以抵抗剪力。桩身构造设计计算参照混凝土构造设计规范（GB50010)，按受弯构件考虑。 1）桩身截面配备纵向受力钢筋（控制截面受弯）依照前述抗滑桩内力计算成果，取控制截面I-I所受弯矩进行计算。按混凝土构造正截面受弯承载力计算模式，计算受力钢筋，计算可按单筋截面考虑，经简化计算如图抗滑桩总长约为15m，计算可按两个控制截面考虑配筋。控制截面-取桩身最大弯矩截面若构造重要系数取1.0，则控制截面-处设计弯矩为=16691.5KN.m。混凝土保护层厚度取80mm，若为单排布，则桩截面有效高度2900mm。由力平衡条件得 由力矩平衡条件得 联立上述两式求解，得 式中，x为截面受压区高度，可按下式求得 式中，M为设计弯矩（KN.m）；As为受拉钢筋截面积；为混凝土受压区等效矩形应力图系数，当混凝土强度级别不高于C50时，取1.0；为混凝土轴心抗压强度设计值（KPa）；为钢筋抗力强度设计值（KPa);b为桩截面宽度（m);为截面有效高度（m)；a为受拉钢筋混凝土保护层厚度（m)。采用C30混凝土，纵向受力钢筋选用HRB400级（III级），箍筋及架立钢筋选用HPB300(I级)，则其她参数如上所述。A.计算-截面受力钢筋截面积 混凝土受压区高度 取x值为208.76mm-截面受力钢筋截面积选用21根32mmHRB400钢筋截面面积为As=16890.3满足规定，可采用3根一束，共7束布置于受拉侧。2）桩身截面配备箍筋（控制截面受剪）抗滑桩桩身除承受弯矩以外，还承受着剪应力。因而在设计计算时，必要进行剪应力检算。为了施工以便，桩身不适当设斜筋，斜面上剪应力由混凝土和箍筋承受。桩身剪力极值有位于滑面处3273.4KN和位于滑面一下4.0475m处5505.52KN，同样，构造重要系数取1.0，则设计剪力按5505.52KN考虑。 验算截面尺寸：由于 因此截面尺寸满足规定。验算与否按计算配箍筋： 可见，设计剪力不不大于混凝土提供抗剪能力，只需要配备构造箍筋即可， 因此实配箍筋为，采用双肢箍，配筋详见下图。I-I截面配筋图上述计算出纵向受力钢筋布置于截面受拉侧，即抗滑桩内侧。受压侧布置构造钢筋以形成骨架，此处选7根HPB400级26mm，此外，各选7根HRB400级26mm布置于抗滑桩两侧边，见上图。1.4 桩侧应力验算滑床中、上部重要为三叠系中统巴东组（T2b）青灰色泥岩构成，岩层产状为16141，强风化带厚度约为2.2 m，其下为中档微风化。岩石单轴抗压强度为R=24 MPa。属于完整岩质、半岩质地层。锚固段地层为比较完整岩质地层，桩身对地层侧压应力应符合下列条件： 岩层产状倾角大小决定，依照岩层构造取0.5； 取决岩石裂隙、风化及软化限度，取0.3； 围岩单轴抗压极限强度，R24000kPa。 故满足规定。2、抗滑桩间挡土板设计2.1 挡土板拟定挡土板材料及施工：采用C30混凝土，选用HRB335级钢筋，现场预制由于抗滑桩净距，且挡土板进一步抗滑桩长度至少为30cm，因此挡土板尺寸拟定如下： 板墙尺寸：截面为矩形，截面 尺寸bh =1000250 ，板长a=3600,如下图所示22 荷载拟定 当土体为粘性土时，建筑地基基本设计规范（GB50007-）对边坡支挡构造土压力计算提出如下规定，计算支挡构造土压力时，可按积极土压力计算。由板墙测土地质条件，按库伦积极土压力计算：滑面处库伦土压力则总库伦土压力：取最大库伦土压应力均匀作用在单跨板上进行设计抗滑桩间间距 计算跨径 则板跨最大弯矩为2.3 板墙配筋设计 取桩永久作用分项系数： 取桩构造重要性系数： 则设计弯矩： 取C30混凝土，混凝土轴心抗压强度设计值，取选用HRB335 级钢筋，钢筋抗压强度设计值。保护层厚度c=30mm，h值取为250mm，则=210mm。由力矩平衡条件得 为防止浮现超筋破坏，应满足 即满足规定由力平衡条件得 为防止浮现少筋破坏，应满足 即满足规定 选用用1022100单排布置，在沿板跨度方向截面受拉一侧布置。 依照DZ0240-_滑坡防治工程设计与施工技术规范，分布钢筋选用HPB300钢筋，直径为12mm,布置与受力钢筋垂直方向，间距200mm，板墙配筋如下图。3、排水工程 该区域属中亚热带季风气候，年平均降雨量1082mm，降雨多集中在59月，特别是68月多暴雨，日最大降雨量达192.9mm，小时最大降雨量超过65mm。依照K96+030K96+155工程地质详细勘察报告，斜坡坡顶、坡脚无塘、田、水库、河流等地表水体分布。滑坡地质条件简朴，滑体厚度和滑坡规模都较小，综合考虑仅需简朴按区域性进行排水沟设立。 3.1 排水沟设计排水沟材料：采用浆砌条石排水沟布置：在公路内侧布置，延伸出滑坡周界5m按重庆市区域惯用排水沟截面设计区间取值，截面尺寸见下图 排水沟截面尺寸五、工程量计算1、钢筋量计算 该工程中共采用了HRB335、HRB400、HPB300三种钢筋，其中HRB335钢筋所用直径为22mm，HRB400钢筋所用直径为26mm、32mm，HPB300钢筋所用直径为12mm、16mm、18mm。1.1 HRB335直径为22mm钢筋，该钢筋所有用于浇筑挡土板单块挡土板钢筋用量：由于滑面以上共8.8m,而每块挡土板为1m，因此共需9块挡土板，其该钢筋用量为：1.2 HRB400直径为26mm钢筋，该钢筋所有用于抗滑桩构造钢筋单桩用量：1.3 HRB400直径为32mm钢筋，该钢筋所有用于抗滑桩构造钢筋单桩用量：1.4 HPB300直径为12mm钢筋，该钢筋作为挡土板分布钢筋单块挡土板钢筋用量： 由于滑面以上共8.8m,而每块挡土板为1m，因此共需9块挡土板，其该钢筋用量为：1.5 HPB300直径为16mm钢筋，该钢筋作为抗滑桩中箍筋单个箍筋用量单根桩所需74个箍筋，该钢筋用量为1.6 HPB300直径为18mm钢筋，该钢筋作为抗滑桩中架立钢筋单桩用量：2、混凝土方量计算2.1 单桩混凝土用量：2.2 单块板混凝土用量一种剖面共需9块板，该用量为2.3 排水沟混凝土用量 3、圬工计算 该工程中圬工重要为排水沟，排水沟单个剖面圬工量为由于两根桩之间距离为6m，因此4、挖填方量挖方量：单个剖面填方量： 综上计算成果，可知单根桩所控制滑面区域工程量记录如下： 表1钢筋用量表钢筋类型级别直径(mm)单根长度(mm)根数总长(m)HPB400III261559021327.39HPB400III321577221331.2HRB335II22427090384.3HPB300I16954074706HPB300I18916015137.4HPB300I121100162178.2 表2 混凝土用量表混凝土标号用途方量（）C30抗滑桩浇筑88.3C30挡土墙浇筑8C30排水沟护面0.4 表3 挖填、圬工方量表类型方量（）填方208.79挖方38.34圬工2.712
