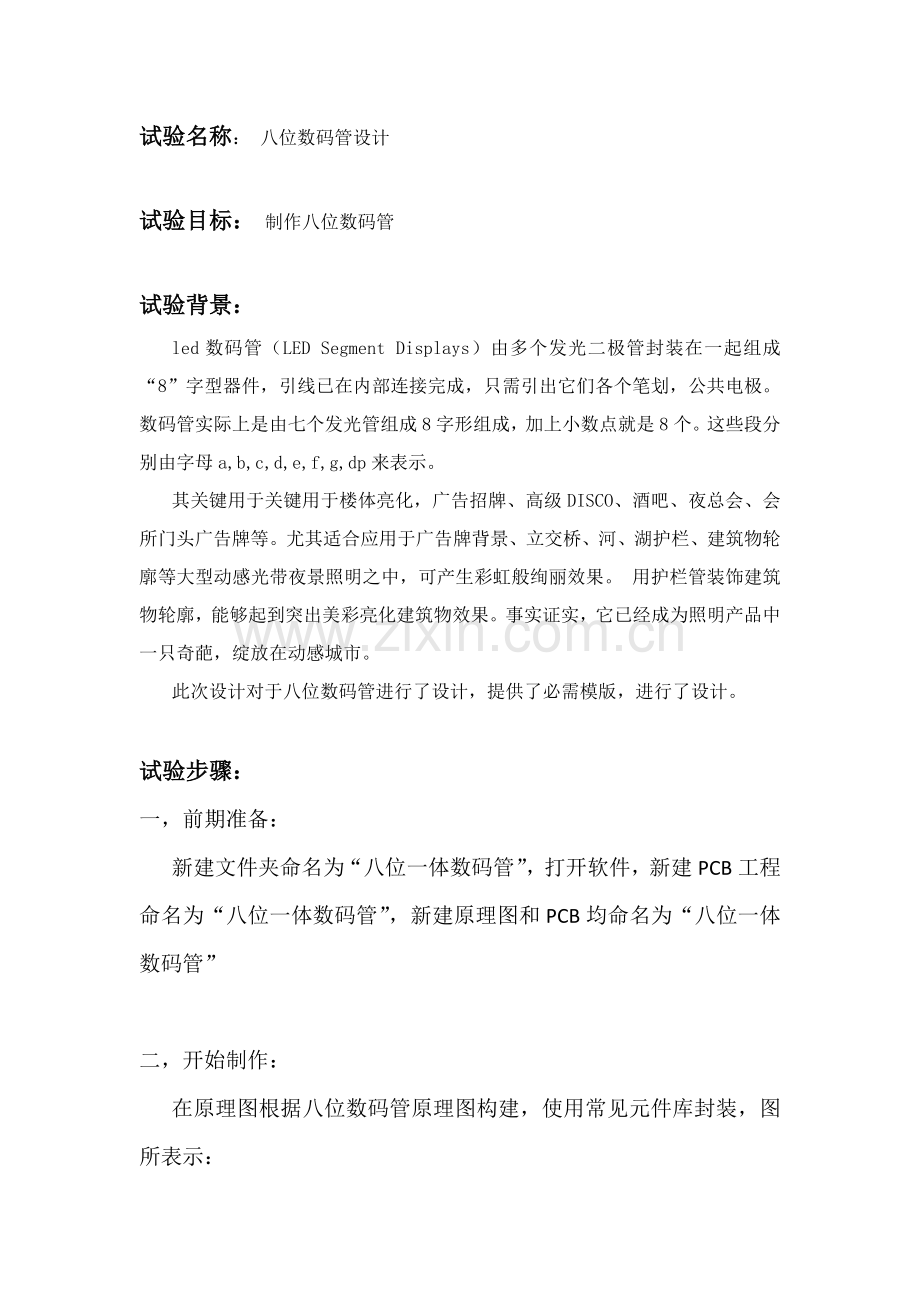

试验名称： 八位数码管设计

试验目标： 制作八位数码管

试验背景：
led数码管（LED Segment Displays）由多个发光二极管封装在一起组成“8”字型器件，引线已在内部连接完成，只需引出它们各个笔划，公共电极。数码管实际上是由七个发光管组成8字形组成，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。
其关键用于关键用于楼体亮化，广告招牌、高级DISCO、酒吧、夜总会、会所门头广告牌等。尤其适合应用于广告牌背景、立交桥、河、湖护栏、建筑物轮廓等大型动感光带夜景照明之中，可产生彩虹般绚丽效果。 用护栏管装饰建筑物轮廓，能够起到突出美彩亮化建筑物效果。事实证实，它已经成为照明产品中一只奇葩，绽放在动感城市。
此次设计对于八位数码管进行了设计，提供了必需模版，进行了设计。

试验步骤：
一，前期准备：
新建文件夹命名为“八位一体数码管”，打开软件，新建PCB工程命名为“八位一体数码管”，新建原理图和PCB均命名为“八位一体数码管”

二，开始制作：

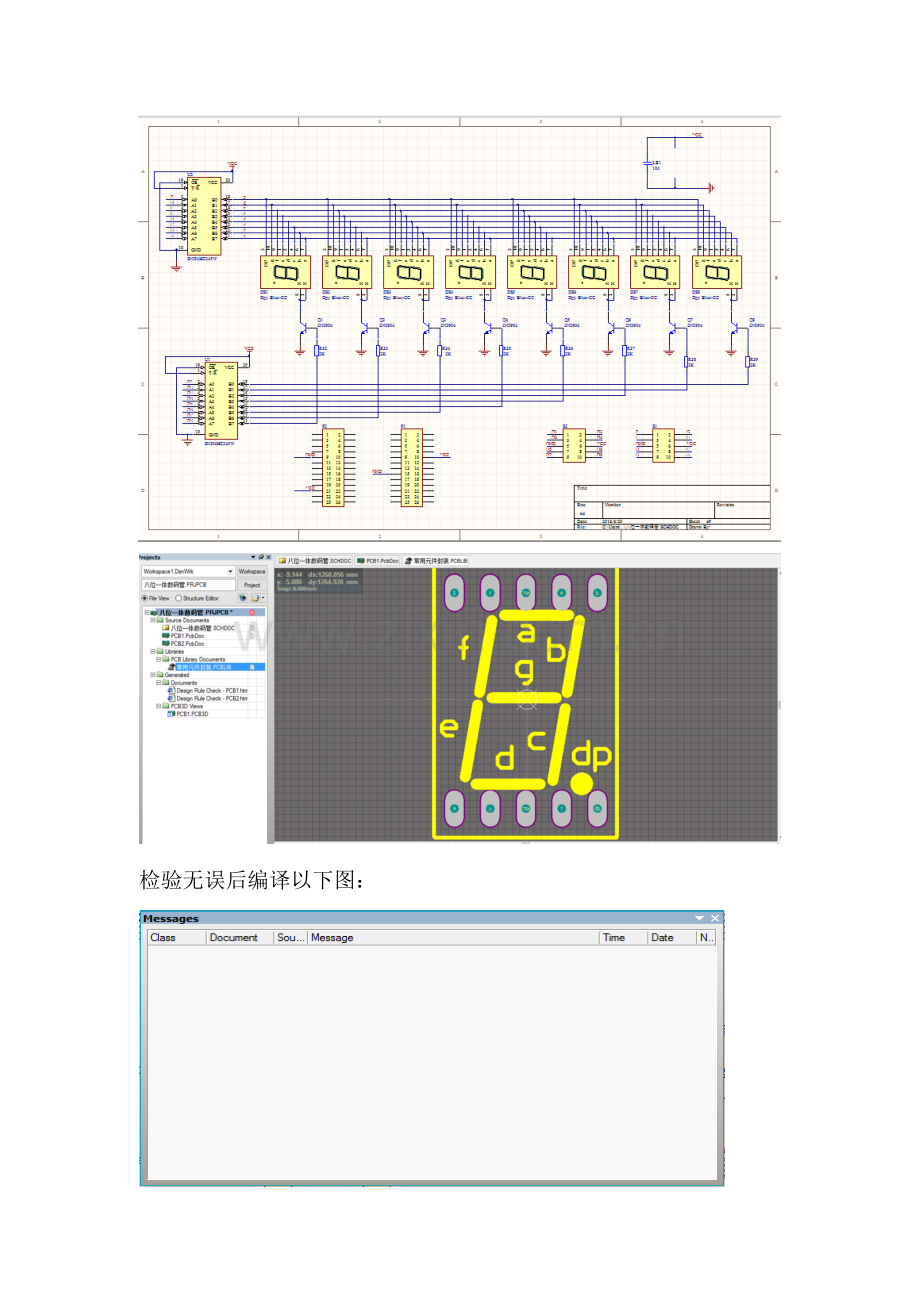

在原理图根据八位数码管原理图构建，使用常见元件库封装，图所表示：

检验无误后编译以下图：

使生效后图

封装管理以下图：

确定无误后进行导入图:

进行PCB元件布局，图：

根据实物合理布局，以后调整后进行布线图：

布线完成后图所表示：

完成后进行规则检测：

检验结果：

模拟效果：

封装库：

BOM清单：

设计目标和心得体会
我对以前所学知识加深了记忆，对所用软件愈加熟悉。经过设计试验，我学会独立思索，查询资料去处理试验中所碰到问题。
设计过程是一个很漫长过程，会碰到很多问题，首先当然是发觉问题，然后处理问题，再发觉问题，再处理问题，最终完成此次设从刚开始原理图到PCB设计，我发觉了自己很多不足之处。有一点是我们在设计必需认真、细心。有时候就是小小一点问题，不管干什么，全部要一心一意，才能成功，成功不可能一帆风顺，肯定要经历一段风雨，我们要相信努力了一定会有收获。
五、参考文件
1.电路设计实例教程
2.Altium Designer电路设计标准教程
