串口方式停开机用户手册模板.doc

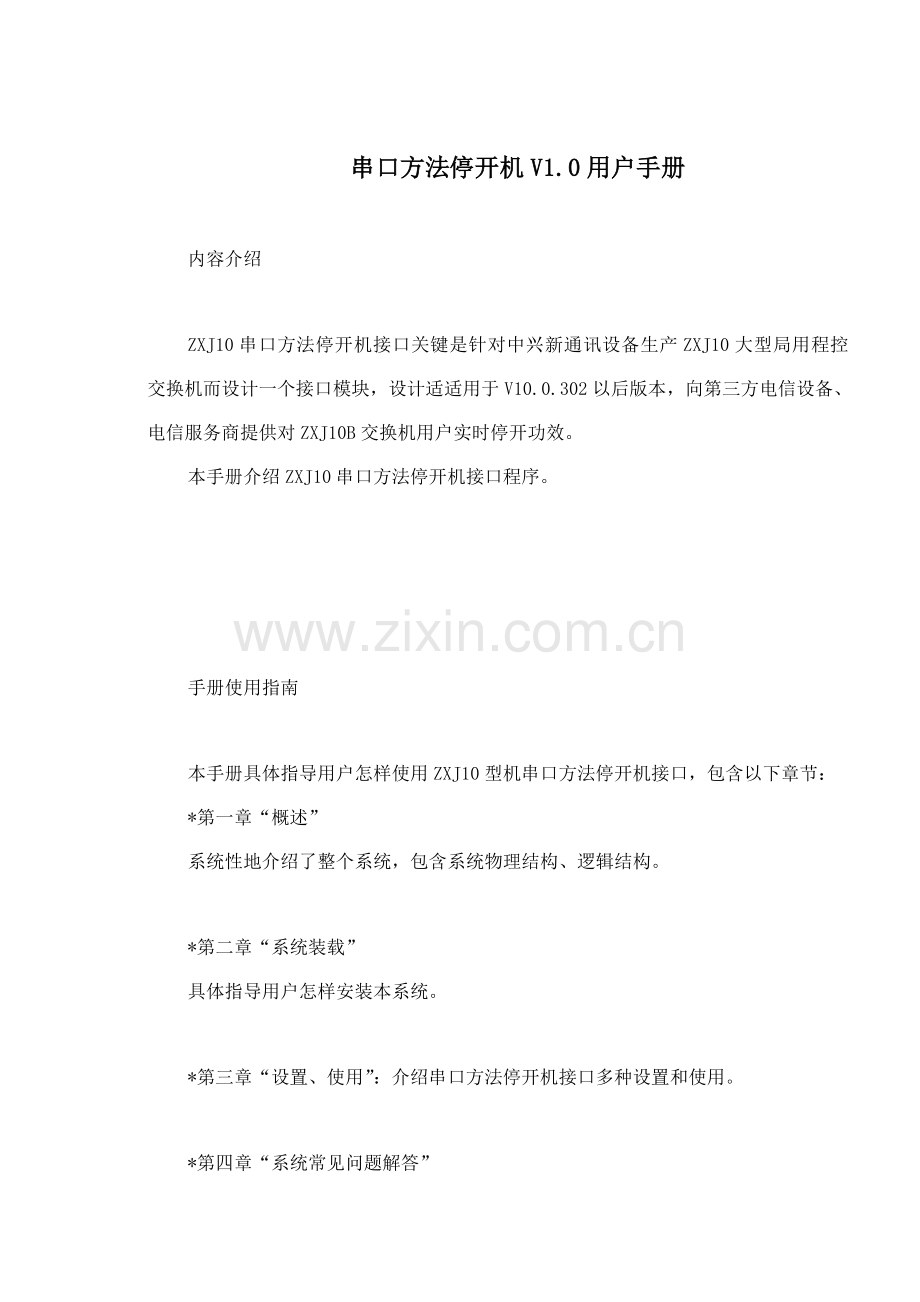

串口方法停开机V1.0用户手册

内容介绍

ZXJ10串口方法停开机接口关键是针对中兴新通讯设备生产ZXJ10大型局用程控交换机而设计一个接口模块，设计适适用于V10.0.302以后版本，向第三方电信设备、电信服务商提供对ZXJ10B交换机用户实时停开功效。
本手册介绍ZXJ10串口方法停开机接口程序。

手册使用指南

本手册具体指导用户怎样使用ZXJ10型机串口方法停开机接口，包含以下章节：
*第一章“概述”
系统性地介绍了整个系统，包含系统物理结构、逻辑结构。

*第二章“系统装载”
具体指导用户怎样安装本系统。

*第三章“设置、使用”：介绍串口方法停开机接口多种设置和使用。

*第四章“系统常见问题解答”
介绍本系统常见问题产生原因，和处理措施。

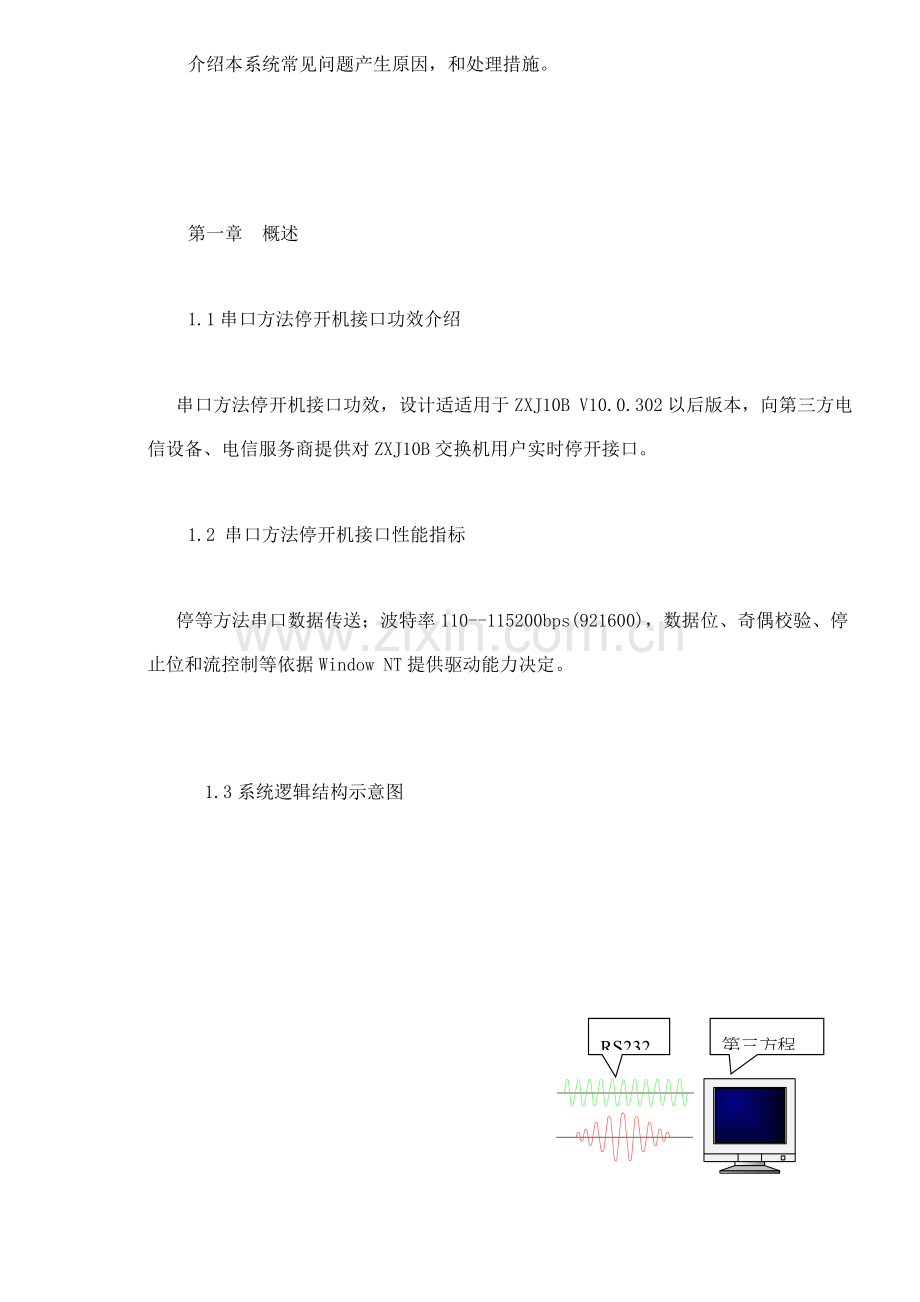

第一章 概述

1.1串口方法停开机接口功效介绍

串口方法停开机接口功效，设计适适用于ZXJ10B V10.0.302以后版本，向第三方电信设备、电信服务商提供对ZXJ10B交换机用户实时停开接口。

1.2 串口方法停开机接口性能指标

停等方法串口数据传送；波特率110--115200bps(921600)，数据位、奇偶校验、停止位和流控制等依据Window NT提供驱动能力决定。

1.3系统逻辑结构示意图
第三方程序
RS232

本程序
ZXJ10B
交换机

第二章 系统安装

串口方法停开机接口需要使用ZXJ10通讯程序和业务数据传送消息，运行串口方法停开机接口程序之前必需安装这部分。

2．1硬件和软件环境要求

ZXJ10型机操作维护部分采取Client/Sever网络方法，串口方法停开机接口程序运行在任意操作维护台上。
硬件为IBMPC系列兼容机和和之兼容Pentium166之上微处理器，其硬盘容量为2G，内存最少为32M，VGA彩色显示器，必需配置鼠标器。
软件要求操作系统为WindowsNT，且需要安装ZXJ10B通讯程序。

2．2系统首次运行

完成系统安装，首次运行串口方法停开机接口程序时，需要配置串口运行参数。

第三章 串口方法停开机接口多种设置和使用

3．1 系统主菜单介绍

系统主菜单
其中：
开启服务(S)/停止服务(S)： 开启/停止串口接收、发送服务；
日志|清屏(N)： 显示窗口完成操作统计不显示在屏幕上；
日志|打开(O) Ctrl+O： 用写字板打开历史统计。

3．2 串口设置

3．3 默认串行参数设置
"9600,n,8,1"
解释：9600 bps； 无校验； 8bit字长； 1位停止位。

3.4 停开机命令

StopXXXXXXX
对XXXXXXX用户停机；(XXXXXXX最大40位长，下同)；
OpenXXXXXXX
对XXXXXXX用户开机；

3.5 串口返回结果

OK <CR> "成功"
Busy<CR> "停机服务忙"
ZDBFail<CR> "数据库操作失败"
ZOverTime<CR> "前台停机开机超时"
DBFail<CR> "数据库访问失败"
IllegalPhoneNo<CR> "号码不存在"
ZserverDisconnect<CR> "和前台通讯中止"
WaitForResultOverTime<CR> "服务器回结果超时"
WaitForBackMsgOverTime<CR> "服务器回消息超时"
Communicate break off!<CR> "通讯中止"
UnknowResult(err_no)<CR> "未知类型失败"

MP04 ―― 停开机代理进程名称

第六章“系统常见问题解答”
介绍本系统常见问题产生原因，和处理措施。

问题：
解答：
